Wat doet een luchtcilinder? Functies, typen en toepassingen

Wat een luchtcilinder doet – het korte antwoord

Een lucht cilinder – ook wel pneumatische cilinder genoemd – zet persluchtenergie om in lineaire mechanische beweging. Wanneer perslucht aan één kant van de cilinder binnenkomt, duwt deze een zuiger langs een afgedichte boring, waardoor een gecontroleerde duw- of trekkracht ontstaat. Die kracht verplaatst een last, klemt een onderdeel vast, tilt een werkstuk op, bedient een klep of voert tientallen andere mechanische taken uit in industriële, automobiel- en productieomgevingen.

Praktisch gezegd: je levert lucht met een ingestelde druk en de cilinder levert een nauwkeurige, herhaalbare slag. De meeste standaardluchtcilinders werken tussen 40 en 150 PSI (2,8 tot 10,3 bar) , waarbij krachten worden geproduceerd die variëren van een paar Newton in miniatuurcilinders tot tienduizenden Newton in industriële eenheden met een groot kaliber. Een cilinder met een boring van 100 mm bij 6 bar produceert bijvoorbeeld ongeveer 4.712 N (ongeveer 1.060 lbf) stuwkracht – genoeg om in minder dan een seconde een lager te persen, een etiket te stempelen of een transportpoort vooruit te bewegen.

Het belangrijkste voordeel ten opzichte van hydraulische of elektrische actuatoren is de eenvoud: lucht is schoon, samendrukbaar en beschikbaar in vrijwel elke fabriek. Pneumatische actuatoren hebben geen retourleidingen voor vloeistof nodig, genereren geen warmteontwikkeling door motoren en kunnen bij goed onderhoud miljoenen keren worden gebruikt zonder noemenswaardige slijtage.

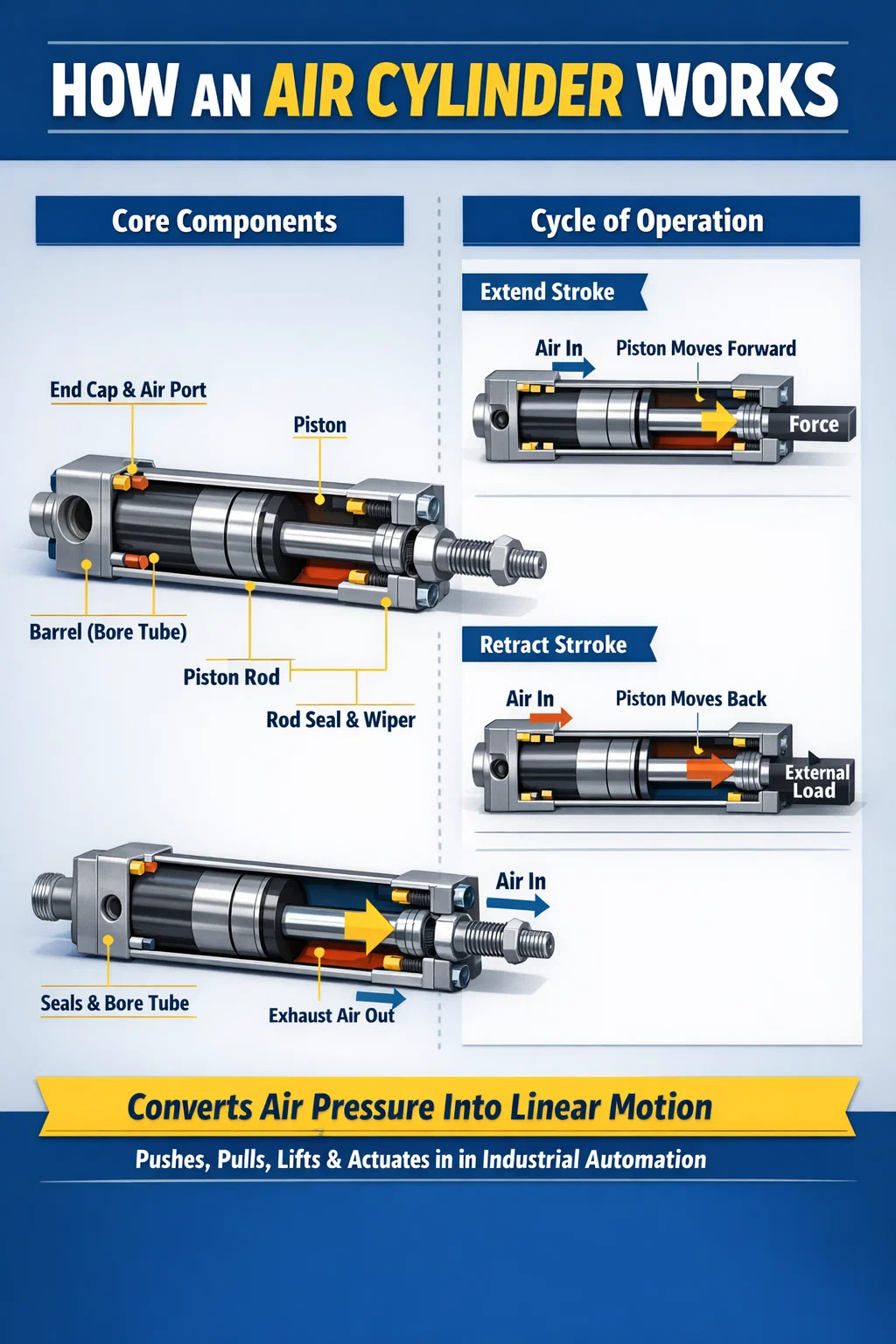

Hoe een luchtcilinder intern werkt

Het begrijpen van de interne mechanica helpt bij het selecteren, dimensioneren of oplossen van problemen met een pneumatische cilinder. Elke luchtcilinder heeft dezelfde fundamentele architectuur, zelfs als de buitenvorm varieert.

Kerncomponenten

• Vat (boring buis): De cilindrische behuizing, meestal gemaakt van een aluminiumlegering, roestvrij staal of hard geanodiseerd aluminium. De boringdiameter bepaalt direct de uitgangskracht.
• Zuiger: Een schijf die in de boring schuift, afgedicht door O-ringen of lipafdichtingen om te voorkomen dat er lucht omheen loopt.
• Zuigerstang: Een geharde, verchroomde stalen staaf bevestigd aan de zuiger, die kracht overbrengt op de externe belasting.
• Eindkappen (koppen): Sluit beide uiteinden van de loop af en sluit de luchtinlaat-/uitlaatpoorten af.
• Stangafdichting en wisser: Voorkom luchtlekkage langs de stang en houd verontreinigingen uit de boring.
• Kussenverstellers: Optionele naaldventielen ingebouwd in de eindkappen die de zuiger vertragen aan het einde van de slag, waardoor het impactgeluid en de slijtage worden verminderd.

De bewegingscyclus

Wanneer een magneetklep opent, stroomt er perslucht in de doppoort van de cilinder. Er wordt luchtdruk opgebouwd tegen het zuigervlak. Kracht is gelijk aan druk vermenigvuldigd met het effectieve zuigeroppervlak (F = P × A) . Terwijl de kracht de wrijving en de belastingsweerstand overwint, beweegt de zuiger naar voren, waardoor de stang wordt verlengd. Om in te trekken schakelt de klep over: lucht komt de poort aan het stanguiteinde binnen, er wordt druk uitgeoefend op het ringvormige gebied van de zuiger (volledige oppervlakte minus de dwarsdoorsnede van de stang) en de stang trekt zich terug. Uitgeputte lucht verlaat via een geluiddemper om het geluid te verminderen.

Deze volledige cyclus – uitschuiven en intrekken – kan in fracties van een seconde gebeuren. Hogesnelheidspneumatische cilinders die in verpakkingslijnen worden gebruikt, voltooien gewoonlijk 5 tot 10 volledige cycli per seconde. In robotachtige pick-and-place-cellen zijn cyclustijden van 200 tot 300 milliseconden per slag standaard.

Soorten luchtcilinders en wat ze allemaal doen

Niet alle pneumatische cilinders vervullen dezelfde functie of zijn geschikt voor elke toepassing. Het ontwerp van de cilinder bepaalt hoe hij beweegt, hoeveel kracht hij uitoefent en in welke richting hij werkt. Hieronder vindt u een overzicht van de meest voorkomende soorten.

Enkelwerkend versus dubbelwerkend: wat werkt meer?

Enkelwerkende pneumatische cilinders gebruiken luchtdruk in slechts één richting; een terugstelveer brengt de stang terug. Ze verbruiken ongeveer de helft van de lucht van dubbelwerkende eenheden, wat ze aantrekkelijk maakt voor eenvoudige klemwerkzaamheden waarbij alleen de verlengde slag kracht nodig heeft. De veer neemt echter interne ruimte in beslag, vermindert de effectieve slaglengte met 10-20%, en de veerkracht werkt tegen de zuiger bij het uitschuiven, waardoor de netto uitgangskracht afneemt.

Dubbelwerkende luchtcilinders gebruiken perslucht voor zowel het uitschuiven als het terugtrekken van de slagen. Dit is het meest voorkomende type in de industriële automatisering , goed voor het merendeel van de pneumatische actuatorinstallaties wereldwijd. Ze leveren volledig controleerbare kracht in beide richtingen, maken nauwkeurige snelheidsregeling mogelijk met stroombegrenzers op elke poort, en er is geen veerconstante waarmee rekening moet worden gehouden bij krachtberekeningen.

Waar luchtcilinders worden gebruikt: toepassingen in de praktijk

Pneumatische cilinders verschijnen in vrijwel elke productiesector en op veel gebieden van de dagelijkse infrastructuur. Hun snelheid, zuiverheid en kosteneffectiviteit maken ze tot de dominante lineaire actuator in toepassingen met lichte tot middelmatige kracht.

Productie- en assemblagelijnen

Dit is het grootste toepassingsgebied voor luchtcilinders. Op assemblagelijnen in de automobielsector voeren pneumatische actuatoren taken uit zoals het overbrengen van onderdelen, het vastklemmen van onderdelen tijdens het lassen, het indrukken van deurscharnieren en het positioneren van schroefbevestigingen. Een enkel carrosserie-in-wit-assemblagestation kan gebruik maken van 50 tot 200 individuele pneumatische cilinders die in gesynchroniseerde volgorde werken. Boringmaten variëren doorgaans van 32 mm tot 125 mm, met slagen van 25 mm tot 400 mm, afhankelijk van de taak.

Voedsel- en drankverwerking

Voedselverwerking vereist actuatoren die kunnen worden afgespoeld met bijtende reinigingsmiddelen en bestand zijn tegen vervuiling. Roestvrijstalen luchtcilinders met FDA-conforme afdichtingen en zonder externe smeerpoorten zijn standaard in bottelarijen, bakkerijlijnen en vleesverwerkingsfaciliteiten. Luchtcilinders sorteren hier producten op transportbanden, bedienen vulmondstukken en bedienen verpakkingsmachines, waarbij duizenden cycli per uur worden uitgevoerd in omgevingen met een hoge luchtvochtigheid.

Verpakkingsmachines

Kartonneermachines, vorm-, vul- en sluitmachines en dozenopzetters zijn sterk afhankelijk van pneumatische cilinders voor het vouwen van flappen, het duwen van producten en het vormen van dozen. De hoge cyclussnelheid — sommige verpakkingslijnen draaien 400 tot 600 verpakkingen per minuut — vereist actuatoren met vrijwel onmiddellijke respons en een lange levensduur. Vooral compacte profielcilinders (ISO 21287-serie) zijn hier gebruikelijk, waardoor ruimte wordt bespaard in drukke machineframes.

Materiaalbehandeling en transport

Luchtcilinders leiden producten om bij kruispunten van transportbanden, brengen stoppoorten omhoog en omlaag en bedienen palletliften bij magazijnwerkzaamheden. Stangloze pneumatische cilinders zijn in deze omgevingen vooral waardevol omdat ze lange slagen bieden – tot 6.000 mm in sommige catalogusmodellen – zonder het ruimtegebrek van een verlengde stang.

Apparatuur voor autoservice

Voertuigliften, bandenwisselaars en remdraaibanken zijn allemaal afhankelijk van pneumatische actuatoren. Lucht-over-oliesystemen in carrosseriewerkplaatsen combineren de snelheid van pneumatiek met de onsamendrukbaarheid van hydrauliek, waarbij een luchtcilinder wordt gebruikt om hydraulische vloeistof te duwen voor nauwkeurige persbewerkingen, waarbij tot 20 ton kracht wordt uitgeoefend uit de luchttoevoer in de werkplaats.

Medische en laboratoriumapparatuur

Miniatuurluchtcilinders met boringen zo klein als 6 mm worden gebruikt in diagnostische apparatuur, robots voor monsterbehandeling en ziekenhuisbedden. Deze cilinders maken gebruik van schone, droge lucht of stikstof, waardoor ze compatibel zijn met steriele omgevingen. Hun lage gewicht en trillingsvrije werking zijn van cruciaal belang bij precisielaboratoriuminstrumentatie.

Bouw en zwaar materieel

Hoewel zware machines vaker hydraulische cilinders gebruiken vanwege hun hogere krachtdichtheid, komen pneumatische cilinders nog steeds voor in luchtremsystemen, deurbediening in bussen en treinen, en pneumatische vijzelhamers. Telescopische luchtcilinders heffen de laadvloeren van dumptrucks en bedienen platformliften waar exacte tussenpositionering niet vereist is.

Hoe u de kracht kunt berekenen die een luchtcilinder produceert

Om een pneumatische cilinder correct te dimensioneren, moeten twee krachtwaarden worden berekend: de uitschuifkracht (inwerkend op het volledige zuigervlak) en de terugtrekkracht (inwerkend op het ringvormige oppervlak van de zuiger, dat wordt verminderd door de dwarsdoorsnede van de stang).

Breid de krachtformule uit

F_uitbreiden = P × (π/4) × D²

Waarbij P de toevoerdruk is in Pascal (1 bar = 100.000 Pa) en D de boordiameter in meters is.

Formule voor intrekkracht

F_intrekken = P × (π/4) × (D² − d²)

Waar d de staafdiameter is. Voor een cilinder met een boring van 63 mm en een stang van 20 mm met een druk van 6 bar:

• Verlengkracht: 600.000 × (π/4) × 0,063² ≈ 1.870 N
• Terugtrekkracht: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N

In de praktijk is de werkelijke uitgangskracht 10-20% lager dan theoretisch vanwege afdichtingswrijving en tegendruk in de uitlaatleiding. Ingenieurs passen doorgaans een efficiëntiefactor van 0,8 tot 0,9 toe bij het berekenen van de effectieve cilinderkracht voor het bepalen van de lading.

Kies altijd een cilinder die dat biedt minimaal 25–50% meer theoretische kracht dan de vereiste belasting om een betrouwbare bediening over het volledige druk- en temperatuurbereik te garanderen.

Luchtcilinder versus hydraulische cilinder versus elektrische actuator

De keuze tussen pneumatische, hydraulische en elektrische lineaire actuatoren hangt af van de krachtvereisten, precisiebehoeften, inschakelduur en omgevingsomstandigheden. Elke technologie blinkt uit in verschillende scenario's.

De afhaalmaaltijd: luchtcilinders winnen door snelheid, eenvoud en initiële kosten . Hydraulische cilinders domineren waar enorme kracht vereist is in een compact pakket. Elektrische actuatoren zijn toonaangevend als positioneringsnauwkeurigheid tijdens de slag of energieterugwinning van belang zijn. Veel moderne fabrieken gebruiken alle drie de technologieën in dezelfde fabriek, elk afgestemd op de taak die ze het beste kunnen uitvoeren.

Belangrijke specificaties die u moet begrijpen bij het selecteren van een pneumatische cilinder

Het kopen van de verkeerde cilinder, ook al is deze enigszins te klein, kan leiden tot mislukte cycli, voortijdige slijtage van de afdichtingen, stilstand van de machine en kostbare productieverliezen. Het begrijpen van de volgende specificaties voorkomt de meeste selectiefouten.

Boringdiameter

Boring is de binnendiameter van de cilindercilinder en is de belangrijkste bepalende factor voor de uitgangskracht. Standaard boormaten volgen de ISO 15552- of NFPA T3.6.7-serie: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 en 320 mm zijn gebruikelijke stappen. Een verdubbeling van de boring verviervoudigt de kracht bij dezelfde druk, aangezien de kracht schaalt met de oppervlakte (A = πD²/4).

Slaglengte

De slag is de totale afstand die de zuigerstang aflegt tussen volledig ingetrokken en volledig uitgeschoven. Langere slagen vergroten het risico op knikken van de stang onder drukbelastingen. De meeste fabrikanten bieden kolomsterktegrafieken om de maximaal toegestane stuwkracht voor een bepaalde slag en staafdiameter te bepalen. Voor slagen groter dan ongeveer 10 keer de boringdiameter zijn geleide cilinders of externe ondersteuning noodzakelijk.

Bedrijfsdrukbereik

De meeste pneumatische cilinders zijn geschikt voor 1 tot 10 bar (14,5 tot 145 PSI). De minimale bedrijfsdruk – doorgaans 1 tot 2 bar – is van cruciaal belang: cilinders die zijn gedimensioneerd om bij 4 bar te werken, kunnen afslaan of onregelmatig draaien als de luchtdruk in de fabriek daalt tijdens een piekvraag. Controleer altijd de geregelde minimumdruk van de luchttoevoer bij de cilinderinlaat, en niet alleen bij de compressoruitgang.

Montagestijl

De montage bepaalt hoe de cilinder kracht overbrengt op het machineframe en hoe deze omgaat met een verkeerde uitlijning. Veel voorkomende montagestijlen zijn onder meer:

• Voetbevestiging (FB): Wordt vastgeschroefd op een vlak oppervlak; stijf, goed voor zuivere axiale belastingen.
• Flensmontage (FA/FF): Vastgeschroefd aan het uiteinde van de dop of stang; zeer stijf, hoog draagvermogen.
• Gaffelbevestiging (CB/CA): Zorgt ervoor dat de cilinder kan draaien; nodig wanneer het lastpad een hoekbeweging heeft.
• Tapbevestiging (MT): Draait op een centrale pin; gebruikt in persen en koppelingsmechanismen.

Starre steunen (voet en flens) mogen alleen worden gebruikt als de lading perfect is uitgelijnd met de as van de staaf. Elke verkeerde hoekuitlijning met een stijve montage veroorzaakt zijdelingse belasting op de zuigerstang, waardoor de slijtage van de stangafdichting wordt versneld en de stang mogelijk na verloop van tijd gaat buigen.

Demping

Wanneer een zuiger met hoge snelheid het einde van de slag bereikt, botst deze op de eindkap. Zonder demping ontstaan ​​er schokbelastingen die de cilinder, het machineframe en eventueel aangesloten gereedschap beschadigen. Ingebouwde kussenafstellers vangen een luchtzak vóór de zuiger op aan het einde van de slag, waardoor een pneumatisch dashpot-effect ontstaat. Bij zuigersnelheden boven 300 mm/s moet demping als standaard worden beschouwd in plaats van optioneel.

Afdichtingsmateriaal en temperatuurclassificatie

Standaard NBR (nitril) afdichtingen dekken −20°C tot 80°C en zijn geschikt voor de meeste fabrieksomgevingen. Toepassingen bij hoge temperaturen (verfovens, gieterijen) vereisen FKM (Viton)-afdichtingen die bestand zijn tegen 200°C. Toepassingen bij lage temperaturen of voedselveilig kunnen EPDM-afdichtingen of PTFE-gecoate componenten vereisen. Het gebruik van het verkeerde afdichtingsmateriaal is een veel voorkomende oorzaak van vroegtijdig falen van cilinders.

Veelvoorkomende problemen met luchtcilinders en hoe u deze kunt oplossen

Zelfs goed geselecteerde pneumatische cilinders ontwikkelen na verloop van tijd fouten. Het vroegtijdig herkennen van de symptomen bespaart aanzienlijke uitvaltijd en reparatiekosten.

Cilinder drijft af of kan zijn positie niet vasthouden

Als een belaste cilinder langzaam uit zijn uitgestrekte positie afdrijft wanneer de klep sluit, lekt de zuigerafdichting lucht langs het zuigervlak. Dit is een van de meest voorkomende storingsmodi voor luchtcilinders . De oplossing omvat het vervangen van de O-ringen van de zuiger of lipafdichtingen. Controleer voordat u dit doet of de cilinder boven de nominale druk heeft gewerkt, waardoor de extrusie van de afdichting in spelingsspleten wordt versneld.

Externe luchtlekken bij de stang

Een sissend geluid of een zichtbare luchtstroom rond de stangafdichting duidt op slijtage van de stangafdichting of schade aan het stangoppervlak. Verchroomde staven kunnen corrosieputten of krassen ontwikkelen als de ruitenwisserafdichting defect raakt en er verontreinigingen binnendringen. Een ontpitte staaf snijdt snel door nieuwe afdichtingen - de staaf zelf moet worden geïnspecteerd en vaak worden vervangen. Overweeg in ruwe omgevingen roestvrijstalen staven met keramische coating voor een aanzienlijk langere levensduur.

Langzame of trage beroerte

Als een cilinder zijn slag langzamer voltooit dan verwacht, controleer dan in deze volgorde: toevoerdruk bij de cilinderpoort (bevestig dat er geen drukval in de leidingen is), stroomregelkleppen (mogelijk te restrictief ingesteld), luchtfilterkom (verstopt filter vermindert de stroom) en cilinderboring (interne corrosie of vervuiling verhoogt de afdichtingswrijving). Een gedeeltelijk gesloten uitlaatgasstroomregeling is de meest voorkomende oorzaak van langzame uitbreiding bij veldinstallaties.

Cilinder schuift niet uit onder belasting

Wanneer een cilinder vrij beweegt zonder belasting, maar afslaat onder de toegepaste belasting, is de boring niet geschikt voor de vereiste kracht. Herbereken met behulp van F = P × A, rekening houdend met wrijving en tegendruk. De oplossing is ofwel het vergroten van de boring, het verhogen van de toevoerdruk (binnen veilige grenzen) of het verminderen van de belastingvraag. Verhoog nooit eenvoudigweg de druk boven het nominale maximum van de cilinder; dit beschadigt de afdichtingen en kan de eindkappen scheuren.

Voortijdige slijtage van afdichtingen

Afdichtingen die na slechts een paar maanden gebruik moeten worden vervangen – in plaats van de verwachte miljoenen cycli – falen meestal om een van de volgende drie redenen: vervuilde luchttoevoer (schurende deeltjes die de boring en afdichtingen beschadigen), zijbelasting op de stang (door verkeerde uitlijning) of onvoldoende smering. Gebruik een FRL-eenheid (filter-regulator-lubricator) op elke pneumatische toevoerleiding. Zorg er bij olievrije cilinders met PTFE-afdichtingen voor dat de lucht schoon en droog is, in plaats van smeermiddelnevel toe te voegen, waardoor PTFE wordt afgebroken.

Hoe u de levensduur van de luchtcilinder kunt verlengen

Een goed onderhouden luchtcilinder in een schone industriële omgeving moet lang meegaan 50 tot 100 miljoen cycli voordat u een afdichtingsset moet vervangen. Om die levensduur te bereiken, is aandacht nodig voor het gehele pneumatische circuit, en niet alleen voor de cilinder zelf.

• Filter lucht tot 5 micron of beter. Verontreiniging door deeltjes is de belangrijkste oorzaak van versnelde slijtage van boringen en afdichtingen. Een standaardfilter van 40 micron is onvoldoende voor cilinderbescherming.
• Regel de toevoerdruk tot het laagste effectieve niveau. Het draaien op 6 bar wanneer 4 bar de vereiste kracht bereikt, verspilt energie en verhoogt de afdichtingsspanning. Elke 1 bar overdruk vermindert de levensduur van de afdichting meetbaar.
• Installeer demping op alle hogesnelheidstoepassingen. Een botsing aan het einde van de slag zonder kussen kan onmiddellijke schokkrachten genereren die 5 tot 10 keer zo groot zijn als de bedieningskracht, waardoor de eindkappen barsten en de zuigers vervormen.
• Lijn de cilinderstang nauwkeurig uit met het lastpad. Zelfs een hoekafwijking van 1 à 2 graden zorgt voor een voortdurende zijdelingse belasting, waardoor de stangafdichtingen 3 tot 5 keer sneller slijten dan bij een correct uitgelijnde installatie.
• Gebruik een droger of nakoeler op de compressoruitgang. Gecondenseerd water in de luchtleiding veroorzaakt interne corrosie van ongecoate aluminium boringen en tast de smeerfilms op afdichtingen aan.
• Plan een periodieke inspectie van de toestand van de hengel. Controleer de hengel visueel elke drie tot zes maanden op putjes, krassen of corrosie in normale omgevingen, en maandelijks onder zware omstandigheden.

ISO-normen voor luchtcilinders

Standaardisatie zorgt ervoor dat cilinders van verschillende fabrikanten dimensionaal uitwisselbaar zijn, waardoor vervanging en inkoop bij meerdere bronnen eenvoudig wordt. De primaire normen zijn:

• ISO15552: De belangrijkste internationale norm voor pneumatische cilinders met rond en vierkant profiel (de voormalige ISO 6431 en VDMA 24562). Specificeert boormaten, poortdraden, montageafmetingen en stangeinddraden. Dit is de standaard voor de meeste middelgrote en grote industriële cilinders wereldwijd.
• ISO21287: Compacte cilinders met beperkte montageruimte. Vaak voorkomend in verpakkings- en voedselmachines waar de enveloppen van de machine krap zijn.
• ISO6432: Miniatuurcilinders met een boring van 8 tot 25 mm, gebruikt in instrumentatie en lichte montagewerkzaamheden.
• NFPA T3.6.7: De Noord-Amerikaanse (NFPA) norm voor trekstangcilinders die gebruikelijk zijn in Noord-Amerikaanse industriële machines. Boringmaten en montagepatronen verschillen van ISO 15552, dus bevestig de toepasselijke norm voordat u vervanging aanschaft.

Het specificeren van een ISO-standaard luchtcilinder betekent dat elk product dat aan de eisen voldoet als drop-in vervanging kan worden ingezet – een aanzienlijk voordeel in mondiale toeleveringsketens waar voorkeursmerken lange doorlooptijden kunnen hebben.
