SY-serie 5-weg magneetventiel Direct leidingtype/enkel type Leveranciers

Thuis / Producten / Pneumatische besturingscomponenten / Magneetventiel / SY-serie 5-weg magneetventiel Direct leidingtype/enkel type

SY-serie 5-weg magneetventiel Direct leidingtype/enkel type SY-serie 5-weg magneetventiel Direct leidingtype/enkel type SY-serie 5-weg magneetventiel Direct leidingtype/enkel type SY-serie 5-weg magneetventiel Direct leidingtype/enkel type
  • SY-serie 5-weg magneetventiel Direct leidingtype/enkel type
  • SY-serie 5-weg magneetventiel Direct leidingtype/enkel type
  • SY-serie 5-weg magneetventiel Direct leidingtype/enkel type
  • SY-serie 5-weg magneetventiel Direct leidingtype/enkel type
Magneetventiel

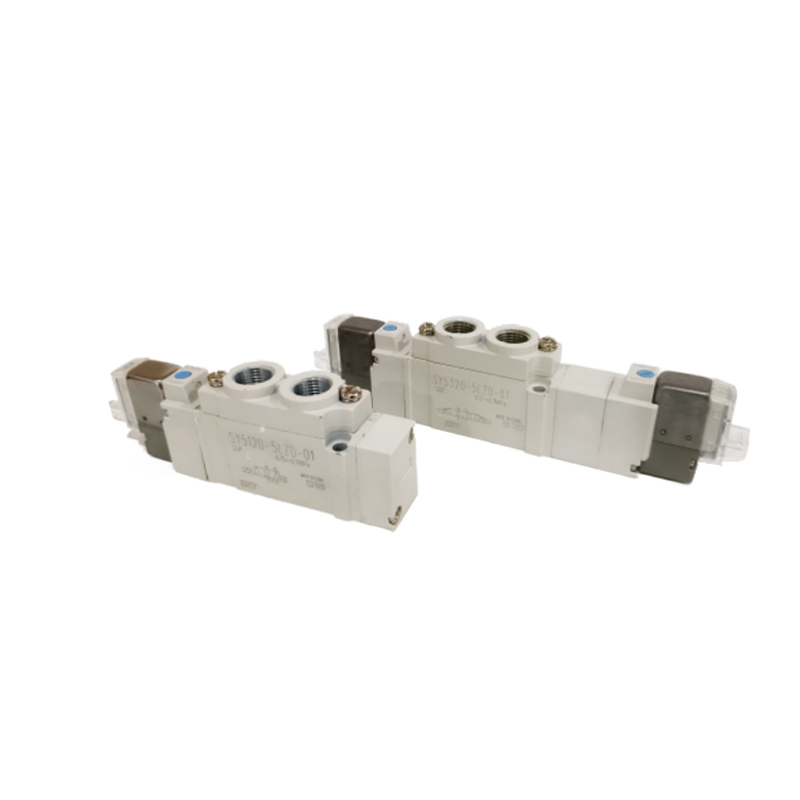

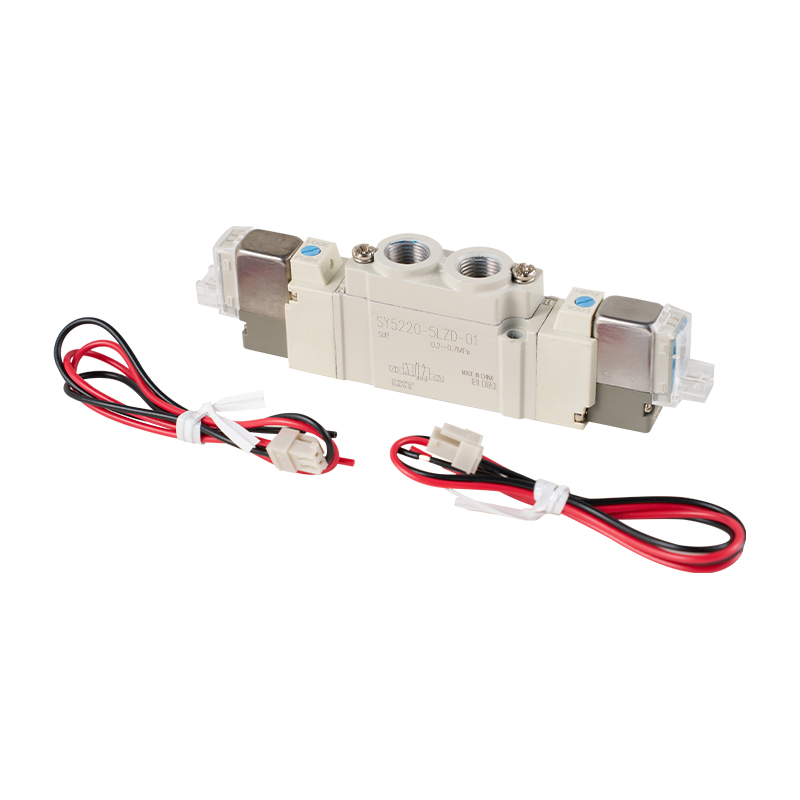

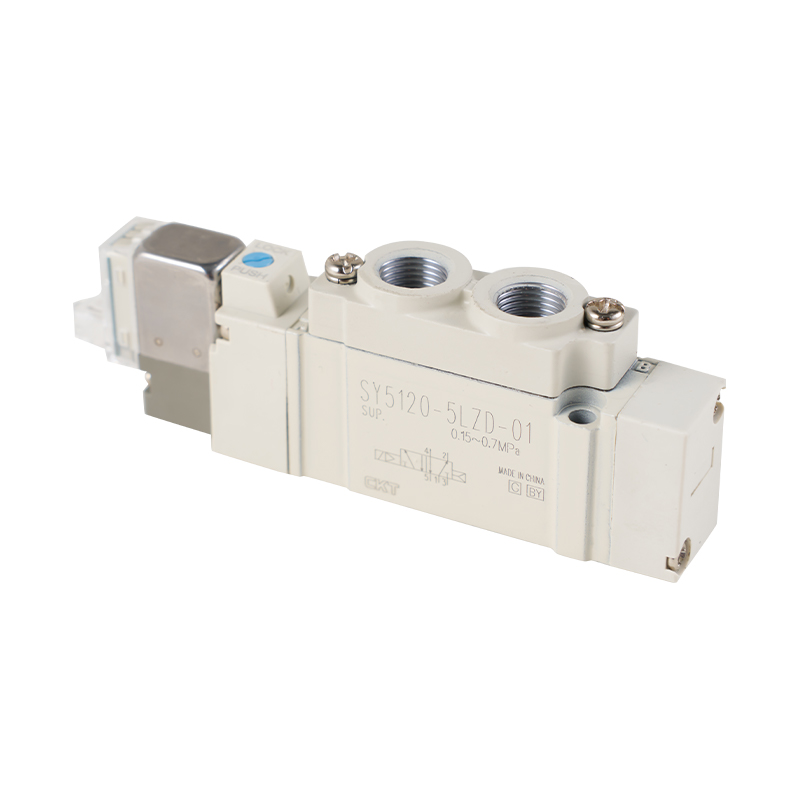

SY-serie 5-weg magneetventiel Direct leidingtype/enkel type

SY-serie 5-weg magneetventiel Direct Piping Type/Single Type is een basisactuator geschikt voor pneumatische besturingssystemen. Het heeft een monolithisch structuurontwerp, ondersteunt directe leidingaansluitingen en vereenvoudigt het installatie- en configuratieproces van het systeem.

Belangrijkste kenmerken:
Compacte architectuur en flexibele uitbreiding: De geminiaturiseerde fysieke structuur bespaart apparatuurruimte aanzienlijk, en de modulaire structuur ondersteunt een snelle combinatie met een standaardbasis, waardoor het eenvoudig is om een gecentraliseerd, geïntegreerd ventieleilandsysteem te bouwen.

Efficiënte vloeistoftransmissie-eigenschappen: Het interne stroomkanaal is topologisch geoptimaliseerd om drukenergieverlies effectief te onderdrukken, de mediumstroomefficiëntie te verbeteren en het algehele energieverbruik van het systeem te helpen verminderen.

Gediversifieerde interfaceconfiguratieoplossingen: Het biedt twee standaard interfacevormen: schroefdraadverbinding en snelle plug-in, die zich kunnen aanpassen aan de pijpleidingverbindingsvereisten onder verschillende werkomstandigheden en de compatibiliteit van implementatie op locatie kunnen verbeteren.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：35-serie direct werkende 3-weg magneetklep MAC-klep
  • Serie SY3000 SY5000 SY7000
    Vloeistoffen gebruiken Sfeer
    Intern piloottype
    Bedrijfsdrukbereik
    MPa     		Enkele elektrische bediening met 2 standen 0,15~0,7
    Dubbele elektrische bediening met 2 standen 0,1~0,7
    Omgevingstemperatuur en gemiddelde temperatuur ℃ -10~50 (maar niet bevroren)
    Maximale bedrijfsfrequentie Hz Enkele elektrische bediening met 2 standen, double electric control 10 5 5 5
    3-positie 3 3 3 3
    Handmatige bedieningsmethode Niet-vergrendelend drukknoptype, roterend vergrendelingstype met roterend gereedschap naar beneden drukken, roterend vergrendelingstype met handmatig naar beneden drukken
    Ontluchtingsmethode voor stuurklep Gecentraliseerde ontluchting van hoofd- en stuurkleppen
    Olie aanbod Nee
    Montagepositie Vrijheid
    Neete) Shock/vibration resistance m/s² 150/30
    Beschermende constructie Stofdicht (IP65 voor DIN-aansluiting en M8-connectortype)
    Neete) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Trillingsweerstand: Langs de axiale richting van de hoofdklepspoel en de bewegende ijzeren kern en loodrecht op de axiale richting, onder elke voorwaarde van bekrachtiging en niet-bekrachtiging, wordt een trillingstest uitgevoerd volgens 45~2000 Hz, en er is geen storing (voor de initiële waarde).

  • Solenoïde specificaties
    Nominale spoelspanning V gelijkstroom 24、12.
    AC50%oHz 220
    Toegestane spanningsschommelingen
    Stroomverbruik W DG Standaard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Met energiebesparend circuit 0,1((met licht)
    ※ Schijnbaar vermogen VA AC 220V
    [230V]     		1.30 (met verlichting: 1.34)
    [1,42 (met verlichting: 1,46]     		1.27 (met verlichting: 1.46)
    [1,39 (met verlichting: 1,60)]
    Overspanningsbeveiligingscircuit Diode (type DIN-bus, niet-gepolariseerd type als variabele weerstand)
    Indicatielampje LED (Neon voor DIN-bus type AC)
    Reactietijd
    SY3000 SY5000 SY7000
    Functie Reactietijd ms (bij 0,5 MPa) Functie Reactietijd ms (bij 0,5 MPa) Functie Reactietijd ms (bij 0,5 MPa)
    Geen indicatielampjes en overspanning
    Beveiligingscircuits     		Geen indicatielampjes en overspanning
    Beveiligingscircuits     		Geen indicatielampjes en overspanning
    Beveiligingscircuits
    Enkele elektrische bediening met 2 standen Minder dan 12 Enkele elektrische bediening met 2 standen Minder dan 19 Enkele elektrische bediening met 2 standen Minder dan 31
    Dubbele elektrische bediening met 2 standen Minder dan 10 Dubbele elektrische bediening met 2 standen Minder dan 18 Dubbele elektrische bediening met 2 standen Minder dan 27A
    Stroomkarakteristieken/massatabellen
    Model-/SY3000-serie
    Klep
    Modellen     		Functie Ontvanger kaliber Kenmerken van de stroomsnelheid Kwaliteit g
    1,5.3
    PEA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Uitlaat     		L-vorm,
    M-vorm
    Voorzien van stopcontact     		W-vorm
    M8
    Passend
    C[dm³
    s-balk)]     		b CV C[dm³
    s-balk)]
    SY3□20
    -□-M5     		2-bit Enkele elektrische bediening
    Dubbele elektrische bediening     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model/SY5000-serie
    Klep
    Modellen     		Functie Ontvanger kaliber Kenmerken van de stroomsnelheid Kwaliteit g
    1,5.3
    PEA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Uitlaat     		L-vorm,
    M-vorm
    Voorzien van stopcontact     		W-vorm
    M8
    Passend
    C[dm³
    s-balk)]     		b CV C[dm³
    s-balk)]
    SY5□20
    -□-01     		2-bit Enkele elektrische bediening
    Dubbele elektrische bediening     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model-/SY7000-serie
    Klep
    Modellen     		Functie Ontvanger kaliber Kenmerken van de stroomsnelheid Kwaliteit g
    1,5.3
    PEA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Uitlaat     		L-vorm,
    M-vorm
    Voorzien van stopcontact     		W-vorm
    M8
    Passend
    C[dm³
    s-balk)]     		b CV C[dm³
    s-balk)]
    SY7□20
    -□-02     		2-bit Enkele elektrische bediening
    Dubbele elektrische bediening     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

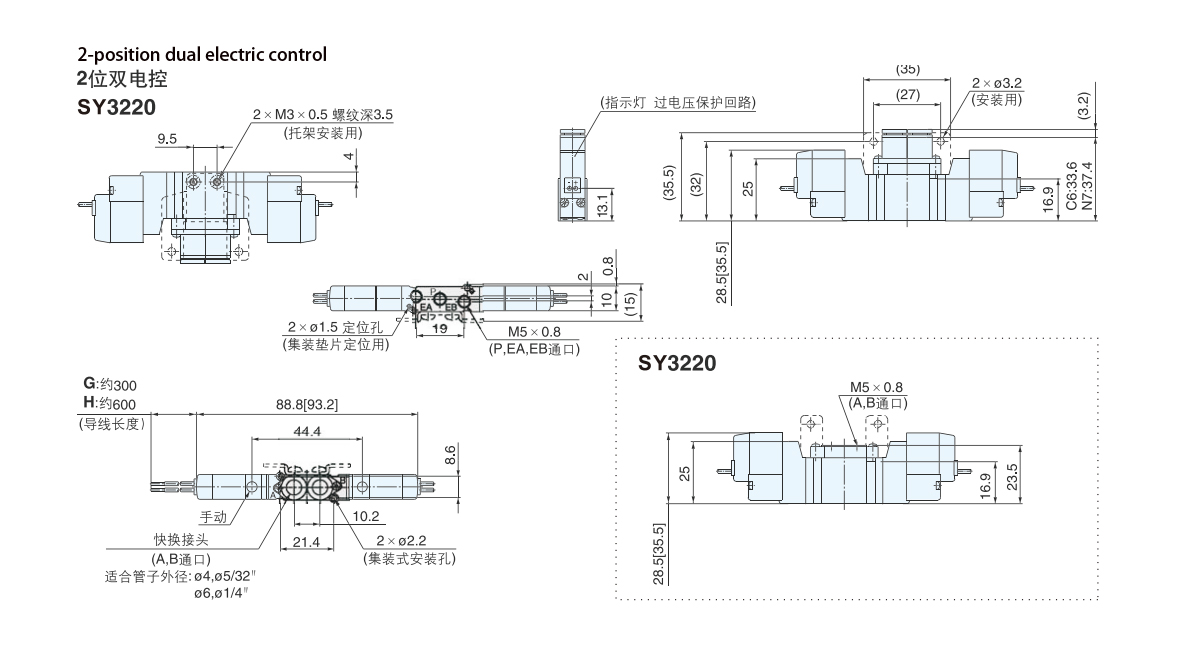

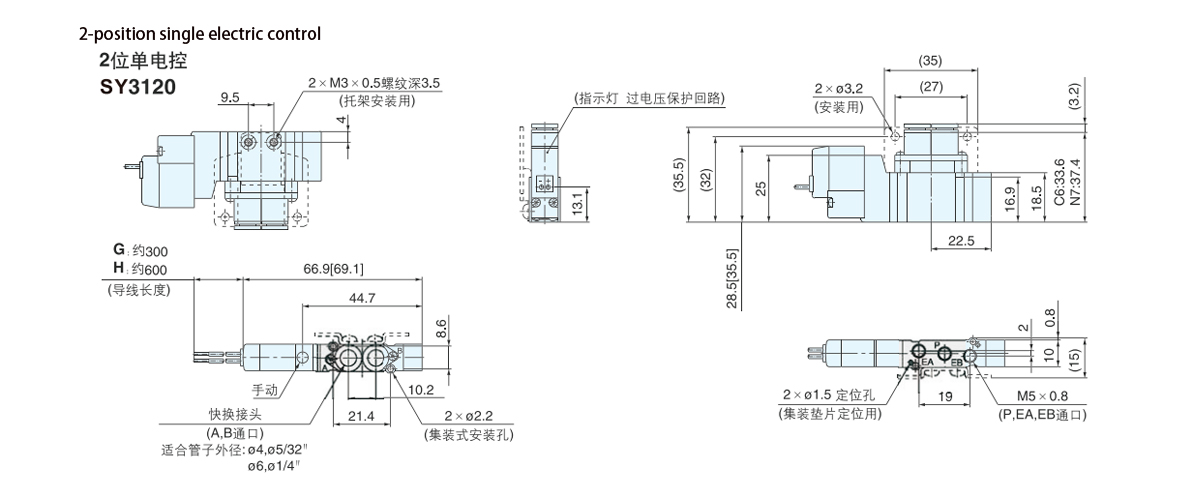

  • Externe afmetingen van de SY3000-serie

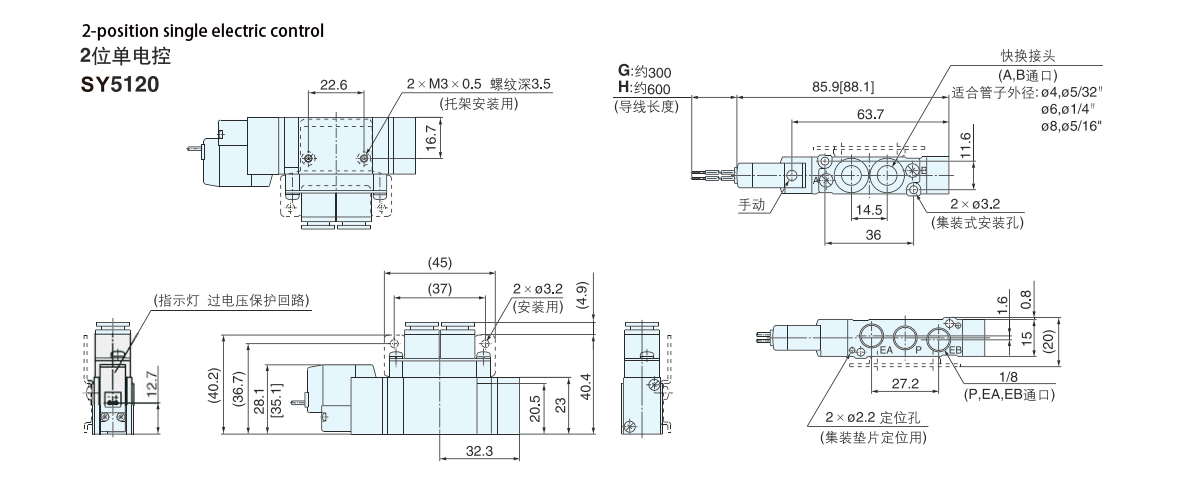

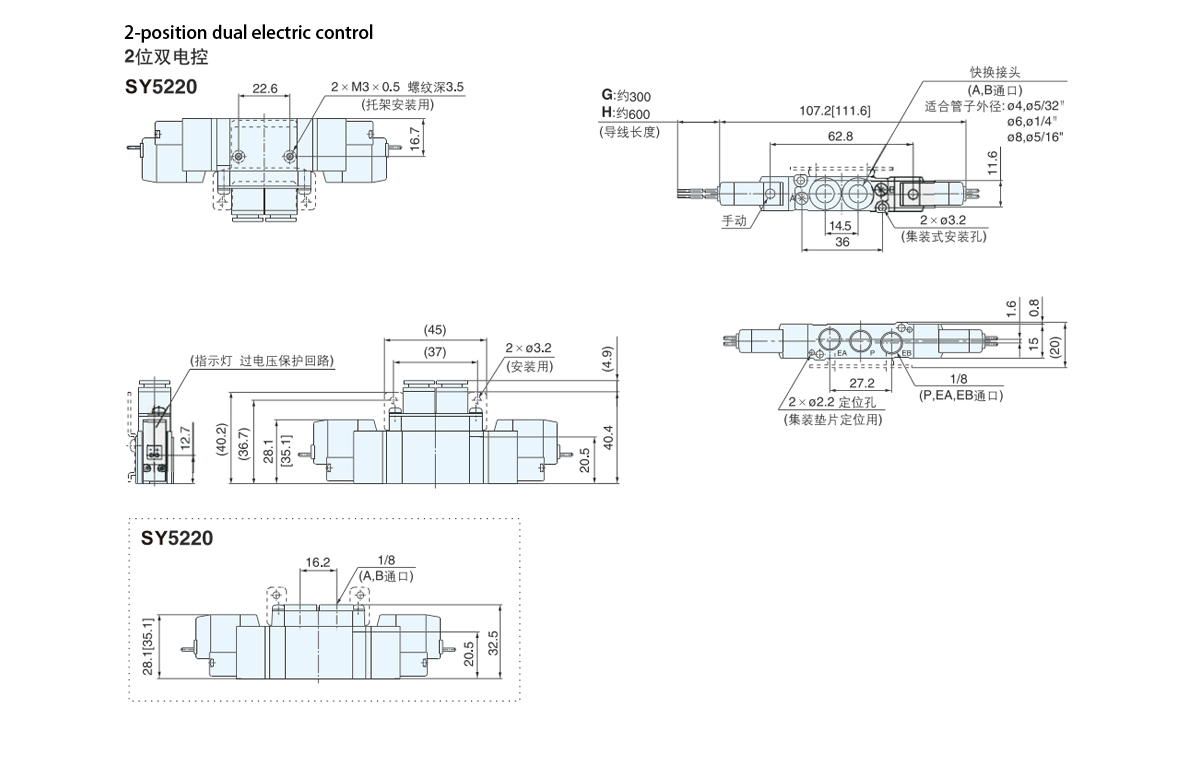

    Externe afmetingen van de SY5000-serie

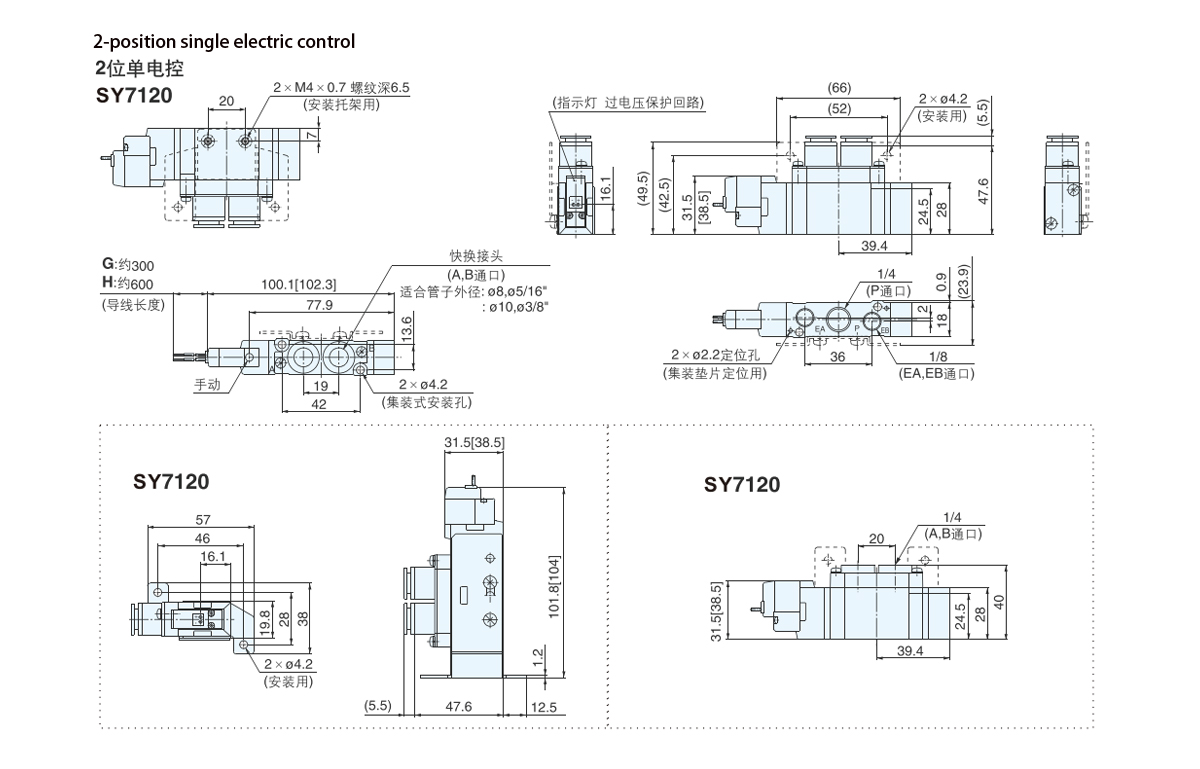

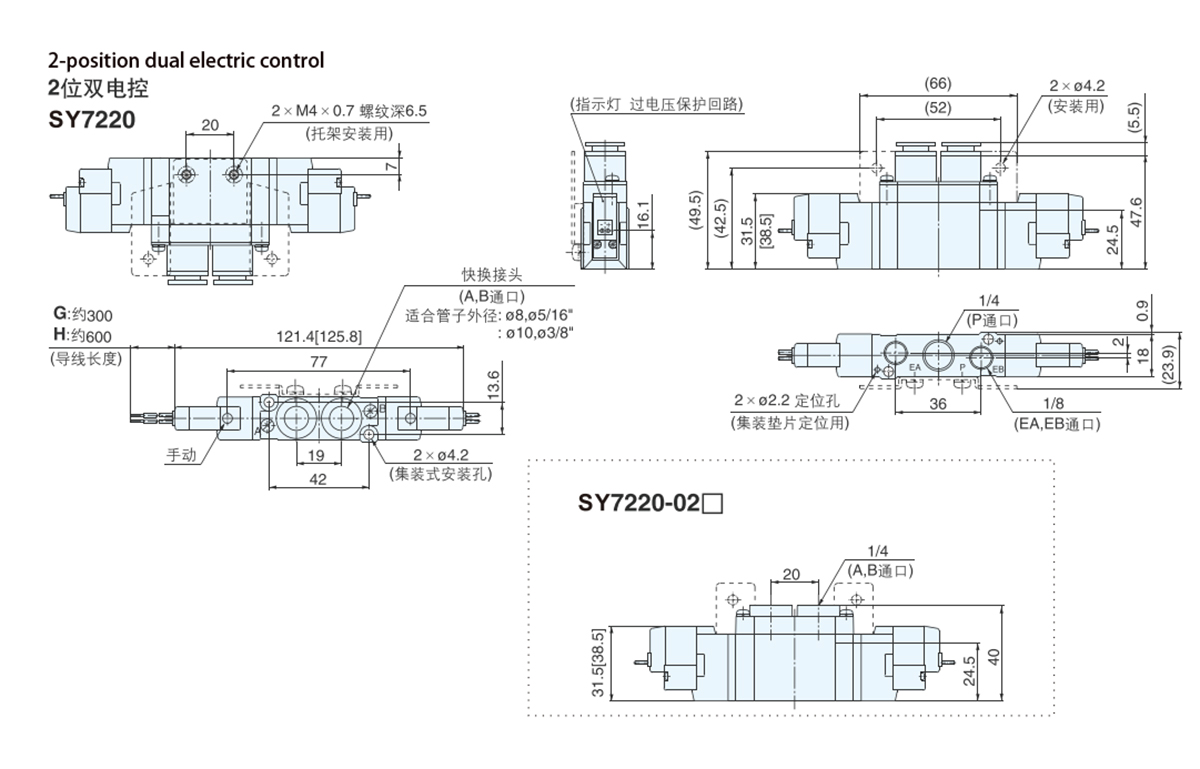

    Externe afmetingen van de SY7000-serie
