| Model | ZSE30AF
(Gemengde druk) | ZSE30A (Vacuümdruk) | ISE30A
(Positieve druk) |
| Nominaal drukbereik | -100,0~100,0 kPa | 0~-101kPa | 0,0~1,000 MPa |
| Stel het drukbereik in | -101,0~101,0 kPa | -101,3~10,0 kPa | -0,100~1,000 MPa |
| Drukbestendig | 300 kPa | 1,5 MPa |
| Vloeistof | Lucht, niet corrosief, niet ontvlambaar |
| Drukeenheid Minimale schaal instellen | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| balk | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Spanning | 12 tot 24 V DC ±10%, rimpelpiek onder 10% |
| Verbruik Huidig | ≤40mA hieronder (geen belasting) |

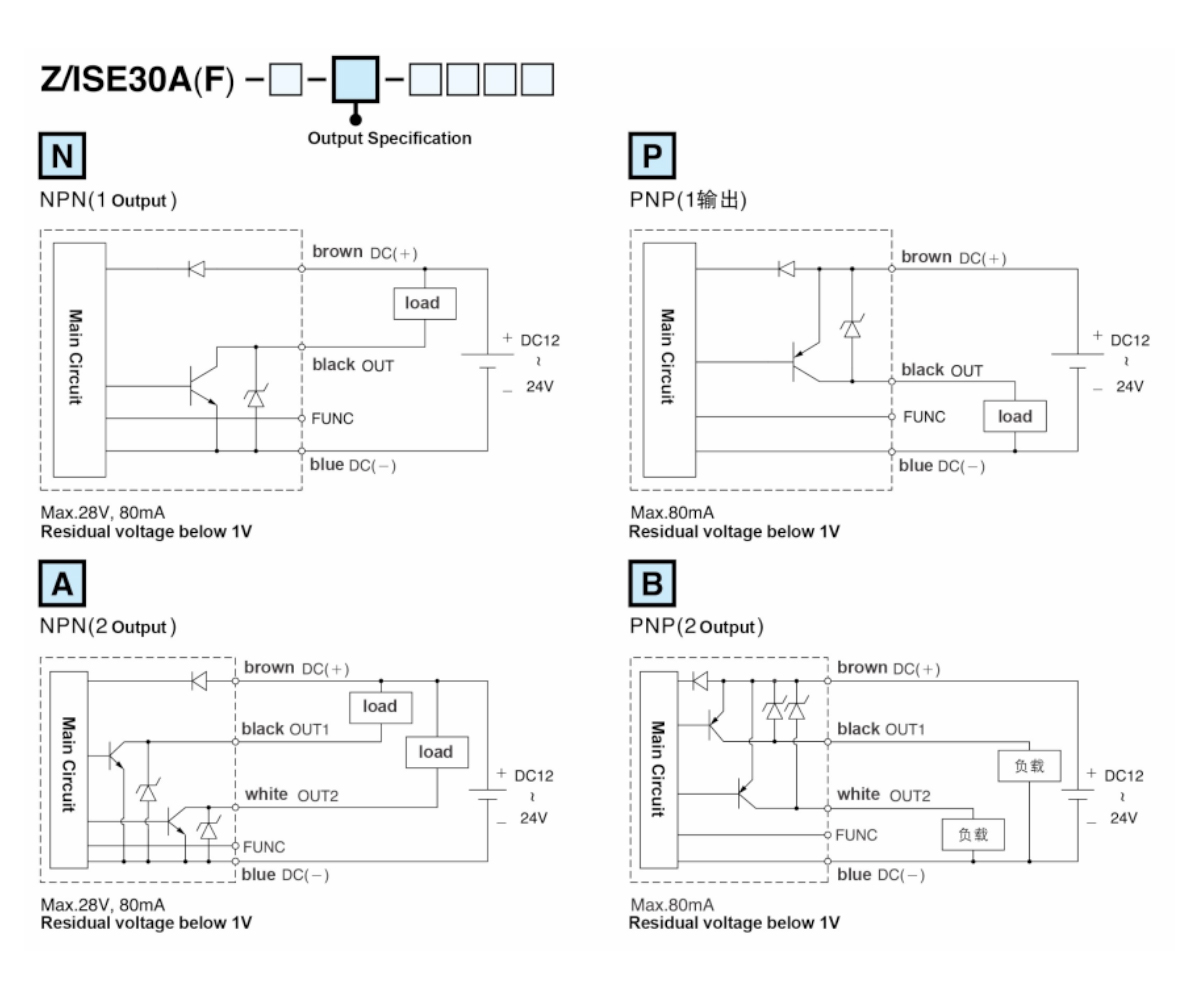

| Schakel Uitvoer | 2 NPN-uitgang met open controller 2 PNP-uitgang met open controller
Max. belastingsstroom: 125 mA Max. belastingsstroom: 125 mA
Max. Voedingsspanning: 30 VDC Max. Voedingsspanning: 24 VDC
Interne drukval: 1,5 V onder Interne drukval: 1,5 V hieronder |
Herhaal nauwkeurigheid
| ±0,2%FS ±1 cijfer hieronder |
| Differentieel | Single Point-instellingsmodel | Verstelbaar(*1) |
| Differentieel Mode Window |
| Venstervergelijkingsmodus |
| Reactietijd | ≤2,5 ms (functie om verkeerde bediening te voorkomen: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms optioneel) |
| Uitgangskortsluitingsbeveiliging | Ja |

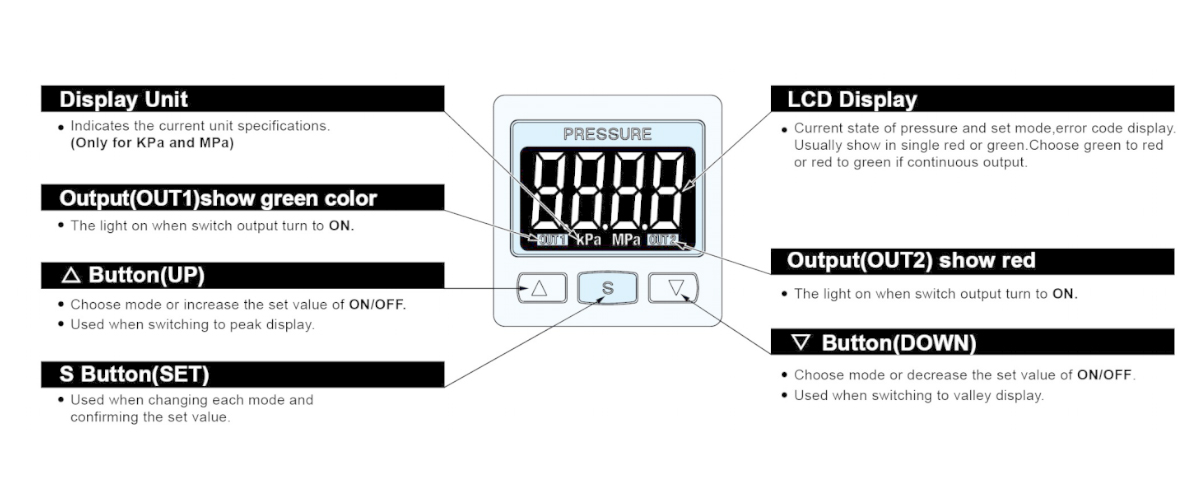

| Weergave | 3 kleuren (rood/groen/oranje) display (bemonsteringssnelheid: 5 keer/seconde) |
| Weergave Accuracy | ≤±2%FS ±1 cijfer (omgevingstemperatuur: 25 ± 3 ℃) |
| Actie-indicatielampje | Oranje kleur (1&2 indicatielampje)OUT1 OUT2 |
Lineaire analoge uitvoer
[Spanningsuitgang(*2)] | Uitgangsspanning: 1~5V≤±2,5%FS (Nominaal drukbereik)
Lineariteit: ≤±1%FS
Uitgangsimpedantie ongeveer 1kΩ |
Lineaire analoge uitvoer
[Spanningsuitgang(*3)] | Uitgangsstroom: 4~20mA≤±2,5%FS (Nominaal drukbereik)
Lineariteit: ≤±1%FS
Maximale belastingsimpedantie: 300Ω (spanning is 12V)
600Ω (spanning is 24V)
Minimale belastingsimpedantie: 50Ω |
Milieu
Resistent | Beschermingsniveau | IP40 |
| Omgevingstemperatuur | Actie: 0 ~ 50 ℃, Opslaan: -10 ~ 60 ℃ (geen dauw of ontdooid) |
| Omgevingsvochtigheid | Actie en besparing: 35 ~ 85% RV (geen dauw) |
| Drukbestendig | 1000 V AC 1 minuut (tussen kabels en plastic omhulsel) |
Isolatieweerstand | 500MΩ hierboven (500V DC) (tussen kabels en plastic omhulsel) |
| Trillingsbestendig | Complexe amplitude 1,5 mm, elke minuut 10 Hz ~ 55 Hz ~ 10 Hz, 2 uur in elke richting (X, Y, Z) |
| Schokbestendig | 100m/s²(10G)3 uur in elke richting(X,Y,Z) |
| Temperatuur kenmerken | ≤±2,5%FSVergelijk referentietemperatuur 25℃ (tussen 0-50℃) |

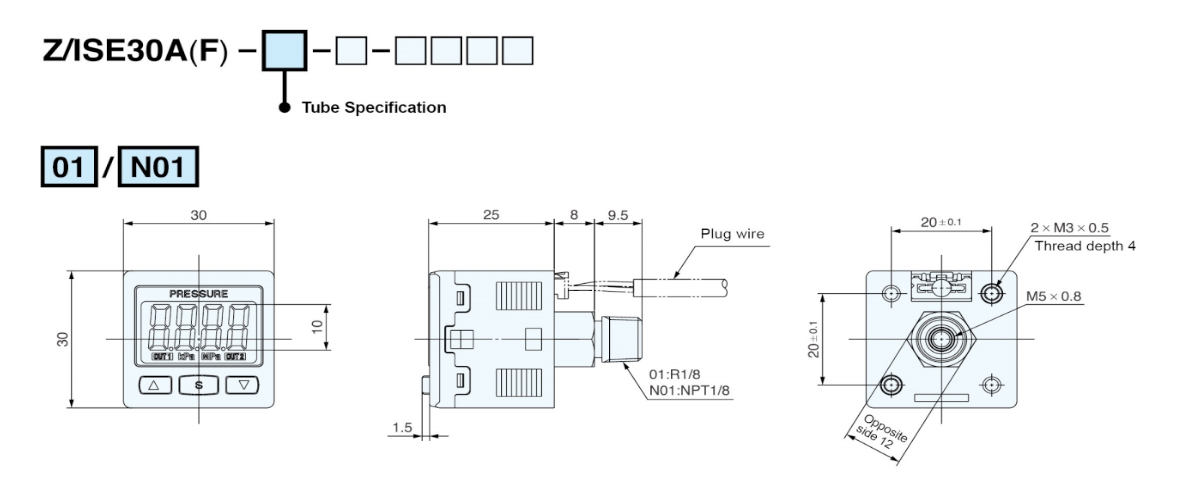

| Aansluitdiameter | R1M:R1/8",M5;T1M:1/8”NPT,10-32UNF;G1M:G1/8",M5 |
| Draadspecificaties | Oliebestendige PVC-draad (0,15 mm²) |
| Gewicht | Ongeveer 80 g (inclusief 2 meter draad) |
Opmerking: 1. De enkelpuntsinstelmodus en de venstervergelijkingsmodus kunnen de afwijking van 1-8 cijfers aanpassen.
2. Bij het selecteren van de spanningsuitgang is er geen stroomuitgang. Er kan slechts één van de twee uitgangstypes worden geselecteerd.
3. Bij het selecteren van de stroomuitgang is er geen spanningsuitgang. Er kan slechts één van de twee uitvoertypen worden geselecteerd. |
