IR-serie precisie-drukreduceerventiel Leveranciers

Thuis / Producten / Componenten voor pneumatische drukregeling / Precisieregelaar / IR-serie precisie-drukreduceerventiel

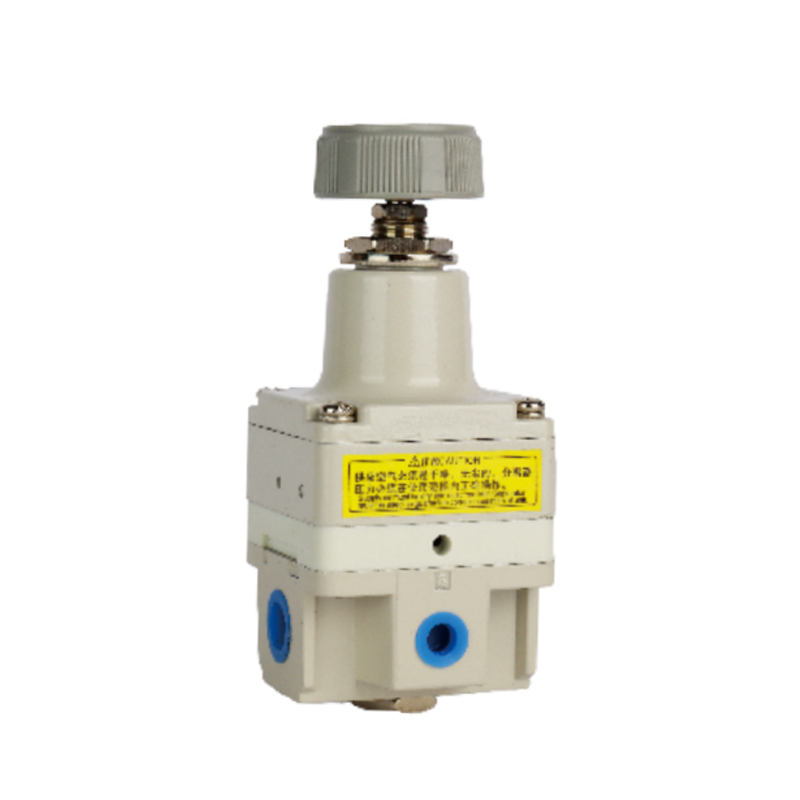

IR-serie precisie-drukreduceerventiel
  • IR-serie precisie-drukreduceerventiel
Precisieregelaar

IR-serie precisie-drukreduceerventiel

Het precisiedrukreduceerventiel uit de IR-serie is ontworpen voor uiterst nauwkeurige drukregelingsvereisten van industriële vloeistofsystemen. Het bereikt een stabiele drukopbrengst door een geoptimaliseerde structuur en is het belangrijkste bedieningselement van precisie-pneumatische en hydraulische circuits.

1. Uitstekende drukstabilisatieprestaties

Het dynamische ontwerp van de klepkern en de smoorstructuur werken samen om ervoor te zorgen dat de uitgangsdruk een zeer kleine afwijking heeft van de ingestelde waarde; de dynamische reactie op stroomafwaartse drukschommelingen is snel, waardoor de nauwkeurigheid van de systeemregeling aanzienlijk wordt geoptimaliseerd.

2. Uitstekend aanpassingsvermogen aan de arbeidsomstandigheden

Onder de omstandigheden van schommelingen in de inlaatdruk of veranderingen in de stroomstappen kan het druk-stroomcompensatiemechanisme de consistentie van de uitgangsdruk effectief handhaven en de continue en stabiele werking van het systeem garanderen.

3. Brede stroomcapaciteit

De stroomkanaalconfiguratie is geoptimaliseerd door vloeistofdynamica om de lineaire drukkarakteristieken binnen het nominale stroombereik te behouden, de interferentie van belastingsschommelingen op de drukstabilisatieprestaties te verminderen en zich aan te passen aan dynamische werkomstandigheden.

4. Modulair geïntegreerd ontwerp

Het biedt multi-axiale montage-interfaces en ingebedde beugelstructuren, ondersteunt klepeilandintegratie of onafhankelijke implementatie, vereenvoudigt de complexiteit van de gaspadconstructie aanzienlijk en verbetert het ruimtegebruik.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：Geen volgend artikel
  • Model Basistype Luchtgestuurd type
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maximale toevoerdruk MAX.1,0 MPa
    Minimale toevoerdruk Opmerking 1) Ingestelde druk 0,05 MPa Ingestelde druk 0,1 MPa Ingestelde druk 0,05 MPa Ingestelde druk 0,1 MPa
    Drukbereik instellen
    IR1000:
    0,005~0,2 MPa
    IR1010:
    0,01~0,4 MPa
    IR1020:
    0,01~0,8 MPa
    IR2000:
    0,005~0,2 MPa
    IR2010:
    0,01~0,4 MPa
    IR2020:
    0,01~0,8 MPa
    IR3000:
    0,01~0,2 MPa
    IR3010:
    0,01~0,4 MPa
    IR3020:
    0,01~0,8 MPa     		0,01~0,8 MPa 0,01~0,8 MPa
    Ingangssignaaldruk Opmerking 2) —— 0,01~0,8 MPa 0,01~0,8 MPa
    Gevoeligheid Opmerking 3)) Binnen 0,2% van de volledige waarde
    Herhaalbaarheid Opmerking 3) Binnen ±0,5% van volledige schaal
    Lineariteit Opmerking 4) —— Binnen ±1% van volledige schaal
    Luchtverbruik Opmerking 5)
    (bij voedingsdruk van 1,0 MPa)     		Binnen 4,4 l/min (ANR) Binnen 4,4 l/min (ANR) Binnen 11,5 l/min (ANR) Binnen 4,4 l/min (ANR) Binnen 11,5 l/min (ANR)
    Aansluitdiameter Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Diameter manometeraansluiting Rc1/8 (2 locaties)
    Omgevingstemperatuur en vloeistoftemperatuur -5 tot 60°C (geen bevriezing)
    Gewicht (kg) 0.14 0.30 0.64 0.35 0.71
    Opmerking 1) Voorwaarde is dat er geen stroming is aan de uitgangszijde. Het minimale drukverschil met de ingestelde druk moet 0,05 MPa zijn voor IR1000- en IR2000-modellen, en 0,1 MPa voor IR3000-modellen.
    Opmerking 2) Alleen van toepassing op pneumatisch bestuurde typen IR2120 en IR3120; basistypen zijn uitgesloten.
    Opmerking 3) Karakteristieke waarden omvatten geen langetermijnveranderingen of temperatuurveranderingen.
    Opmerking 4) Geeft de lineariteit aan van de uitgangsdruk ten opzichte van de ingangssignaaldruk.
    Opmerking 5) De hoeveelheid lucht die regelmatig in de atmosfeer wordt geloosd via het ventilatiegat of de uitlaatpoort.
