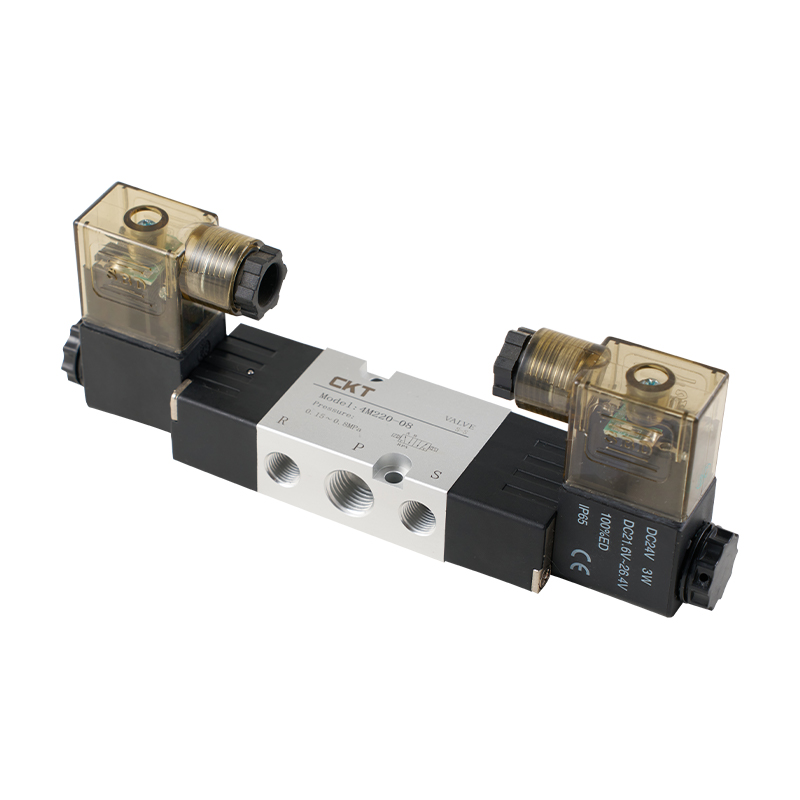

4M-serie Pilot-aangedreven 5-weg magneetventiel op zijpaneel

De 4M-serie pilootgestuurde 5-weg magneetklep aan de zijkant is een kerncomponent ontworpen voor industriële vloeistofstroomregeling. Het maakt gebruik van het pilootbediende principe en de compacte montagestructuur aan de zijkant, en is geschikt voor directe bediening en besturing van actuatoren in automatiseringssystemen.

De kernfuncties zijn onder meer:
Pilootgestuurd luchtpadontwerp: het gebruik van pneumatische stuurdruk om de hoofdspoelactie aan te drijven, vermindert de bedrijfsbelasting op de solenoïdespoel aanzienlijk en verbetert de algehele responssnelheid en betrouwbaarheid van de klep, vooral voor gastoevoeromstandigheden onder middelhoge en hoge druk.

Vijfvoudige functionele structuur: Integratie van vijf vloeistofdoorgangen om een standaard pneumatisch omkeercircuit te vormen. Het ontwerp maakt het mogelijk dat perslucht in beide richtingen stroomt tussen de aangewezen inlaat en uitlaat, en kan de drukwisseling tussen de twee werkkamers van de actuator (zoals cilinders) en de noodzakelijke uitlaatfunctie realiseren.

Montagepoorten op zijpaneel: Het ontwerp van het klephuis is voorzien van gestandaardiseerde montagepoorten op het zijpaneel. Hierdoor kan de klep compact en rechtstreeks op gestandaardiseerde actuatoren (bijv. ISO-poorten op cilinders) of andere spruitstukken worden gemonteerd zonder dat er extra leidingaansluitingen nodig zijn, waardoor ruimte wordt bespaard en de complexiteit van luchtleidingverbindingen wordt vereenvoudigd.

Compact en geïntegreerd ontwerp: Het montageformaat op het zijpaneel maakt een hoge mate van integratie van de klep en actuator in een compacte pneumatische eenheid mogelijk. Dit vermindert niet alleen het risico op potentiële lekkage bij externe verbindingspunten, maar verbetert ook de algehele stijfheid en stabiliteit van het systeem.

Vereenvoudigde installatie en onderhoud: Door de directe zijpaneelaansluiting zijn er geen grote aantallen fittingen en koppelingen nodig, waardoor de moeilijkheidsgraad bij de montage en het onderhoud van het systeem aanzienlijk wordt verminderd. Het vervangen van kleppen of gerelateerde componenten is eenvoudiger en helpt de uitvaltijd te verminderen.

Universele toepassingsgeschiktheid: De gestandaardiseerde interfaces en vijfwegfunctionaliteit van de serie maken het een veelzijdige keuze voor een breed scala aan industriële automatiseringsscenario's die de aansturing van dubbelwerkende actuatoren vereisen, zoals materiaalbehandeling, montagebevestigingen, procescontrole en meer. Het ontwerp richt zich op basis- en uitgebreide pneumatische commutatiebehoeften.

De kernwaarde van deze magneetklep is de innovatieve montage van de actuator direct op het zijpaneeloppervlak, gecombineerd met de voorgestuurde 5-wegfunctie, die de basis vormt voor een efficiënt, compact en gemakkelijk te onderhouden pneumatisch regelsysteem.
