Wat is een luchtcilinder? Typen, toepassingen en hoe ze werken

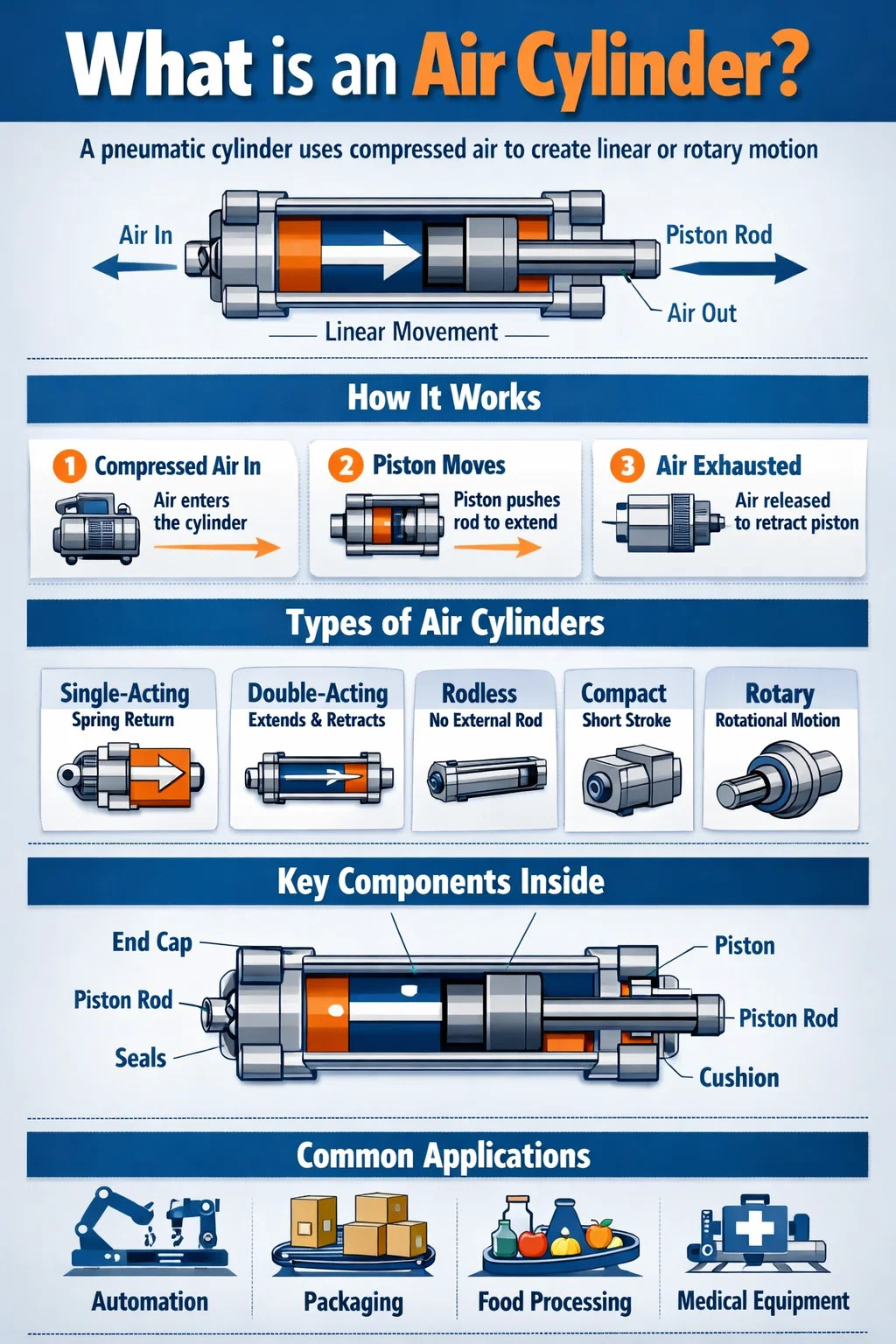

Wat is een luchtcilinder?

Een lucht cilinder – ook wel pneumatische cilinder genoemd – is een mechanisch apparaat dat perslucht gebruikt om lineaire of roterende bewegingen en kracht te produceren. Het zet de potentiële energie die is opgeslagen in perslucht om in gecontroleerd mechanisch werk. In eenvoudiger bewoordingen: je duwt perslucht naar binnen en de cilinder duwt iets – een klem, een pers, een klep, een deur – met een precieze, herhaalbare hoeveelheid kracht.

Luchtcilinders behoren tot de meest gebruikte actuatoren in de industriële automatisering. Ze verschijnen in assemblagelijnen, verpakkingsmachines, autoproductie, voedselverwerking, medische apparatuur en talloze andere systemen. Hun populariteit komt voort uit een combinatie van eenvoud, lage kosten, hoge snelheid en inherente reinheid in vergelijking met hydraulische alternatieven.

Een standaard pneumatische cilinder bestaat uit een cilindrische cilinder, een zuiger, een zuigerstang, eindkappen, afdichtingen en poorten voor luchtinlaat en -uitlaat. Bij perslucht — meestal op 60 tot 120 PSI (4 tot 8 bar) in de meeste industriële omgevingen – één kant van de zuiger binnendringt, creëert het een drukverschil dat de zuiger en de daaraan bevestigde stang in één richting aandrijft. Door lucht vrij te laten of om te leiden, wordt de beweging omgedraaid of teruggetrokken.

Dit fundamentele mechanisme is al meer dan een eeuw grotendeels onveranderd gebleven, maar de moderne productie heeft luchtcilinders verfijnd om te werken met toleranties gemeten in micrometers, met een cycluslevensduur die groter is dan 20 miljoen slagen en responstijden van slechts enkele milliseconden.

Hoe een luchtcilinder werkt: de kernmechanica

Als u wilt begrijpen hoe een pneumatische cilinder werkt, moet u samen kijken naar druk, oppervlakte en kracht. De uitgangskracht die een cilinder produceert, wordt bepaald door een eenvoudige formule:

Kracht (F) = Druk (P) × Oppervlakte (A)

Een cilinder met een boringdiameter van 50 mm heeft bijvoorbeeld een zuigeroppervlak van ongeveer 19,6 cm². Bij een voedingsdruk van 6 bar (87 PSI) produceert hij een theoretische duwkracht van ongeveer 1.178 Newton (ongeveer 265 lbf) . De kracht in de echte wereld is iets minder als gevolg van wrijving en afdichtingsweerstand, doorgaans rond de 80-90% van de theoretische waarde.

Stapsgewijze bediening

1. Een compressor genereert perslucht en slaat deze op in een reservoirtank.
2. Een directionele regelklep (gewoonlijk een 4/2 of 5/2 klep) leidt lucht naar de juiste poort op de cilinder.
3. Gecomprimeerde lucht komt de cilinderkamer binnen en drukt tegen het zuigervlak.
4. De zuiger beweegt en drijft de stang naar buiten (verlengslag).
5. De klep schakelt, waardoor lucht naar de andere kant wordt gestuurd en de eerste kamer wordt afgevoerd.
6. De zuiger trekt zich terug naar zijn uitgangspositie.

De snelheid wordt geregeld door stroomregelkleppen (ook wel naaldkleppen of smoorkleppen genoemd), die beperken hoe snel lucht de cilinderkamer kan binnenkomen of verlaten. Dempende eigenschappen die in de eindkappen zijn ingebouwd, vertragen de zuiger aan het einde van de slag om impactschade te voorkomen – een belangrijke overweging bij zware lasten of lange slagen.

Soorten luchtcilinders en hun verschillen

Niet alle pneumatische cilinders zijn hetzelfde. Het type dat voor elke toepassing wordt geselecteerd, hangt af van de vereiste beweging, beschikbare ruimte, belastingskarakteristieken en omgevingscondities. Dit zijn de meest gebruikte categorieën:

Enkelwerkende cilinders

Een enkelwerkende cilinder gebruikt perslucht om de zuiger slechts in één richting te bewegen. De retourbeweging wordt tot stand gebracht door een interne veer of een externe belasting (bijvoorbeeld zwaartekracht). Deze cilinders hebben slechts één luchtpoort. Ze zijn eenvoudiger, gebruiken minder lucht per cyclus en zijn ideaal voor klem-, stempel- en vasthoudtoepassingen waarbij de werkkracht slechts in één richting nodig is. Gangbare boringmaten variëren van 8 mm tot 100 mm , met slaglengtes doorgaans tot 200 mm vanwege veerbeperkingen.

Dubbelwerkende cilinders

Het meest gebruikte type in de industriële automatisering. Een dubbelwerkende cilinder gebruikt perslucht voor zowel de uitschuif- als de intrekbeweging. Twee luchtpoorten – één aan elke kant van de zuiger – maken onafhankelijke controle van elke richting mogelijk. Dit levert aangedreven kracht in beide richtingen, waardoor het geschikt is voor duwen, trekken, heffen, drukken en elke toepassing die actieve controle van de teruggaande slag vereist. Boringmaten kunnen variëren van 6 mm tot ruim 500 mm , en slagen kunnen in gespecialiseerde ontwerpen tot enkele meters reiken.

Stangloze cilinders

In plaats van een conventionele zuigerstang die zich vanaf één uiteinde uitstrekt, brengt een stangloze cilinder beweging over via een mechanische of magnetische koppeling langs de buitenkant van de cilindercilinder. Dit ontwerp vereist ongeveer de helft van de installatielengte van een conventionele cilinder voor dezelfde slag, waardoor deze waardevol is in krappe ruimtes. Stangloze cilinders zijn gebruikelijk in pick-and-place-systemen, portaalautomatisering en schuiftafels.

Compacte cilinders met korte slag

Ook wel platte cilinders of pannenkoekcilinders genoemd, deze zijn vaak ontworpen voor zeer korte slagen 1 mm tot 50 mm - in beperkte ruimtes. Hun onopvallende vormfactor maakt ze tot een favoriet bij de productie van elektronica, het hanteren van PCB's en de assemblage van medische apparatuur waar ruimte schaars is.

Roterende aandrijvingen

Terwijl de meeste mensen luchtcilinders associëren met lineaire beweging, zetten roterende pneumatische actuatoren perslucht om in hoekbewegingen. Ze worden gebruikt om kleppen te draaien, onderdelen te positioneren of indextafels aan te drijven. Veel voorkomende rotatiehoeken zijn 90°, 180° en 270° , hoewel er ook versies met continue rotatie bestaan.

Tandemcilinders

Twee in serie geschakelde cilinders die dezelfde zuigerstang delen. Deze configuratie verdubbelt grofweg de uitgangskracht zonder de boringdiameter te vergroten - handig wanneer er veel kracht nodig is, maar de installatiediameter beperkt is.

Cilinders met meerdere posities

Standaardcilinders bieden twee posities: volledig uitgeschoven en volledig ingetrokken. Cilinders met meerdere posities (of meertraps) combineren twee of meer cilinders om drie of vier afzonderlijke posities langs de slag te bereiken. Dit is handig voor indexerings-, onderdeelpositionering- en assemblagewerkzaamheden waarbij meerdere stoppunten nodig zijn zonder servobesturing.

Belangrijkste componenten in een pneumatische cilinder

Elke luchtcilinder – ongeacht type of maat – is opgebouwd uit verschillende kritische componenten. Het begrijpen van deze onderdelen helpt bij het specificeren, onderhouden of oplossen van problemen met een cilinder in het veld.

• Vat (cilinderbuis): Het hoofdlichaam dat de zuiger bevat en de verplaatsing ervan begeleidt. Meestal gemaakt van buizen van aluminiumlegering, roestvrij staal of koolstofstaal met een nauwkeurig geslepen binnenoppervlak. De oppervlakteruwheid wordt doorgaans op Ra 0,4–0,8 µm gehouden om afdichtingsslijtage te minimaliseren.
• Zuiger: Het schijfvormige onderdeel dat de twee luchtkamers in de loop scheidt. Het zet pneumatische druk om in mechanische kracht op de stang. Zuigers zijn voorzien van O-ringen of lipafdichtingen om luchtlekkage tussen kamers te voorkomen.
• Zuigerstang: Een nauwkeurig geslepen stalen as (vaak verchroomd of hard geanodiseerd) die aan de zuiger is bevestigd en zich door een of beide eindkappen uitstrekt. De diameter van de staaf is zodanig gedimensioneerd dat deze niet kan knikken onder drukbelasting, waarbij doorgaans de kolomknikformule van Euler wordt gebruikt voor langere slagen.
• Eindkappen (kop en dop): Sluit de twee uiteinden van de loop. De eindkap (kop) aan de stangzijde bevat de stangafdichting en de afstrijkerafdichting. De eindkap (dop) aan de blinde zijde kan voorzien zijn van kussenkleppen en luchtpoorten.
• afdichtingen: Misschien wel de meest onderhoudskritische componenten. Zuigerafdichtingen voorkomen lekkage door de kamer; stangafdichtingen voorkomen externe lekkage; ruitenwisserafdichtingen (ook wel schraperafdichtingen genoemd) voorkomen dat stof en verontreinigingen binnendringen. Veel voorkomende afdichtingsmaterialen zijn NBR (nitril), polyurethaan, PTFE en Viton – elk geschikt voor verschillende temperatuurbereiken en media.
• Kussenkleppen: Verstelbare naaldventielen ingebouwd in de eindkappen die een kleine luchtzak vóór de zuiger nabij het slaguiteinde opvangen, waardoor deze geleidelijk wordt afgeremd. Zonder demping kunnen cilinders die met hoge snelheid en zware lasten werken, slagkrachten genereren die groter zijn dan de impact 10 kN , waardoor voortijdige slijtage of structurele schade ontstaat.
• Stanglager (bus): Een wrijvingsarm draagoppervlak in de kopkap dat de hengel geleidt en zijbelastingen absorbeert. Vaak gemaakt van gesinterd brons of zelfsmerende polymeer van het IGUS-type.
• Positiesensoren / magnetische schakelaars: Veel cilinders zijn voorzien van een externe groef voor het monteren van reedschakelaars of Hall-effectsensoren die een magneet detecteren die in de zuiger is ingebed. Deze bieden positiefeedback – volledig uitgeschoven of volledig ingetrokken signalen – zonder enige penetratie van het cilinderlichaam.

Belangrijke specificaties die u moet begrijpen bij het selecteren van een luchtcilinder

Het kiezen van de juiste pneumatische cilinder voor een toepassing is genuanceerder dan het op het eerste gezicht lijkt. Een onjuiste specificatie kan resulteren in onvoldoende kracht, vroegtijdig falen van de afdichting, knikken van de stang of slechte cyclustijden. Dit zijn de parameters die er het meest toe doen:

Boringdiameter

De binnendiameter van de loop. Dit is de belangrijkste bepalende factor voor de uitgangskracht. Standaard boormaten volgen ISO 6432 (voor boordiameters 8–25 mm) en ISO 15552 (voor 32–320 mm). Veel voorkomende maten zijn 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 en 200 mm. Een grotere boring betekent meer kracht bij dezelfde druk, maar ook meer luchtverbruik per cyclus.

Slaglengte

De totale reisafstand van de zuigerstang van volledig ingetrokken tot volledig uitgeschoven. Standaardslagen zijn vaak verkrijgbaar in stappen van 25 mm, hoewel aangepaste lengtes gebruikelijk zijn. Langere slagen vergroten het risico op knikken van de stang en vereisen dat de knikbelasting van de cilinder wordt gecontroleerd in relatie tot de uitgeoefende drukkracht.

Bedrijfsdruk

De meeste industriële pneumatische cilinders zijn geschikt voor 1 tot 10 bar (14,5 tot 145 PSI) werkdruk. De meest voorkomende fabrieksluchttoevoer is 6–7 bar. Controleer vóór installatie altijd de maximale bedrijfsdruk van een cilinder; als u deze overschrijdt, kunnen afdichtingen scheuren of eindkappen vervormen.

Staafdiameter en knikweerstand

Bij compressie- (duw)belastingen moet de stang worden gecontroleerd op knikken, vooral bij lange slagen. De veilige drukbelasting is afhankelijk van de staafdiameter, de vrije kniklengte en de montageconfiguratie. Een cilinder met een stang van 20 mm en een vrije lengte van 800 mm mag alleen veilig hanteren 3–4 kN bij compressie - aanzienlijk minder dan de theoretische zuigerkracht.

Bedrijfstemperatuur

Standaardcilinders met NBR-afdichtingen werken tussen -20°C en 80°C . Voor hogere temperaturen (tot 200°C) zijn Viton- of PTFE-afdichtingen vereist. Foodgrade- en cleanroomvarianten maken gebruik van speciale materialen en oppervlaktebehandelingen om te voldoen aan de sanitaire en besmettingsnormen.

Montagestijl

De manier waarop een cilinder op een machineframe wordt gemonteerd, heeft aanzienlijke gevolgen voor de verdeling en uitlijning van de belasting. Veel voorkomende montagestijlen zijn onder meer:

• Voet-/flensmontage: Stevige, vaste montage. Beste voor puur lineaire belastingen zonder hoekvariatie.
• Gaffelbevestiging (achterste draaipunt): Zorgt ervoor dat de cilinder kan draaien, waardoor belastingen kunnen worden opgevangen die tijdens de slag van hoek veranderen.
• Tapbevestiging: Draait vanaf de zijkant, geschikt voor zware toepassingen met aanzienlijke hoekbewegingen.
• Stangeindbevestigingen: Bolvormige stangogen of gaffelstanguiteinden aan de punt maken hoekuitlijning op het lastaansluitpunt mogelijk.

Waar luchtcilinders worden gebruikt: toepassingen in de echte wereld

Pneumatische cilinders verschijnen in vrijwel elke branche waar geautomatiseerde bewegingen betrokken zijn. Hun snelheid, eenvoud en zuiverheid (uitlaatlucht is gewoon lucht, geen olie) maken ze tot de favoriete actuator in talloze omgevingen.

Productie- en assemblageautomatisering

In autofabrieken drijven pneumatische cilinders robotlasarmaturen, onderdeelklemmen, perspassingsgereedschappen en transportbandomleiders aan. Eén enkele assemblagelijn kan honderden tot duizenden luchtcilinders bevatten die werken met cyclussnelheden van 30 tot 120 cycli per minuut . De herhaalbaarheid van pneumatische positionering – met hardstop-eindposities – maakt ze betrouwbaar voor productie van grote volumes.

Verpakkingsmachines

Vulmachines, sluitkoppen, etiketapplicators, dozenopzetters en dozensluiters zijn allemaal afhankelijk van pneumatische cilinders voor snelle, herhaalbare bewegingen. Een bottellijn die 600 flessen per minuut draait, laat de vulcilinder 10 keer per seconde ronddraaien, wat extreme eisen stelt aan de levensduur van de afdichtingen en de responstijd van de kleppen.

Voedsel- en drankverwerking

Roestvrijstalen cilinders met FDA-conforme afdichtingen worden gebruikt bij hetportioneren van vlees, bakkerijmachines, zuivelverwerking en groentesortering. De mogelijkheid om apparatuur schoon te spoelen met water en schoonmaakmiddelen zonder de actuator te beschadigen, is in deze omgeving een cruciaal voordeel ten opzichte van hydraulische alternatieven.

Medische en farmaceutische apparatuur

Cleanroom-compatibele cilinders gemaakt van geanodiseerd aluminium of roestvrij staal met afdichtingen met lage ontgassing verschijnen in tabletpersmachines, spuitvulapparatuur en diagnostische analysatoren. Deze cilinders moeten voldoen aan strenge vervuilingsnormen en werken vaak mee Lucht van instrumentkwaliteit gefilterd tot 0,01 µm .

Bouw en zwaar materieel

Terwijl grote bouwmachines voornamelijk hydraulische cilinders gebruiken vanwege hun superieure kracht-grootteverhouding, verschijnen pneumatische cilinders in luchtremmen voor vrachtwagens en treinen, pneumatische hamers, klinkgereedschappen en deurbedieningsmechanismen. Perslucht van 8–10 bar kan remkrachten genereren die voldoende zijn om een ​​gelede vrachtwagen van 40 ton betrouwbaar tot stilstand te brengen in natte en stoffige omstandigheden.

Afdrukken en papierverwerking

Rotatieoffsetpersen, vellenpersen en papierconversiemachines maken gebruik van pneumatische cilinders voor het aanpassen van de knijprol, het aan/uit gooien van afdrukken, controle van de inktfontein en grijpermechanismen. De snelheid van de pneumatische bediening komt overeen met de hoge loopsnelheden van moderne persen, waarvan sommige zelfs boven de 100 draaien 15.000 vellen per uur .

Landbouwmachines

Plantmachines, spuitmachines en oogstapparatuur maken gebruik van luchtcilinders voor het afsluiten van de zaaddosering, het inklappen van de spuitboom en de bediening van de achterklep. Robuustheid in buitenomgevingen met stof, modder en temperatuurschommelingen van -30°C tijdens opslag in de winter tot 50°C tijdens veldwerk in de zomer is een belangrijke vereiste voor pneumatische landbouwcomponenten.

Luchtcilinders versus hydraulische cilinders versus elektrische actuatoren

Wanneer ingenieurs een actuatortype selecteren, vergelijken ze pneumatische cilinders met twee hoofdalternatieven: hydraulische cilinders en elektrische actuatoren (servo- of stappenaangedreven lineaire trappen). Elke technologie heeft een duidelijke ‘sweet spot’.

De energie-efficiëntie van pneumatische systemen – vaak genoemd rond In totaal 10-15% als we rekening houden met compressorinefficiëntie, distributieverliezen en uitlaatgasverliezen – is dit hun grootste zwakte in de context van moderne energiebewuste productie. De lage kosten per eenheid, de betrouwbaarheid en de wijdverspreide beschikbaarheid van persluchtinfrastructuur in fabrieken blijven echter pneumatische cilinders tot de praktische standaard maken voor toepassingen met hoge snelheid en matige kracht.

Elektrische actuatoren worden steeds competitiever voor toepassingen die nauwkeurige tussenpositionering, krachtcontrole of programmeerbare bewegingsprofielen vereisen – mogelijkheden die standaard pneumatische cilinders niet kunnen evenaren zonder toevoeging van proportionele kleppen en feedbacksensoren, waardoor de complexiteit en de kosten aanzienlijk toenemen.

Het pneumatische circuit: hoe luchtcilinders op een systeem worden aangesloten

Een air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Luchtbehandelingseenheid (FRL)

De FRL-eenheid – filter, regelaar, smeerapparaat – conditioneert de perslucht voordat deze de cilinder bereikt. Het filter verwijdert fijnstof en vocht; de regelaar stelt de werkdruk in; het smeerapparaat (tegenwoordig minder vaak gebruikt met moderne zelfsmerende afdichtingen) voegt een fijne olienevel toe om interne componenten te beschermen. Het bedienen van een cilinder met vuile, natte of verkeerd geperste lucht is de voornaamste oorzaak van vroegtijdig falen van de afdichting.

Directionele regelkleppen

Solenoïdegestuurde directionele kleppen - typisch 5/2- of 5/3-wegconfiguraties — bepalen welke poort van een dubbelwerkende cilinder toevoerlucht ontvangt en welke uitlaatlucht. Reactietijden van 5–15 milliseconden zijn typisch voor standaard magneetventielen. Bij hogesnelheidstoepassingen kunnen voorgestuurde of schotelkleppen worden gebruikt voor sneller schakelen.

Stroomregelkleppen

Meter-out-stroomregelaars zijn de standaardbenadering voor snelheidsregeling in pneumatische cilinders. Ze beperken de uitlaatstroom die de cilinder verlaat, waardoor een tegendruk ontstaat die de zuigersnelheid dempt en regelt. Meter-in (beperking van het aanbod) wordt in specifieke situaties gebruikt, maar kan bij wisselende belastingen een inconsistente snelheid veroorzaken.

Drukregelaars en veiligheidskleppen

Individuele point-of-use-regelaars zorgen ervoor dat verschillende cilinders in hetzelfde systeem met verschillende drukken kunnen werken, bijvoorbeeld een zachte klemkracht op een kwetsbaar onderdeel naast een krachtige persoperatie. Veiligheidsuitlaatkleppen onderbreken de luchttoevoer naar hele zones of machines in noodstopsituaties, waardoor opgeslagen energie veilig vrijkomt.

Veelvoorkomende problemen met luchtcilinders en hoe u deze kunt diagnosticeren

Zelfs goed gespecificeerde en correct geïnstalleerde pneumatische cilinders ondervinden na verloop van tijd problemen. Het kennen van de meest voorkomende storingsmodi bespaart diagnostische tijd en voorkomt ongeplande downtime.

Luchtlekkage

Externe lekkage rond de zuigerstang of poortfittingen is meestal waarneembaar door geluid of door zeepwater aan te brengen en te letten op luchtbellen. Interne lekkage voorbij de zuigerafdichting zorgt ervoor dat de cilinder kruipt of niet in positie blijft onder belasting - hoorbaar als lucht die door de uitlaatpoort ontsnapt wanneer de cilinder de opdracht krijgt om vast te houden. Vervanging van afdichtingen is de standaardreparatie; Voor de meeste ISO-standaardcilinders zijn vervangingssets verkrijgbaar.

Langzame of inconsistente beweging

Trage cilinders worden vaak veroorzaakt door een beperkte doorstroming van een verstopt filter, te kleine slangen, een gedeeltelijk gesloten debietregeling of een versleten of vervuilde richtingsklep. Controleer de toevoerdruk bij de cilinderpoort (niet alleen bij de compressor) – aanzienlijke drukdalingen bij lange slangen of ondermaatse fittingen komen vaak voor in fabrieken waar het distributiesysteem in de loop der jaren organisch is gegroeid.

Rod Scoring en voortijdige slijtage van afdichtingen

Zijwaartse belastingen – krachten die loodrecht op de cilinderas worden uitgeoefend – versnellen de slijtage van stanglagers en afdichtingen. De cilinder is uitsluitend ontworpen voor axiale belastingen. Als de toepassing de stang onderwerpt aan zijdelingse belasting, moet een lineaire geleider of extern lager worden toegevoegd om de belasting buiten de as te dragen. Vervuilde lucht (deeltjes of water) veroorzaakt ook schurende slijtage in de loop.

Einde-van-slag-bonken en impactschade

Wanneer een cilinder het einde van zijn slag bereikt en de zuiger met hoge energie tegen de eindkap botst, ontstaan er schokgolven, geluid en mechanische spanning. Het afstellen van de ingebouwde kussenkleppen (de naald met de klok mee draaien om de restrictie te vergroten) is de eerste stap. Als de cilinder geen demping heeft, kunnen externe schokdempers of instelbare vertragingsregelaars aan het circuit worden toegevoegd.

Cilinder beweegt niet

Een cilinder die helemaal niet beweegt, wijst meestal op: geen luchttoevoer (klep schakelt niet, geblokkeerde leiding, gesloten isolator), vastgelopen zuiger door corrosie (vaak na lange opslag zonder smering), of een gebroken stang als gevolg van overmatige zijbelasting of overdruk. Systematische controle – verifieer de druk bij de poort, bevestig de klepschakeling met een solenoïde-indicator en inspecteer vervolgens de cilinder mechanisch – om de oorzaak snel te achterhalen.

Beste onderhoudspraktijken voor pneumatische cilinders

Moderne luchtcilinders zijn ontworpen voor minimaal onderhoud, maar ‘minimaal’ is niet hetzelfde als ‘nul’. Een gestructureerde aanpak van preventief onderhoud verlengt de levensduur aanzienlijk.

• Houd de lucht schoon en droog: Tap het water uit de compressortank af en filter regelmatig. Installeer een gekoelde luchtdroger op systemen in vochtige omgevingen. Een drukdauwpunt van 3°C of lager bij de cilinder is een goed doelwit. Water in de perslucht veroorzaakt corrosie in de loop en zet de elastomeerafdichtingen op.
• Inspecteer de toestand van de hengel wekelijks: Krassen op het chroomoppervlak van de stang beschadigen bij elke slag de stangafdichting. Verwijder bronnen van mechanisch contact met de stang (lasspatten, niet goed uitgelijnde bevestigingen) onmiddellijk en vervang ingekerfde stangen voordat deze de afdichting vernietigen.
• Afdichtingen proactief vervangen: Veel fabrieken vervangen cilinderafdichtingssets met een vast interval, meestal elke keer 2 tot 3 jaar op hoogcyclische apparatuur – in plaats van te wachten op storingen. Ongeplande stilstand van een productielijn kost doorgaans veel meer dan een afdichtingsset en 30 minuten arbeid.
• Bevestigingsmateriaal controleren: Door trillingen worden bouten, gaffelpennen en borgmoeren van het stanguiteinde losgemaakt. Door een loszittende draaipen kan een cilinder zijwaarts spannen, waardoor zijbelastingen ontstaan ​​die de slijtage versnellen. Controleer de bevestigingshardware elk kwartaal op apparatuur met hoge cycli of hoge trillingen.
• Monitor op kruip of positieafwijking: Een dubbelwerkende cilinder die een statische lading vasthoudt, mag niet gaan driften. Langzame positieveranderingen onder belasting duiden op een bypass van de zuigerafdichting – een waarschuwingssignaal voor een dreigende storing voordat dit een veiligheidsprobleem of kwaliteitsdefect wordt.
• Houd reservecilinders of afdichtingssets bij de hand: Voor kritische productiecilinders reduceert het hebben van een complete reserve-eenheid op de plank de MTTR (Mean Time to Repair) van uren naar minuten. Standaard ISO-cilinders van voorraadhoudende distributeurs kunnen snel worden geleverd, maar op maat gemaakte of gespecialiseerde eenheden kunnen een levertijd van enkele weken hebben.

Innovaties en trends in pneumatische cilindertechnologie

Hoewel het basisprincipe van een pneumatische cilinder niet is veranderd, blijven fabrikanten de technologie op zinvolle manieren verfijnen en uitbreiden.

Geïntegreerde positiedetectie en IO-Link

IO-Link-compatibele sensoren die op standaardcilinders zijn gemonteerd, bieden nu continue positiefeedback, diagnostiek (aantal cycli, temperatuur, bedrijfsuren) en parametrering via een tweedraads digitale interface. Hierdoor verandert de pneumatische cilinder van een ‘domme’ actuator naar een intelligent onderdeel van een Industrie 4.0-architectuur, waardoor voorspellend onderhoud en monitoring op afstand mogelijk wordt zonder dat er speciale bedrading aan te pas komt.

Proportionele pneumatiek

Proportionele druk- en stroomkleppen, gecombineerd met positietransducers, maken kracht- en positiecontrole in een gesloten lus van luchtcilinders mogelijk. Hoewel ze niet overeenkomen met de precisie van servo-elektriciteit, kunnen deze systemen een herhaalbaarheid van de positionering bereiken ±0,1 mm en gecontroleerde krachttoepassing – mogelijkheden die voorheen beperkt waren tot hydraulische of elektrische actuatoren. De kosten blijven hoger dan bij eenvoudige aan/uit-pneumatiek, maar lager dan bij volledige servo-elektrische systemen.

Energieterugwinning en efficiëntie

Perslucht is duur; het genereren van 1 kW mechanisch werk uit perslucht kost doorgaans kosten 7-8 keer meer dan hetzelfde werk van een elektromotor. Dit heeft de ontwikkeling gestimuleerd van drukverhogingssystemen, luchtbesparende circuits die de toevoer halverwege de slag onderbreken, en terugwinningssystemen die uitlaatenergie opvangen. Sommige fabrikanten melden een luchtbesparing van 30-50% in geoptimaliseerde circuits.

Lichtgewicht en corrosiebestendige materialen

Zeer sterk geanodiseerd aluminium, vezelversterkte polymeren en roestvrijstalen cilinders verminderen het gewicht – belangrijk in toepassingen waarbij de cilinder op een bewegend onderdeel is gemonteerd – terwijl ze bestand zijn tegen agressieve schoonmaakchemicaliën, zoutnevel en blootstelling aan buitenomstandigheden. Cilinders van medische kwaliteit zijn overal voorzien van elektrolytisch gepolijst roestvrij staal om potentiële besmettingsbronnen te elimineren.

Miniaturisatie

Vooruitgang op het gebied van precisiebewerking en afdichtingstechnologie heeft de minimaal bruikbare boringdiameter van productieluchtcilinders opgedreven 2,5 mm , met slagen zo kort als 1 mm. Deze microcilinders worden gebruikt in medische diagnostische apparatuur, halfgeleiderhantering en micro-assemblagetoepassingen waarbij elke gram en millimeter ertoe doet.
