Soorten luchtcilinders: een complete gids

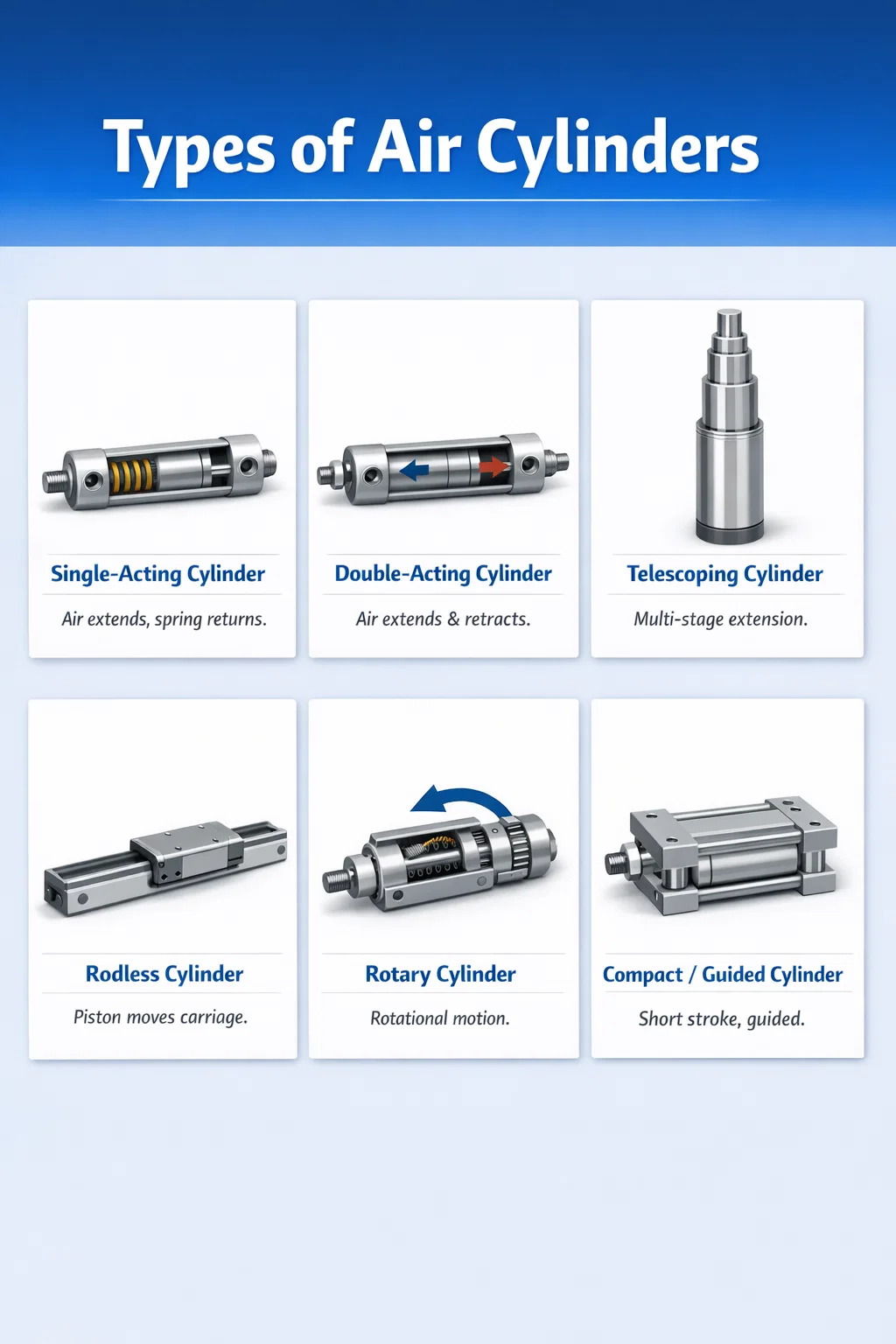

Wat zijn de verschillende soorten luchtcilinders?

Lucht cilinders – ook wel pneumatische cilinders genoemd – zetten persluchtenergie om in mechanische lineaire of roterende beweging. Er zijn zes primaire soorten luchtcilinders gebruikt in industriële, automobiel- en productietoepassingen: enkelwerkende cilinders, dubbelwerkende cilinders, telescopische cilinders, stangloze cilinders, roterende cilinders en compacte/geleide cilinders. Elk type dient een specifiek mechanisch doel, en het kiezen van de verkeerde kan leiden tot voortijdige slijtage, energieverspilling of regelrechte systeemstoringen.

Het begrijpen van deze categorieën is niet alleen academisch; de wereldwijde markt voor pneumatische cilinders werd ongeveer geschat 14,2 miljard dollar in 2023 en zal naar verwachting gestaag groeien tot 2030, gedreven door de vraag naar automatisering op het gebied van verpakkingen, voedselverwerking en auto-assemblage. De juiste cilinderkeuze heeft rechtstreeks invloed op de cyclustijd, het energieverbruik en de onderhoudsintervallen.

Enkelwerkende luchtcilinders

Enkelwerkende cilinders gebruiken perslucht om de zuiger slechts in één richting te bewegen. De teruggaande slag wordt bewerkstelligd door een interne veer of een externe mechanische kracht zoals de zwaartekracht. Dit behoren tot de eenvoudigste en meest kosteneffectieve pneumatische cilinders die verkrijgbaar zijn.

Hoe enkelwerkende cilinders werken

Perslucht komt binnen via een enkele poort en duwt de zuiger naar voren. Wanneer de luchtdruk wordt opgeheven, duwt de interne veer de zuiger terug naar zijn oorspronkelijke positie. Omdat een veer de helft van het werk doet, wordt de effectieve uitgangskracht verminderd door de veerweerstand – meestal daartussenin 10% en 20% afhankelijk van veerstijfheid en cilindergrootte.

Veel voorkomende toepassingen

• Het spannen en vasthouden van werkstukken tijdens de bewerking
• Stempel- en ponsbewerkingen waarbij de terugslag geen kracht vereist
• Deur- en poortactuatoren waarbij de zwaartekracht de terugkeer ondersteunt
• Remmechanismen en veiligheidsvergrendelingen
• Landbouwapparatuur zoals zaaimachines en plantmechanismen

Enkelwerkende cilinders hebben de voorkeur als het luchtverbruik tot een minimum moet worden beperkt, omdat er alleen lucht wordt verbruikt tijdens de arbeidsslag. Bij hoogcyclische toepassingen met 50-100 cycli per minuut vertaalt dit zich in aanzienlijke besparingen op perslucht tijdens een productiedienst.

Beperkingen om te overwegen

De slaglengte van enkelwerkende cilinders is beperkt omdat langere slagen langere veren vereisen, die boringruimte in beslag nemen en het bruikbare cilinderoppervlak verkleinen. In de praktijk beperken de meeste fabrikanten veerretourcilinders tot slagen van 100 mm (ongeveer 4 inch) of minder. Daarnaast wordt een dubbelwerkend ontwerp praktischer.

Dubbelwerkende luchtcilinders

Dubbelwerkende cilinders zijn het meest gebruikte type pneumatische cilinder in de industriële automatisering. Ze gebruiken perslucht om zowel de uitschuif- als de intrekbeweging aan te drijven, waardoor de machinist volledige controle krijgt over de kracht en snelheid in beide richtingen.

Constructie en werkingsprincipe

Een dubbelwerkende cilinder heeft twee luchtpoorten: één aan elke kant van de zuiger. Wanneer lucht de poort aan het uiteinde van de dop binnendringt, schuift de zuiger uit. Wanneer lucht in de poort aan het stanguiteinde wordt geleid, trekt de zuiger zich terug. Een directionele regelklep (meestal een 4/2 of 5/2 magneetklep) wisselt de luchtstroom tussen de twee poorten. Omdat er geen veer bij betrokken is, het gebied met volledige boring draagt bij aan het vergroten van de kracht , waardoor deze cilinders aanzienlijk krachtiger zijn dan hun enkelwerkende tegenhangers met dezelfde boringdiameter.

Verschillen in krachtberekening tussen slagen

Eén belangrijk onderscheid: de uitschuif- en terugtrekkrachten zijn niet gelijk. Bij de verlengde slag wordt de kracht berekend op basis van het volledige booroppervlak. Bij de terugtrekslag neemt de zuigerstang een deel van de boring in beslag, waardoor het effectieve oppervlak – en dus de terugtrekkracht – iets kleiner is. Voor een cilinder met een boring van 50 mm en een stang van 20 mm bij 6 bar is de uitschuifkracht ongeveer 1.178 N terwijl de terugtrekkracht tot ruwweg daalt 990 N . Met deze asymmetrie moet rekening worden gehouden bij ontwerpen waarbij de terugtrekkracht van cruciaal belang is.

Typische gebruiksscenario's

• Pick-and-place-automatisering in assemblagelijnen
• Transportomleiders en sorteersystemen
• Klemmen en uitwerpers voor spuitgietmachines
• Robotisch gereedschap aan het einde van de arm
• Lassen en persen van carrosserieën voor auto's

Dubbelwerkende luchtcilinders zijn verkrijgbaar in boringmaten variërend van 8 mm tot ruim 320 mm , die krachtuitvoer bestrijkt van enkele newtons tot tientallen kilonewtons. Dankzij dit brede assortiment zijn ze aanpasbaar aan vrijwel elke industriële toepassing.

Telescopische luchtcilinders

Telescopische cilinders zijn ontworpen voor toepassingen waarbij een lange slag nodig is, maar de ingetrokken (ingeklapte) lengte kort moet blijven. Ze bereiken dit door meerdere geneste buizen te gebruiken – podia of mouwen genoemd – die zich opeenvolgend in elkaar uitstrekken.

Enkelwerkende versus dubbelwerkende telescopische ontwerpen

Telescopische cilinders zijn verkrijgbaar in zowel enkelwerkende als dubbelwerkende configuraties. Enkelwerkende versies zijn eenvoudiger en goedkoper, maar zijn voor het intrekken afhankelijk van de zwaartekracht of het gewicht van de last, waardoor ze vooral geschikt zijn voor verticaal heffen. Dubbelwerkende telescopische cilinders kunnen onder kracht uit- en intrekken, waardoor horizontale of omgekeerde montage mogelijk is, hoewel hun constructie aanzienlijk complexer is en de kosten aanzienlijk hoger.

Belangrijkste toepassingen

• Dumpwagens en kipperopbouwen waarvoor 3-5-traps cilinders nodig zijn
• Schaarhoogwerkers en hoogwerkers
• Theaterpodiummachines en entertainmenttuigage
• Verlengstukken voor brandweerwagenladders

Een drietraps telescopische cilinder met een ingeklapte lengte van 600 mm kan een volledig verlengde slag van meer dan bereiken 1.700 mm - bijna drie keer de ingetrokken lengte. Deze ruimtelijke efficiëntie is onmogelijk te bereiken met een conventionele enkelstangcilinder.

Krachtreductie in fasen

Eén belangrijke technische overweging: elke opeenvolgende fase in een telescopische cilinder heeft een kleinere boring dan de vorige de uitgangskracht neemt af naarmate de cilinder verder uitsteekt . Ontwerpers moeten de cilinder dimensioneren op basis van de slechtst denkbare belastingspositie, die meestal optreedt bij of bijna volledige uitstrekking wanneer de kracht minimaal is.

Stangloze luchtcilinders

Stangloze pneumatische cilinders elimineren de traditionele zuigerstang volledig, maar brengen in plaats daarvan de beweging van de zuiger over op een externe wagen of glijden door een gleuf of magnetische koppeling. Dit ontwerp verdubbelt de effectieve slag voor een gegeven installatielengte vergeleken met een conventionele stangcilinder, waardoor ze uiterst waardevol zijn in omgevingen met beperkte ruimte.

Stangloze cilinders met mechanische sleuf

Bij een ontwerp met een mechanische sleuf (of band) heeft het cilinderlichaam een sleuf in de lengterichting. Via deze sleuf is de interne zuiger verbonden met een externe wagen. Een flexibele metalen of plastic band dicht de sleuf aan beide zijden van het aansluitpunt af om luchtlekkage te voorkomen. Deze cilinders kunnen directe zijbelastingen aan en zijn geschikt voor toepassingen die een hoge geleidingsnauwkeurigheid vereisen.

Magnetisch gekoppelde stangloze cilinders

Magnetisch gekoppelde stangloze cilinders maken gebruik van een afgedichte interne zuiger voorzien van sterke permanente magneten. Een externe wagen uitgerust met tegengestelde magneten volgt de beweging van de zuiger door de cilinderwand zonder enige fysieke gleuf. Dit volledig afgedichte ontwerp is ideaal voor cleanroom-, food-grade- en washdown-omgevingen omdat er geen opening is waardoor vervuiling kan binnendringen of smeermiddelen kunnen ontsnappen. Het nadeel is een lager maximaal zijlaadvermogen vergeleken met sleufversies.

Waar stangloze cilinders uitblinken

• Lineaire transfereenheden in verpakkings- en etiketteermachines
• Horizontale shuttlesystemen in CNC-bewerkingscentra
• Productie van medische apparatuur waarbij besmetting een probleem is
• Portaalsystemen en positioneringstafels met meerdere assen

Standaard stangloze cilinders zijn verkrijgbaar met slaglengtes vanaf 50 mm tot ruim 10.000 mm . Voor zeer lange slagen worden anti-rotatiegeleiders en middensteunen aanbevolen om doorzakken van de loop en drift van de wagen te voorkomen.

Roterende luchtcilinders

Terwijl de meeste pneumatische cilinders een lineaire beweging produceren, zetten roterende luchtcilinders de energie van perslucht om in een hoekbeweging (rotatie). Ze worden vaak pneumatische roterende actuatoren genoemd. Deze onderscheiden zich van luchtmotoren: roterende cilinders produceren rotatie met beperkte hoek (meestal 90°, 180° of 270°) in plaats van continu centrifugeren.

Roterende actuatoren met tandheugel en rondsel

Het meest voorkomende ontwerp van roterende cilinders maakt gebruik van een of twee lineaire zuigers die zijn verbonden met een tandheugeltandwiel, dat een rondselas aandrijft. Lucht duwt de zuiger(s), de tandheugel roteert het rondsel en het koppel wordt overgebracht naar de uitgaande as. Ontwerpen met twee racks balanceren de belasting en bijna het dubbele van het uitgaande koppel voor een gegeven boormaat. Rotatiehoeken zijn instelbaar via externe aanslagen, doorgaans tussen 0° en 270°.

Roterende actuatoren van het vaantype

Vaanactuators gebruiken een peddel (vaan) die aan de uitgaande as is bevestigd in een ronde behuizing. Luchtdruk aan één kant van de schoep roteert de as; lucht aan de andere kant draait het terug. Ontwerpen met één lamel maken maximaal 280° rotatie , terwijl ontwerpen met dubbele schoepen beperkt zijn tot ongeveer 100° maar bieden een hoger koppel in een compactere behuizing.

Typische toepassingen

• Klepaansturing in procesleidingen (kwartslagkogelkranen, vlinderkleppen)
• Indexeringstafels en draaipositionering in de montageautomatisering
• Robotachtige pols- en ellebooggewrichten
• Deelomdraaien en oriëntatie in overdrachtlijnen
• Deur- en luikactuatoren op industriële apparatuur

Compacte en geleide luchtcilinders

Compacte en geleide cilinders zijn gespecialiseerde varianten die twee zeer specifieke uitdagingen aanpakken: extreem krappe installatieruimtes en toepassingen waarbij de zuigerstang rotatie- of zijdelingse belastingen moet weerstaan zonder afhankelijk te zijn van externe geleidingssystemen.

Compacte cilinders met korte slag

Deze eenheden, ook wel pannenkoekcilinders of platte cilinders genoemd, hebben een minimale lichaamslengte ten opzichte van hun boring. Beroertes zijn doorgaans beperkt tot 1 mm tot 50 mm . Dankzij hun platte profiel kunnen ze worden gemonteerd in krappe ruimtes waar een standaard cilinderlichaam simpelweg niet zou passen. Veel voorkomende gebruiksscenario's zijn onder meer het persen van PCB's, het distribueren van labels en het micropositioneren in halfgeleiderapparatuur.

Geleide cilinders (dubbelstang).

Geleide cilinders bevatten twee parallelle zuigerstangen die zijn verbonden met een gemeenschappelijke frontplaat. Deze configuratie voorkomt rotatie van de staaf en biedt een hoge weerstand tegen momentbelastingen (krachten uit het midden). Geleide cilinders kunnen zijbelastingen aan 4 tot 10 keer groter dan een standaard cilinder met één stang met dezelfde boring, waardoor bij veel toepassingen de noodzaak voor een afzonderlijke externe lineaire geleiding wordt geëlimineerd.

Schuifeenheidcilinders

Cilinders met schuifunits integreren een geleide slede rechtstreeks op het cilinderlichaam. De wagen rijdt op lineaire lagers of recirculerende kogelrails en biedt een vlak montageoppervlak voor gereedschaps- of werkstukbevestigingen. Deze alles-in-één units verkorten de ontwerp- en montagetijd aanzienlijk bij automatiseringsprojecten op maat. Festo, SMC en Parker bieden allemaal modulaire schuifeenheden met verwisselbare slaglengtes en lagerconfiguraties.

Vergelijking van luchtcilindertypen in één oogopslag

Cilindermontagestijlen en hun impact op de prestaties

Ongeacht het cilindertype heeft de montageconfiguratie een direct effect op de prestaties, levensduur en belastingbeheer. Standaard ISO 15552- en NFPA T3.6.7-cilinders bieden verwisselbare montage-interfaces, wat vervanging bij verschillende fabrikanten vereenvoudigt.

• Voetsteun (MS1/MS2): Vaste basismontage; Ideaal voor in-line push/pull met goed uitgelijnde ladingen. Een verkeerde uitlijning brengt buigspanning over op de stang en afdichtingen.
• Flensmontage (MF1/MF2): Voor- of achterflensbouten rechtstreeks op een machineplaat. Uitstekend geschikt voor toepassingen met stijve, in-line belastingen.
• Gaffelbevestiging (MP1/MP3): Zorgt ervoor dat de cilinder kan draaien terwijl de last in een boog beweegt. Wordt veelvuldig gebruikt in deuropeners, koppelingsmechanismen en kantelsystemen. Voor volledige articulatie moet aan de stangzijde een gaffel aan het stanguiteinde (MP5) worden gebruikt.
• Tapbevestiging (MT1/MT4): Zorgt ervoor dat het cilinderlichaam in één vlak kan zwaaien. Gebruikelijk in industriële persen en materiaalbehandeling waarbij draaibeweging vereist is.

Onjuiste montage is een van de meest voorkomende oorzaken van vroegtijdig falen van de afdichting en het invreten van de stang. Studies door toonaangevende fabrikanten van pneumatische cilinders geven dit aan meer dan 30% van de cilinderstoringen in het veld zijn te wijten aan verkeerde uitlijning en onjuiste montage en niet aan materiaal- of fabricagefouten.

Belangrijke specificaties die u moet begrijpen bij het selecteren van luchtcilinders

Het selecteren van een luchtcilinder gaat verder dan alleen het kiezen van een type. Verschillende technische parameters moeten samen worden geëvalueerd om ervoor te zorgen dat de cilinder betrouwbaar presteert gedurende de beoogde levensduur.

Boringdiameter en uitgangskracht

De uitgangskracht wordt bepaald door de formule F = P × A, waarbij P de toevoerdruk is en A het effectieve zuigeroppervlak. Bij een standaard voedingsdruk van 6 bar (87 psi) Een cilinder met een boring van 50 mm produceert ongeveer 1.178 N bij de verlengde slag, terwijl een cilinder met een boring van 80 mm ongeveer 3.016 N produceert. De boringmaten zijn gestandaardiseerd volgens ISO 6432 en ISO 15552 om maatberekeningen en inkoop te vereenvoudigen.

Slaglengte en knikrisico

Bij cilinders met lange slag onder drukbelasting kan de zuigerstang doorbuigen (kolombreuk) als de stangdiameter te klein is. Ingenieurs gebruiken de kolomformule van Euler om kniklimieten te controleren, en de meeste fabrikanten bieden lastslaggrafieken waarin automatisch een veiligheidsfactor van 3:1 tot 5:1 . Wanneer een standaard staafdiameter onvoldoende is, moeten overmaatse staafopties of externe geleidingssystemen worden gespecificeerd.

Bedrijfstemperatuur en afdichtingsmateriaal

Standaard NBR (nitril) afdichtingen dekken bedrijfstemperaturen vanaf -20°C tot 80°C . Voor verhoogde temperaturen tot 200°C worden siliconen- of PTFE-afdichtingen gebruikt. Voor omgevingen met lage temperaturen (zo koud als -40°C) zijn speciaal samengestelde polyurethaan- of nitrilverbindingen voor lage temperaturen verkrijgbaar. De keuze van het afdichtingsmateriaal wordt ook beïnvloed door de mediacompatibiliteit. Als de cilinder bijvoorbeeld wordt gebruikt in een voedselverwerkingsomgeving waar regelmatig wordt schoongespoeld met bijtende reinigingsmiddelen, zijn EPDM-afdichtingen en roestvrijstalen behuizingen de juiste specificatie.

Demping aan het einde van de slag

Bij hoge cyclussnelheden veroorzaakt een zuiger die het einde van zijn slag bereikt zonder demping een aanzienlijke mechanische impact, waardoor geluid ontstaat en de slijtage van interne componenten wordt versneld. Verstelbare pneumatische kussens vangen een klein volume lucht op aan het einde van de slag, waardoor een progressieve vertraging ontstaat. Goed afgestelde kussens kunnen de impactkrachten verminderen 80% tot 95% vergeleken met niet-gedempte cilinders die met dezelfde snelheid en belasting draaien.

Onderhoudsfactoren die de levensduur van de luchtcilinder verlengen

Zelfs de hoogste kwaliteit pneumatische cilinder zal voortijdig falen als het systeem waarin hij werkt niet goed wordt onderhouden. De volgende factoren zijn het meest kritisch.

Luchtkwaliteit en filtratie

Vocht en deeltjesverontreiniging in perslucht zijn de belangrijkste oorzaken van interne corrosie en degradatie van afdichtingen. ISO 8573-1 Klasse 3 luchtkwaliteit (deeltjes ≤ 5 µm, drukdauwpunt ≤ 3°C, olieconcentratie ≤ 1 mg/m³) wordt algemeen aanvaard als minimumnorm voor pneumatische cilinders. Het gebruik van een geschikte FRL-eenheid (filter-regulator-smeerapparaat) op elk circuit verlengt de levensduur van de afdichting twee tot drie keer vergeleken met ongefilterde, ongesmeerde systemen.

Smeerpraktijken

Moderne pneumatische cilinders worden vaak voorgesmeerd met duurzaam vet geleverd en zijn ontworpen voor niet-gesmeerde luchtsystemen. Het toevoegen van olienevelsmering aan dergelijke cilinders kan het in de fabriek aangebrachte vet wegspoelen en de levensduur verkorten. Controleer altijd bij de fabrikant of smering van de luchtleidingen wordt aanbevolen of gecontra-indiceerd voor een specifiek cilindermodel.

Rod Wiper en externe verontreiniging

In stoffige of vuile omgevingen wordt het vuil dat aan de zuigerstang kleeft bij elke terugtrekslag terug de cilinder in getrokken, waardoor de stangafdichting als schuurmiddel wordt aangetast. Stangafstrijkers – ook wel schraperringen genoemd – zijn een standaardvoorziening op de meeste industriële cilinders, maar moeten worden geïnspecteerd en vervangen als onderdeel van een preventief onderhoudsschema, doorgaans elke 6 tot 12 maanden in omgevingen met veel vervuiling.

Hoe u het juiste type pneumatische cilinder kiest

Om het juiste cilindertype voor een bepaalde toepassing te bepalen, moet u een eenvoudig beslissingsproces doorlopen op basis van functionele vereisten.

1. Definieer het bewegingstype: Is de vereiste beweging lineair, hoekig of roterend? Lineaire beweging verwijst naar standaard, stangloze, compacte of geleide cilinders. Hoekbewegingen wijzen op roterende actuatoren.
2. Bepaal de krachtvereisten: Bereken de belasting inclusief wrijving, traagheid en eventuele verticale zwaartekrachtcomponenten. Voeg een veiligheidsfactor van minimaal 1,5× toe en selecteer een boringdiameter uit de krachttabellen van de fabrikant.
3. Bepaal de slag: Als de slag kort is en er weinig ruimte is, is een compacte cilinder geschikt. Als de slag lang is maar de installatielengte beperkt is, moet een stangloze of telescopische cilinder worden overwogen.
4. Beoordeel de omgevingsomstandigheden: Extreme temperaturen, blootstelling aan chemicaliën, vereisten voor reiniging en stofniveaus hebben allemaal invloed op het materiaal van de behuizing, de keuze van afdichtingen en de specificaties van de oppervlakteafwerking.
5. Controleer de cyclussnelheid en inschakelduur: Toepassingen met hoge snelheid en hoge cycli vereisen de juiste demping, adequate poortafmetingen en potentieel thermisch robuuste afdichtingsverbindingen om de hitte te verwerken die wordt gegenereerd door herhaalde compressie.
6. Evalueer de vereisten voor zijbelasting en momentbelasting: Als de cilinder wordt blootgesteld aan krachten buiten de as, is een geleide cilinder of externe lineaire geleiding essentieel om voortijdige slijtage van de stangafdichtingen en bussen te voorkomen.

Door deze gestructureerde aanpak te volgen, kunnen de meeste ingenieurs bij de eerste poging vol vertrouwen het juiste pneumatische cilindertype en -formaat specificeren, waardoor dure herontwerpen en vervangingscycli later in het project worden vermeden.
