Enkelwerkende versus dubbelwerkende cilinder: belangrijkste verschillen

Enkelwerkende versus dubbelwerkende cilinder: het korte antwoord

Als u een snel oordeel nodig heeft: een dubbelwerkende cilinder geeft je een aangedreven beweging in beide richtingen, terwijl een enkelwerkende cilinder slechts één slag perslucht gebruikt en voor de terugkeer afhankelijk is van een veer of zwaartekracht. Dat ene verschil bepaalt elk aspect van de manier waarop u een luchtcilinder in een echt pneumatisch systeem selecteert, installeert en onderhoudt.

Voor toepassingen waarbij nauwkeurige controle, hogere krachtuitvoer in beide richtingen en consistente snelheid tijdens zowel uitschuiven als intrekken van belang zijn – zoals klembevestigingen, persgereedschappen en lineaire transfersystemen – is een dubbelwerkende luchtcilinder bijna altijd de juiste keuze. Voor eenvoudigere klussen zoals vastklemmen met veerretour, klepbediening of elke taak waarbij één aangedreven slag voldoende is, vermindert een enkelwerkende cilinder de kosten, complexiteit en luchtverbruik aanzienlijk.

In de onderstaande paragrafen wordt uiteengezet hoe elk type op mechanisch niveau werkt, waar de echte prestatieverschillen in de praktijk naar voren komen en hoe u de juiste selectie kunt maken voor uw specifieke systeem.

Hoe een enkelwerkend Luchtcilinder Werkt

Een enkelwerkende cilinder heeft één onder druk staande poort. Wanneer er perslucht binnenkomt, duwt deze de zuiger in één richting – meestal de verlengingsslag. De terugslag wordt aangedreven door een samengedrukte spiraalveer die zich in het cilinderlichaam bevindt, of in sommige configuraties door het gewicht van de lading zelf.

De veer is in de fabriek voorgespannen tot een specifieke krachtwaarde. Standaard enkelwerkende cilinders gebruiken veerkrachten variërend van grofweg 8 N tot 60 N afhankelijk van boringgrootte en slaglengte. Die veerkracht werkt tijdens de arbeidsslag de luchtdruk tegen, waardoor de effectieve uitgangskracht aan het stanguiteinde lager is dan wat de luchtdruk alleen zou produceren.

Voor een enkelwerkende cilinder met een boring van 50 mm, werkend bij 6 bar (87 psi), bedraagt de theoretische kracht ongeveer 1.178 N. Na aftrek van een typische veerkracht van 25 N en rekening houdend met afdichtingswrijving (meestal 5-10% van de theoretische kracht), daalt de werkelijke stangkracht die beschikbaar is voor werk tot ongeveer 1.030–1.050 N . Deze aftrek wordt belangrijker bij kleinere boringen, waarbij de veerkracht een groter percentage van de totaal beschikbare kracht vertegenwoordigt.

Belangrijke interne componenten

• Enkele luchtpoort (meestal aan het uiteinde van de dop voor cilinders van het duwtype)
• Terugstelveer zit tussen het zuigervlak en de stangeindkap
• Ontluchtingspoort of ontluchting aan de veerzijde om drukopbouw te voorkomen
• Enkele zuigerafdichting (één dynamische afdichtingslocatie)
• Stangafdichting bij de cilinderkop

De ontluchtingspoort wordt vaak over het hoofd gezien tijdens de installatie, maar is van cruciaal belang. Als het door verontreiniging wordt geblokkeerd of per ongeluk verstopt raakt, ontstaat er lucht die aan de veerzijde vastzit, tegendruk die de uitschuifkracht vermindert en de slagsnelheid op onvoorspelbare wijze vertraagt.

Hoe een dubbelwerkende luchtcilinder werkt

Een dubbelwerkende cilinder heeft twee luchtpoorten: één aan het uiteinde van de dop en één aan het uiteinde van de stang. Om de stang uit te schuiven, komt er perslucht de poort aan het uiteinde van de dop binnen, terwijl de poort aan het uiteinde van de stang uitmondt. Om in te trekken, schakelt de toevoer om: lucht komt het uiteinde van de stang binnen terwijl het uiteinde van de dop uitmondt. Een directionele regelklep (meestal een 5/2 of 4/2 magneetklep) beheert dit schakelen.

Omdat er geen terugveerabsorberende kracht is, de volledige pneumatische kracht is in beide richtingen beschikbaar . Er is echter een belangrijke asymmetrie die u moet begrijpen: het boringgebied aan het stanguiteinde is kleiner dan het boringgebied aan het dopeind, omdat de zuigerstang er doorheen gaat. Dit betekent dat de terugtrekkracht altijd iets lager is dan de uitschuifkracht bij dezelfde voorraaddruk.

Voor een dubbelwerkende cilinder met een boring van 63 mm, een stangdiameter van 20 mm, werkend bij 6 bar:

• Uitschuifkracht (uiteinde dop): π/4 × 63² × 6 = ongeveer 1.871 N
• Terugtrekkracht (stangeinde): π/4 × (63² – 20²) × 6 = ongeveer 1.682 N

Dat ruwweg 10-12% verschil in kracht tussen uitschuiven en intrekken is consistent voor alle boringmaten en is een standaardfactor bij berekeningen van dubbelwerkende cilinderafmetingen. Als uw terugtrekslag een aanzienlijke belasting met zich meebrengt, moet u de cilinder dimensioneren op basis van de terugtrekkracht, en niet op basis van de uitschuifkracht.

Belangrijke interne componenten

• Twee luchtpoorten (kapuiteinde en stanguiteinde)
• Zuigerafdichtingen met dubbele lippen of U-cup aan beide zijden van de zuiger
• Stangafdichting en wisser op de cilinderkop
• Geen veer - volledige interne boringlengte beschikbaar voor slag
• Optionele interne kussens op beide eindposities

Vergelijking zij aan zij: enkelwerkende versus dubbelwerkende cilinder

Forceer output: waar de cijfers echt uiteenlopen

Bij het berekenen van de kracht maken ingenieurs het vaakst kostbare fouten bij het vergelijken van deze twee cilindertypen. De formules zien er op het eerste gezicht hetzelfde uit, maar het aftrekken van de veer in een enkelwerkende cilinder introduceert een variabele die verandert met de slagpositie.

De kracht van een spiraalveer volgt de wet van Hooke: de kracht neemt lineair toe naarmate deze wordt samengedrukt. Dit betekent de effectieve uitgangskracht van een enkelwerkende cilinder verandert gedurende de slag . Aan het begin van de verlenging bevindt de veer zich bijna op zijn vrije lengte en oefent hij minimale weerstand uit. Bij volledige uitstrekking is hij volledig samengedrukt en oefent hij maximale weerstand uit, waarbij de meeste kracht wordt afgetrokken van de output precies op het moment dat de staaf het werkstuk raakt.

Beschouw een enkelwerkende cilinder met een boring van 40 mm en een slag van 100 mm bij een voedingsdruk van 5 bar:

• Theoretische pneumatische kracht: ~628 N
• Veerkracht bij het begin van de verlenging: ~10 N (bijna vrije lengte)
• Veerkracht bij volledige uitstrekking: ~35 N (volledig samengedrukt)
• Effectief krachtbereik: ongeveer 580–615 N over de slag

Voor een dubbelwerkende cilinder met dezelfde boring van 40 mm bij 5 bar is de uitschuifkracht consistent ~628 N gedurende de hele slag (minus afdichtingswrijving, die ongeveer constant is). Die consistentie is enorm belangrijk bij toepassingen als persen, vormen of klemmen, waarbij de kracht aan het einde van de slag de kritische ontwerpparameter is.

De terugslag van een enkelwerkende cilinder wordt volledig bepaald door de veer. Een veer die ontworpen is om de zuiger terug te brengen tegen afdichtingswrijving en een bescheiden belasting zou kunnen produceren 15–50 N nettokracht afhankelijk van cilindergrootte. Vergelijk dit met de terugtrekkracht van een dubbelwerkende cilinder van enkele honderden newtons, en het wordt duidelijk waarom enkelwerkende cilinders ongeschikt zijn voor toepassingen waarbij het terugtrekken aanzienlijke weerstand moet overwinnen of een last snel moet verplaatsen.

Verschillen in snelheidsregeling tussen de twee typen

Snelheidsregeling wordt in pneumatische systemen bereikt door de uitlaatluchtstroom uit de cilinder te beperken met behulp van stroomregelkleppen (meter-out-configuratie) of door de toevoerluchtstroom te beperken (meter-in-configuratie). Meter-out-controle heeft over het algemeen de voorkeur omdat het zorgt voor een stabielere, lastonafhankelijke snelheidsregeling.

Voor een dubbelwerkende luchtcilinder installeert u stroomregelkleppen op beide poorten. Dit geeft u een onafhankelijke snelheidsaanpassing voor het uitschuiven en intrekken. U kunt bijvoorbeeld het uitschuiven met 200 mm/s en het inschuiven met 500 mm/s uitvoeren met eenvoudige klepaanpassingen. Deze onafhankelijke regeling is waardevol in hoogcyclische automatisering waarbij optimalisatie van de cyclustijd belangrijk is.

Bij een enkelwerkende cilinder kunt u de lucht aan de drukzijde in- en uitblazen om de uitschuifsnelheid te regelen. Echter, de retoursnelheid wordt bepaald door de veerkracht en de belasting . Als de veer stijf is en de belasting licht, springt de zuiger snel terug, waardoor er schokbelastingen op de eindkap ontstaan. Als de veer zacht is en de belasting zwaar, kan de terugkeer te langzaam of onvolledig zijn. Je kunt niet simpelweg aan een klep draaien om de terugkeer van een veerretourcilinder te vertragen; daarvoor moet je de veer zelf vervangen of een speciaal kussen toevoegen.

In de praktijk maakt dit enkelwerkende cilinders slecht geschikt voor toepassingen met variabele belastingen op de retourslag of waarbij de retoursnelheid moet worden afgestemd op een proces. Verpakkingslijnen, gerobotiseerde gereedschappen aan het uiteinde van de arm en transportbanden vereisen doorgaans dat beide slagsnelheden onafhankelijk van elkaar worden ingesteld – en dat duwt de meeste van deze toepassingen stevig in het dubbelwerkende gebied.

Luchtverbruik: de vergelijking van de persluchtkosten

Perslucht is een van de duurste voorzieningen in een fabriek. Studies door organisaties als het Amerikaanse ministerie van Energie hebben dat geschat persluchtsystemen zijn verantwoordelijk voor 20 tot 30% van het industriële elektriciteitsverbruik en pneumatische actuatoren zijn de belangrijkste verbruikers binnen deze systemen. Het begrijpen van het verschil in luchtverbruik tussen enkel- en dubbelwerkende cilinders is daarom geen academische oefening; het heeft directe gevolgen voor de bedrijfskosten.

Een enkelwerkende cilinder verbruikt alleen perslucht tijdens de arbeidsslag. De teruggaande slag wordt aangedreven door de veer, en de lucht van de arbeidsslagzijde wordt eenvoudigweg afgevoerd naar de atmosfeer. Voor één volledige cyclus is het verbruikte luchtvolume gelijk aan het boringoppervlak vermenigvuldigd met de slaglengte, aangepast aan de compressieverhouding bij toevoerdruk.

Een dubbelwerkende cilinder verbruikt bij beide slagen lucht. Omdat het booroppervlak aan het uiteinde van de stang echter kleiner is dan het uiteinde van de dop, is het volume dat wordt verbruikt bij de terugtrekslag iets minder dan bij de uitschuifslag. Het totale luchtverbruik per cyclus is ongeveer 1,7 tot 1,9 keer de lucht die wordt verbruikt door een gelijkwaardige enkelwerkende cilinder, afhankelijk van de staafdiameter.

Voor een concreet voorbeeld: een dubbelwerkende cilinder met een boring van 50 mm en een slag van 100 mm, die werkt op 6 bar en 60 keer per minuut ronddraait, verbruikt ongeveer:

• Dopuiteinde per slag: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 liter (vrije lucht) per slag
• Stangeinde per slag (uitgaande van een staaf van 20 mm): ongeveer 1,09 liter per slag
• Totaal per minuut bij 60 cycli: ~146 liter/min vrije lucht

Een gelijkwaardige enkelwerkende cilinder zou ongeveer 82 liter/minuut verbruiken. Voor een machine met twintig van dergelijke cilinders die in twee ploegen draait, wordt het jaarlijkse verschil in elektriciteitskosten meetbaar. Wanneer u grote aantallen cilinders inzet, of wanneer cilinders met lange slagen of met hoge cyclussnelheden werken, heeft het verschil in luchtverbruik een aanzienlijke invloed op de bedrijfseconomie – zelfs als de dubbelwerkende cilinder verder technisch superieur is.

Beperkingen van de slaglengte: waarom enkelwerkende cilinders vroeg uitvallen

De interne terugstelveer in een enkelwerkende cilinder beperkt fysiek hoe lang de slag kan zijn. Naarmate de slaglengte toeneemt, heb je een langere veer nodig, waarvoor een langer cilinderlichaam nodig is - en langere veren zijn moeilijker stabiel te houden en goed in de boring te geleiden. Ze voegen ook meer lengte toe aan de totale cilinder, zelfs in ingetrokken positie.

De meeste fabrikanten bieden enkelwerkende cilinders aan met een maximale slag van 25 mm tot 200 mm. Een paar speciale ontwerpen bereiken 300 mm. Buiten dat wordt de lente onpraktisch. Als uw toepassing een slag van 400 mm, 600 mm of 1.000 mm nodig heeft, is een dubbelwerkende cilinder de enige haalbare optie in het standaard assortiment luchtcilinders.

Deze beperking heeft ook invloed op de kracht: naarmate de slag toeneemt, neemt ook de veercompressie bij volledige uitstrekking toe, wat betekent dat er meer kracht wordt verbruikt om de veer aan het einde van de slag te overwinnen. Voor slagen langer dan ongeveer 100–150 mm in een enkelwerkend ontwerp begint de aftrek van de veerkracht een aanzienlijk percentage te worden van de totaal beschikbare pneumatische kracht, vooral bij kleine boringen.

Faalveilig gedrag: een cruciale veiligheidsoverweging

Een van de praktisch belangrijkste verschillen tussen deze twee cilindertypen is wat er gebeurt als de luchttoevoer wegvalt – of dit nu het gevolg is van een compressorstoring, een noodstop of een leidingbreuk.

Een enkelwerkende veerretourcilinder keert automatisch terug naar de veerzijdepositie wanneer de druk wegvalt. Als de cilinder is geconfigureerd om een ​​werkstuk tijdens de arbeidsslag (extensie) vast te klemmen, zorgt luchtverlies ervoor dat het werkstuk loskomt. Als het is geconfigureerd met een veerverlenging (wat sommige ontwerpen bieden voor veiligheidsklemmen), zorgt luchtverlies ervoor dat het vastklemt. Dit deterministische gedrag is opzettelijk ontworpen voor veiligheidstoepassingen.

Machinebeveiliging, remvrijgavemechanismen en noodstoppen maken vaak gebruik van enkelwerkende cilinders juist omdat hun fail-safe gedrag voorspelbaar is en gegarandeerd wordt door de veer, en niet door een elektrisch signaal of een klepstand.

Een dubbelwerkende cilinder daarentegen behoudt zijn laatste positie als er lucht verloren gaat – als de richtingsklep van het type is dat een pal of veercentrum heeft en beide poorten blokkeert. Dit is soms wenselijk (je wilt niet dat een belaste as valt), maar het kan ook gevaarlijk zijn als de cilinder midden in een klem- of persoperatie zat toen de lucht uitviel.

Veiligheidsnormen, waaronder ISO 13849 en IEC 62061, vereisen dat machineontwerpers het gedrag van alle actuatoren onder foutomstandigheden analyseren en documenteren. De keuze tussen een enkelwerkende en een dubbelwerkende cilinder is direct relevant voor deze analyse, en het faalveilige kenmerk van het enkelwerkende type levert het vaak een plaats op in circuits met veiligheidsclassificatie, zelfs wanneer een dubbelwerkende cilinder anders zou kunnen worden gebruikt vanwege zijn grotere bestuurbaarheid.

Typische toepassingsgebieden voor elk cilindertype

Waar enkelwerkende cilinders uitblinken

• Pneumatische klepactuators: Kwartslagkogelkranen en schuifafsluiters maken vaak gebruik van enkelwerkende cilinders met veerretour, zodat de klep niet naar een bekende veilige positie (open of gesloten) gaat wanneer de luchtdruk daalt.
• Spanmiddelen met korte slagen: Vasthouden van werkstukken voor bewerking waarbij de bewerkingskracht altijd in één richting is en de klem alleen onder lage belasting hoeft los te laten (intrekken).
• Deur- en luikbediening: Waar veerteruggang zorgt voor sluiting bij stroomuitval.
• Sorteer- en omleidpoorten: Eenvoudige flip-gates op transportbanden waarbij één richting altijd de standaard is en de andere de aangedreven bediening.
• Rem- en koppelingsinschakeling: Veerbediende remmen voor noodstops: de rem wordt ingeschakeld als er lucht verloren gaat.

Waar dubbelwerkende cilinders vereist zijn

• Automatisering van pick-and-place: Zowel het uitschuiven als het intrekken moeten aangedreven zijn, met snelheidsregeling, en in staat zijn om variabele gewichten van de onderdelen aan te kunnen.
• Pers- en vormbewerkingen: Hoge kracht in beide richtingen; de retour moet de terugverings- of uitwerpweerstand van het werkstuk overwinnen.
• Lineaire overdracht met lange slag: Voor elke slag groter dan 200 mm is een dubbelwerkende luchtcilinder vereist.

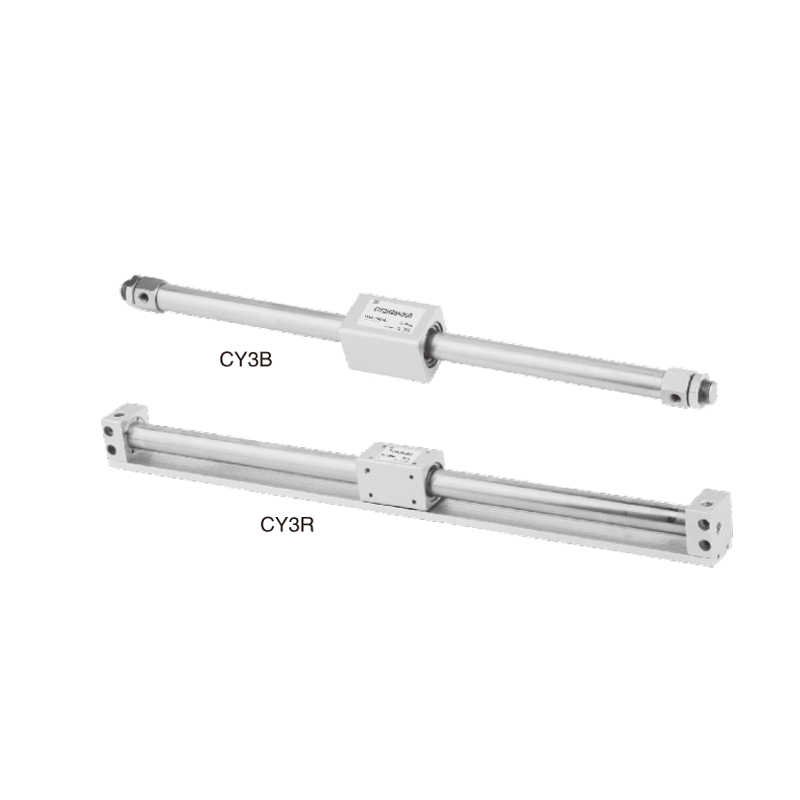

• Stangloze cilindertoepassingen: Stangloze pneumatische cilinders zijn inherent dubbelwerkend en worden gebruikt voor horizontale overdracht over lange afstanden, waar een conventionele stangcilinder onpraktisch lang zou zijn.
• Kantel- en draaitafels: Zowel het kantelen als het terugbrengen van de tafel vereisen een aangedreven, regelbare kracht.
• Hoogcyclische toepassingen boven 60 cycli/min: Waar de terugtreksnelheid nauwkeurig moet worden afgestemd om de cyclustijd zonder schokbelasting te behouden.

Vereisten voor regelkleppen: 3/2 versus 5/2

Het verschil in luchtpoorten tussen enkel- en dubbelwerkende cilinders bepaalt rechtstreeks de vereiste regelklep, wat van invloed is op de bedrading, het ontwerp van het spruitstuk en de kosten.

A 3/2 ventiel (3 poorten, 2 standen) is voldoende voor een enkelwerkende cilinder. In één positie verbindt hij de voeding met de cilinderpoort. In de andere positie verbindt het de cilinderpoort met de uitlaat. De veer doet de rest. Een 3/2 klep is fysiek kleiner en doorgaans 20-40% goedkoper dan een 5/2 klep. Er is ook een eenvoudiger spruitstukblok nodig als er veel kleppen in een groep zijn geplaatst.

A 5/2 ventiel (5 poorten, 2 standen) is de standaard voor een dubbelwerkende cilinder. In één positie gaat de toevoer naar het dopuiteinde en het stanguiteinde naar buiten. In de andere positie gaat de toevoer naar het stanguiteinde en het dopuiteinde naar buiten. Op de twee uitlaatpoorten zijn doorgaans stroomregelkleppen geïnstalleerd voor snelheidsregeling.

In systemen met veel assen – bijvoorbeeld een assemblagemachine met 20 stations – kan het cumulatieve kostenverschil tussen 20 3/2 kleppen en 20 5/2 kleppen aanzienlijk zijn. Voor kleinere cilinders in eenvoudige toepassingen rechtvaardigt dit prijsverschil vaak het specificeren van een enkelwerkende cilinder, zelfs wanneer een dubbelwerkende cilinder marginaal betere prestaties zou kunnen bieden.

Merk dat ook op 5/2 kleppen zijn verkrijgbaar met veerretour, pal (geheugen) of dubbele solenoïdebediening , die elk ander fail-state-gedrag bieden. De keuze van het kleptype werkt samen met het cilindertype om het veiligheidsgedrag op systeemniveau te bepalen – iets dat in de ontwerpfase moet worden geanalyseerd en niet later achteraf moet worden ingebouwd.

Onderhoudsverschillen in de praktijk

Wat het aantal afdichtingen betreft, heeft een enkelwerkende cilinder minder dynamische afdichtingsoppervlakken dan een dubbelwerkende cilinder. Minder afdichtingen betekent over het algemeen minder lekpaden en een iets lagere vervangingsfrequentie van afdichtingen. De veer in een enkelwerkende cilinder is echter een extra slijtagecomponent die bij een dubbelwerkende cilinder niet voorkomt.

Veren in pneumatische cilinders zijn geschikt voor miljoenen cycli, maar ze vermoeien zich. Een veer die spanning heeft verloren, zorgt ervoor dat de cilinder langzaam, onvolledig of helemaal niet terugkeert. In een machine die 24 uur per dag met 60 cycli per minuut draait, loopt een cilinder over 86 miljoen cycli per jaar . Veermoeheid bij die cyclussnelheid is een echte onderhoudsoverweging, vooral bij cilinders met kortere slagen, waarbij de veercompressie per cyclus een groter deel uitmaakt van de totale veerweg.

Bij dubbelwerkende cilinders is slijtage van de afdichtingen het voornaamste onderhoudsprobleem. Moderne zuigerafdichtingen op basis van polyurethaan en PTFE gaan doorgaans lang mee 50 tot 100 miljoen cycli onder normale bedrijfsomstandigheden met schone, gesmeerde of olievrije droge lucht. Vervuilde luchttoevoer is de meest voorkomende oorzaak van vroegtijdig falen van de afdichting bij beide cilindertypen.

De ontluchtingspoort op een enkelwerkende cilinder verdient specifieke vermelding: deze moet regelmatig worden geïnspecteerd en gereinigd als onderdeel van preventief onderhoud. Een verstopte ontluchter vermindert de prestaties geleidelijk genoeg zodat dit pas wordt opgemerkt als de cilinder zich niet meer gaat gedragen, waardoor geplande inspectie belangrijker wordt dan reactieve reparatie.

Het selecteren van de juiste boormaat voor elk type

De juiste boringafmeting is de meest fundamentele stap bij het specificeren van een luchtcilinder. Het te klein maken van een boring levert onvoldoende kracht op; te grote afmetingen verspillen lucht en geld. Het proces is voor elk cilindertype iets anders.

Voor enkelwerkende cilinders

1. Bepaal de vereiste kracht aan het einde van de slag (waar de veercompressie maximaal is).
2. Voeg de maximale veerkracht voor de geselecteerde slag toe aan de vereiste uitgangskracht.
3. Voeg afdichtingswrijving toe (doorgaans 10% van de theoretische kracht als veiligheidsmarge).
4. Bereken het benodigde booroppervlak: Oppervlakte = Totale kracht ÷ toevoerdruk.
5. Selecteer de eerstvolgende standaardboring groter dan het berekende gebied.
6. Controleer of de veerkracht voldoende is om de zuiger bij de teruggaande slag tegen de belasting in terug te bewegen.

Voor dubbelwerkende cilinders

1. Bepaal afzonderlijk de benodigde kracht voor zowel de uitschuif- als de terugtrekslag.
2. Bereken de benodigde boring voor elke slag bij de beschikbare toevoerdruk, waarbij u bij de terugtrekkingsberekening rekening houdt met de reductie van het stanguiteinde.
3. Voeg een veiligheidsfactor van 1,25–1,5× toe om rekening te houden met wrijving, verkeerde uitlijning en drukvariaties.
4. Selecteer de boring die aan beide slagvereisten voldoet – doorgaans de grootste van de twee berekende waarden.
5. Controleer de staafdiameter aan de hand van de kniklimieten als de staaf onder druk staat en lang is in verhouding tot de diameter.

Standaard boringmaten voor beide cilindertypen volgen de ISO 15552-conventies: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 en 200 mm zijn de meest voorkomende. Het specificeren van een standaard boringgrootte zorgt voor uitwisselbaarheid tussen fabrikanten en vereenvoudigt het beheer van reserveonderdelen.

Bedrijfsdrukbereiken en hun effect op de selectie

Zowel enkel- als dubbelwerkende luchtcilinders zijn geschikt voor een typische werkdruk van 1 tot 10 bar (14,5 tot 145 psi) , waarbij de meest voorkomende industriële toevoerdruk 6 bar (87 psi) is. Werken bij lagere druk heeft echter een verschillende invloed op elk type.

Voor enkelwerkende cilinders is een minimale werkdruk vereist om de veervoorspanning plus afdichtingswrijving te overwinnen. Als de toevoerdruk daalt tot bijvoorbeeld 3 bar in een systeem dat geschikt is voor 6 bar, daalt de effectieve uitgangskracht met ongeveer 50%. Maar de veerkracht blijft ongewijzigd – wat betekent dat de krachtvermindering van de enkelwerkende cilinder onevenredig is vergeleken met die van het dubbelwerkende type bij dezelfde verminderde druk.

Bovendien kunnen enkelwerkende cilinders een door de fabrikant gespecificeerde minimale werkdruk hebben waaronder de cilinder niet volledig tegen de veer in zal uitschuiven. Deze drempelwaarde wordt doorgaans vermeld in het productgegevensblad en moet worden vergeleken met de minimaal gegarandeerde toevoerdruk in uw systeem, niet met de nominale toevoerdruk.

Dubbelwerkende cilinders zijn in dit opzicht minder gevoelig voor drukschommelingen, omdat geen van beide slagen een vaste mechanische weerstand heeft die verder gaat dan wrijving. Bij een lagere druk neemt de krachtopbrengst bij beide slagen proportioneel af, en het systeem functioneert nog steeds, alleen met minder beschikbare kracht.

Dubbelwerkende cilindervarianten die het waard zijn om te kennen

Binnen de dubbelwerkende categorie richten verschillende gespecialiseerde ontwerpen zich op specifieke toepassingsvereisten:

• Dubbele staaf dubbelwerkende cilinder: De zuigerstang strekt zich uit vanaf beide uiteinden van de cilinder. Beide zijden hebben hetzelfde booroppervlak, dus de uitschuif- en terugtrekkrachten zijn identiek. Wordt gebruikt wanneer symmetrische krachtuitvoer van cruciaal belang is of wanneer de doorvoerstang nodig is voor mechanische verbinding of meetreferentie aan beide zijden.
• Tandemcilinder: Twee dubbelwerkende cilinders in serie gemonteerd op dezelfde zuigerstang. De twee zuigers werken gelijktijdig, waardoor de beschikbare kracht bij een bepaalde boringdiameter ruwweg wordt verdubbeld. Gebruikt wanneer de boorruimte beperkt is, maar er veel kracht nodig is.
• Stangloze dubbelwerkende cilinder: De belasting wordt extern op de zuiger aangesloten via een sleuf of magnetische koppeling in de cilinderwand. Maakt zeer lange slagen mogelijk in een compact pakket. Verkrijgbaar in slaglengtes tot 6.000 mm of meer.
• Geleide dubbelwerkende cilinder: Integreert lineaire geleidingen rechtstreeks met het cilinderlichaam om rotatiekoppel en zijbelastingskrachten op de stang te elimineren. Cruciaal voor toepassingen waarbij nauwkeurige lineaire beweging en hoeknauwkeurigheid vereist zijn zonder externe geleidingen.

Samenvatting: Kiezen tussen enkelwerkend en dubbelwerkend

De beslissing is eenvoudig zodra u uw toepassingsvereisten in kaart heeft gebracht aan de hand van de belangrijkste onderscheidende factoren. Gebruik het volgende raamwerk:

• Kies enkelwerkend wanneer: de applicatie een feilloze terugkeer naar de uitgangspositie nodig heeft; de slag is kort (minder dan 150-200 mm); de benodigde retourkracht is minimaal; het luchtverbruik moet tot een minimum worden beperkt; eenvoudiger klepcircuits hebben de voorkeur; en kostenbesparingen op kleppen en leidingen zijn op grote schaal zinvol.
• Kies voor dubbelwerkend wanneer: beide slagen betekenisvolle kracht moeten leveren; slaglengte groter dan 200 mm; onafhankelijke snelheidsregeling van beide slagen is vereist; de cyclussnelheid is hoog en de retoursnelheid moet worden afgestemd; de belasting op de teruggaande slag is variabel of aanzienlijk; of de toepassing is een pers-, overdracht- of pick-and-place-mechanisme.

In de overgrote meerderheid van industriële automatiseringstoepassingen de dubbelwerkende luchtcilinder is het standaardwerkpaard – flexibel, krachtig en volledig controleerbaar. De enkelwerkende cilinder verdient zijn plaats in eenvoudigere, veiligheidskritische of kostengevoelige ontwerpen waarbij het inherente veerretourgedrag eerder een kenmerk dan een beperking is. Als u beide typen op dit detailniveau begrijpt, kunt u die selectie bewust maken, gebaseerd op technische vereisten in plaats van op conventies.
