Wat is een luchtactuatorcilinder en hoe werkt deze?
Een luchtactuator cilinder – algemeen bekend als een pneumatische cilinder of luchtcilinder – is een mechanisch apparaat dat persluchtenergie omzet in lineaire of roterende mechanische beweging. In de industriële praktijk is het een van de meest gebruikte aandrijftechnologieën: volgens schattingen van Grand View Research (2023) bedraagt de mondiale markt voor pneumatische cilinders ongeveer 14,7 miljard dollar , met een verwachte CAGR van 5,2% tot 2030, aangedreven door automatisering, verpakking en autoproductie.
In essentie werkt de luchtcilinder volgens een eenvoudig principe. Perslucht – doorgaans bij 60–150 PSI (4–10 bar) in industriële toepassingen – wordt in een of beide kamers van een cilindrische boring ingebracht, waardoor een zuiger- en stangsamenstel langs een lineair pad wordt geduwd. Wanneer de luchttoevoer wordt geschakeld (via een richtingsregelklep), keert de zuiger om. Het resultaat is een herhaalbare, snelle en krachtcontroleerbare lineaire beweging zonder de complexiteit van elektromotoren of hydraulische pompen.
Dit artikel behandelt elke praktische dimensie van de luchtactuatorcilinder: typen, krachtberekeningen, selectiecriteria, montageconfiguraties, onderhoudsschema's en praktijkvoorbeelden van toepassingen in verschillende sectoren. Of u nu uw eerste luchtcilinder aanschaft of een bestaand pneumatisch systeem optimaliseert, de technische gegevens hier geven u een directe weg naar de juiste beslissing.
Soorten luchtactuatorcilinders: een volledige classificatie
Het begrijpen van de verscheidenheid aan luchtcilinderconfiguraties is de eerste stap naar de juiste selectie. Elk type beantwoordt aan een andere bewegingsvereiste, krachtprofiel en ruimtebeperking.
Enkelwerkende luchtcilinder
Gebruikt perslucht om de zuigerstang in één richting uit te schuiven; een terugstelveer (of zwaartekracht) trekt het terug. Gebruikelijk bij het klemmen, stampen en veerterugslagklepbediening. Boringmaten variëren doorgaans van 10 mm tot 320 mm. Omdat slechts één poort lucht nodig heeft, is het leidingwerk eenvoudiger, maar de terugstelveer vermindert de bruikbare slaglengte en de netto stuwkracht.
Dubbelwerkende luchtcilinder
Lucht wordt afwisselend aan beide zijden van de zuiger toegevoerd, waardoor een aangedreven beweging in beide richtingen ontstaat. Dit is het meest voorkomende type luchtactuatorcilinder in de moderne automatisering. De volledige slagkracht is beschikbaar in zowel de uitschuif- als de intrekrichting, en de slaglengte kan zeer lang zijn (tot 3.000 mm of meer in standaard catalogusmodellen). Toevoerdruk: 0,05–1,0 MPa (standaard ISO6431).
Stangloze luchtcilinder
De zuiger beweegt zich in een sleufvormige of magnetisch gekoppelde buis en beweegt een externe wagen zonder uitstekende stang. Dit ontwerp bespaart installatieruimte, wat essentieel is bij toepassingen met lange slag waarbij een conventionele stang het machinebereik met tweemaal de slag zou verlengen. Slaglengtes tot 6.000 mm zijn standaard bij grote fabrikanten (Festo, SMC, Parker).
Geleide (niet-roterende) luchtcilinder
Bevat externe geleidestangen of een ontwerp met dubbele stangen om rotatie van de zuiger te voorkomen en zijbelastingen aan te kunnen. Wordt veel gebruikt in pick-and-place-, boor- en perstoepassingen waarbij nauwkeurige uitlijning onder off-axis belasting van cruciaal belang is. Verkrijgbaar als ronde body of profielbody (compact) variant.

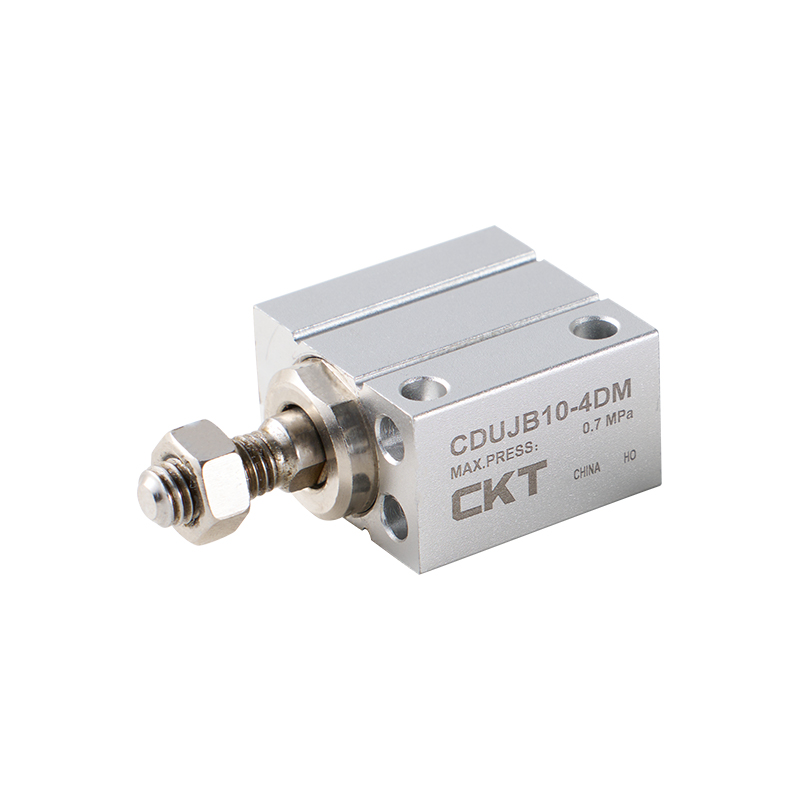

Compacte luchtcilinder met korte slag
Ontworpen voor installatie waar de axiale ruimte beperkt is. De slaglengte is doorgaans 1–50 mm. Constructie met ronde behuizing of profielbehuizing. Populair in de verwerking van halfgeleiders, medische apparaten en kleine grijpermechanismen. Voorbeeld: De SMC CQ2-serie biedt een boring van 12–100 mm met een slag van 5–100 mm in een profielbehuizing van slechts 27 mm hoog.
Roterende luchtactuator
Converteert perslucht naar een gedefinieerde roterende uitgangshoek (meestal 90°, 180° of 270°). Tandheugel- of vaanontwerpen zijn gebruikelijk. Wordt gebruikt voor kwartslagklepbediening, onderdeeloriëntatie en deurvergrendeling. Het koppel bij 0,6 MPa varieert van 0,5 N·m (kleine schoepen) tot meer dan 5.000 N·m (grote tandheugel voor industriële klepautomatisering).
Tandem-luchtcilinder
Twee zuigers op een enkele stang, in serie werkend in dezelfde boring. De uitgaande stuwkracht wordt ongeveer verdubbeld vergeleken met een enkele zuiger met dezelfde boring en druk, terwijl de boringdiameter klein wordt gehouden. Gebruikt waar grote kracht nodig is in een compacte boring, gebruikelijk in remsystemen en opspannen met hoge kracht.
Balg/membraanluchtactuator
Maakt gebruik van een flexibel rubberen of elastomeer element in plaats van een harde zuiger. Bijna geen wrijving, zeer korte slagen (1–25 mm) en hoge gevoeligheid maken deze ideaal voor procesregelkleppen, trillingsisolatie en nauwkeurige positionering. Geen "cilinder" in de traditionele zin, maar valt onder de bredere categorie van luchtactuator.
Luchtcilinder Forceerberekeningen: de formules die u daadwerkelijk nodig heeft
Het selecteren van een luchtactuatorcilinder zonder de krachtuitvoer te verifiëren, leidt tot te kleine of te grote componenten. De berekeningen zijn eenvoudig als u de geometrie eenmaal begrijpt.
Verleng kracht (zijde met volledige boring)
F_extend = (π / 4) × D² × P
Waarbij D = boordiameter (m), P = toevoerdruk (Pa). Voorbeeld: boring van 63 mm bij 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Terugtrekkracht (stangzijde)
F_intrekken = (π / 4) × (D² − d²) × P
Waar d = staafdiameter (m). Voor dezelfde boring van 63 mm met een staaf van 20 mm: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 N . Het gebied aan de stangzijde is altijd kleiner, dus de terugtrekkracht is altijd kleiner dan de uitschuifkracht.
Effectieve (belasting)kracht met efficiëntiefactor
Wrijving en smeerverliezen in de praktijk verminderen de theoretische kracht met ongeveer 10–15%. Pas een belastingsfactor toe van 0,7–0,8 (sommige referenties gebruiken 0,5 voor intermitterend gebruik met horizontale oriëntatie, volgens Festo's Pneumatic Handbook, 5e ed.).
F_effectief = F_theoretisch × η (η ≈ 0,7–0,8)
| Boring diam. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Berekening van het luchtverbruik
Weten hoeveel perslucht een cilinder per cyclus verbruikt, is van cruciaal belang voor het dimensioneren van uw compressor- en luchtbehandelingsapparatuur.
Q (L/cyclus) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Waarbij L = slag (m), P_gauge = overdruk (Pa), P_atm = 101.325 Pa. Voor een boring van 63 mm, slag van 200 mm, bij 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 101.325) / 101.325 = 2,7 liter per enkele slag (waarnaar wordt verwezen uit het Festo Pneumatics-werkboek, v5.0).
Hoe u de juiste luchtactuatorcilinder selecteert: 8 kritische parameters
De verkeerde keuze van de luchtcilinder resulteert in voortijdig falen van de afdichting, onvoldoende stuwkracht of overmatig energieverbruik. Doorloop elke parameter hieronder voordat u een model specificeert.
01
Vereiste uitgangskracht
Bereken de benodigde theoretische kracht (zie bovenstaande formules) en deel deze vervolgens door de efficiëntiefactor (0,7–0,8). Voeg een veiligheidsmarge van 25–50% toe voor dynamische belastingen. De resulterende waarde bepaalt de minimale boring bij uw bedrijfsdruk.
02
Slaglengte
Meet de benodigde reisafstand zorgvuldig. Voor langere slagen is een analyse van de knik van de staaf nodig. Gebruik hiervoor de kolomformule van Euler of door de fabrikant verstrekte lastdiagrammen. Als vuistregel is voor slagen groter dan 10× de staafdiameter een geleide cilinder of een externe geleiderail nodig om te voorkomen dat de staaf onder zijdelingse belasting buigt.
03
Bedrijfsdrukbereik
De meeste standaard luchtcilinders werken tussen 0,05 en 1,0 MPa. Compacte en miniatuurcilinders kunnen een lagere maximale druk hebben (0,7 MPa). Hogedrukvarianten zijn beschikbaar voor toepassingen van 1,5–2,0 MPa, maar vereisen op elkaar afgestemde afdichtingen en klepcomponenten.
04
Snelheidsvereisten
De pneumatische cilindersnelheid wordt voornamelijk geregeld door stroomregelaars (meter-in of meter-uit). Meter-out-regeling (smoren van de uitlaat) is de standaard voor een soepele beweging in de meeste toepassingen. Typisch haalbare snelheden: 50–1.500 mm/s, afhankelijk van boringgrootte, slag en klepdebiet (Cv-waarde). Zeer hoge cyclussnelheden (meer dan 2 cycli/seconde) vereisen richtingskleppen en demping met een hoog debiet.
05
Montageconfiguratie
ISO15552 definieert standaard montagestijlen. Veel voorkomende opties: voetmontage (MF2), flensmontage (FF, MF), tapmontage (MT), gaffel (CC) en draaipunt aan neus-/stangeind (CA). Kies op basis van de belastingsrichting, uitlijningstolerantie en beschikbare machinestructuur.
06
Omgevingsomstandigheden
Standaard luchtcilinders maken gebruik van NBR (nitril) afdichtingen die geschikt zijn voor −20 °C – 80 °C. Voor voedsel-/drank- of farmaceutische omgevingen specificeert u FDA-conforme afdichtingen en een roestvrijstalen cilinder. Gebruik voor processen bij hoge temperaturen (tot 200 °C) FKM (Viton)-afdichtingen en behuizingen van aluminium of roestvrij staal. Corrosieve omgevingen vereisen mogelijk stroomloos vernikkelen of een volledig roestvrijstalen 316-constructie.
07
Vereisten voor demping
Eindslagkussens vertragen de zuiger voordat deze de eindkap raakt, waardoor de impact en het geluid worden verminderd. Verstelbare naaldkussentjes zijn standaard op de meeste ISO-cilinders vanaf een boring van 32 mm. Voor zeer snelle cycli of zware belasting kunnen naast de ingebouwde kussens ook externe hydraulische schokdempers nodig zijn.
08
Positiedetectie
De meeste moderne luchtcilinders zijn voorzien van een T-gleuf of zwaluwstaartgroef voor magnetische riet- of solid-state (Hall-effect) positiesensoren. Sensoren detecteren de zuigermagneet door de loopwand zonder fysiek contact. Responstijd: solid-state sensoren reageren binnen 1 ms; reedschakelaars in 3–5 ms. Kies solid-state voor omgevingen met hoge snelheden of stoffige omgevingen.
Luchtcilindertoepassingen in belangrijke industrieën
De luchtactuatorcilinder wordt in vrijwel elke geautomatiseerde productiesector ingezet. De volgende voorbeelden illustreren waar en hoe ze een echte proceswaarde toevoegen.
Automobielproductie
Klemmen van lasarmaturen, drukken van deurpanelen, testen van stoelrails en positioneren van de motorconstructie. Een typische body-in-white lascel gebruikt 60–120 luchtcilinders per station. Boringmaten 32–100 mm, slagen 25–300 mm komen het meest voor. Cyclussnelheden bereiken 15-20 per minuut in stempellijnen met hoog volume (bron: Bosch Rexroth Pneumatics Handbook).
Voedsel- en drankverpakkingen
Bediening van vulmondstukken, drukken van doppen, etiketteren, productafkeurpoorten en transportomleiders. Voor spoelzones zijn luchtcilinders van roestvrij staal of geanodiseerd aluminium met FDA-conforme afdichtingen vereist. De SIDA roestvrijstalen serie van Parker en de CG5 clean-serie van SMC zijn veel voorkomende keuzes. Bedrijfssnelheden in verpakkingen vereisen doorgaans 100–500 mm/s met een hoge herhaalbaarheid.
Halfgeleider en elektronica
Waferhantering, positionering van sondes, inbrengen van componenten en PCB-testarmaturen. Hier worden miniatuurluchtcilinders (boring van 6–16 mm) met cleanroom-compatibele materialen (zinkvrije smeermiddelen, speciale afdichtingen, lage deeltjesemissie) gebruikt. SMC's CJP, CJ2 en Festo's ADVU compactserie domineren dit segment.
Farmaceutische/medische hulpmiddelen
Tabletpersen, blisterverpakking, spuitvulling en steriele montage. Cleanroom-toepassingen van ISO-klasse 5 vereisen cilinders met elektrostatisch dissipatieve coatings, PTFE-gesmeerde afdichtingen en traceerbare materiaalcertificaten. De vereisten voor de cycluslevensduur overschrijden vaak de 50 miljoen cycli.
Logistiek en opslag
Omleidarmen op transportbandsorteerders, poortactuatoren in geautomatiseerde opslagsystemen en pakketstops. Cilinders met grote boring (100–200 mm) met lange slaglengtes (300–600 mm) kunnen zware stukgoederen aan. Stangloze cilinders zijn vooral praktisch voor horizontale overdrachtssledes in compacte sorteersystemen.
Olie-, gas- en procesindustrieën
Kwartslag roterende luchtactuators voor kogelkraanbediening van pijpleidingen; lineaire luchtcilinders voor nooduitschakeling (ESD)-actuatoren. Roestvrije constructie met elektromagnetische kleppen met ATEX/IECEx-classificatie. Faalveilige varianten met veerretour garanderen sluiting van de klep bij luchtverlies – cruciaal voor de procesveiligheid.
Luchtcilinder versus hydraulische versus elektrische actuator: welke te kiezen?
De keuze tussen pneumatische, hydraulische en elektrische actuatoren hangt af van de krachtvereisten, precisiebehoeften, energiekosten en installatieomgeving. De onderstaande tabel vat de belangrijkste verschillen samen vanuit technisch perspectief.
| Parameter | Luchtcilinder (Pneumatic) | Hydraulische cilinder | Elektrische aandrijving |
|---|---|---|---|
| Typisch krachtbereik | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Positionele nauwkeurigheid | Alleen eindstoppen (± 0,05–0,5 mm met sensoren) | Matig (servo-hydraulisch: ± 0,01 mm) | Hoog (± 0,001–0,01 mm) |
| Snelheid | Zeer snel (typisch tot 3 m/s) | Matig (0,01–0,5 m/s) | Snel (toepassingsspecifiek) |
| Energie-efficiëntie | Laag (15-30% systeemefficiëntie) | Matig (40-60%) | Hoog (70-90%) |
| Initiële kosten | Laag | Hoog (pomp, reservoir, kleppen) | Gemiddeld-hoog |
| Complexiteit van onderhoud | Laag (FRL unit service) | Hoog (vloeistof, afdichtingen, lekkages) | Laag–Medium |
| Geschiktheid voor cleanrooms | Ja (met speciale afdichtingen) | Nee (risico olieverontreiniging) | Ja |
| Explosieve omgevingen | Ja (intrinsically safe) | Ja (with care) | Vereist een ATEX-geclassificeerde motor |
Kort gezegd: Kies luchtcilinders als u snelle, herhaalbare punt-tot-puntbewegingen bij gematigde krachten nodig heeft in een fabriek die al over een persluchtinfrastructuur beschikt. Kies elektrisch als nauwkeurige positionering van cruciaal belang is. Kies alleen voor hydraulisch als de krachten groter zijn dan wat pneumatiek kan bereiken in een praktische boring.
Luchtbehandeling: waarom FRL-units niet optioneel zijn voor luchtcilinders
Perslucht van een typische industriële compressor bevat vocht, olieaerosolen, leidingaanslag en deeltjes. Het direct toevoeren van ongefilterde lucht in een luchtactuatorcilinder is de meest voorkomende oorzaak van vroegtijdig falen van afdichtingen en boringcorrosie. Een FRL-eenheid (Filteren-Regelaar-Lubricator) die stroomopwaarts van elk cilindercircuit wordt geplaatst, is niet onderhandelbaar.
Filter
Verwijdert deeltjes en watercondensaat uit de persluchtstroom. Standaardfilters gebruiken elementclassificaties van 5–40 micron. Voor gevoelige cilinders (kleine boring, zachte afdichtingen) wordt een coalescentiefilter van 5 micron aanbevolen. Vervang elementen wanneer het drukverschil groter is dan 0,05 MPa of volgens het schema van de fabrikant (doorgaans elke 6 maanden).
Vocht in de lucht bij 0,6 MPa en 20°C: tot 22 g/m³ . Wanneer deze lucht bij de cilinder uitzet, kan er water op de boorwand afzetten, waardoor binnen enkele weken na gebruik zonder filter roest en zwelling van de NBR-afdichting ontstaat.
Regulator
Stelt de stroomafwaartse werkdruk in en handhaaft deze, ongeacht schommelingen in de toevoerdruk. Gebruik een precisieregelaar (nauwkeurigheid ±0,01 MPa) voor krachtkritische toepassingen. Regelaars voor algemeen gebruik handhaven ±0,05 MPa. Stel de werkdruk nooit hoger in dan de maximale nominale druk van de cilinder; de meeste standaard aluminium luchtcilinders hebben een vermogen van 1,0 MPa; sommige compacte typen tot 0,7 MPa.
Smeerapparaat (optioneel)
Brengt een fijne olienevel in de luchtstroom om cilinderafdichtingen en boring te smeren. De meeste moderne luchtcilinders van grote fabrikanten (SMC, Festo, Parker) maken echter gebruik van vooraf gesmeerde afdichtingen met een lange levensduur en zijn geschikt voor gebruik zonder smeerapparaat. Het toevoegen van een smeerapparaat aan dergelijke cilinders is acceptabel, maar niet vereist, en elimineert de mogelijkheid om zonder smeermiddel te werken. Als er een smeerapparaat wordt gebruikt, is ISO VG 32 turbineolie of gelijkwaardig standaard. Gebruik nooit vetachtige smeermiddelen in een nevelsmeertoestel.
Aanbevolen luchtkwaliteitsnorm voor luchtcilinders
ISO 8573-1:2010 definieert persluchtkwaliteitsklassen. Voor standaard pneumatische cilinders, ISO 8573-1 Klasse 5.4.5 is doorgaans voldoende: deeltjesgrootte tot 40 µm, drukdauwpunt lager dan 7°C, oliegehalte lager dan 25 mg/m³. Voor cleanroom- en voedselveilige cilinders, doelklasse 1.2.1.
Onderhoud van luchtcilinders: schema's, inspectiepunten en probleemoplossing
Een goed onderhouden luchtactuatorcilinder kan dit bereiken 50–100 miljoen cycli vóór grote revisie. Bij minder dan 5 miljoen exemplaren vallen verwaarloosde cilinders uit. Het verschil zit in systematisch onderhoud en vroegtijdige foutdetectie.
Routineonderhoudsschema
| Interval | Taak | Acceptatiecriterium |
|---|---|---|
| Dagelijks | Visuele controle op luchtlekken, oliefilm op de stangafdichting en condensaatafvoer op het filter | Geen zichtbare lekken; dunne oliefilm op stang (indien gesmeerd); afvoer niet vol |
| Wekelijks | Controleer het oliepeil van het FRL-smeerapparaat; inspecteer de stang op krassen en corrosie | Oliepeil boven minimummarkering; staafoppervlak glad, geen putjes |
| Maandelijks | Controleer het aanhaalmoment van de montagebevestiging; verifieer de afstelling van het kussen; schone externe stangwisser | Bevestigingsmiddelen met gespecificeerd koppel; geen metaalcontactgeluid aan het einde van de slag |
| 6 maanden | Vervang filterelement; meet de slingering van de staaf met meetklok; controleer de sensorfunctie | Verschildruk filterelement onder 0,05 MPa; slingering onder 0,1 mm/100 mm |
| Eennual / 10M cycles | Vervanging van de volledige afdichtingsset; boringinspectie; zuiger- en stangafdichtingen opnieuw smeren | Oppervlakteafwerking van de boring Ra ≤ 0,8 µm; geen score; alle afdichtingen vervangen door OEM-kit |
Veelvoorkomende fouten en oorzaken
- Lucht lekt bij stangafdichting: Versleten of ingekerfde lip van de stangafdichting. Inspecteer het staafoppervlak op krassen; zelfs een groef van 50 micron veroorzaakt chronische lekkage. Vervang de afdichting en lak opnieuw of vervang de stang.
- Langzame of onregelmatige extensie: Geblokkeerde stroomregeling, vervuilde zuigerafdichting of onvoldoende toevoerdruk. Ontkoppel van de belasting en test de vrijloopsnelheid. Als dit normaal is, is het probleem gerelateerd aan de belasting of mechanische binding.
- Cilinder trekt niet in: Defecte richtingsregelklep (schakelt niet over naar terugtrekpoort), tegendruk van last die de terugtrekkracht overschrijdt, of vastgelopen zuiger. Controleer eerst de klep elektrisch.
- Overmatig impactgeluid aan het einde van de slag: Kussennaald te ver naar buiten geschroefd (te veel geopend). Pas de naald in kleine stappen aan totdat het impactgeluid stopt. Overmatig afgestelde kussens houden lucht vast en veroorzaken krachtverlies aan het einde van de slag.
- Interne lekkage (luchtomleidingszuiger): Versleten zuigerafdichting. Detecteer door één poort los te koppelen van de atmosfeer. Als er lucht doorheen blaast terwijl de andere poort onder druk staat, wordt de zuigerafdichting omzeild. Vereist demontage en vervanging van de afdichting.
- Staafcorrosie: Vocht in de luchttoevoer gecombineerd met geen smering. Upgrade naar een coalescentiefilter en controleer het dauwpunt. Korte termijn: breng wekelijks handmatig een dunne laag VG32-olie aan op de stang totdat het probleem met de luchtkwaliteit is opgelost.
Belangrijke internationale normen voor luchtactuatorcilinders
Standaardisatie in pneumatische cilinders zorgt voor uitwisselbaarheid tussen fabrikanten, vereenvoudigt het beheer van reserveonderdelen en definieert minimale kwaliteitsdrempels. De onderstaande normen zijn de meest gebruikte normen op het gebied van wereldwijde inkoop en engineering.
ISO 6431
De dominante wereldwijde standaard voor pneumatische cilinders met ronde behuizing. Definieert boormaten (8–320 mm), slaggroottes, interface-afmetingen (poorten, montagegaten, stangeinddraden) en testdrukken. De meeste merkcilinders van Festo, SMC, Parker, Bimba en Aventics voldoen aan deze norm, waardoor echte merkoverschrijdende dimensionale uitwisselbaarheid mogelijk is.
ISO 15552
Breidt ISO 6431 uit naar cilinders met profiellichaam (trekstangstijl), die montageaccessoires bieden die uitwisselbaar zijn tussen alle conforme fabrikanten. Boringmaten 32–320 mm. De meest gebruikte standaard voor cilinders voor algemene industriële automatisering wereldwijd.
ISO21287
Geschikt voor compacte cilinders met een boring van 8–100 mm en een kortere totale lengte. Speelt in op de groeiende behoefte aan ruimtebesparende actuatoren in modern machineontwerp zonder dat dit ten koste gaat van de uitwisselbaarheid.
ISO4414
Veiligheidscode voor pneumatische systemen, die ontwerp-, installatie- en onderhoudsvereisten voor alle pneumatische apparatuur omvat, inclusief luchtcilinders. Verplicht drukontlasting, markering van veilige werkdruk en toegankelijkheid voor onderhoud.
NFPA T3.6.7 (Noord-Amerika)
De Amerikaanse equivalente norm voor de afmetingen van pneumatische cilinders. NFPA-cilinders hebben iets andere poort- en montage-interfaces dan ISO-cilinders - belangrijk om te verifiëren bij het vervangen van componenten in in Noord-Amerika gebouwde machines.
Verlaging van de persluchtkosten: energie-efficiëntie voor luchtcilindersystemen
Perslucht is een van de duurste energievormen in de productie; het Amerikaanse ministerie van Energie schat dat persluchtsystemen verantwoordelijk zijn voor 24% van de industriële, door motoren aangedreven elektriciteit in de VS, en lekkage alleen al verspilt 20-30% van het compressorvermogen in een typische fabriek. Het optimaliseren van uw luchtcilindercircuits is een oefening met een hoog rendement.
Praktische strategieën voor energiereductie
- De juiste maat van de boring: Extra grote cilinders verspillen bij elke cyclus lucht. Een cilinder met een boring van 100 mm gebruikt bij dezelfde slag 4x de lucht van een boring van 50 mm. Bereken de krachtvereisten opnieuw met werkelijke efficiëntiefactoren voordat u grote boringen specificeert.
- Gebruik drukreductie bij terugtrekslag: Als de intrekbelasting lager is dan de uitschuifbelasting, voer dan de stangzijde met verminderde druk met behulp van een secundaire regelaar. Dit alleen al kan het luchtverbruik per cyclus in veel dubbelwerkende toepassingen met 15-25% verminderen.
- Minimaliseer het dode volume (buislengte): Elke meter slang van 8 mm tussen klep en cilinder voegt per cyclus 50 cm³ dood volume toe. Plaats richtingsregelkleppen zo dicht mogelijk bij de cilinderpoorten, bij voorkeur op minder dan 300 mm afstand.
- Controleer en repareer lekken systematisch: Een ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Overweeg luchtbesparende circuits: Bij sommige klepspruitstuksystemen kan de uitlaatlucht van de terugtrekslag gedeeltelijk worden gerecycled als toevoer naar de verlengde slag, waardoor het totale luchtverbruik tot 30% wordt verminderd bij hoogcyclische toepassingen (bron: Festo Energy Efficiency in Pneumatic Systems, white paper 2022).
Koopgids voor luchtactuatorcilinders: wat u moet controleren voordat u bestelt
Aankoopbeslissingen voor pneumatische cilinders worden vaak ingegeven door de prijs, zonder rekening te houden met de totale levenscycluskosten. De volgende checklist behandelt de kritische technische details die een kosteneffectieve specificatie onderscheiden van toekomstige onderhoudsproblemen.
Bevestig de boring- en slagafmetingen
Controleer of de boring en slag overeenkomen met uw kracht- en slagvereisten na het toepassen van efficiëntie- en veiligheidsfactoren. Bevestig de maximale slag die beschikbaar is voor de specifieke boring; voor langere slagen kan een speciale bestelling of een geleide variant nodig zijn.
Specificeer afdichtingsmateriaal
Standaard NBR-afdichtingen dekken de meeste toepassingen. Voor temperaturen boven 80°C specificeer FKM; voor contact met levensmiddelen EPDM of PTFE specificeren; voor extreme kou (onder −20°C) polyurethaan of siliconen specificeren. Afdichtingsmateriaal kan vaak worden geconfigureerd op het moment van bestelling, zonder dat er sprake is van doorlooptijd bij grote fabrikanten.
Controleer de poortgrootte en het schroefdraadtype
ISO 6431-cilinders gebruiken metrische poorten (M5, G1/8, G1/4, G3/8, G1/2). NFPA-cilinders gebruiken NPT-poorten. Als uw faciliteit bestaande NPT-systemen gebruikt, betekent het specificeren van het verkeerde schroefdraadtype dat elke fitting een niet-overeenkomende adapter nodig heeft; verborgen kosten die snel oplopen over 50 cilinders.
Controleer de sensorcompatibiliteit
Als u positiedetectie nodig heeft, controleer dan of de cilindercilinder een compatibele schakelaarmontagegleuf heeft (T-gleuf, C-gleuf of bandklem) en of de sensor die u hebt geselecteerd (NPN/PNP, 2-draads/3-draads, DC/AC) overeenkomt met de PLC-ingangsmodule. Veel integratievertragingen komen voort uit incompatibiliteit tussen sensor-cilinderslots die bij de installatie werd ontdekt.
Bevestig het kussentype
Verstelbare kussens zijn standaard vanaf een boring van 32 mm op de meeste ISO-cilinders. Niet-gedempte cilinders (NC) zijn beschikbaar voor zeer snelle toepassingen met korte slag waarbij externe schokdempers de vertraging aan het einde van de slag afhandelen. Geef NC alleen op als u rekening hebt gehouden met vertraging op systeemniveau.
Houd rekening met de levenscycluskosten, niet met de eenheidsprijs
Een luchtcilinder zonder naam tegen 40% van de prijs van een SMC- of Festo-equivalent kan een levensduur van de afdichting hebben van 2 à 5 miljoen cycli, tegenover 20 à 50 miljoen voor het merkalternatief. Bij een toepassing van 10 cycli/minuut is dat een vervanging elke 3-4 maanden versus elke 3-5 jaar. Houd rekening met de kosten voor stilstand, arbeid en de voorraad reserveonderdelen voordat u alleen over de prijs beslist.
Veelgestelde vragen over luchtactuatorcilinders
Wat is het verschil tussen een luchtcilinder en een pneumatische cilinder?
Er is geen functioneel verschil. 'Luchtcilinder', 'pneumatische cilinder' en 'luchtactuatorcilinder' verwijzen allemaal naar hetzelfde apparaat: een mechanische actuator aangedreven door perslucht. "Pneumatische cilinder" is de meer formele technische term; "luchtcilinder" wordt veel gebruikt in industriële onderhouds- en inkoopcontexten. Beide termen verschijnen door elkaar in fabrikantencatalogi van SMC, Festo, Parker en anderen.
Hoe lang gaat een luchtcilinder mee?
De levensduur van de afdichtingen – het voornaamste slijtageonderdeel – varieert van 5 miljoen cycli (cilinders van basiskwaliteit met slechte luchtkwaliteit) tot 100 miljoen cycli (eersteklas cilinders met schone, droge lucht en goede smering). De loop en stang zijn ontworpen voor de levensduur van de machine, op voorwaarde dat ze niet bekrast of gecorrodeerd zijn. In de praktijk zou een industriële luchtcilinder in een goed onderhouden systeem 3 tot 7 jaar moeten draaien voordat de afdichtingen worden vervangen, bij typische automatiseringscyclussnelheden van 10 tot 30 cycli/minuut. Bron: Technische catalogus Festo Pneumatics, 2023.
Op welke druk moet ik mijn luchtcilinder laten draaien?
De meeste standaardluchtcilinders hebben een vermogen van 1,0 MPa (145 PSI). Het is echter niet optimaal om op de maximale rating te draaien. De meest energie-efficiënte aanpak is om de druk in te stellen op het laagste niveau dat de vereiste kracht levert, met een veiligheidsmarge van 25% – doorgaans 0,4–0,6 MPa voor de meeste toepassingen. Een hogere druk verhoogt de energiekosten, versnelt de slijtage van de afdichtingen en verhoogt het uitlaatgeluidsniveau zonder de snelheid te verbeteren (de snelheid wordt bepaald door de stroomsnelheid, niet door de druk).
Kan ik een luchtcilinder zonder smeerapparaat gebruiken?
Ja, voor de meeste moderne cilinders. Grote fabrikanten (SMC, Festo, Parker) smeren hun cilinders vooraf met duurzaam vet en ontwerpen ze zo dat ze gedurende de nominale levensduur zonder een stroomafwaarts smeerapparaat kunnen werken, op voorwaarde dat de luchtkwaliteit voldoet aan ISO 8573-1 Klasse 5 of beter. Als er een smeerapparaat wordt geïnstalleerd nadat een niet-gesmeerde cilinder is ingelopen, verwijder deze dan niet; de olienevel spoelt het in de fabriek aangebrachte vet weg en de cilinder wordt afhankelijk van continue smering om voortijdige slijtage van de afdichtingen te voorkomen.
Wat zorgt ervoor dat een luchtcilinderstang langzaam uitschuift?
De meest voorkomende oorzaken zijn: (1) de stroomregelklep op de uitlaatpoort (meteruitlaat) is te ver gesloten – open deze geleidelijk; (2) de toevoerdruk ligt onder het vereiste minimum voor de belasting: controleer de druk bij de cilinderpoort, niet alleen bij de FRL; (3) de zuigerafdichting is versleten en er wordt intern lucht omgeleid – test door onder druk te zetten terwijl de belasting is losgekoppeld; (4) een geknikte of te kleine toevoerbuis beperkt de stroom; een buis van 6 mm beperkt de stroom tot ongeveer 50 l/min vrije lucht bij 0,6 MPa, onvoldoende voor cilinders met een grote boring bij hoge snelheden.
Wat is een dubbelwerkende versus enkelwerkende luchtcilinder?
Een dubbelwerkende luchtcilinder gebruikt perslucht om de zuiger zowel in de uitschuif- als in de intrekrichting aan te drijven, waardoor een volledige gecontroleerde kracht in beide richtingen ontstaat met twee luchtpoorten. Een enkelwerkende cilinder gebruikt lucht slechts voor één richting (meestal uitschuiven) en is voor de tegenovergestelde richting afhankelijk van een terugstelveer of zwaartekracht. Enkelwerkende cilinders zijn eenvoudiger te loodsen (één poort), maar verliezen wat slag aan de veerruimte en bieden geen gecontroleerde terugtrekkracht. Dubbelwerkende cilinders zijn de standaardkeuze voor de meeste automatiseringstoepassingen.
Hoe voorkom ik dat mijn luchtcilinder gaat draaien?
Standaardcilinders met een rond lichaam hebben geen antirotatiefunctie op de stang. Als de rotatie van de stang een probleem is, zijn de oplossingen: (1) gebruik een externe geleiderail of geleidingsstangsamenstel; (2) een geleide cilinder specificeren (type met dubbele stang of profiellichaam met geïntegreerde geleiding); (3) voeg een accessoire toe dat rotatie voorkomt (meestal een platte sleutel of een anti-rotatiekraag die past bij de schroefdraad van de cilinder). SMC's CQ2 en Festo's ADN-serie bieden optionele anti-rotatieversies zonder een volledig begeleide cilinderupgrade.
Is het mogelijk om de stoppositie van een luchtcilinder halverwege de slag te regelen?
Standaard pneumatische cilinders zijn point-to-point-apparaten: ze stoppen alleen betrouwbaar bij eindstops. Halverwege de slag stoppen met een pneumatische cilinder is mogelijk met een centraal gesloten of centrale uitlaatrichtingsklep met 3 standen, maar de positie is niet herhaalbaar vanwege de samendrukbaarheid van de lucht. Voor herhaalbare positionering halverwege de slag is de industriestandaard het gebruik van (a) een elektrische lineaire actuator, (b) een servopneumatisch systeem met een proportionele klep en lineaire positiefeedback (nauwkeurig tot ±0,1 mm), of (c) een stopbuis met vaste positie in de cilinder om een tweede stoppositie te definiëren.
Wat is de maximale slag die beschikbaar is voor een standaard luchtcilinder?
Luchtcilinders uit de standaardcatalogus zijn doorgaans verkrijgbaar met slaglengtes tot 1.000–2.000 mm bij grote fabrikanten. Daarnaast breiden stangloze cilinders het praktische slagbereik uit tot 5.000–6.000 mm (en in aangepaste versies nog verder). Voor zeer lange slagen met conventionele stangcilinders is analyse van de stangknik (de formule van Euler) verplicht: een lange dunne stang onder drukbelasting zal knikken voordat de nominale cilinderkracht wordt bereikt, en de veilige belasting neemt snel af met de slaglengte.
Hoe kies ik tussen een luchtcilinder met rond lichaam en profiellichaam (trekstang)?
Cilinders met ronde behuizing (ISO 6431) zijn compact, lichtgewicht en hebben een eenvoudig buitenoppervlak - ideaal voor montage in beperkte ruimte en algemene toepassingen waarbij de accessoires voor sensormontage beperkt zijn. Cilinders met profiellichaam (ISO 15552 / trekstang) hebben aan alle vier zijden een T-gleufprofiel voor eenvoudige montage van accessoires (sensoren, beugels, afsluiters), een volledig assortiment ISO-standaard montagebeugels, en zijn over het algemeen gemakkelijker te onderhouden. Voor de meeste algemene industriële automatisering met boormaten van 32 mm en groter is de profielcilinder de praktische standaardkeuze vanwege het ecosysteem van accessoires.
