Wat een Luchtcilinder Eigenlijk in een productielijn
Een luchtcilinder zet persluchtdruk om in lineaire mechanische kracht, en het korte antwoord voor iedereen die er een kiest is dit: de boringgrootte bepaalt de krachtuitvoer, de slaglengte bepaalt de reisafstand en het staafontwerp bepaalt het draagvermogen onder zijdelingse belastingen . Een standaard pneumatische actuatorcilinder die werkt op 6 bar (87 psi) werkplaatslucht met een boring van 32 mm produceert ruwweg 482 newton kracht tijdens de duwslag, wat voldoende is om de meeste klem-, hef- en perstaken uit te voeren die te vinden zijn op verpakkings- en assemblageapparatuur. Als een proces meer kracht nodig heeft zonder de boring te vergroten, zijn de enige praktische manieren het verhogen van de lijndruk (binnen de nominale limiet van de cilinder, doorgaans 10 bar voor standaardeenheden) of het overschakelen naar een tandemcilinderontwerp dat twee zuigers op één stang stapelt.
Actuatorcilinders vallen in twee grote mechanische families: enkelwerkende cilinders, die luchtdruk gebruiken om in één richting te bewegen en een veer om terug te keren, en dubbelwerkende cilinders, die luchtdruk gebruiken voor zowel uitschuiven als intrekken. Dubbelwerkende ontwerpen zijn verantwoordelijk voor grofweg 75% van de industriële pneumatische cilinderinstallaties volgens gegevens van onderdelendistributeurs uit de catalogi van Festo en SMC, grotendeels omdat ze gecontroleerde kracht en snelheid in beide richtingen bieden en geen energie verspillen aan het samendrukken van een terugstelveer bij elke cyclus.
Cilinderkracht berekenen: de cijfers die er toe doen
De krachtformule voor een pneumatische cilinder is eenvoudig: Kracht (N) = Druk (bar) x Oppervlakte (cm²) x 10 . Het zuigeroppervlak wordt berekend op basis van de boringdiameter met behulp van de standaardformule voor het cirkeloppervlak, π maal de straal in het kwadraat. Voor de slag aan de stangzijde (terugtrekking) moet het dwarsdoorsnedeoppervlak van de stang worden afgetrokken van het totale zuigeroppervlak. Daarom is de terugtrekkracht altijd lager dan de uitschuifkracht op een dubbelwerkende cilinder, vaak 10% tot 15%, afhankelijk van de staafdiameter.
| Boringdiameter | Zuigergebied | Kracht bij 6 Bar | Typische toepassing |
|---|---|---|---|
| 16 mm | 2,01 cm² | 120 N | Uitwerpen van kleine onderdelen, gating |
| 25 mm | 4,91 cm² | 295 N | Lichte klemarmaturen |
| 32 mm | 8,04 cm² | 482 N | Transportbandaanslagen, duwplaten |
| 50 mm | 19,63 cm² | 1178 N | Perspassing, plaatbewerking |
| 80 mm | 50,27 cm² | 3016 N | Zware klemming, spuitgietgereedschap |
Het is vermeldenswaard dat de theoretische kracht uit deze formule de maximaal beschikbare output vóór wrijvingsverliezen vertegenwoordigt. In de praktijk wordt de geleverde kracht ongeveer 5% tot 10% lager als gevolg van afdichtingswrijving, vooral bij cilinders die langere tijd hebben gedraaid zonder smeermiddelonderhoud.
Cilinderlichaamsstijlen en wanneer ze passen
Luchtcilinders worden in verschillende carrosserieconfiguraties vervaardigd, en het kiezen van de verkeerde stijl is een van de meest voorkomende oorzaken van voortijdige slijtage van geautomatiseerde apparatuur.
Cilinders met ronde behuizing (ISO 6432).
Deze zijn de meest compacte optie voor een bepaalde boring en kunnen eenvoudig in strakke machineframes worden gemonteerd met behulp van gaffel- of flensbeugels. Ze worden vaak aangetroffen in boringmaten van 8 mm tot 25 mm en zijn favoriet voor pick-and-place-armen, kleine uitwerpmechanismen en poorttoepassingen waarbij de ruimte langs de bedieningsas beperkt is.

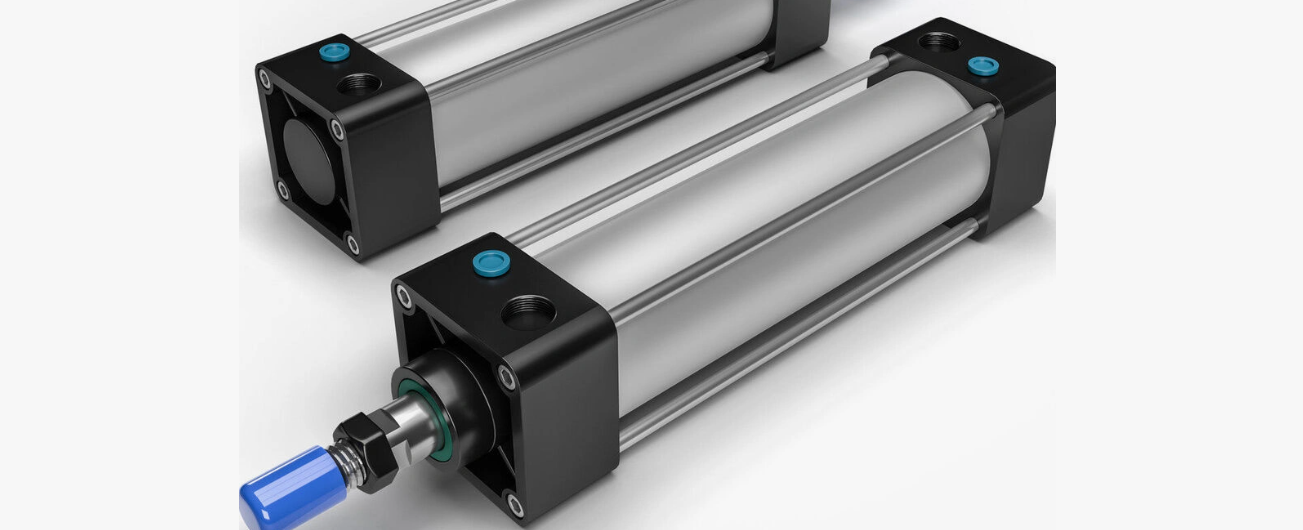

Profiellichaam (ISO 15552) Cilinders
Behuizingen met vierkante of rechthoekige doorsnede en geïntegreerde montagesleuven langs alle vier de zijden. Dankzij de vlakke oppervlakken en T-gleufgroeven kunnen ontwerpers sensoren, beugels en geleiderails rechtstreeks op het cilinderlichaam vastschroeven zonder extra bevestigingsmiddelen. Deze stijl domineert in het boringbereik van 32 mm tot 125 mm en is de standaardkeuze voor algemene industriële automatisering.
Geleide (schuif)cilinders
Deze combineren een standaardcilinder met ingebouwde lineaire geleidestangen, meestal twee gehard stalen assen die evenwijdig aan de hoofdstang lopen. De geleidestangen absorberen zijbelastingen en koppel die anders een standaard cilinderstang en afdichting zouden buigen of verslijten. Bij elke toepassing waarbij de belasting niet in het midden van de middellijn van de stang wordt uitgeoefend, zoals bij een duwarm of een roterende grijper, moet een geleide cilinder worden gebruikt in plaats van een standaard stangcilinder , omdat zijbelasting de grootste oorzaak is van voortijdig falen van de stangafdichting.
Compacte cilinders
Units met vlak profiel en korte slag, ontworpen voor klembewerkingen waarbij de axiale ruimte beperkt is, zoals op draaitafels met meerdere stations. De slaglengte overschrijdt zelden de 50 mm, maar het vlakke montagevlak en de beperkte totale lengte maken ze ideaal voor installaties waar een standaardcilinder eenvoudigweg niet past.
Montagestijlen en hun mechanische afwegingen
De gekozen montagestijl heeft niet alleen invloed op de installatie, maar ook op de buigspanning die het cilinderlichaam en de stang ondervinden tijdens bedrijf.
- Voet montage : Vastgeschroefd langs de onderkant van het cilinderlichaam, eenvoudig en stijf, maar vereist dat het belastingspad perfect uitgelijnd is om buigmomenten op de lichaamsbuis te voorkomen.
- Flens montage : Vastgeschroefd aan de dop of het hoofdeinde, zeer stijf voor axiale duw-/trektoepassingen, gebruikelijk bij pers- en stempelapparatuur.
- Montage op tap : Dankzij een draaipunt kan de cilinder zwaaien terwijl deze zich uitstrekt, essentieel voor klemarmen en hefmechanismen die door een boog draaien in plaats van in een rechte lijn te bewegen.
- Gaffel montage : Een pen-en-vorkverbinding aan de achterkant van de cilinder, vaak gecombineerd met een gaffel aan het stanguiteinde, waardoor de hele cilinder tijdens de slag kan draaien.
Tap- en gaffelbevestigingen zijn de enige keuzes die moeten worden gebruikt als het bedieningspad geen rechte lijn is, omdat stijve bevestigingen op een draaiende last de zuigerstang snel zullen buigen.
Luchtverbruik: de compressor correct dimensioneren
Een over het hoofd geziene factor bij het toevoegen van cilinders aan een bestaand pneumatisch systeem is het totale luchtverbruik. Elke cyclus van een cilinder verbruikt een volume samengeperste lucht dat gelijk is aan het zuigeroppervlak vermenigvuldigd met de slaglengte, verdubbeld voor dubbelwerkende cilinders, aangezien beide kamers elke cyclus vullen en afvoeren.
Een cilinder met een boring van 50 mm en een slag van 200 mm heeft bijvoorbeeld een zuigervolume van ongeveer 393 cm³ aan de verlengingszijde. Voeg het volume aan de staafzijde toe (iets minder vanwege de verplaatsing van de staaf, noem het 370 cm³), en een volledige cyclus verbruikt ongeveer 763 cm³ vrije lucht bij atmosferische druk, vermenigvuldigd met de compressieverhouding. Bij 6 bar (7 bar absoluut) is dat ongeveer 5,3 liter vrije lucht per cyclus. Een machine die deze cilinder met 20 cycli per minuut laat draaien, verbruikt ongeveer 106 liter vrije lucht per minuut alleen voor die ene actuator , wat een betekenisvolle belasting is wanneer deze wordt vermenigvuldigd over een machine met een tiental of meer cilinders.
| Boringmaat | Slag 100 mm | Slag 200 mm | Slag 300 mm |
|---|---|---|---|
| 25 mm | 26 l/min | 52 l/min | 78 l/min |
| 32 mm | 42 l/min | 84 l/min | 127 l/min |
| 50 mm | 53 l/min | 106 l/min | 159 l/min |
| 80 mm | 135 l/min | 271 l/min | 406 l/min |
Installaties onderschatten vaak de afmetingen van de compressor bij het toevoegen van nieuwe automatiseringscellen, omdat ze berekenen op basis van alleen de cilinderboring zonder rekening te houden met de cyclussnelheid. Een compressor die te klein is voor de totale vraag zorgt ervoor dat de lijndruk zakt tijdens piekcycli, waardoor de krachtuitvoer van elke cilinder op het systeem tegelijkertijd direct wordt verminderd, waardoor technici soms een verkeerde diagnose stellen van het symptoom als een falende actuator terwijl de echte oorzaak stroomopwaarts ligt.
Demping aan het einde van de slag en waarom dit de levensduur verlengt
Aan het einde van elke slag vertraagt de zuiger door tegen de eindkap te slaan, tenzij er enige vorm van demping aanwezig is. Standaardcilinders zonder kussens zijn beperkt tot relatief lage zuigersnelheden, doorgaans minder dan 0,3 meter per seconde, voordat de impactkrachten de zuiger, eindkappen en bevestigingsmateriaal beginnen te beschadigen.
Instelbare demping maakt gebruik van een naaldventiel om de uitlaatlucht in de laatste 10 tot 15 mm slag te smoren, waardoor de zuiger wordt vertraagd voordat deze in contact komt met de eindkap. Deze enkele eigenschap kan de levensduur van de cilinder aanzienlijk verlengen, omdat de herhaalde mechanische schokken van een niet-gedempte stop een belangrijke bijdrage leveren aan afdichtingsslijtage, losraken van het bevestigingsmiddel en uiteindelijk scheuren in het gietstuk van de eindkap op cilinders met een aluminium behuizing.
Voor toepassingen met een snelheid boven 0,5 m/s, of voor elke cilinder die een lastmassa van meer dan enkele kilogrammen draagt, verstelbare luchtdemping moet als een standaardvereiste worden beschouwd in plaats van als een optionele upgrade . Rubberen bumpers bieden een goedkoper alternatief voor lichtere belastingen en lagere snelheden, waarbij ze de impact absorberen door elastische vervorming in plaats van door luchtsmoring, maar ze verslijten en moeten periodiek worden vervangen.
Materiaalkeuze voor verschillende gebruiksomgevingen
Het lichaam, de stang en de afdichtingsmaterialen van een actuatorcilinder bepalen hoe goed deze overleeft buiten een schone, droge, geklimatiseerde fabrieksvloer.
Standaard aluminium cilinders
Geanodiseerd aluminium is de standaard voor algemeen gebruik binnenshuis. Het is licht van gewicht, is bestand tegen oppervlaktecorrosie door normale vochtigheid en kan gemakkelijk worden bewerkt voor de precisieboringen die nodig zijn om een goede afdichting te behouden. Het is niet geschikt voor omgevingen met bijtende chemicaliën of constante blootstelling aan zout water zonder extra coatings.
Roestvrijstalen cilinders
Gebruikt in voedselverwerking, farmaceutische en maritieme toepassingen waar wassen met gechloreerde reinigingsmiddelen of blootstelling aan zoute lucht routine is. Roestvrije cilinders kosten meer, doorgaans 1,5 tot 2,5 keer de prijs van een gelijkwaardige aluminium cilinder, maar vermijden de putcorrosie die anders in deze omgevingen frequente vervanging zou vereisen.
Verbindingen afdichten
Nitril (NBR) afdichtingen zijn standaard voor algemene luchtdiensten bij temperaturen van -20°C tot 80°C. Voor toepassingen bij hoge temperaturen in de buurt van ovens of lasstations breiden fluorkoolstof (FKM/Viton) afdichtingen het bruikbare bereik uit tot ongeveer 150°C, maar kosten aanzienlijk meer. Voor voedselveilige en farmaceutische machines zijn FDA-conforme afdichtingsverbindingen vereist. Deze moeten expliciet worden gespecificeerd bij het bestellen, aangezien standaardafdichtingen mogelijk niet voldoen aan de hygiënische verwerkingsvereisten.
Veelvoorkomende faalsymptomen en hun grondoorzaken
Veldtechnici komen herhaaldelijk hetzelfde handjevol foutpatronen tegen op actuatorcilinders, en het snel herkennen ervan bespaart aanzienlijke uitvaltijd.
| Symptoom | Waarschijnlijke oorzaak | Corrigerende actie |
|---|---|---|
| Langzame of trage beroerte | Te kleine slangen, beperkende fittingen of lage lijndruk | Controleer de toevoerdruk bij de cilinderpoort en vergroot de slangdiameter |
| Er lekt lucht uit het uiteinde van de stang | Versleten stangafdichting, vaak door zijbelasting of vervuiling | Vervang de afdichtingsset, inspecteer op stanginkervingen en zijdelingse belastingsbronnen |
| Cilinder drijft als er geen lucht meer is | Interne omleiding van de zuigerafdichting waardoor luchtoverdracht tussen kamers mogelijk is | Vervang de zuigerafdichting, inspecteer de boring op inkervingen |
| Luide knal aan het einde van de slag | Ontbrekende of versleten demping, te hoge snelheid | Pas de naaldklep van het kussen aan of voeg debietregeling toe aan de uitlaat |
| Gebogen zuigerstang | Zijwaartse belasting buiten de nominale limieten, verkeerde uitlijning | Vervangen door geleide cilinder of correcte mechanische uitlijning |
De meeste voortijdige cilinderstoringen zijn terug te voeren op twee hoofdoorzaken: zijdelingse belasting op de stang door verkeerd uitgelijnde montage, en vervuilde luchttoevoer waardoor vocht of deeltjes in de afdichtingen terechtkomen. Een goed onderhouden filter-regulator-smeerapparaat (FRL)-eenheid stroomopwaarts van elke actuator pakt de tweede oorzaak direct aan, en routinematige uitlijningscontroles tijdens preventief onderhoud pakken de eerste aan.
Een praktische checklist voor het specificeren van een nieuwe actuatorcilinder
Wanneer u een nieuwe pneumatische actuatorcilinder specificeert voor een machineontwerp of retrofit, dient u de volgende punten te volgen om de meest voorkomende specificatiefouten te voorkomen.
- Bereken de vereiste kracht bij de laagst verwachte lijndruk, niet de nominale druk, aangezien de druk kan dalen tijdens piekvraag.
- Kies een boormaat met een veiligheidsmarge van minimaal 25% boven de berekende minimale krachtvereiste.
- Controleer of de slaglengte rekening houdt met de volledige mechanische slag plus eventuele dempingsafstanden aan elk uiteinde.
- Kies een geleide cilinder als er tijdens de slag een zijdelingse belasting of koppel op de stang wordt uitgeoefend.
- Zorg ervoor dat het afdichtingsmateriaal en het lichaamsmateriaal overeenkomen met de omgeving, inclusief temperatuur, vocht en blootstelling aan chemicaliën.
- Specificeer het dempingstype op basis van de verwachte zuigersnelheid en belastingsmassa.
- Controleer of de montagestijl overeenkomt met het lastpad, rechtlijnig versus draaiende beweging.
- Voeg het luchtverbruik van de nieuwe cilinder toe aan de totale systeembehoefte en controleer de compressorcapaciteit.
Door deze volgorde op volgorde te volgen, in plaats van te vertrekken vanuit een catalogusonderdeelnummer en achteruit te werken, ontstaat het verschil tussen een actuator die jarenlang betrouwbaar werkt en een actuator die binnen enkele maanden na installatie een terugkerend onderhoudsitem wordt.
