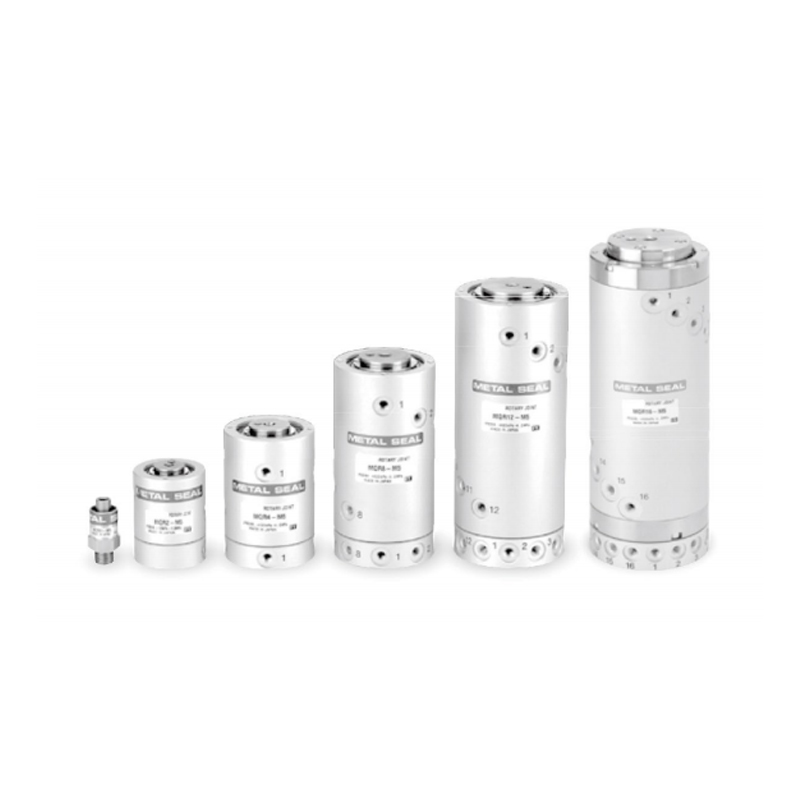

MQR-serie Roterende One-touch-fitting met laag koppel
  • MQR-serie Roterende One-touch-fitting met laag koppel
One-Touch-fitting

MQR-serie Roterende One-touch-fitting met laag koppel

Metalen afdichtingsmethode.
Draaimechanisme・Wordt gebruikt om lucht te leveren aan roterende en zwaaiende onderdelen zoals robotarmen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：KS/KX-serie One-touch-fitting
VOLGENDE：KC-serie Zelfdichtende One-touch-fitting

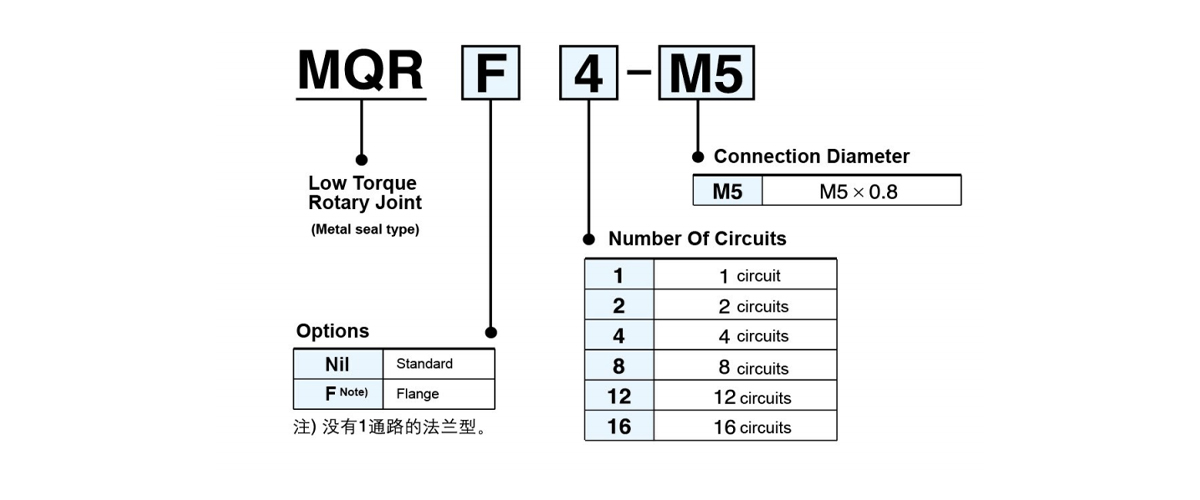

  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Aantal circuits (aantal poorten) 1 circuit 2 circuits 4 circuits 8 circuits 12 circuits 16 circuits
    Vloeistof Lucht · Inert gas
    Afdichtingsstructuur Metalen afdichting
    Gidsstructuur Lager ondersteund Lager ondersteund at both ends
    Poortgrootte Mannetje      R1/8 M5×0,8
    Vrouwelijk     M5×0,8
    Stroomsnelheid
    Kenmerken     		C 0,50[dm³/(s·bar)]
    b 0.40
    CV 0.17
    Smering Niet vereist
    Minimale bedrijfsdruk -100 kPa
    Maximale bedrijfsdruk 1,0 MPa
    Opmerking 1)
    Omgevings- en in bedrijf
    Vloeistof Temperature     		-10~80℃
    Opmerking )2
    Max. startrotatiekoppel     		0,003N ·m   of   minder 0,03N ·m   of   minder 0,05N ·m   of   minder 0,10N ·m   of   minder 0,20N·m of minder 0,50N·m of minder
    Opmerking 5)
    Toegestaan rotatienummer Opmerking     		3000min⁻¹(r.p.m.) of minder Opmerking3) 2000min⁻¹(tpm) of minder 1500min⁻¹(tpm) of minder 900min⁻¹(tpm) of minder 600min⁻¹(tpm) of minder 200min⁻¹(tpm) of minder
    Opmerking 4)
    Toegestane radiale belasting
    (Toegestane reactie op de koppelingsas)     		1N of minder 15Niet minder 30N of minder 40N of minder 50N of minder
    Toegestane axiale belasting
    Gewicht 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Opmerking 1) De temperatuur van 80℃ omvat temperatuurstijging tijdens rotatie;
    Opmerking 2) Het opstartkoppel verandert niet met de toevoerdruk of bij niet-gebruik (blijft binnen het maximale opstartdraaimoment),
    maar het verandert wel met het rotatienummer;
    Opmerking 3)Als u een snelheid boven 600 min-1 (tpm) gebruikt, zorg er dan voor dat de rotatie in de richting is waarin de verbinding is bevestigd;
    Opmerking 4) Rubber/harskoppelingen worden aanbevolen vanwege hun uitstekende absorptie van excentrische schokken en trillingen;
    Opmerking 5)min-1,aantal rotaties per 1 minuut.

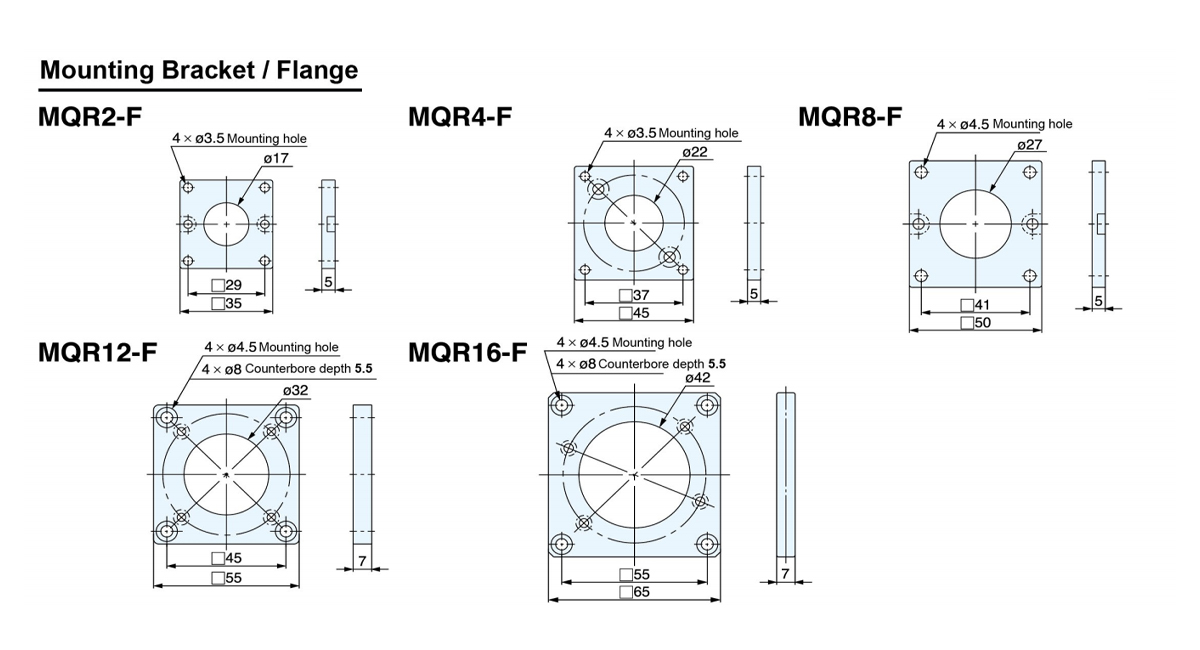

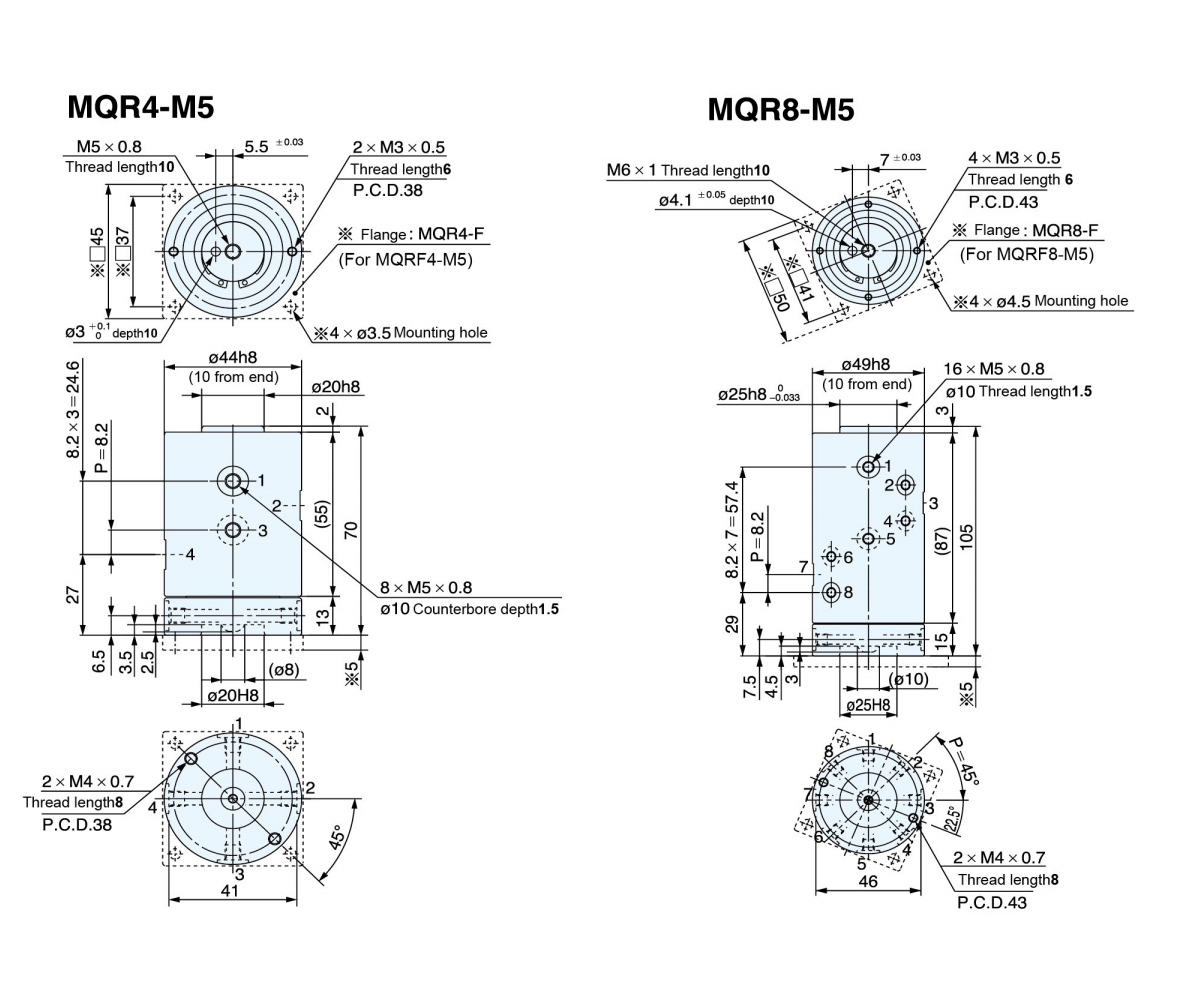

    Aantal circuits Flensonderdeelnummer
    2 circuits MQR2-F
    4 circuits MQR4-F
    8 circuits MQR8-F
    12 circuits MQR12-F
    16 circuits MQR16-F

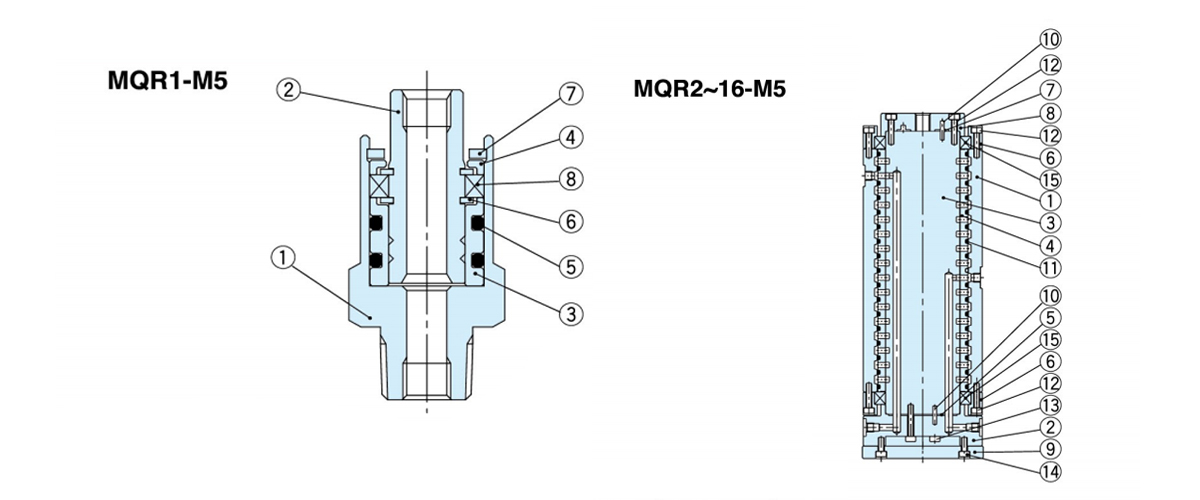

  • Componentonderdelen (MQR1-M5,1-circuit)
    Artikel Naam Materiaal Reamrk
    1 Lichaam Roestvrij staal
    2 Spoel Speciaal roestvrij staal
    3 Mouw Speciaal roestvrij staal
    4 Plaat Aluminium
    5 O-ring H-NBR
    6 Borgring Koolstofstaal
    7 Borgring Koolstofstaal
    8 Radiaal lager

    Componentonderdelen (MQR2 tot 16-M5,2 tot 16 circuits)
    Artikel Naam Materiaal Reamrk
    1 Lichaam Aluminium alloy
    2 Adapterplaat Aluminium alloy
    3 Spoel Speciaal roestvrij staal
    4 Mouw Speciaal roestvrij staal
    5 Pakking H-NBR
    6 Lagerhouder Roestvrij staal Slechts 16 circuits
    7 Pakking H-NBR Slechts 16 circuits
    8 Plaat Aluminium alloy Slechts 16 circuits
    9 Flens Aluminium alloy
    10 Parallelle pen Koolstofstaal Behalve 2 circuits
    11 O-ring H-NBR
    12 Bout Koolstofstaal Slechts 16 circuits
    13 Bout Koolstofstaal
    14 Bout Koolstofstaal
    15 Radiaal lager -
