One-Touch-fitting

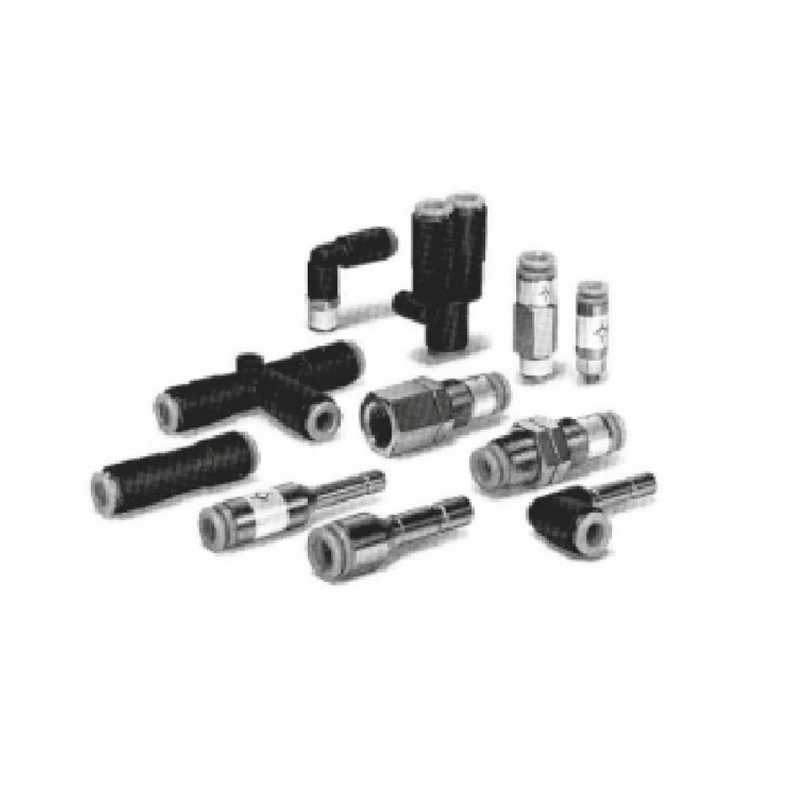

KC-serie Zelfdichtende One-touch-fitting

Kenmerk:
· One-touch-fitting (ingebouwd zelfafdichtingsmechanisme) om luchtuitlaat te voorkomen bij het verwijderen van de slang.
· Stroomloos vernikkeld voor kuipervrije toepassingen.

E-mail: manager@cktworld.com

Downloaden

VORIGE：MQR-serie Roterende One-touch-fitting met laag koppel
VOLGENDE：KQ2-serie One-touch-fitting

Specificaties
Interne structuur
Hoofdafmeting (mm)
Contact opnemen

Vloeistof	Lucht/water
Materiaal	Messing
Maximale bedrijfsdruk	1.OMPa
Vacuümdruk	-100KPa
Bewijsdruk	3.OMPa
Omgevings- en vloeistoftemperatuur	Lucht: -5~60℃, Water: 0~40℃
Slangmateriaal	Nylon, polyurethaan
Slangenbuitendiameter	Ø4, Ø6, Ø8, Ø10, Ø12

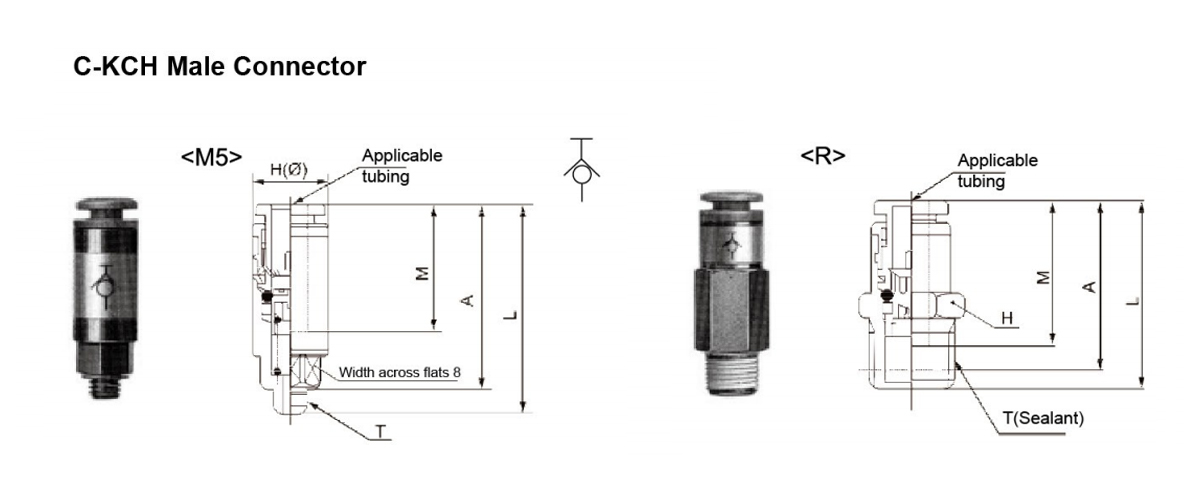

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte Aan de overkant Platte schoenen	L	A	M	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte Aan de overkant Platte schoenen	L	A	M	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCH04-M5	M5×0,8	9.8	30.8	27.3	18	2.1	2.1	8
Ø4	C-KCH04-01S	1/8	10	26.1	22.1	18	2.6	2.6	8
Ø6	C-KCH06-M5	M5×0,8	11.8	32.4	28.9	19.5	2.4	2.4	10
	C-KCH06-01S	1/8	12	37.4	33.4	19	6.8	6.8	16
	C-KCH06-02S	1/4	14	28.9	22.9	19	6.8	6.8	14
Ø8	C-KCH08-01S	1/8	14	42.4	38.4	21.5	16.2	13.1	20
	C-KCH08-02S	1/4	14	45.7	39.7				27
	C-KCH08-03S	3/8	17	34	27.5				25
Ø10	C-KCH10-02S	1/4	17	50.5	44.5	24	25.6	20.4	34
Ø10	C-KCH10-03S	3/8	17	51.5	45	24	25.6	20.4	43
Ø12	C-KCH12-03S	3/8	19	54.2	47.7	25.5	35.4	30.4	48
Ø12	C-KCH12-04S	1/2	22	41.6	33.6	25.5	35.4	30.4	41

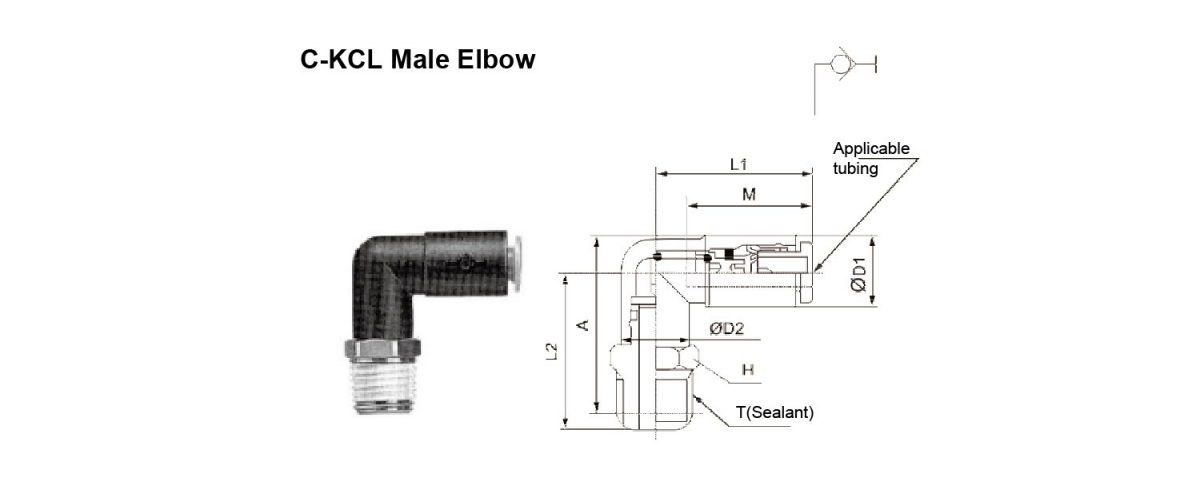

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte Aan de overkant Platte schoenen	OD1	ØD2	L1	L2	A	M	Effectief gebied (mm²)		Gewicht ( g)
										Nylon	Urethaan
Ø4	C-KCL04-M5	M5×0,8	8	10.4	8	25.3	16.7	18.4	18	1.9	1.9	6
	C-KCL04-01S	1/8	10		10		23	24.2		2.3	2.3	11
Ø6	C-KCL06-M5	M5×0,8	8	12.8	8	26.8	17.4	20.3	19.5	2.2	2.2	7
	C-KCL06-01S	1/8	12		12	28	25.1	27.5	19	6.2	6.2	13
	C-KCL06-02S	1/4	14				29.1	29.5				21
Ø8	C-KCL08-01S	1/8	14	15.2	14	34.1	27.1	30.7	21.5	13.0	10.5	16
	C-KCL08-02S	1/4					31.1	32.7				24
	C-KCL08-03S	3/8	17					34.2				37
Ø10	C-KCL10-02S	1/4	17	18.5	17	38	33.9	37.2	24	19.5	16.5	29
	C-KCL10-03S	3/8					35.9	38.7				38
Ø12	C-KCL12-03S	3/8	22	20.9	20.9	40.7	40.3	44.3	25.5	24.8	21.3	63
	C-KCL12-04S	1/2					43.2	45.7				81

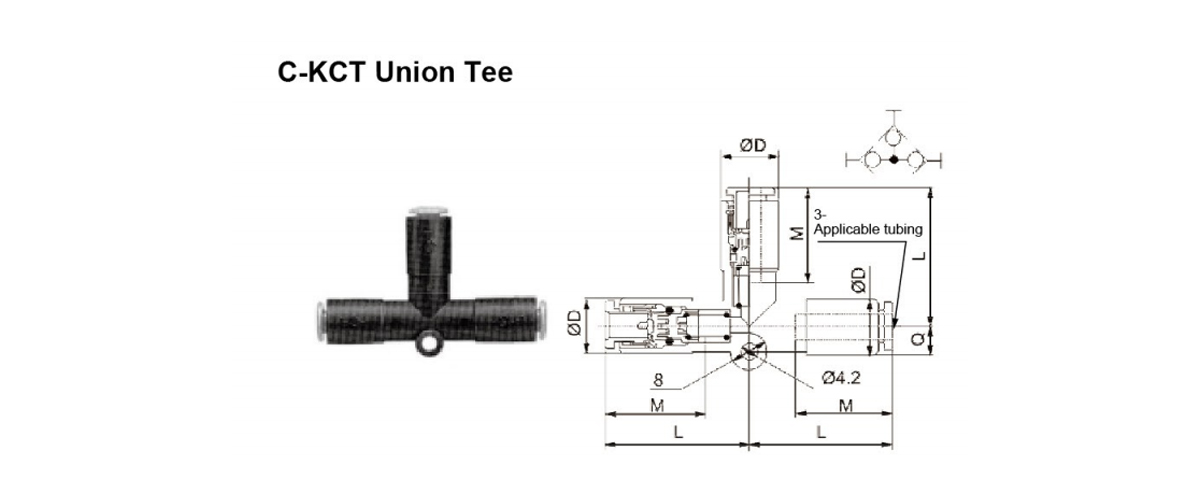

Toepasselijke buitendiameter slang (mm)	Model	D	L	Q	M	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	D	L	Q	M	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCT04-00	10.4	28.6	5.3	18	2.8	2.8	8
Ø6	C-KCT06-00	12.8	32.7	6.1	19	7.6	7.6	15
Ø8	C-KCT08-00	15.2	39.2	7.1	21.5	13.7	11.1	23
Ø10	C-KCT10-00	18.5	45.5	7.9	24	21.1	19.0	39
Ø12	C-KCT12-00	20.9	49.2	8.6	25.5	28.3	24.3	52

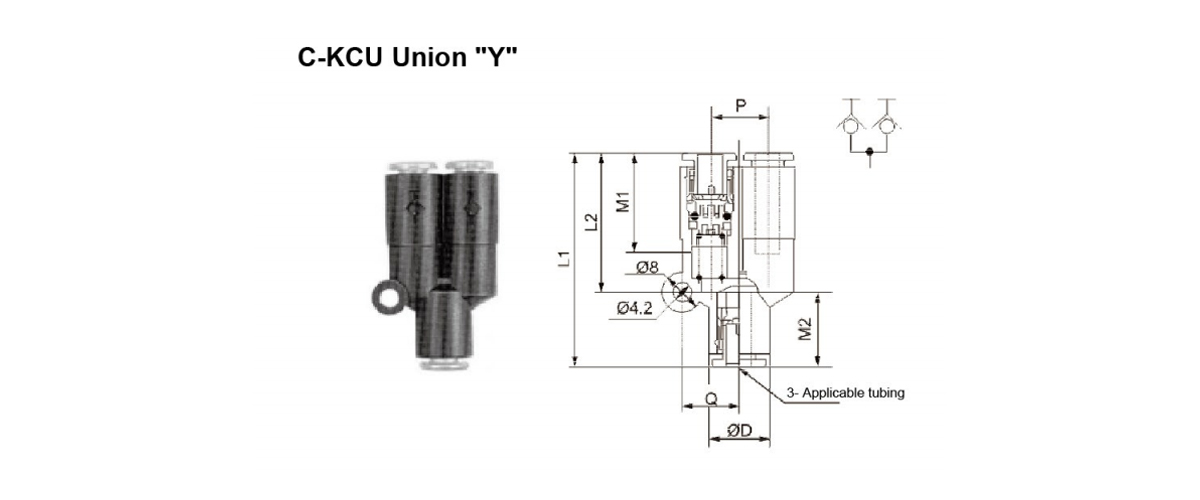

Toepasselijke buitendiameter slang (mm)	Model	D	L1	L2	P	Q	M1	M2	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	D	L1	L2	P	Q	M1	M2	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCU04-00	10.4	43.1	27.3	10.4	10.6	18	16	3.7	3.7	8
Ø6	C-KCU06-00	12.8	48	31.2	12.8	12.5	19	17	10.0	10.0	14
Ø8	C-KCU08-00	15.2	57.6	38.9	15.2	14.7	21.5	18.5	21.7	15.1	22
Ø10	C-KCU10-00	18.5	65.2	44.9	18.5	17.1	24	21	33.3	25.6	37
Ø12	C-KCU12-00	20.9	70.1	48.8	20.9	19.1	25.5	22	48.9	38.7	49

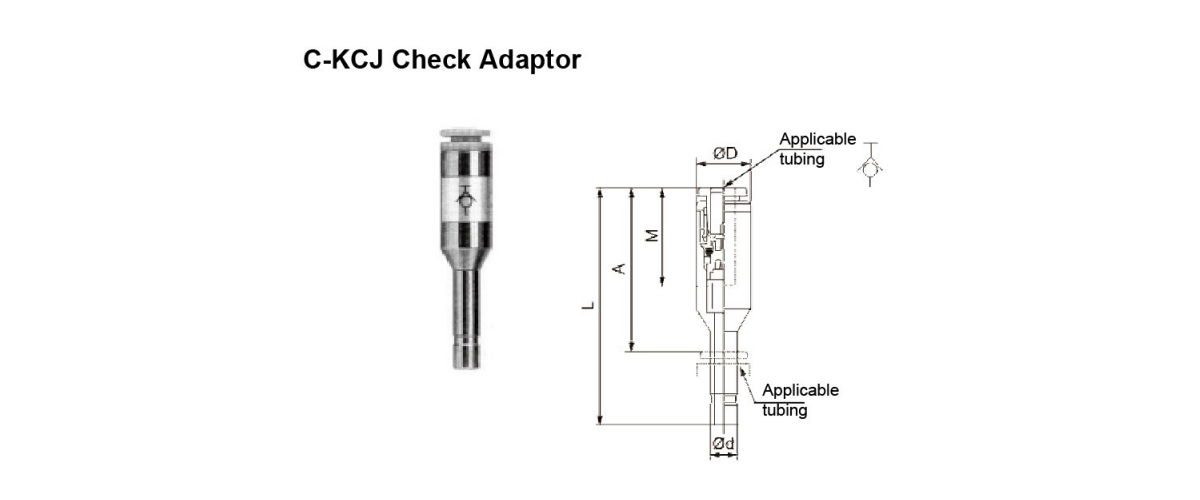

Toepasselijke buitendiameter slang (mm)	Model	od	ØD	L	A	M	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	od	ØD	L	A	M	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCJ04-99	4	9.8	49.5	33.5	18	2.6	2.6	9
Ø6	C-KCJ06-99	6	11.8	54	37	19	6.8	6.8	13
Ø8	C-KCJ08-99	8	14	61	42.5	21.5	16.2	13.1	20
Ø10	C-KCJ10-99	10	17	70.4	49.4	24	25.6	20.4	33
Ø12	C-KCJ12-99	12	19	74.4	52.4	25.5	35.4	30.4	43

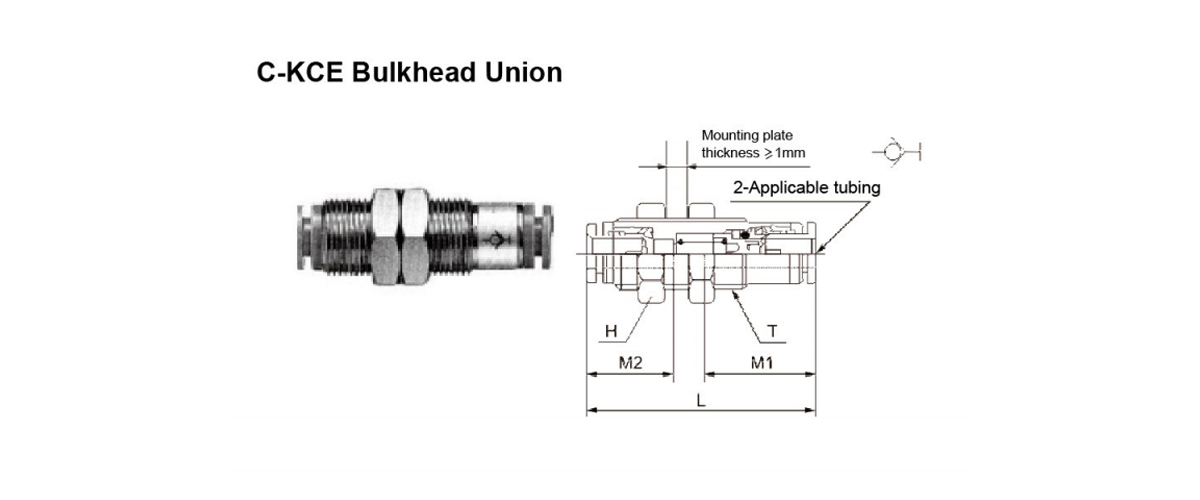

Van toepassing Slangenbuitendiameter (mm)	Model	Verbinding Draad T	H Breedte Aan de overkant Platte schoenen	L	Montagegat	M1	M2	Effectief gebied (mm²)		Gewicht (g)
Van toepassing Slangenbuitendiameter (mm)	Model	Verbinding Draad T	H Breedte Aan de overkant Platte schoenen	L	Montagegat	M1	M2	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCE04-00	M12×1	14	42	13	18	16	2.6	2.6	21
Ø6	C-KCE06-00	M14×1	17	45.5	15	19	17	6.8	6.8	30
Ø8	C-KCE08-00	M16×1	19	42.5	17	21.5	18.5	16.2	13.1	39
Ø10	C-KCE10-00	M20×1	24	59.5	21	24	21	25.6	20.4	84
Ø12	C-KCE12-00	M22×1	27	63.2	23	25.5	22	35.4	30.4	115

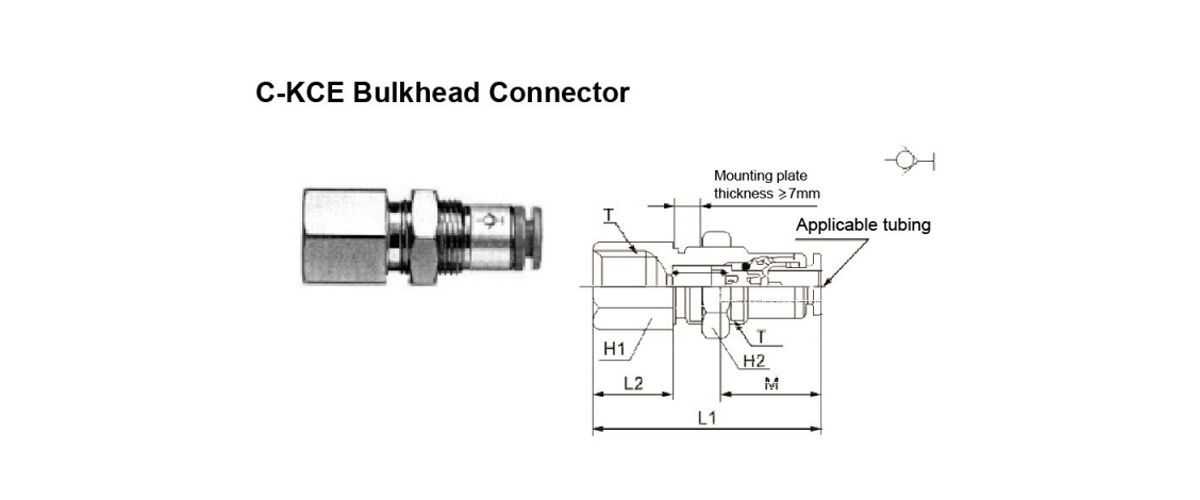

Toepasselijke buitendiameter slang (mm)	Model	Verbinding Draad T	Montage Draad T	H1 Breedte Aan de overkant Platte schoenen	H2 Breedte Aan de overkant Platte schoenen	L1	L2	Montagegat	M	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	Verbinding Draad T	Montage Draad T	H1 Breedte Aan de overkant Platte schoenen	H2 Breedte Aan de overkant Platte schoenen	L1	L2	Montagegat	M	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCE04-02	1/4	M12×1	17	14	40.5	14.7	3	18	2.6	2.6	32
Ø6	C-KCE06-02	114	M14×1	17	17	42.7	14.7	15	19	6.8	6.8	36
Ø8	C-KCE08-03	3/8	M16×1	19	19	49.4	15	17	21.5	16.2	13.1	42
Ø10	C-KCE10-03	3/8	M20×1	22	24	53.9	14.2	21	24	25.6	20.4	79
Ø12	C-KCE12-03	3/8	M22×1	24	27	56.1	13.7	23	25.5	35.4	30.4	105

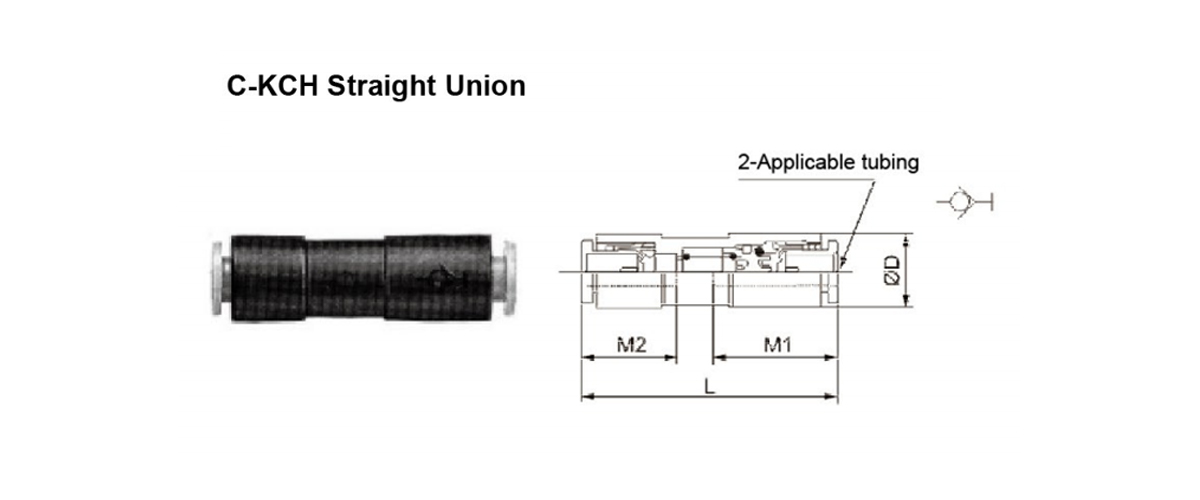

Toepasselijke buitendiameter slang (mm)	Model	ØD	L	M1	M2	Effectief gebied (mm²)		Gewicht (g)
Toepasselijke buitendiameter slang (mm)	Model	ØD	L	M1	M2	Nylon	Urethaan	Gewicht (g)
Ø4	C-KCH04-00	10.4	42.1	18	16	2.6	2.6	5
Ø6	C-KCH06-00	12.8	45.8	19	17	6.8	6.8	7
Ø8	C-KCH08-00	15.2	52.8	21.5	18.5	16.2	13.1	10
Ø10	C-KCH10-00	18.5	59.8	24	21	25.6	20.4	18
Ø12	C-KCH12-00	20.9	63.5	25.5	22	35.4	30.4	24
