One-Touch-fitting

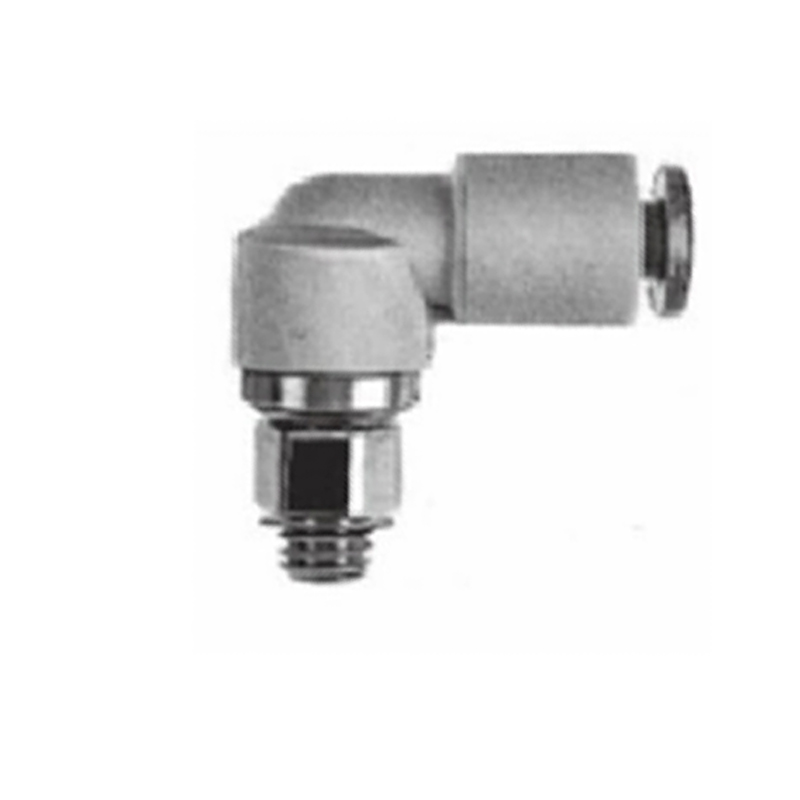

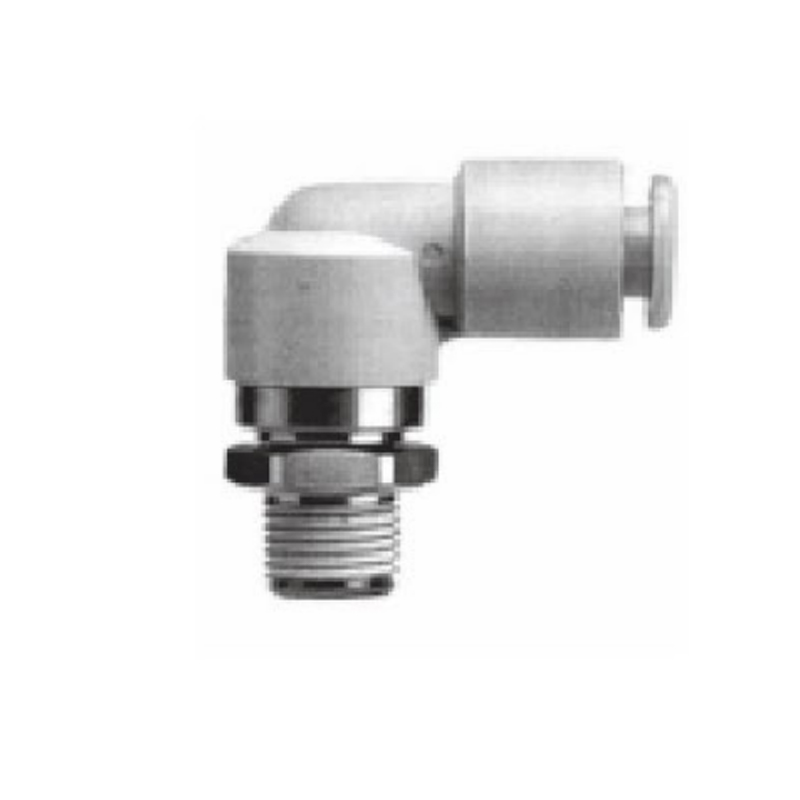

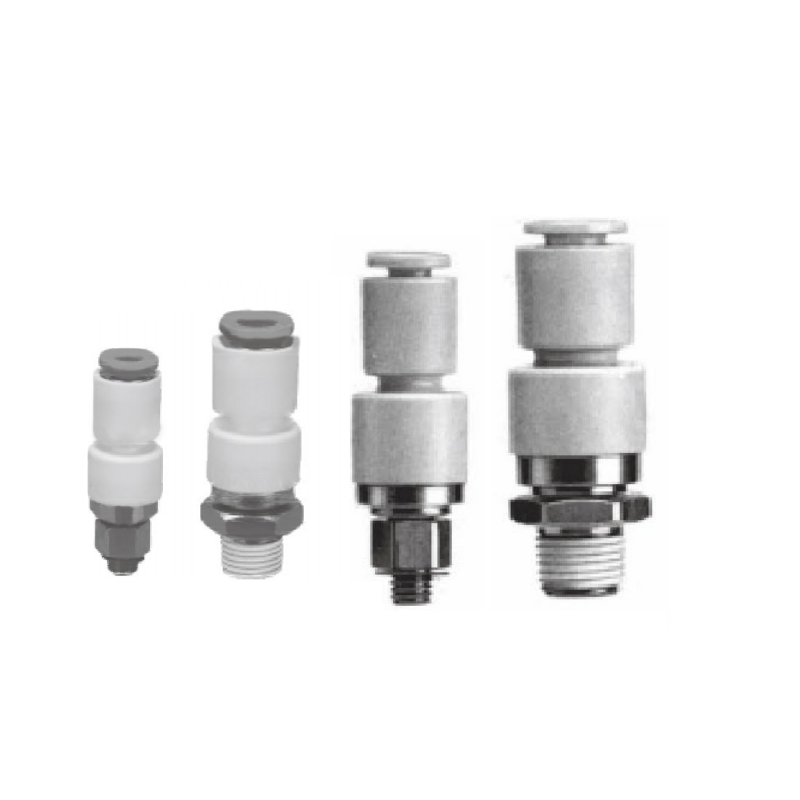

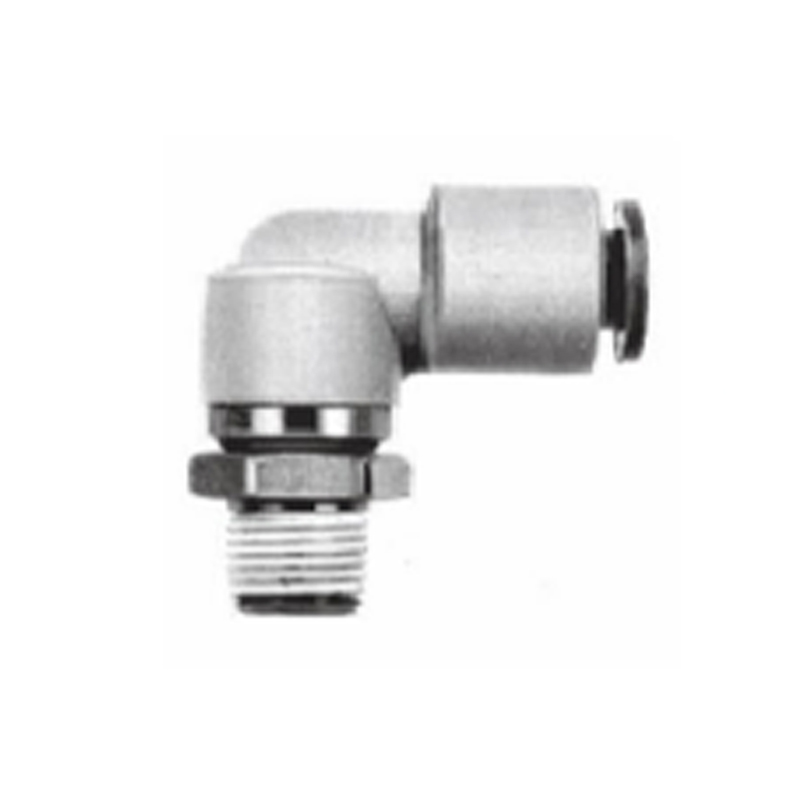

KS/KX-serie One-touch-fitting

Kenmerken
·Ingebouwd lager
·Hoge snelheid roteren
·Kopervrije specificaties, messing onderdelen zijn allemaal stroomloos vernikkeld.
· Kan worden gebruikt in een vacuümsysteem (vacuümgraad onder 100 kPa)

E-mail: manager@cktworld.com

Downloaden

VORIGE：AQ-serie One-touch-fitting
VOLGENDE：MQR-serie Roterende One-touch-fitting met laag koppel

Specificaties
Interne structuur
Hoofdafmeting (mm)
Contact opnemen

Vloeistof	Lucht
Maximale bedrijfsdruk	1,0 MPa
Vacuüm Bedrijfsdruk	-100 kPa
Bewijsdruk	3,0 MPa
Omgevings- en vloeistoftemperatuur	-5~60℃ (geen bevriezing)

Roterend koppel/toegestaan aantal rotaties Bedrijfsdruk: minder dan 0,5 MPa

Toepasselijke buitendiameter van de slang		Ø4	Ø6	Ø8	Ø10	Ø12
Roterend koppel		0.006	0.012	0.014	0.020	0.022
Toegestaan nummer Van rotaties	C-KS-serie	500	500	400	300	250
Toegestaan nummer Van rotaties	C-KX-serie	1500	1200	1200	1000	1000

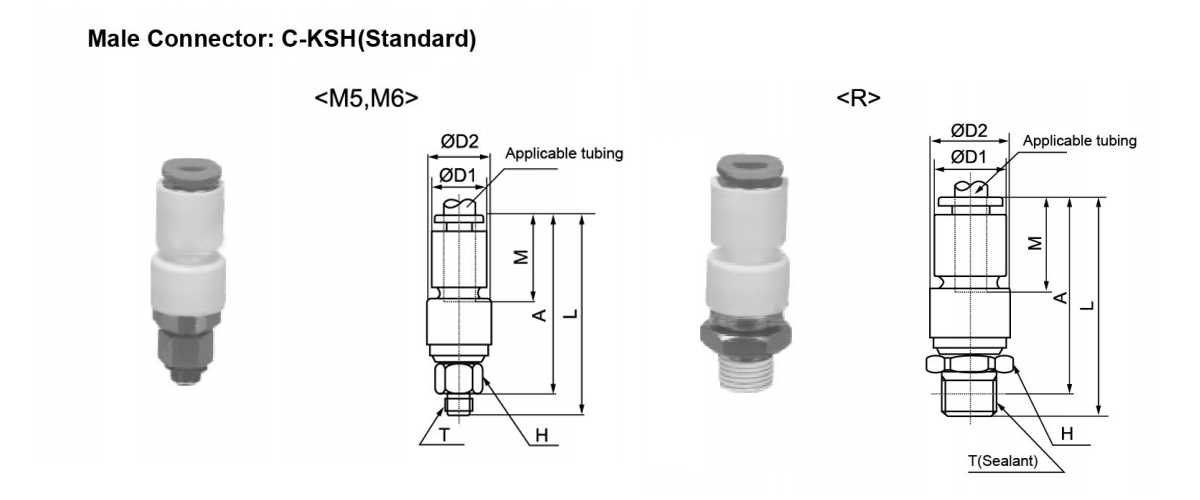

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte over flats	D1	D2	L	A	M	Min Haven Grootte	Effectief gebied (mm²)		Gewicht (g)
										Nylon	Urethaan
Ø4	C-KSH04-M5	M5×0,8	8	10.4	12	36.5	33	16	2.5	4.0	4.0	9
	C-KSH04-M6	M6×1				37
	C-KSH04-01S	1/8	12			38	34					14
Ø6	C-KSH06-M5	M5×0,8	8	12.8	14	37.5	33.5	7	2.5	4.0	4.0	12
	C-KSH06-M6	M6×1				38	34		3	5.6	5.6
	C-KSH06-01S	1/8	14			39.5	35.5		4	10.4	10.4	17
	C-KSH06-02S	1/4				42.5	36.5					23
Ø8	C-KSH08-01S	1/8	17	15.2	17	44	40	18.5	6	26.1	18.0	23
	C-KSH08-02S	1/4				47	41					29
	C-KSH08-03S	3/8				48	41.5					37
Ø10	C-KSH10-02S	1/4	22	18.5	22	54	48	21	7	36.3	29.5	55
	C-KSH10-03S	3/8				55	48.5					63
	C-KSH10-04S	1/2				57.5	49.5					81
Ø12	C-KSH12-03S	3/8	24	20.9	24	57	50.5	22	8	46.1	16.1	75
	C-KSH12-04S	1/2				60	52					92

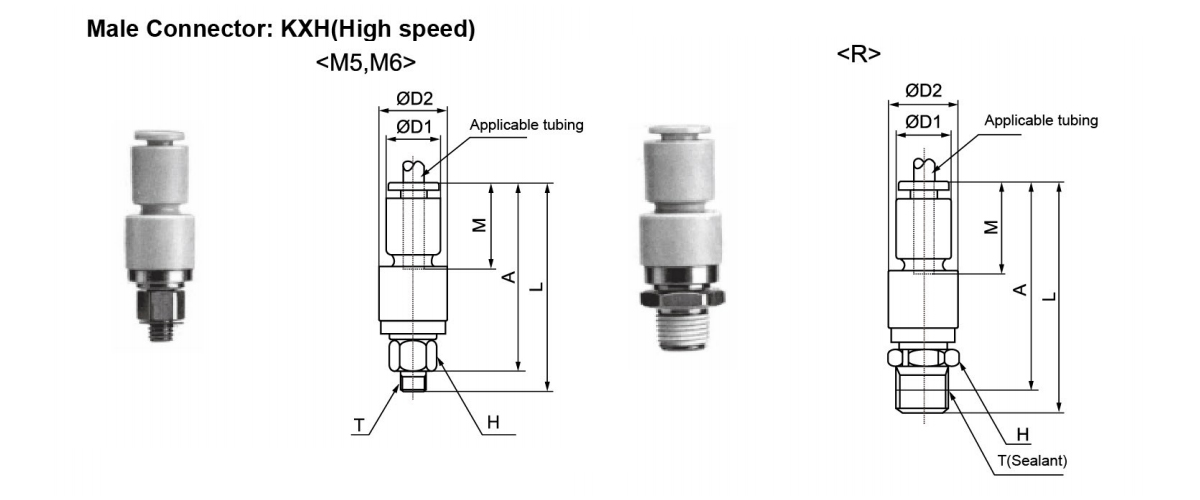

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte over flats	D1	D2	L	A	M	Min Haven Grootte	Effectief gebied (mm²)		Gewicht (g)
										Nylon	Urethaan
Ø4	C-KXH04-M5	M5×0,8	8	10.4	13	38.5	35	16	2.5	4.0	4.0	11
	C-KXH04-M6	M6×1				39
	C-KXH04-02S	1/8	12			40	36					16
Ø6	C-KXH06-M5	M5×0,8	8	12.8	15	39.5	36	17	2.5	4.0	4.0	15
	C-KXH06-M6	M6×1				40			3	5.6	5.6
	C-KXH06-01S	1/8	14			42	38		4	10.4	10.4	20
	C-KXH06-02S	1/4				45	39					26
Ø8	C-KXH08-01S	1/8	17	15.2	18	46	42	18.5	6	26.1	18.0	28
	C-KXH08-02S	1/4				49	43					34
	C-KXH08-03S	3/8				50	44					42
Ø10	C-KXH10-02S	1/4	22	18.5	23.5	58	52	21	7	36.3	29.5	68
	C-KXH10-03S	3/8				59						76
	C-KXH10-04S	1/2				62	53					94
Ø12	C-KXH12-03S	3/8	24	20.9	26	60	54	22	8	46.1	46.1	88
	C-KXH12-04S	1/2				63	55					105

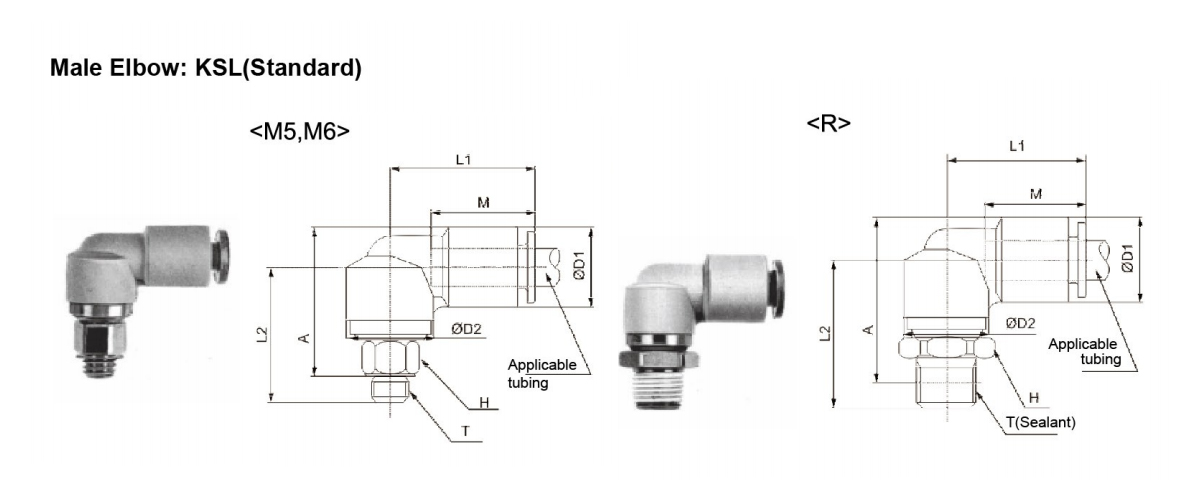

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte Aan de overkant Platte schoenen	D1	D2	L1	L2	A	M	Min Haven Grootte	Effectief gebied (mm²)		Gewicht (g)
											Nylon	Urethaan
Ø4	C-KSL04-M5	M5×0,8	8	10.4	12	21	20.5	22	16	2.5	3.5	3.5	9
	C-KSL04-M6	M6×1					21
	C-KSL04-01S	1/8	12				22	23.5					14
Ø6	C-KSL06-M5	M5×0,8	8	12.8	14	23	21	23.5	17	2.5	3.5	3.5	12
	C-KSL06-M6	M6×1					21.5	24		3	5.0	5.0
	C-KSL06-01S	1/8	14				23	25.5		4	8.6	8.6	17
	C-KSL06-02S	1/4					26	26.5					23
Ø8	C-KSL08-01S	1/8	17	15.2	17	26	26.5	30	18.5	6	21.6	14.9	23
	C-KSL08-02S	1/4					29.5	31					29
	C-KSL08-03S	318					31	32					38
Ø10	C-KSL10-02S	1/4	22	18.5	22	21.5	34	37.5	21	7	30.5	25.0	56
	C-KSL10-03S	318					35	38					64
	C-KSL10-04S	1/2					38	39.5					82
Ø12	C-KSL12-03S	318	24	20.9	24	34	36.5	40.5	22	8	35.1	35.1	76
	C-KSL12-04S	1/2					39.5	42					93

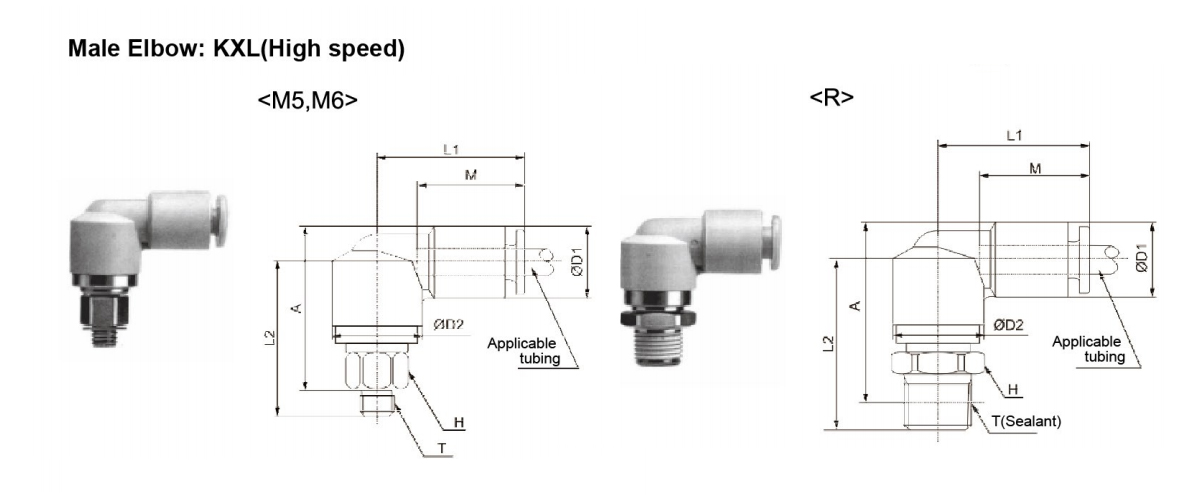

Toepasselijke buitendiameter slang (mm)	Model	Verbindingsdraad T	H Breedte Aan de overkant Platte schoenen	D1	D2	L1	L2	A	M	Min Haven Grootte	Effectief gebied (mm²)		Gewicht ( g)
											Nylon	Urethaan
Ø4	C-KXL04-M5	M5×0,8	8	10.4	13	22	22.5	24	16	2.5	3.5	3.5	11
	C-KXL04-M6	M6×1					23
	C-KXL04-01S	1/8	12				24	25					16
Ø6	C-KXL06-M5	M5×0,8	8	12.8	15	24	23.5	26	17	2.5	2.5	3.5	15
	C-KXL06-M6	M6×1					24			3	5.0	5.0
	C-KXL06-01S	1/8	14				25	28		4	8.6	8.6	20
	C-KXL06-02S	1/4					28	29					26
88	C-KXL08-01S	1/8	17	15.2	18	27	29	32	18.5	6	21.6	14.9	28
	C-KXL08-02S	1/4					32	33					34
	C-KXL08-03S	318					33	34					43
Ø10	C-KXL10-02S	1/4	22	18.5	23.5	32	38	42	21	7	30.5	25.0	39
	C-KXL10-03S	318					39						77
	C-KXL10-05S	1/2					42	43					95
Ø12	C-KXL12-03S	318	24	20.9	26	35	40	44	22	8	35.1	35.1	89
	C-KXL12-04S	1/2					43	45					105
