CM2-serie roestvrijstalen minicilinder (dubbelwerkend) Leveranciers

Thuis / Producten / Luchtcilinder / Mini-cilinder / CM2-serie roestvrijstalen minicilinder (dubbelwerkend)

CM2-serie roestvrijstalen minicilinder (dubbelwerkend) CM2-serie roestvrijstalen minicilinder (dubbelwerkend)
  • CM2-serie roestvrijstalen minicilinder (dubbelwerkend)
  • CM2-serie roestvrijstalen minicilinder (dubbelwerkend)
Mini-cilinder

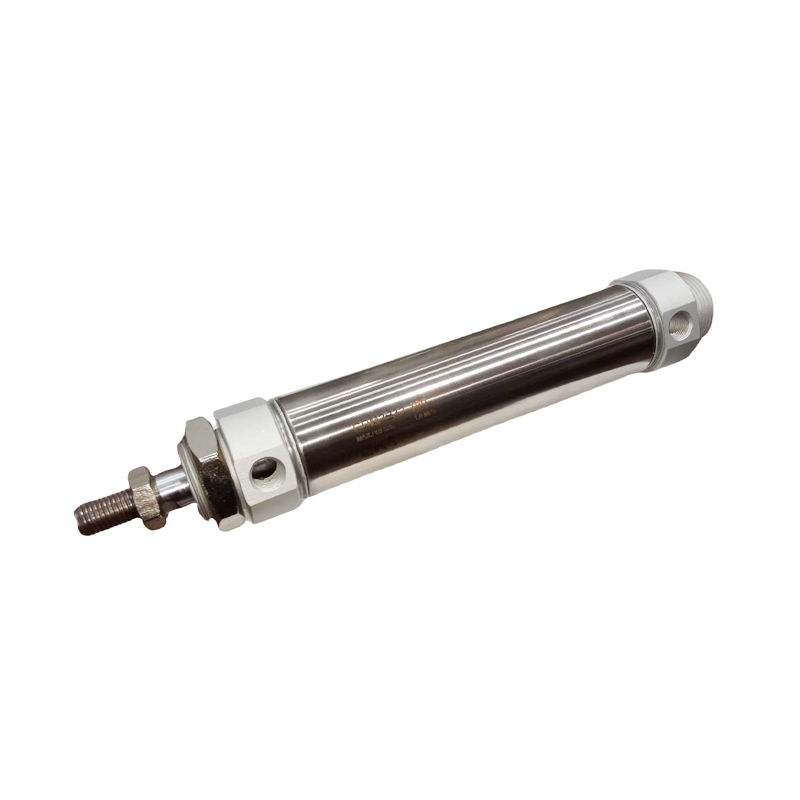

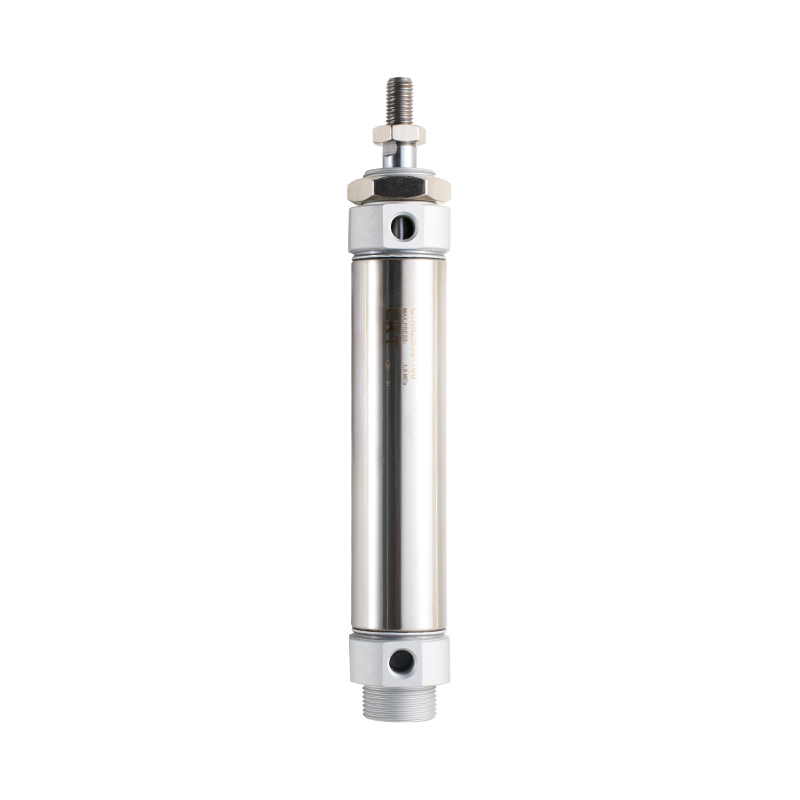

CM2-serie roestvrijstalen minicilinder (dubbelwerkend)

De CM2-serie roestvrijstalen minicilinder (dubbelwerkend) is een compacte roestvrijstalen actuator ontworpen voor werkomstandigheden met beperkte ruimte. Het heeft een dubbelwerkende drijvende kracht, rekening houdend met corrosieweerstand en structurele sterkte, en is geschikt voor automatiseringsscenario's met hoge eisen aan omgevingsbestendigheid en betrouwbaarheid.

Kernfuncties:
· Dubbele bufferaanpasbaarheid: Luchtbuffer en rubberen buffer zijn verkrijgbaar in dubbele configuraties om te voldoen aan de eindremvereisten van verschillende belastingsomstandigheden.
·Lichtgewicht corrosiebestendige structuur: aluminium voor- en achterkappen verminderen het totale gewicht, en de roestvrijstalen cilinder biedt een fundamentele antiroest- en corrosiebarrière.
·Basistolerantie voor corrosieomgevingen: Handhaaf een stabiele werking in omgevingen met zwakke zuur-/alkalimist, vochtigheid of blootstelling aan milde chemische media.
·Modulaire installatie-interface: Ondersteunt een verscheidenheid aan standaard installatieaccessoires (zoals tappen, voeten, flenzen, enz.), die flexibel kunnen worden gecombineerd volgens de indeling van de apparatuurruimte.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CM2-serie roestvrijstalen minicilinder (enkelwerkend)
VOLGENDE：CJ2-serie roestvrijstalen minicilinder (enkelwerkend)
  • Cilinderdiameter (mm) 20 25 32 40
    Vloeistof gebruikt Lucht (geen olie*)
    Bedrijfsmodus Dubbelwerkend
    Maximale werkdruk 1,0 MPa
    Minimale bedrijfsdruk 0,05 MPa
    Omgevings- en vloeistoftemperatuur Niet-magnetische schakelaar: -10°C tot 70°C, magnetische schakelaar: -10°C tot 60°C
    Zuiger snelheid 50~750 mm/sec
    Bufferen Rubberen demping/luchtdemping
    Slaglengtetolerantie (mm) 1.40
    * Smering Niet vereist
    Aansluitdiameter (Rc) 1/8 1/8 1/8 1/4
    *Als oliën nodig is, gebruik dan turbineolie nr. 1 ISOVG32.

  • Reis-/magneetschakelaarmodeltafel
    Cilinderdiameter
    (mm)     		Standaard slag
    (mm) Opmerking 1     		Magnetische schakelaar Model Opmerking 2) Installatieonderdeel Model Opmerking 3 Ringriem model
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Opmerking 1) Er zijn niet-standaard reisopties beschikbaar.
    Opmerking 2) Raadpleeg de serie magnetische schakelaars voor specificaties en kenmerken van magnetische schakelaars.
    Markeringen voor draadlengte: Geen markering - 0,5 m, L - 3 m, Z - 5 m. Voorbeeld: M9N, M9NL.
    Opmerking 3) Montageonderdelen en ringband Modellen moeten voor gebruik samen worden besteld.

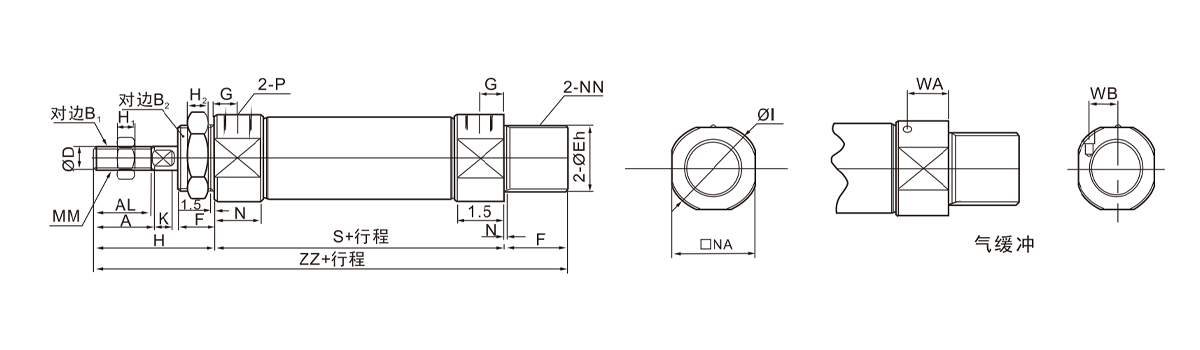

  • Cilinderdiameter Reisroute A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA W.B
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

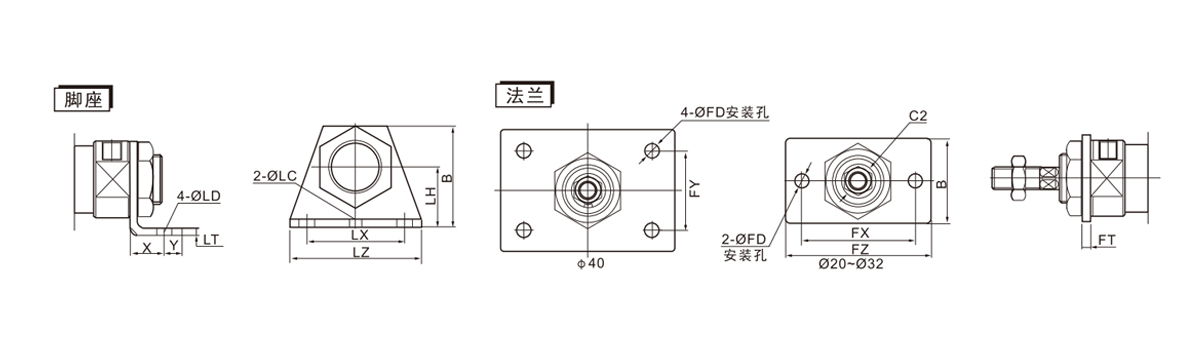

    Toepasselijke cilinderdiameter
    (mm)     		Voetensteun Flens
    Artikelnummer X Y ØLD ØLC LX LZ LH LT B Artikelnummer FD FJ FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

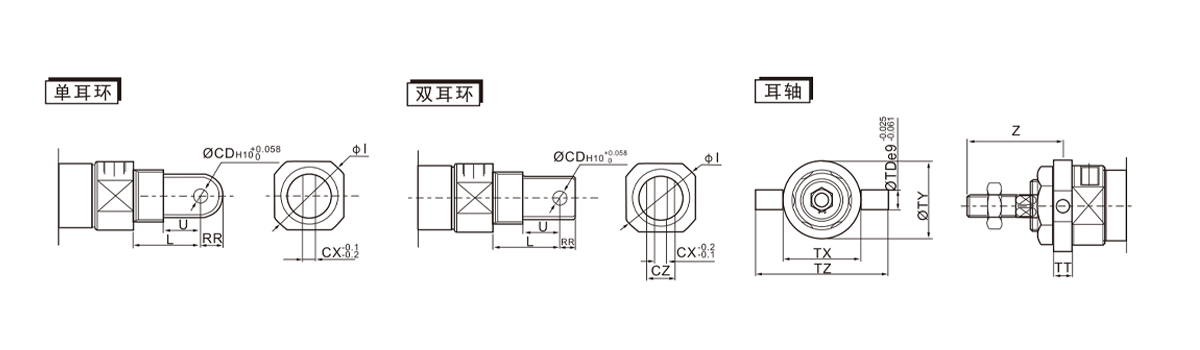

    Toepasselijke cilinderdiameter
    (mm)     		Enkele oorbel Dubbele oorbellen Type asoor
    Artikelnummer L U RR Øl ØCD CX Artikelnummer L U RR ØCD CX CZ Øl Artikelnummer TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

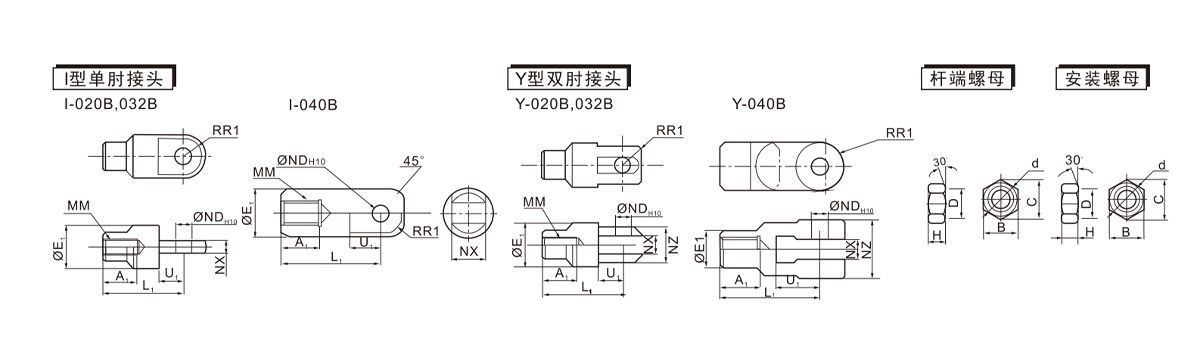

    Toepasselijke cilinderdiameter
    (mm)     		Type I enkel ellebooggewricht Y-type dubbel ellebooggewricht Stangeindmoer Installeer de moer.
    Artikelnummer A1 E1 L1 MM ØND H10 NX R1 U Artikelnummer A1 E1L1 MM ØND NX NZ R1 U1 Artikelnummer B C d H Artikelnummer B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

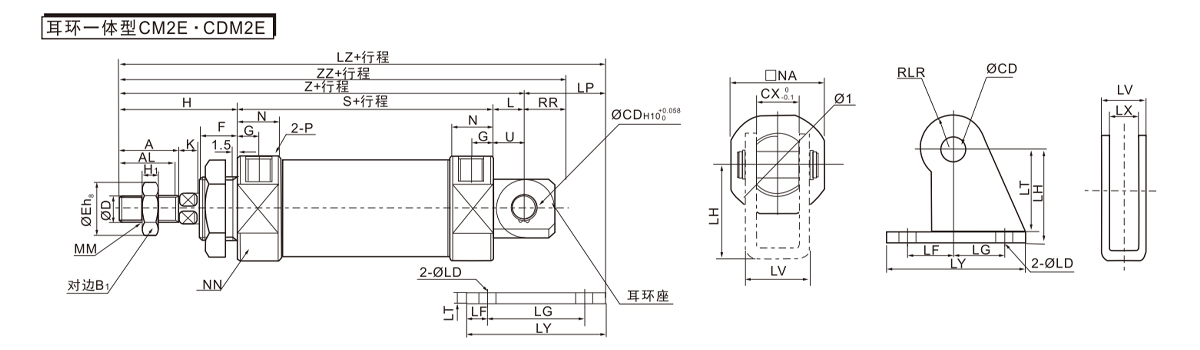

    Toepasselijke cilinderdiameter
    (mm)     		Reisroute A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Oorbel houder
    Toepasselijke cilinderdiameter
    (mm)     		Artikelnummer LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
