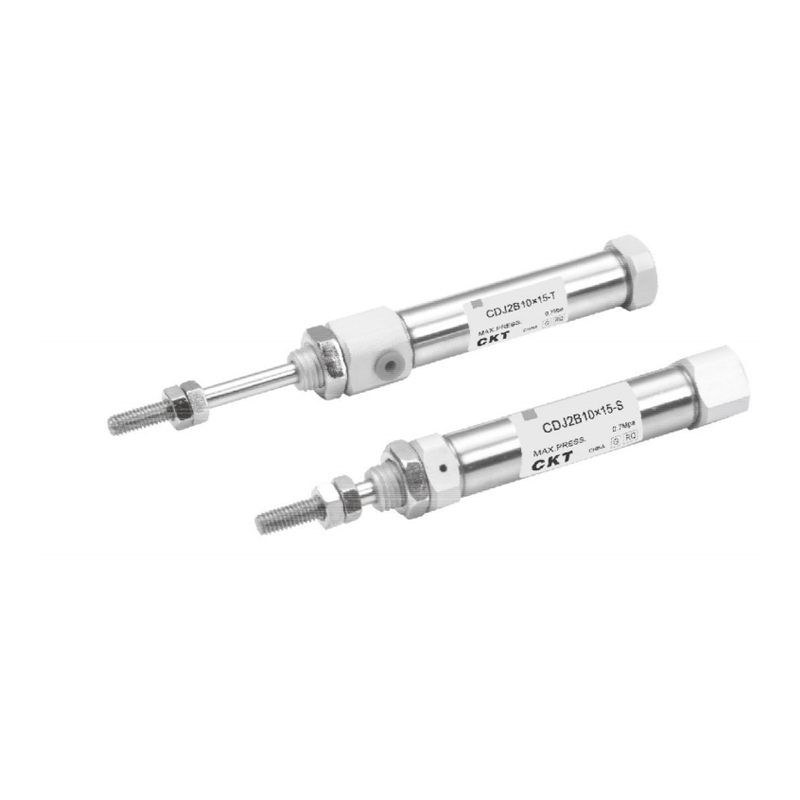

CJ2-serie roestvrijstalen minicilinder (enkelwerkend)
  • CJ2-serie roestvrijstalen minicilinder (enkelwerkend)
Mini-cilinder

CJ2-serie roestvrijstalen minicilinder (enkelwerkend)

De roestvrijstalen minicilinder uit de CJ2-serie (enkelwerkend) vertegenwoordigt een klasse compacte lineaire actuatoren gemaakt van specifieke legeringsmaterialen. Het enkelwerkende ontwerp is gebaseerd op een ingebouwd elastisch resetmechanisme om een ​​basis heen en weer gaande beweging te bereiken. Deze serie is ontwikkeld voor industriële gelegenheden met beperkte ruimte en specifieke mediatolerantie, en heeft geminiaturiseerde integratiekenmerken.

■Belangrijke operationele kenmerken
1. Elastische compressiemodus
Wanneer het medium wordt geïntroduceerd, wordt het staaflichaam naar buiten bewogen en wordt de compressie-eenheid vooraf ingesteld om energie op te slaan; nadat het medium is afgesneden, trekt het staaflichaam zich automatisch terug naar de uitgangspositie door te vertrouwen op de herstelkracht die wordt vrijgegeven door de compressie-eenheid.

2. Elastische extrusiemodus
Wanneer het medium wordt geïntroduceerd, krimpt het staaflichaam en beweegt het, waardoor de achterste compressie-eenheid wordt getrokken om energie op te slaan; wanneer de mediumtoevoer wordt beëindigd, duwt de herstelkracht van de compressie-eenheid het staaflichaam naar buiten en reset.

■Belangrijkste kenmerken van de behuizing
1. Geminiaturiseerde configuratie
Het cilinderlichaam is geoptimaliseerd met speciale proporties, waardoor de axiale en radiale ruimtebeslag aanzienlijk wordt verminderd terwijl de basiskracht behouden blijft, en is geschikt voor ingebedde installatie in precisieapparatuur.

2. Specifieke legeringsbehuizing
Het hoofdcomponent maakt gebruik van een corrosiebestendig legeringssysteem, dat de basisbewegingsprestaties kan behouden in niet-extreme omgevingen zoals vocht en zwak corrosieve media.

3. Basisfunctieoriëntatie
Het ontwerp richt zich op de kernfunctie van verplaatsingsoutput en integreert geen uitbreidingsmodules zoals positiedetectie of snelheidsregeling. Het is geschikt voor eenvoudige heen en weer gaande bewegingsscenario's.

■Toepassingsoriëntatie
Deze serie is geschikt voor lichtgewicht automatiseringssystemen die gevoelig zijn voor ruimtelijke afmetingen, een basisweerstand vereisen tegen aantasting van de omgeving en waarvan de bewegingslogica voldoet aan de elastische resetmodus. De kernwaarde ligt in de koppeling van miniaturisatie en specifieke materialen in pneumatische basiscomponenten.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CM2-serie roestvrijstalen minicilinder (dubbelwerkend)
VOLGENDE：CJ2-serie roestvrijstalen minicilinder (dubbelwerkend)
  • Boringmaat (mm) 6 10                  16
    Vloeistof Lucht
    Actie Enkelwerkend: veerretour/veerverlenging
    Maximale bedrijfsdruk (MPa) 0.7
    Min bedrijfsdruk (MPa) 0.25 0.15
    Omgevings- en vloeistoftemperatuur Zonder automatische schakelaar: -10℃~70℃, Met automatische schakelaar: -10℃~60℃
    Zuigersnelheid 50~750 mm/s
    Kussen Rubberen bumper
    Slaglengtetolerantie (mm) 1.00
    * Smering Niet vereist
    Poortgrootte M5×0,8
    *Gebruik ISOVG32 als u smering wilt gebruiken.

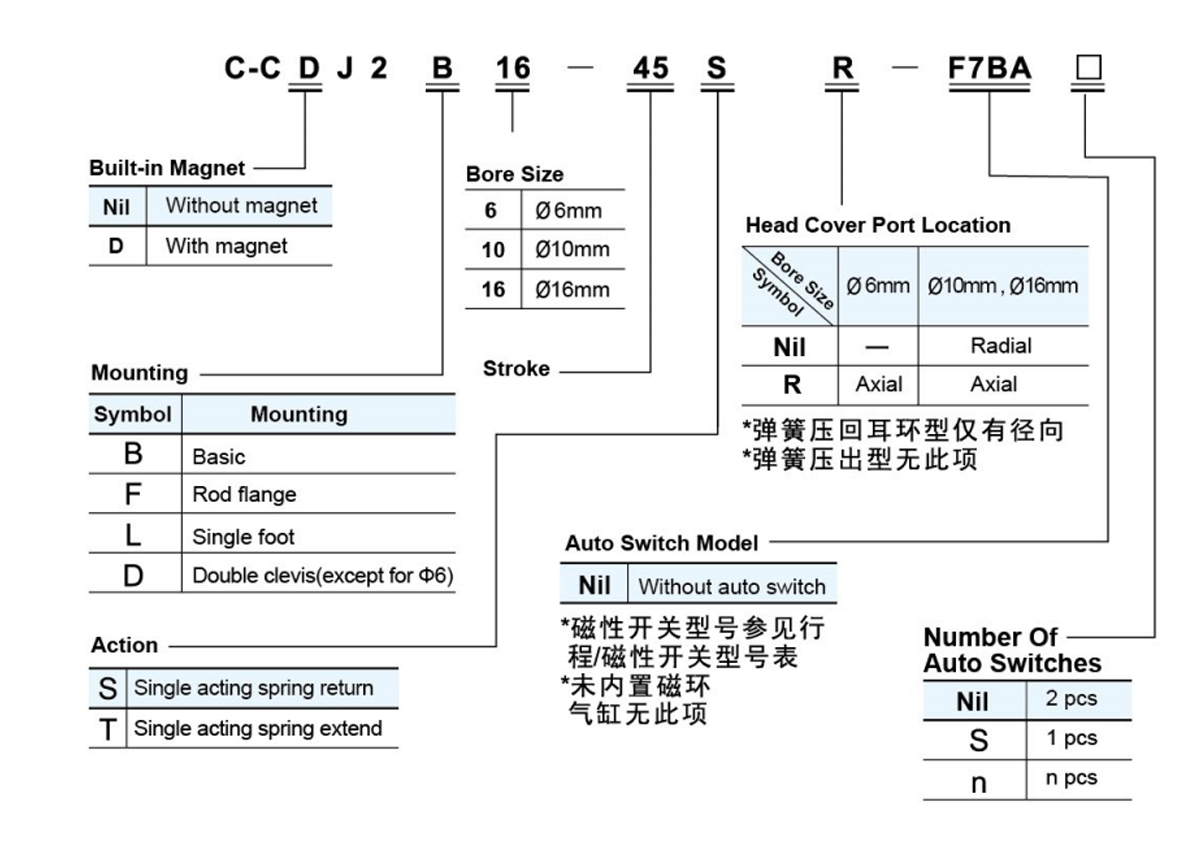

    StrokelAuto Switch-model
    Boring
    Grootte
    (mm)     		Standaardslag
    (mm)     		*Automatische schakelaar
    Model     		*Montage
    Beugelmodel     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100.125.150     		BJ2-010
    16 15,30,45,60,75,100,
    125.150.175.200     		BJ2-016
    *Voor specificaties en kenmerken van magnetische schakelaars verwijzen wij u naar de serie magnetische schakelaars.
    *Draadlengtemarkeringen: Geen markering - 0,5 m, L - 3 m, Z - 5 m.  Voorbeeld: D-F7BAL, D-F7BAZ.
    *Voor railinstallatie zijn geen montageonderdelen nodig.
    *Montage parts and ring belt Models must be ordered and used in combination.

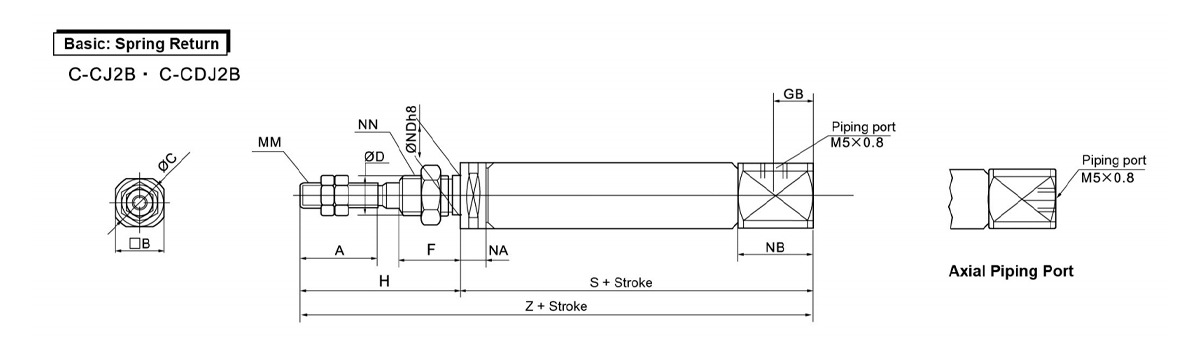

  • Boring
    Grootte
    (mm)     		A B C D F GB H MM NA Let op ND h8 NN *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3×0,5 3 7 6 0 M6×1 34.5
    (39,5)     		43.5
    (48:5)     		47.5
    (525)     		61,5(86,5) - - - - 62.5
    (67,5)     		71,5(76,5) 75.5
    (80,5)     		89.5
    (94,5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 M4×0,7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 M5×0,8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Afmetingen van het ingebouwde magnetische ringtype.

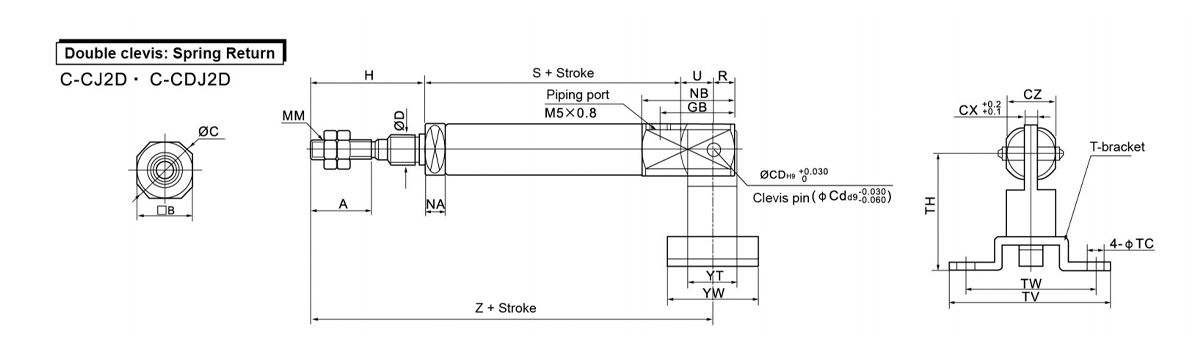

    Boring
    Grootte
    (mm)     		A B C
    CD
    (cd)     		CX CZ D GB H MM NA Let op R U *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4×0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5×0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

    Boring
    Grootte
    (mm)     		A B C D F GA H MM NN NA Let op ND  h8 T *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3×0,5 M6×1 16 3 6 0 3 46.5
    (51,5)     		55.5
    (60,5)     		59.5
    (64,5)     		73.5
    (78,5)     		- - - - 74.5
    (79,5)     		83.5
    (88,5)     		87.5
    (92,5)     		101.5
    (106,5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 M4×0,7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 M5×0,8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Afmetingen van het ingebouwde magnetische ringtype.

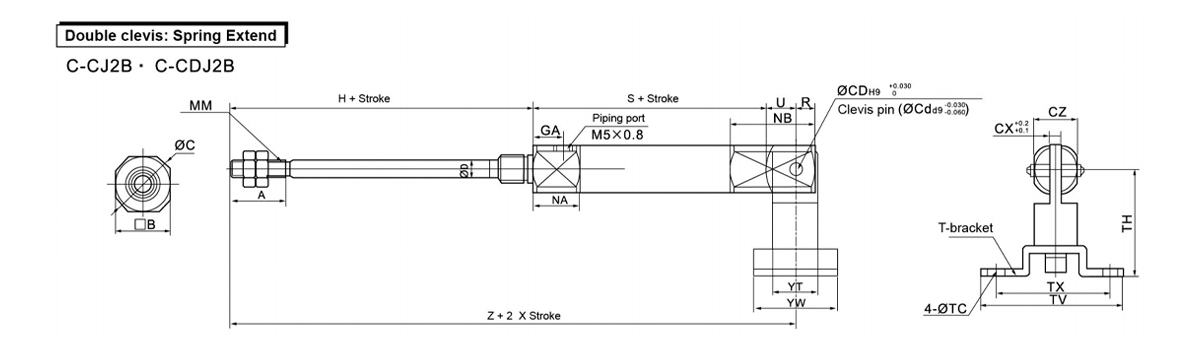

    Boring
    Grootte
    (mm)     		A B C CD
    (cd)     		CX CZ D GA H MM NA Let op R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4×0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
