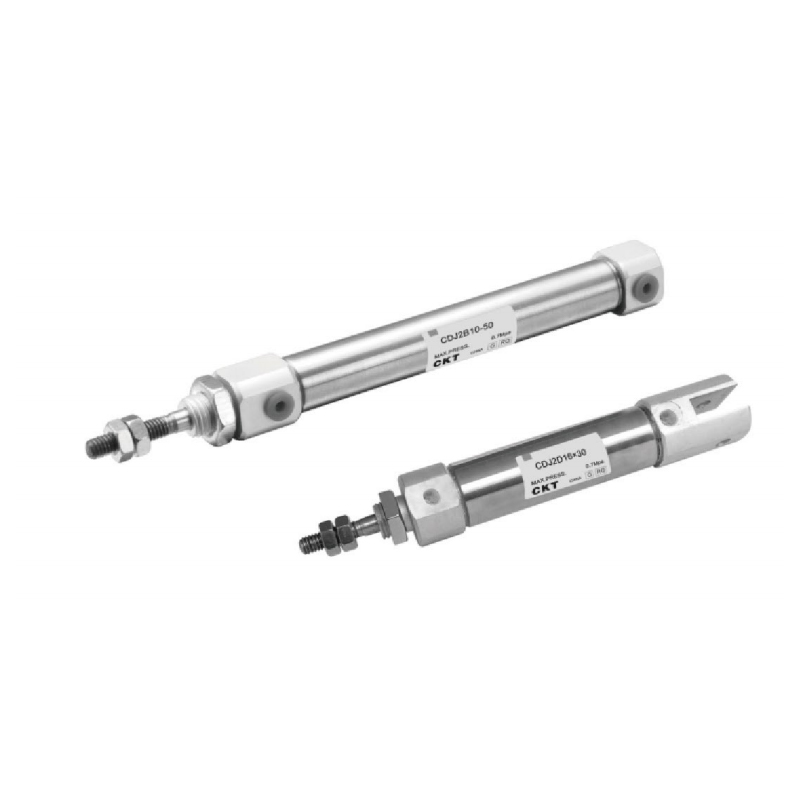

CJ2-serie roestvrijstalen minicilinder (dubbelwerkend)
  • CJ2-serie roestvrijstalen minicilinder (dubbelwerkend)
Mini-cilinder

CJ2-serie roestvrijstalen minicilinder (dubbelwerkend)

De roestvrijstalen minicilinder uit de CJ2-serie (dubbelwerkend) is ontworpen voor automatiseringsscenario's met beperkte ruimte. De geminiaturiseerde structuur houdt rekening met lichtgewichtvereisten en bereikt fundamentele milieutolerantie via roestvrijstalen kerncomponenten. Het is geschikt voor werkomstandigheden met speciale vereisten voor installatiegrootte en materiaal.

Kernfuncties
▸Miniatuurstructuur
Door het principe van miniaturisatieontwerp toe te passen, wordt de ruimte die door de apparatuur wordt ingenomen aanzienlijk verminderd, wordt het eigen gewicht synchroon geoptimaliseerd en wordt het aangepast aan de integratie van precisieapparatuur.

▸ Constructie van composietmateriaal
De combinatie van een lichtgewicht aluminium eindafdekking en een roestvrijstalen cilinderlichaam verbetert de duurzaamheid van de componenten terwijl de structurele sterkte behouden blijft.

▸Onderhoudsvrij smeersysteem
Voorgeïnstalleerd smeermedium voor de lange termijn, het is niet nodig om smeermiddel tijdens de gehele levenscyclus bij te vullen, waardoor de noodzaak voor onderhoud tijdens stilstand wordt verminderd.

▸Modulaire installatie-interface
Biedt een verscheidenheid aan configuratieoplossingen voor de achterklep, ondersteunt belastingsaansluitingen onder meerdere hoeken en vereenvoudigt het integratieproces van apparatuur.

▸Basis aanpassingsvermogen aan de omgeving
De roestvrijstalen carrosseriestructuur en zuigerstangconstructie zijn bestand tegen de erosie van conventionele corrosieve media, waardoor de toepassingsgrenzen onder speciale werkomstandigheden worden uitgebreid.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CJ2-serie roestvrijstalen minicilinder (enkelwerkend)
VOLGENDE：Geen volgend artikel
  • Boringmaat (mm) 6 10                  16
    Vloeistof Lucht
    Actie Dubbelwerkend
    Maximale bedrijfsdruk (MPa) 0.7
    Min. bedrijfsdruk (MPa) 0.12 0.06
    Omgevings- en vloeistoftemperatuur Zonder automatische schakelaar: -10℃~70℃, Met automatische schakelaar: -10℃~60℃
    Zuigersnelheid 50~750 mm/s
    Kussen Rubberen bumper/luchtbumper
    Slaglengtetolerantie (mm) 1
    * Smering Niet vereist
    Poortgrootte M5×0,8
    Gebruik ISOVG32 als u smering wilt gebruiken.

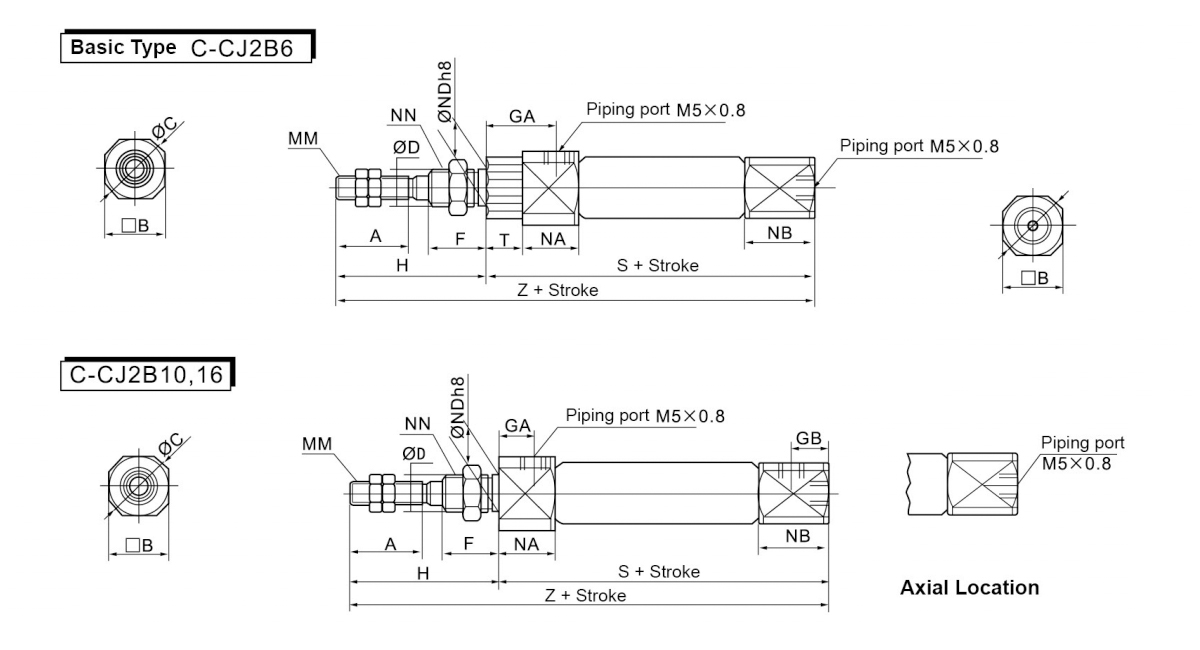

  • Boringmaat (mm) A B C D F GA GB H MM NA Let op NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1.0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

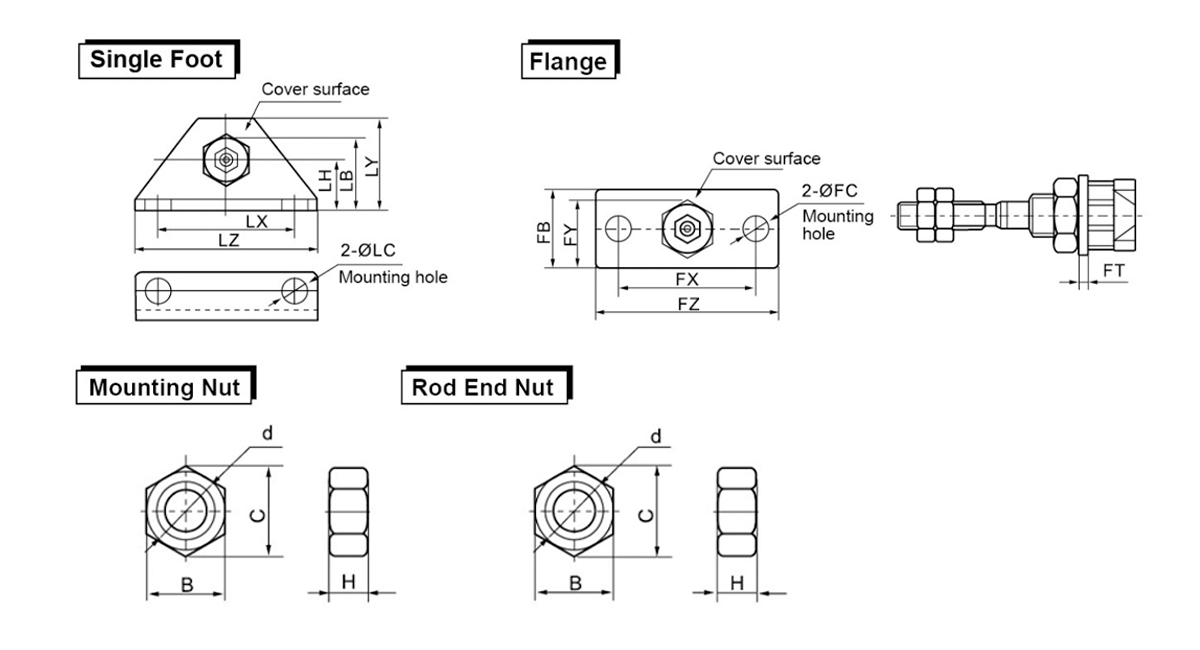

    Boring
    Grootte
    (mm)     		Enkele voet Flens Montagemoer Stangeindmoer
    Componenten
    Model     		LB ØLC LH LX LY LZ Componenten
    Model     		FB ØFC FX FJ FZ FT Componenten
    Model     		B C D H Componenten
    Model     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

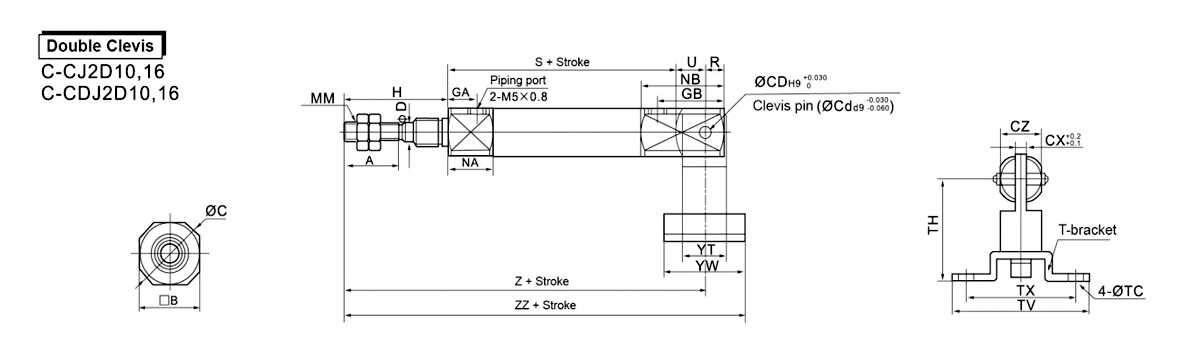

    Boringmaat (mm) A B C cd(cd) CX CZ D GA GB H MM NA Let op R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

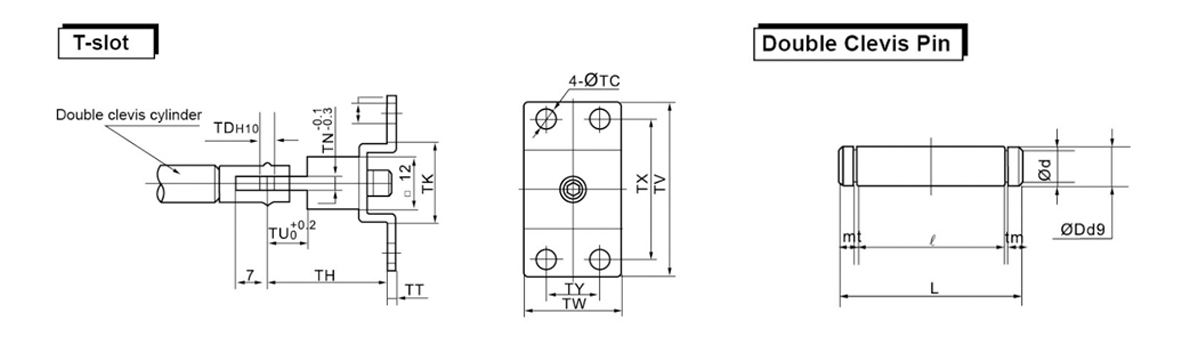

    Boring Size
    (mm)     		T-gleuf Dubbele gaffelpen
    Componenten
    Model     		TC TC(H10) TH TK TN TT TU Televisie TW TX TY Componenten
    Model     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

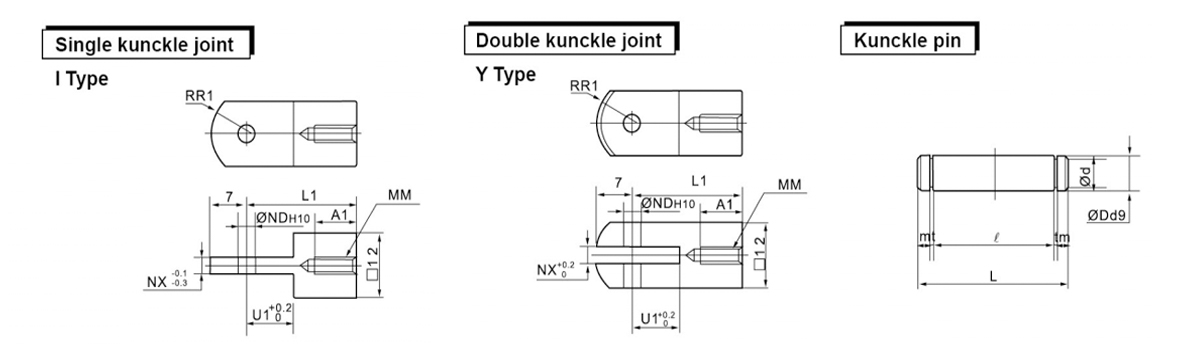

    Boring Size
    (mm)     		I Type Enkelvoudig gewricht Y-type Dubbel knikgewricht Knuckle pin
    Componenten
    Model     		A1 ∅ND(H10) L1 MM U1 NX R1 Componenten
    Model     		A1 ∅ND(H10) L1 MM U NX R1 Componenten
    Model     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
