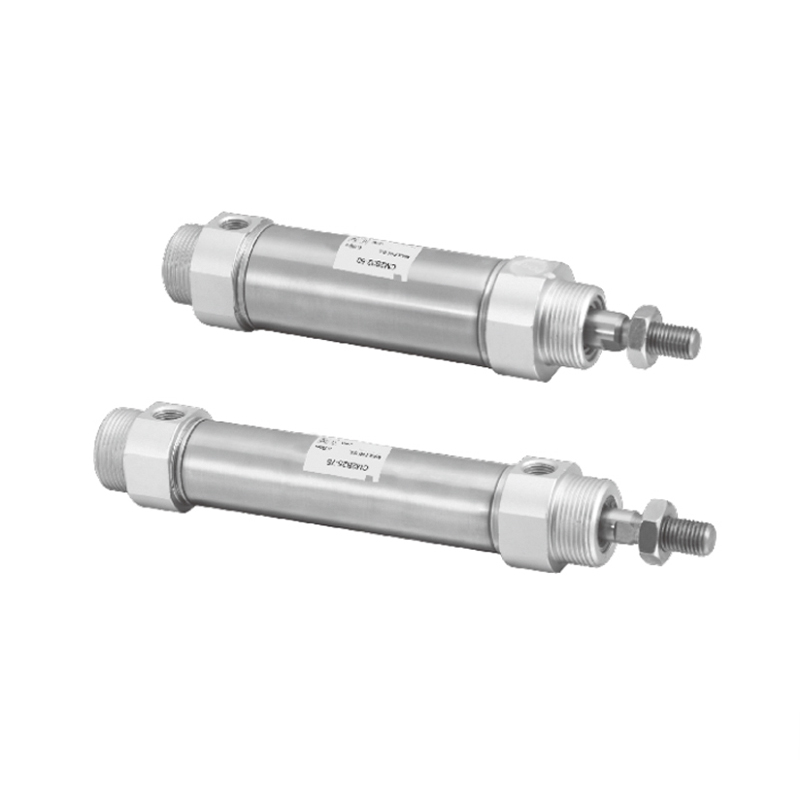

CM2-serie roestvrijstalen minicilinder (enkelwerkend)
  • CM2-serie roestvrijstalen minicilinder (enkelwerkend)
Mini-cilinder

CM2-serie roestvrijstalen minicilinder (enkelwerkend)

De CM2-serie roestvrijstalen minicilinder (enkelwerkend) is een roestvrijstalen minicilinder met een verfijnd ontwerp. Het maakt gebruik van het enkelwerkende aandrijfprincipe en is bijzonder geschikt voor beperkte ruimte en schone, corrosiebestendige omgevingen. De kern ervan is afhankelijk van het aan-uitschakelen van het aandrijfmedium en de ingebouwde veer om gerichte beweging en automatische reset van de zuigerstang te bewerkstelligen.

·De zuigerstang schuift uit tijdens het rijden, en de veer wordt gereset wanneer de druk wordt weggenomen: wanneer het aandrijfmedium op de cilinder inwerkt, overwint het de ingebouwde veerkracht en duwt het de zuigerstang naar buiten om werk te doen; Zodra het aandrijfmedium wordt verwijderd of onderbroken, geeft de samengedrukte veer onmiddellijk de opgeslagen energie vrij, waardoor de zuigerstang wordt gedwongen zich stabiel en betrouwbaar terug te trekken naar de uitgangspositie.
·De zuigerstang trekt samen tijdens het rijden, en de veer strekt zich uit als de druk wordt weggenomen: wanneer het aandrijfmedium op de cilinder inwerkt, drukt het de ingebouwde veer samen en trekt tegelijkertijd de zuigerstang naar binnen; nadat het aandrijfmedium is verwijderd of onderbroken, domineert de resetkracht van de veer, waardoor de zuigerstang actief naar buiten wordt geduwd en terugkeert naar de oorspronkelijke uitgeschoven toestand.

E-mail: manager@cktworld.com
Downloaden
VORIGE：MA-serie roestvrijstalen minicilinders
VOLGENDE：CM2-serie roestvrijstalen minicilinder (dubbelwerkend)
  • Cilinderdiameter (mm) 20 25 32 40
    Vloeistof gebruikt Lucht
    Bedrijfsmodus Enkelwerkend
    Maximale werkdruk 1,0 MPa
    Minimale bedrijfsdruk 0,18 MPa (veercompressie), 0,23 MPa (veerverlenging)
    Omgevings- en vloeistoftemperatuur Niet-magnetische schakelaar: -10°C tot 70°C, magnetische schakelaar: -10°C tot 60°C
    Zuiger snelheid 50~750 mm/sec
    Bufferen Rubberen demping
    Slagtolerantie (mm) 1.4
    0
    * Smering Niet vereist
    Aansluitdiameter Rc 1/8 1/8 1/8 1/4
    *Als oliën nodig is, gebruik dan turbineolie nr. 1 ISOVG32.

  • Reis-/magneetschakelaarmodeltafel
    Cilinderdiameter (mm) Standaard slag (mm) Magnetische schakelaar Model Opmerking 1) Installatieonderdeel Model   Opmerking 2) Ringriem model
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Opmerking 1) Raadpleeg de serie magnetische schakelaars voor specificaties en kenmerken van magnetische schakelaars.
    Indicatie draadlengte: Geen indicatie - 0,5 m, L - 3 m, Z - 5 m
    Voorbeeld: M9N, M9NL.
    Opmerking 2) Montageonderdelen en ringbanden moeten in combinatie worden besteld en gebruikt.

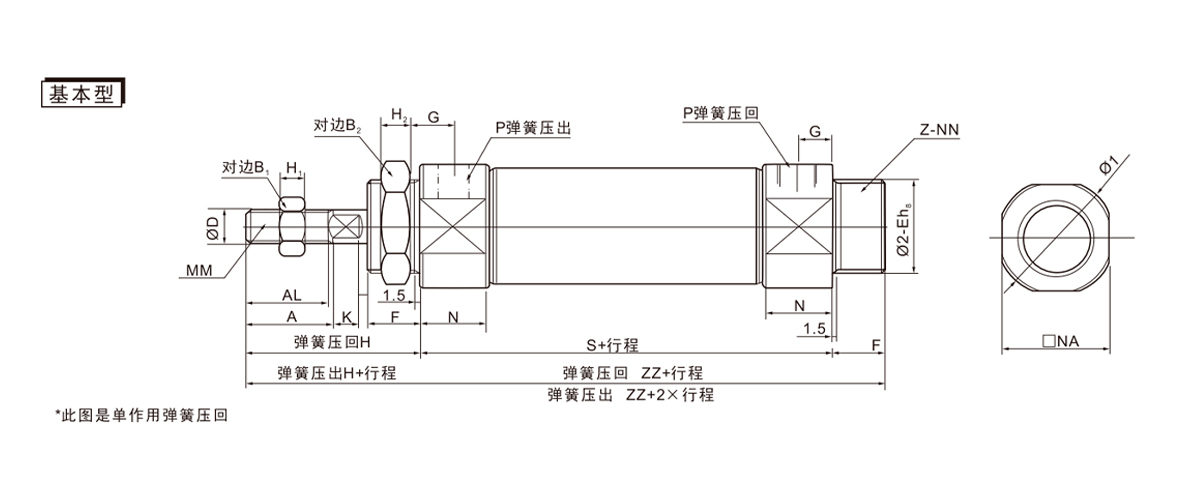

  • Cilinderdiameter (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Reisplan 1~50 51~100 101~150 151~200 201~250
    Cilinderdiameter S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

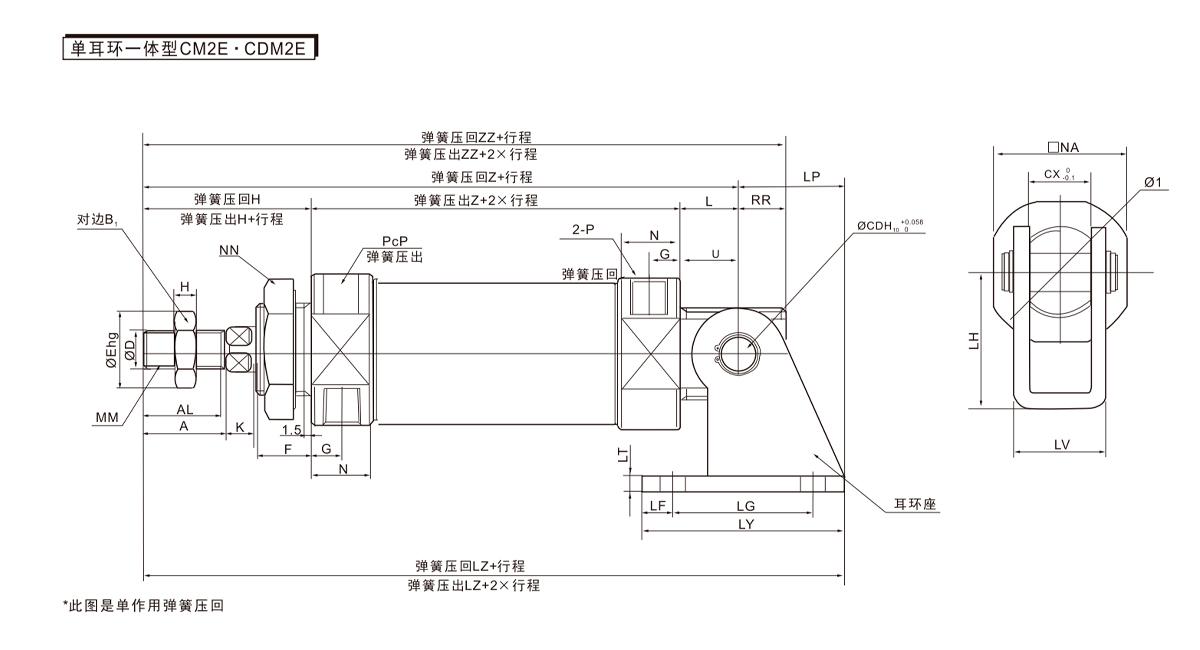

    Cilinderdiameter (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Reisplan 1~50 51~100 101~150 151~200 201~250
    Cilinderdiameter S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Artikelnummer Cilinderdiameter (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
