ZP-serie vacuümzuignap met borgring (Ø9~Ø50) Leveranciers

Thuis / Producten / Vacuümcomponenten / Vacuüm zuignap / ZP-serie vacuümzuignap met borgring, adapter en bufferbeugel / ZP-serie vacuümzuignap met borgring (Ø9~Ø50)

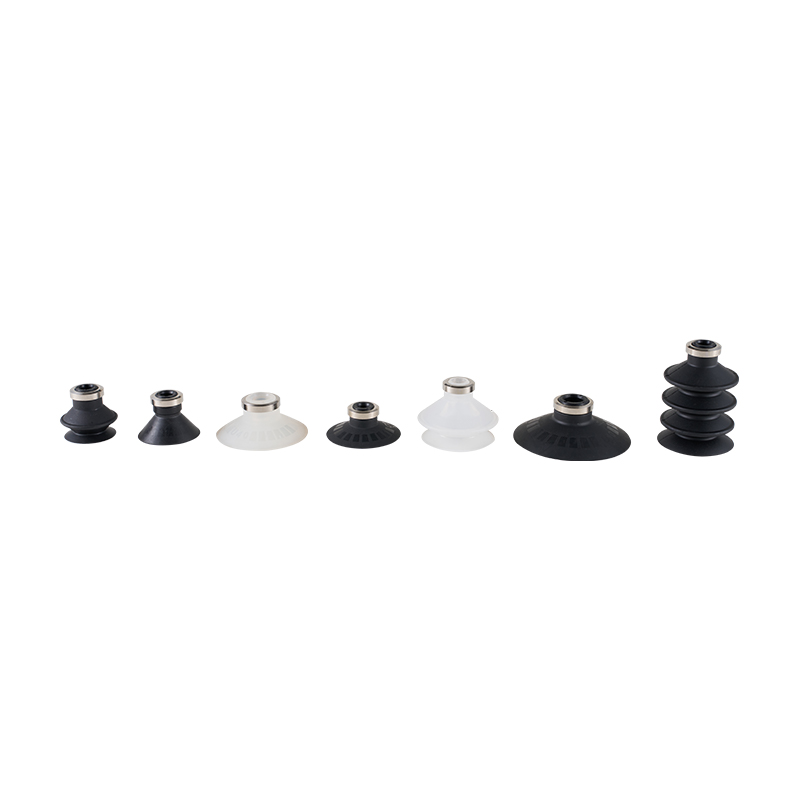

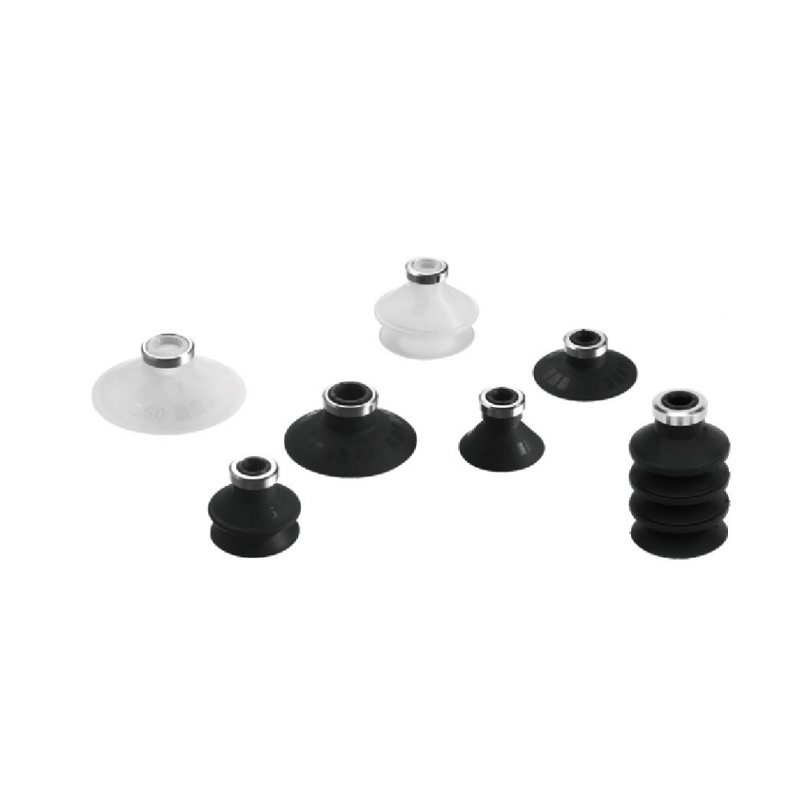

ZP-serie vacuümzuignap met borgring (Ø9~Ø50) ZP-serie vacuümzuignap met borgring (Ø9~Ø50)
  • ZP-serie vacuümzuignap met borgring (Ø9~Ø50)
  • ZP-serie vacuümzuignap met borgring (Ø9~Ø50)
ZP-serie vacuümzuignap met borgring, adapter en bufferbeugel

ZP-serie vacuümzuignap met borgring (Ø9~Ø50)

ZP-serie vacuümzuignap met borgring (Ø9~Ø50) is een kerncomponent die is ontworpen om de stabiliteit van vacuümgrijpen te verbeteren. De unieke ringvormige borgringstructuur kan de vrijheid van het werkstuk tijdens het adsorptieproces effectief beperken, waardoor betrouwbare adsorptiebescherming wordt geboden voor verschillende geautomatiseerde handling- en precisiepositioneringsscenario's.

Kernfuncties:

Vergrendelingsmechanisme voor adsorptie: Het unieke ontwerp van de ringvormige borgring vormt een fysieke beperking in de werktoestand, onderdrukt aanzienlijk de neiging tot afwijking of rotatie van het werkstuk wanneer het wordt blootgesteld aan kracht, en verbetert de richtingsstabiliteit van het grijpproces.

Verbeterde adsorptiebetrouwbaarheid: De borgringstructuur werkt samen met de negatieve vacuümdruk om een dubbel beschermingsmechanisme te vormen, dat externe verstoringen (zoals versnelling, trillingen en kleine botsingen) effectief weerstaat en het potentiële risico van onbedoelde loslating vermindert.

Flexibel contact en afdichting: Het zuignaplichaam is meestal gemaakt van specifieke elastische materialen om een adaptieve pasvorm met het oppervlak van het werkstuk te garanderen, een effectieve vacuümafdichting te vormen en zich aan te passen aan kleine oppervlakteschommelingen.

Geoptimaliseerd voor dunne/kleine voorwerpen: Deze serie met afmetingen (Ø9~Ø50) is bijzonder geschikt voor het grijpen van dunne plaatmaterialen, kleine precisieonderdelen of lichtgewicht werkstukken met gladde oppervlakken. De borgringstructuur is vooral van cruciaal belang voor dergelijke werkstukken die gemakkelijk kunnen worden verplaatst of beïnvloed door luchtstroming.

Universaliteit van technische toepassingen: Het wordt veel gebruikt in scenario's die directionele fixatie of anti-rotatiebehandeling vereisen, vaak gebruikt bij de assemblage van elektronische componenten, het sorteren van kleine spuitgietonderdelen, het transporteren van dun plaatmateriaal (metaal/niet-metaal), verpakkingsautomatisering en andere proceskoppelingen.

Specificaties dekken gemeenschappelijke behoeften: Het aangeboden diameterbereik dekt de gangbare standaarden voor het grijpen van kleine tot middelgrote werkstukken op automatiseringsgebied, wat handig is voor technische selectie en afstemming.

E-mail: manager@cktworld.com
Downloaden
VORIGE：ZP-serie vacuümzuignap met borgring, adapter en bufferbeugel (Ø9~Ø50)
VOLGENDE：Geen volgend artikel

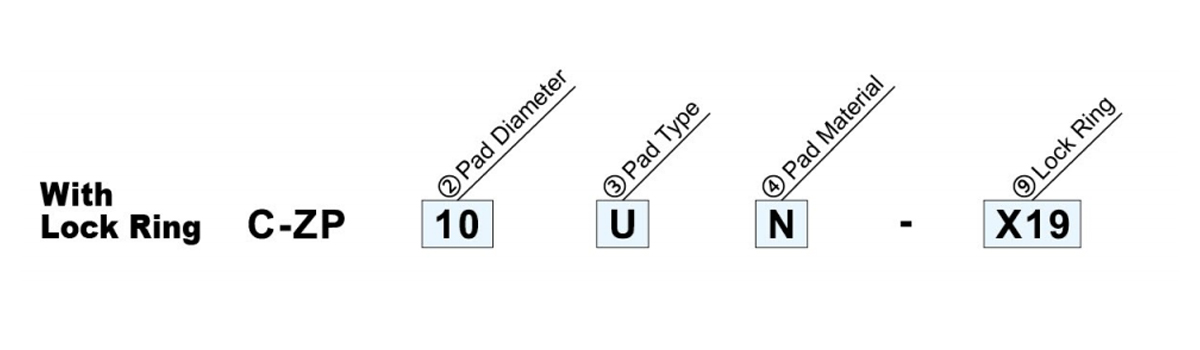

  • ②Pad-dia. (mm)/③Pad-type☆ E* F* G* ④Materiaal     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Siliconenrubber
    U Plat type - ● ● - ● ● ● - ● ● ● *Zie pagina 4 voor het materiaal.
    C Plat type With Ribs - ● ● - ● ● ● - ● ● ●
    D Diep - ● - - ● - ● - - ● - ⑨Materiaal
    B 2-trapsbalg - ● ● - ● ● ● - ● ● ● Nihil Met borgring
    J Balg met 34 niveaus ● - - ● ● - ● ● - - - X19 Zonder borgring
    ●Dezelfde beginletters geven aan dat de borgring en adapter uitwisselbaar zijn.

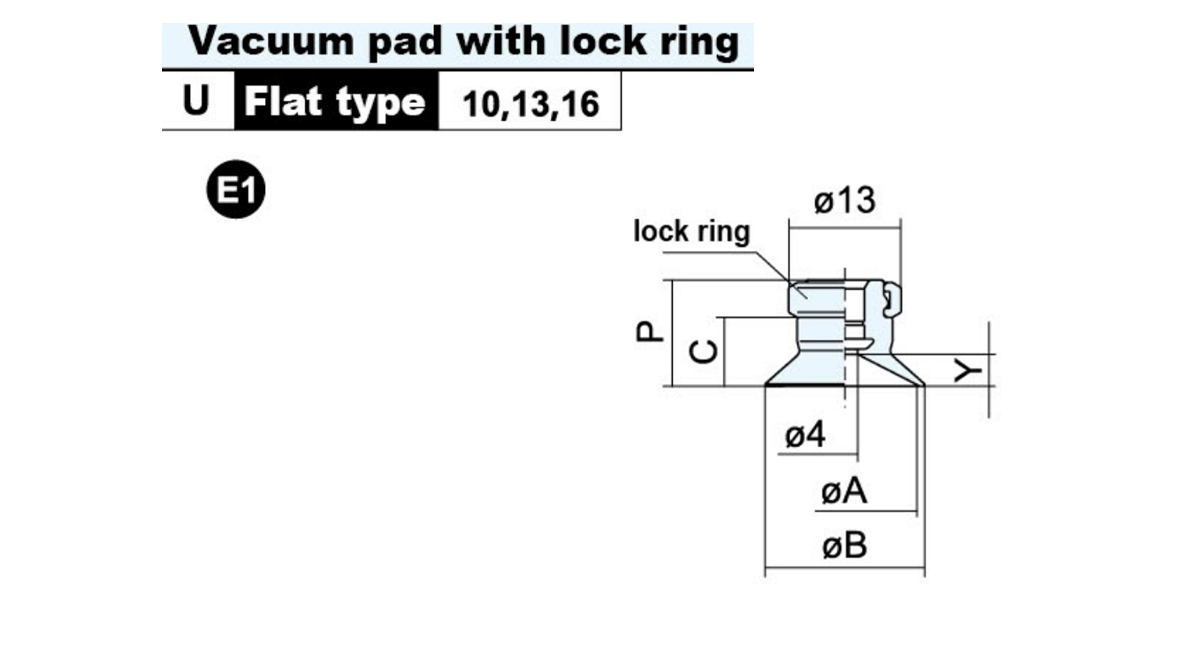

  • Model ØA ØB C P Y Gewicht (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Model ØA ØB C P Y Gewicht (g)

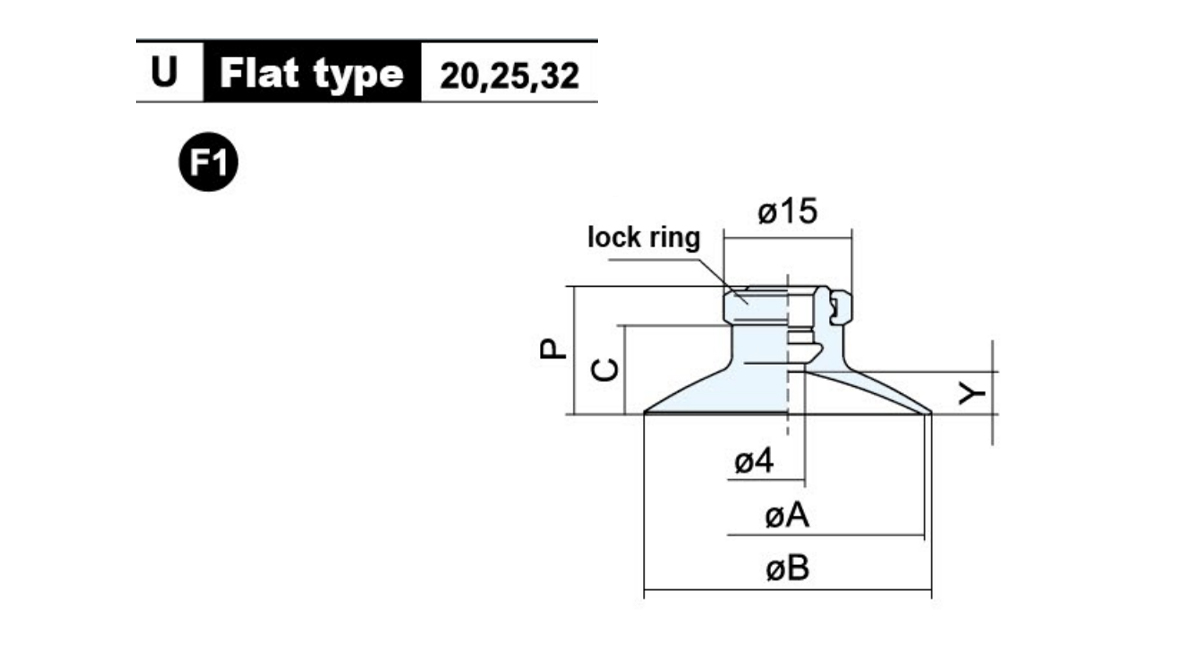

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

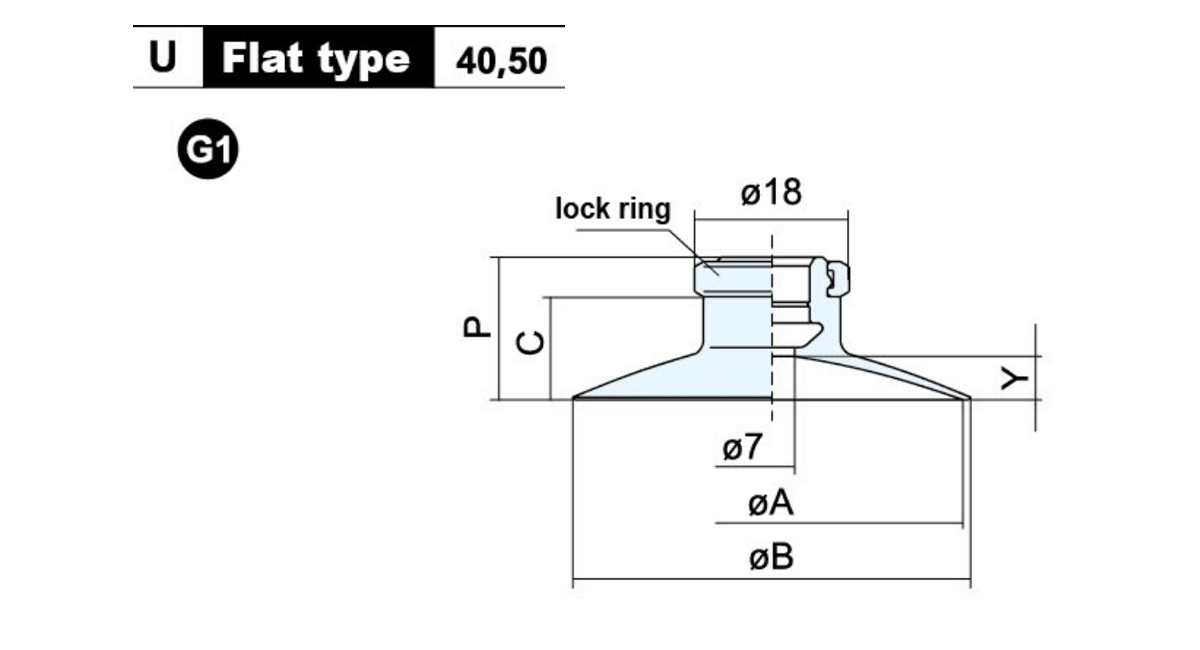

    Model ØA ØB C P Y Gewicht (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

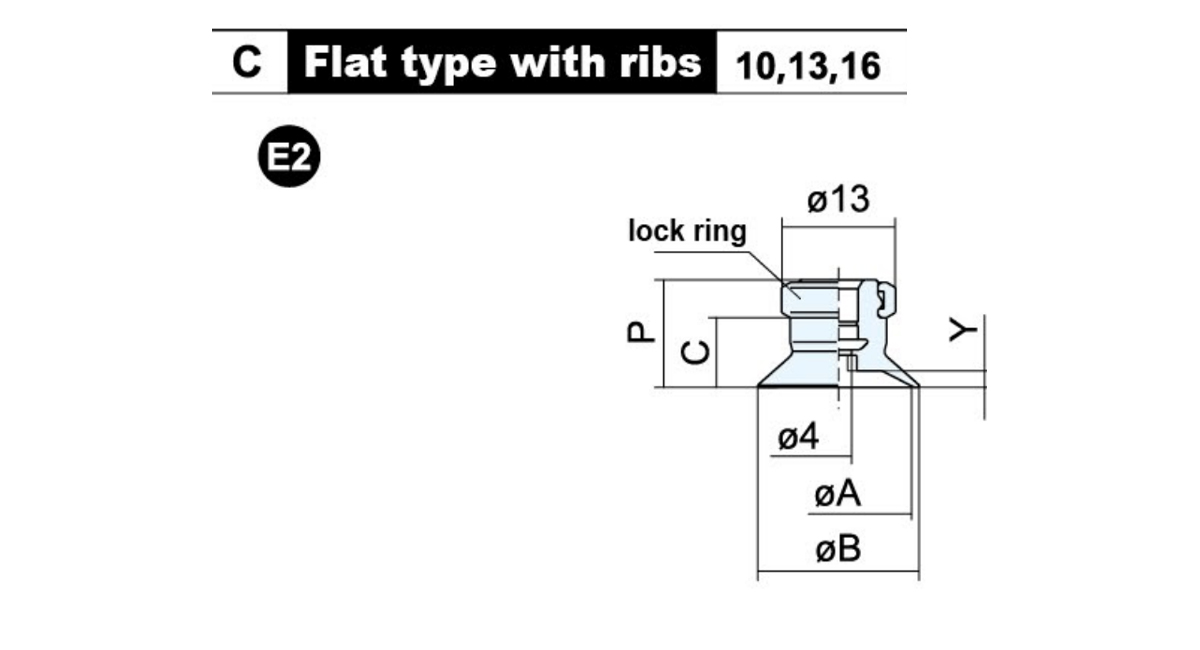

    Model ØA ØB C P Y Gewicht (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

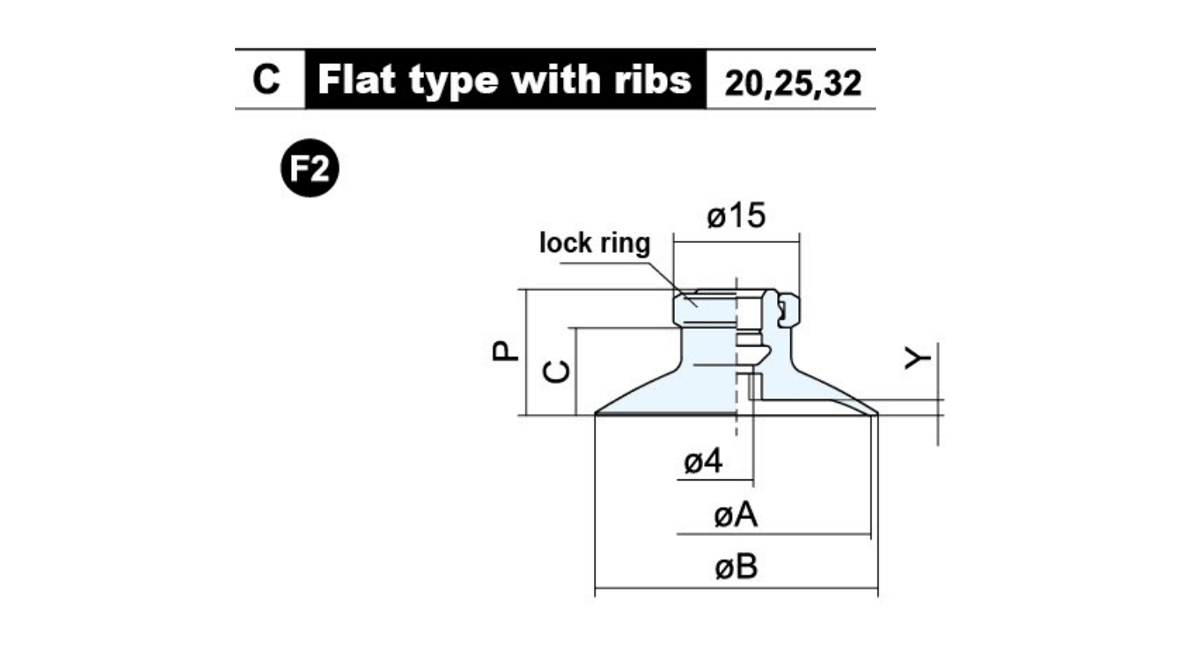

    Model ØA ØB C P Y Gewicht (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

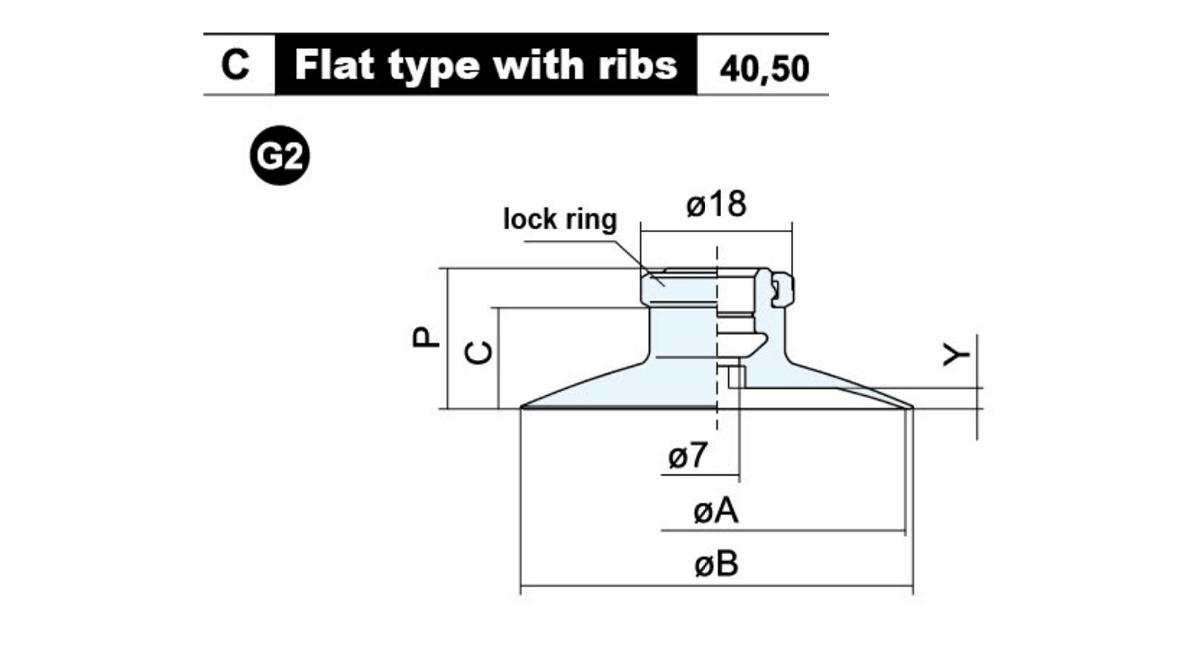

    Model ØA ØB C P Y Gewicht (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

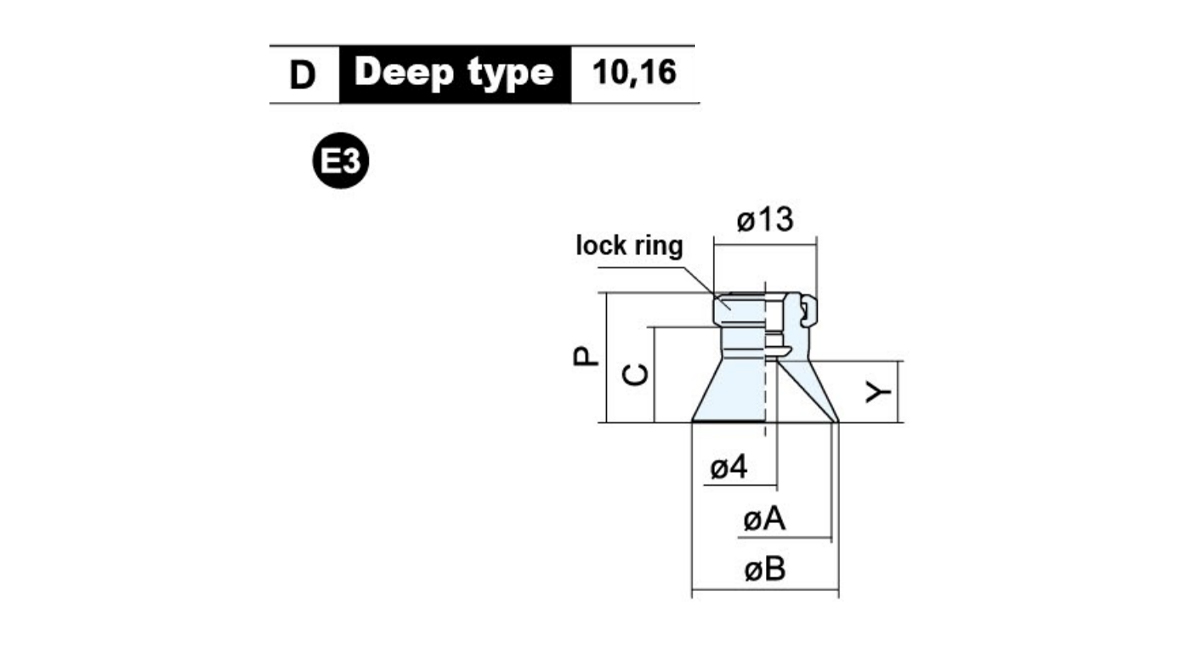

    Model ØA ØB C P Y Gewicht (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

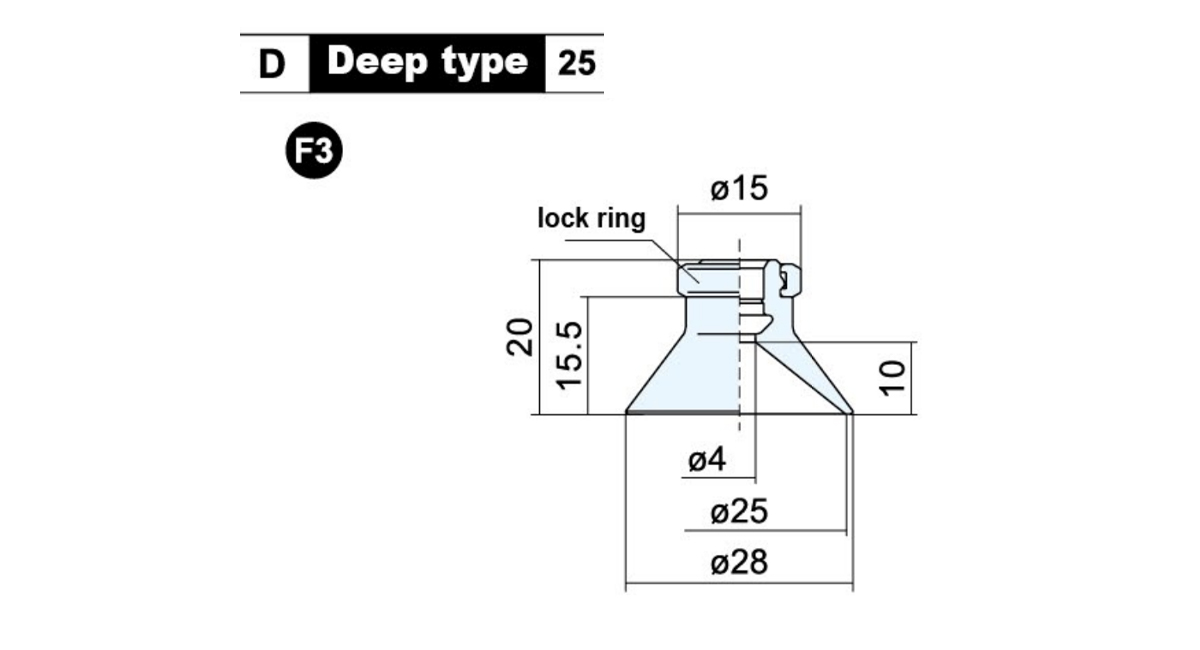

    Model Gewicht (g)
    C-ZP25D□ 4.9

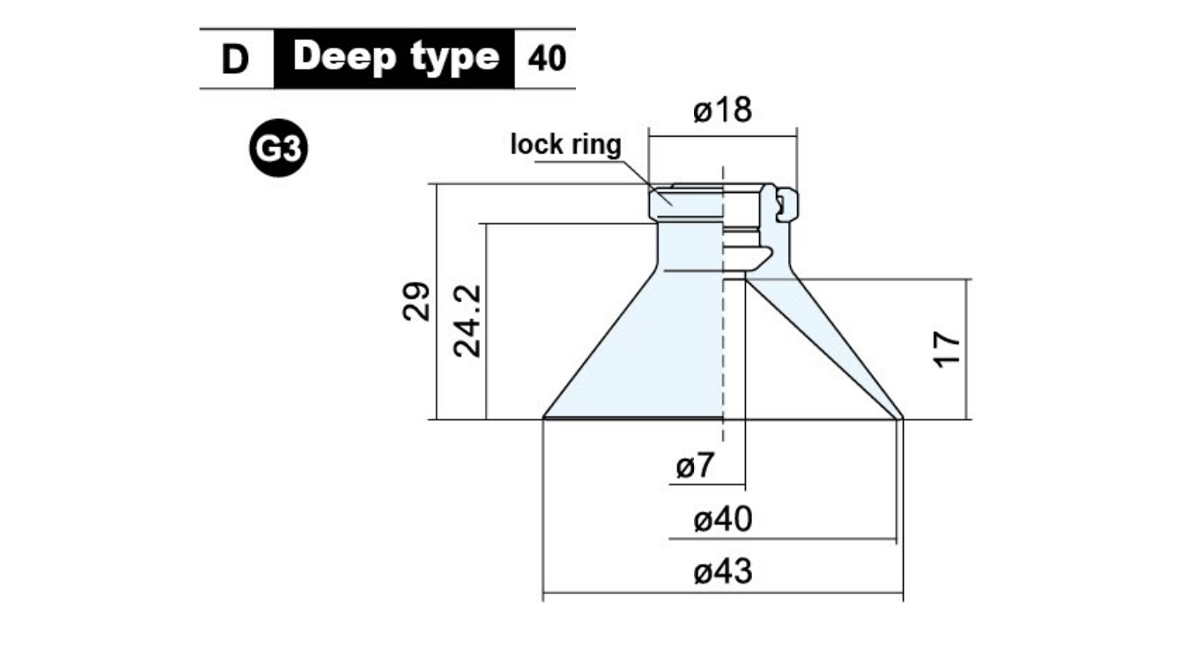

    Model Gewicht (g)
    C-ZP40D□ 9.3

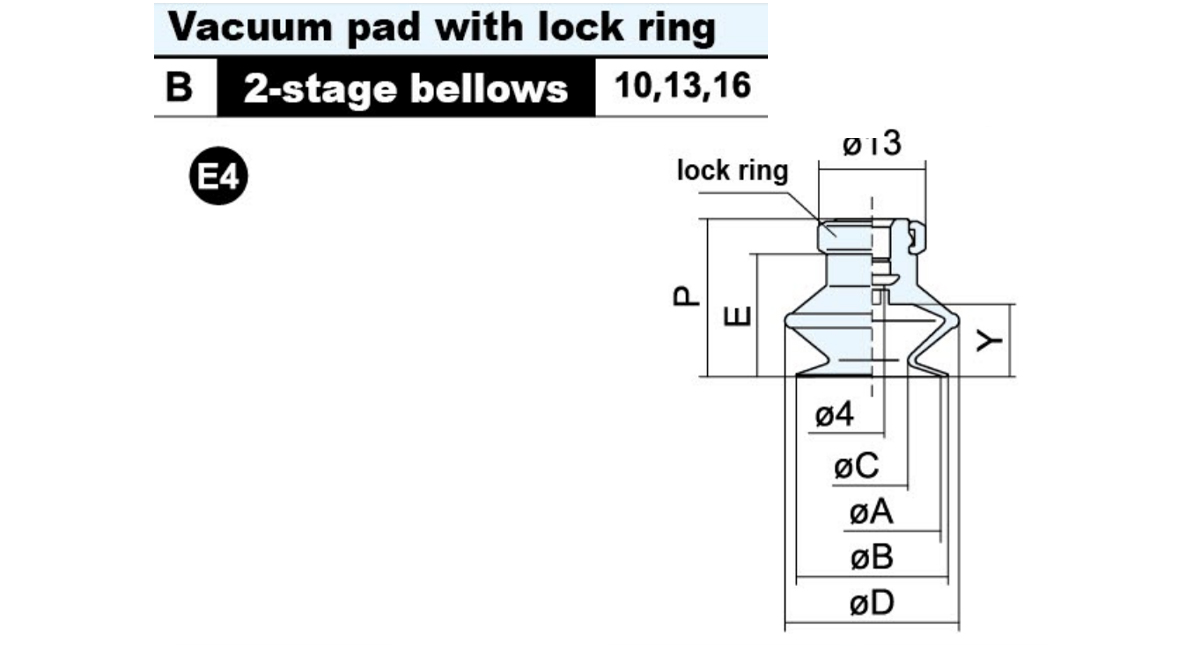

    Model ØA ØB ØC ØD E P Y Gewicht (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

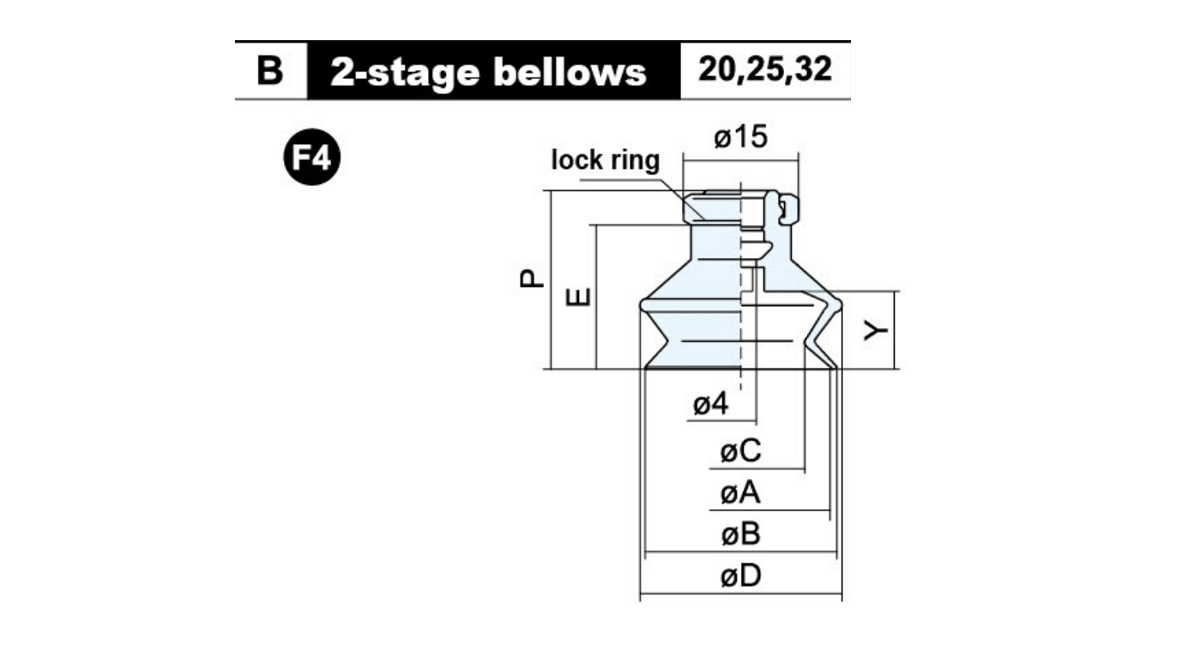

    Model ØA ØB ØC ØD E P Y Gewicht (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

    Model ØA ØB ØC ØD E P Y Gewicht (g)

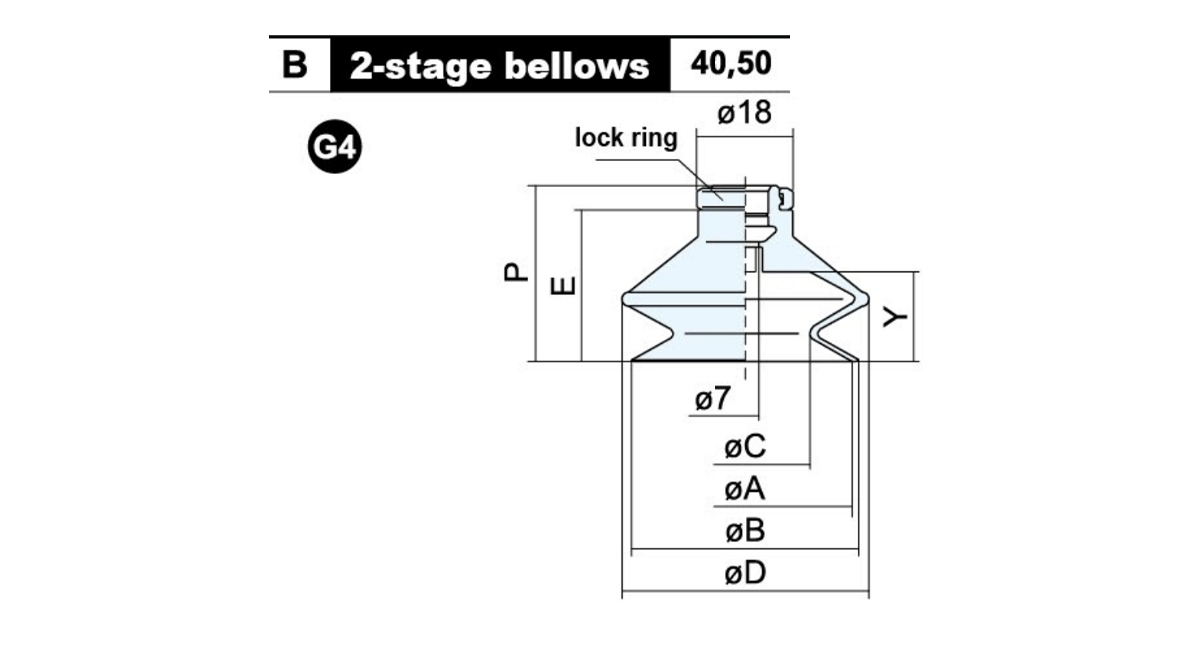

    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

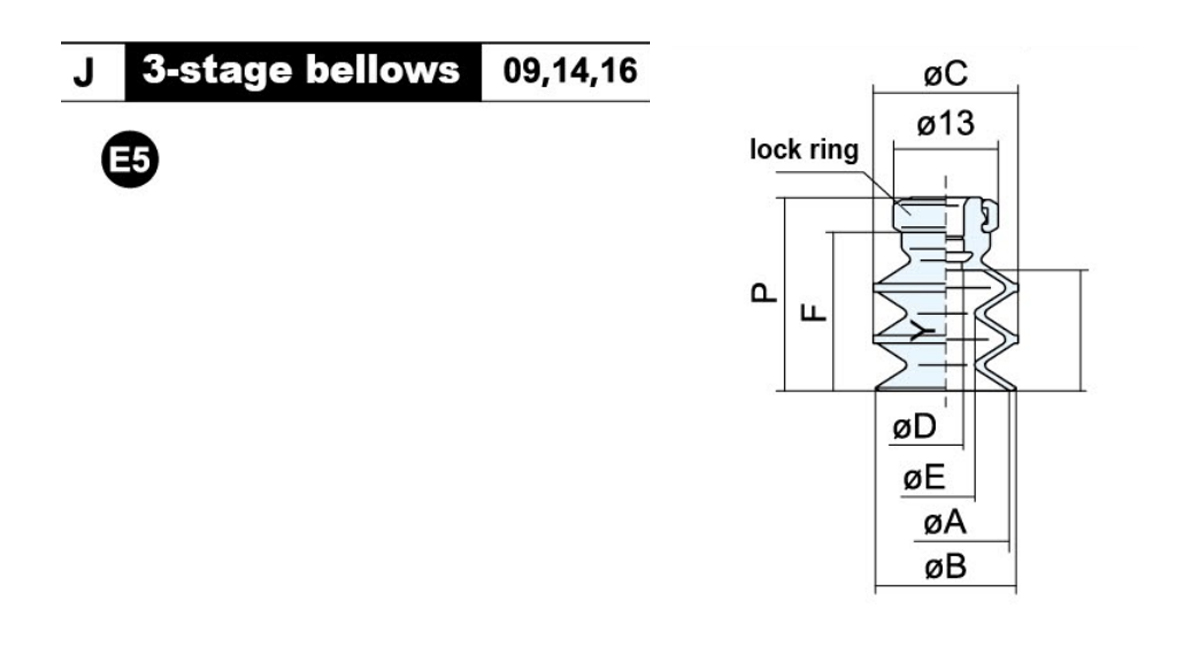

    Model ØA ØB ØC ØD ØE F P Y Gewicht (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

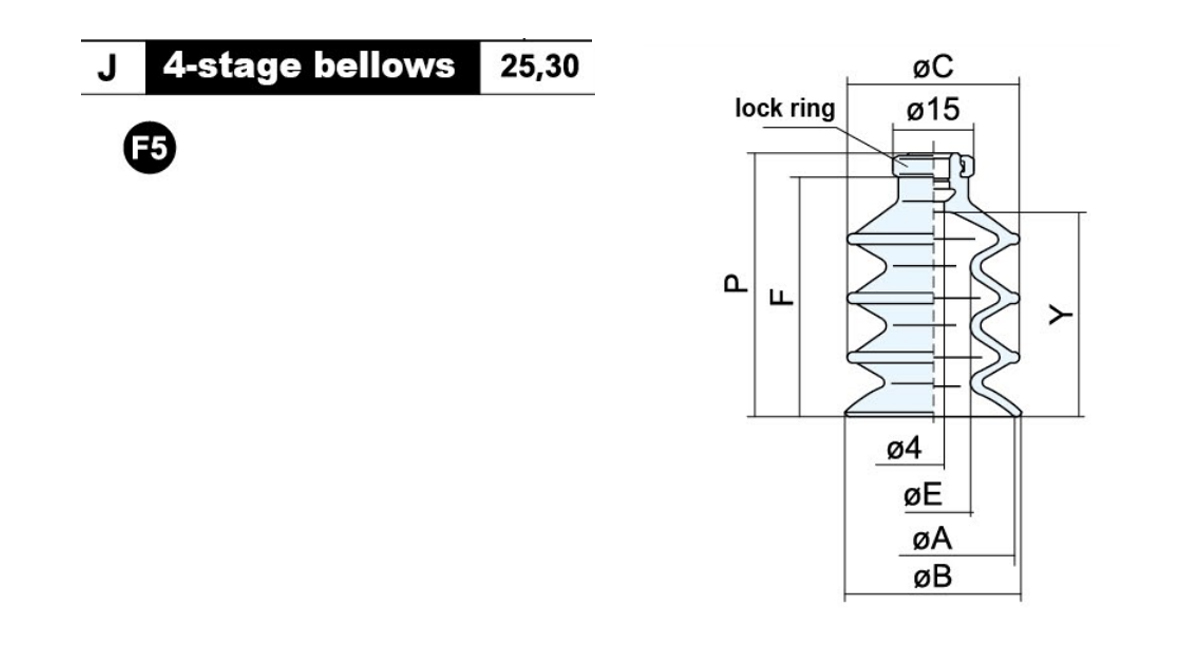

    Model ØA ØB ØC ØE F P Y Gewicht (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

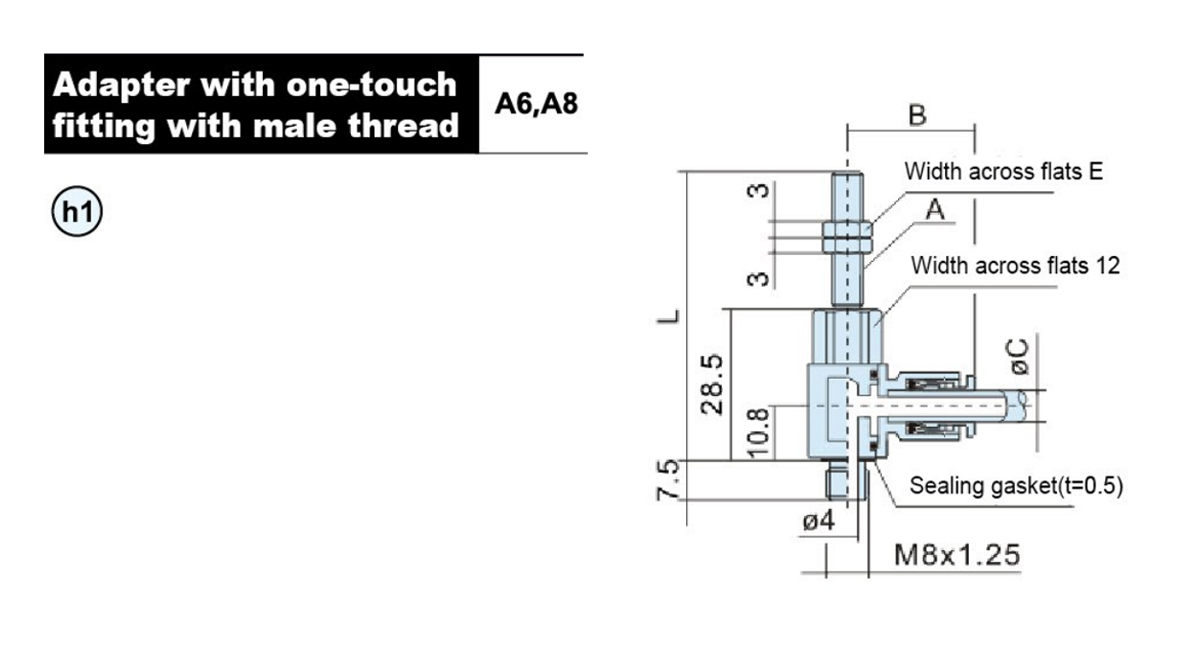

    Model A B ØC E L Gewicht (g)
    ZPRL-04-A6 M6×1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

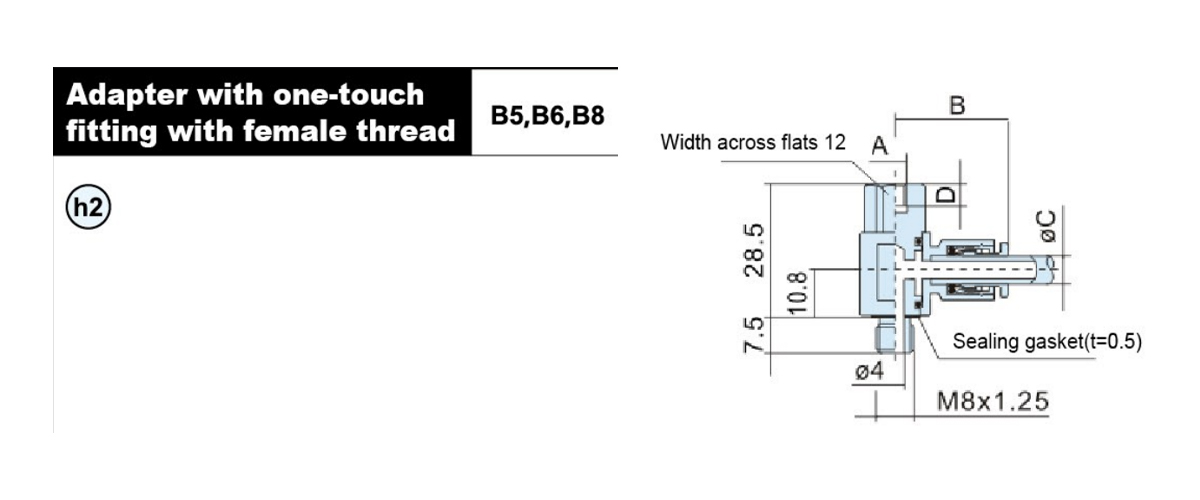

    Model A B ØC D Gewicht (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD Model ØB H L Q Gewicht (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

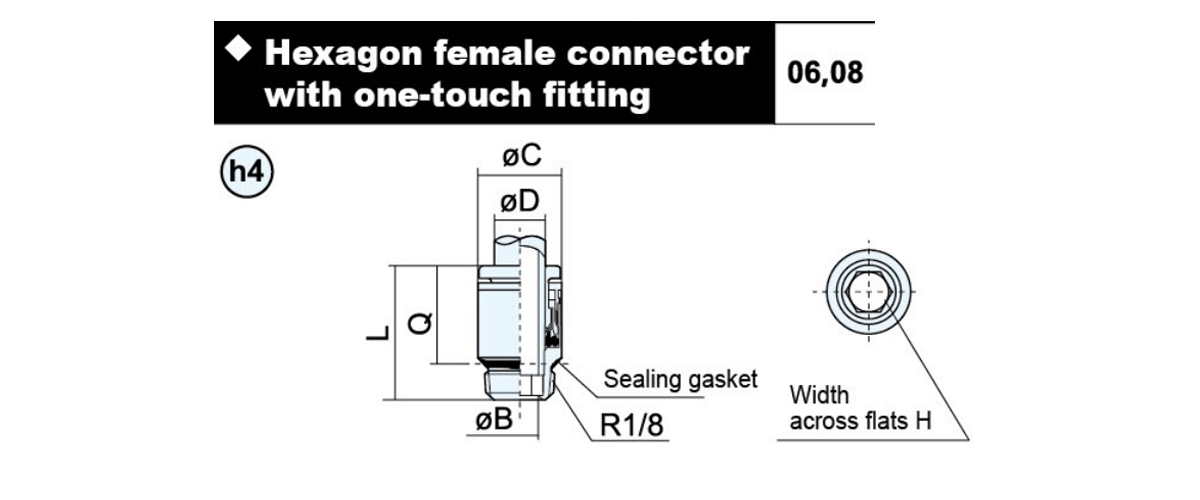

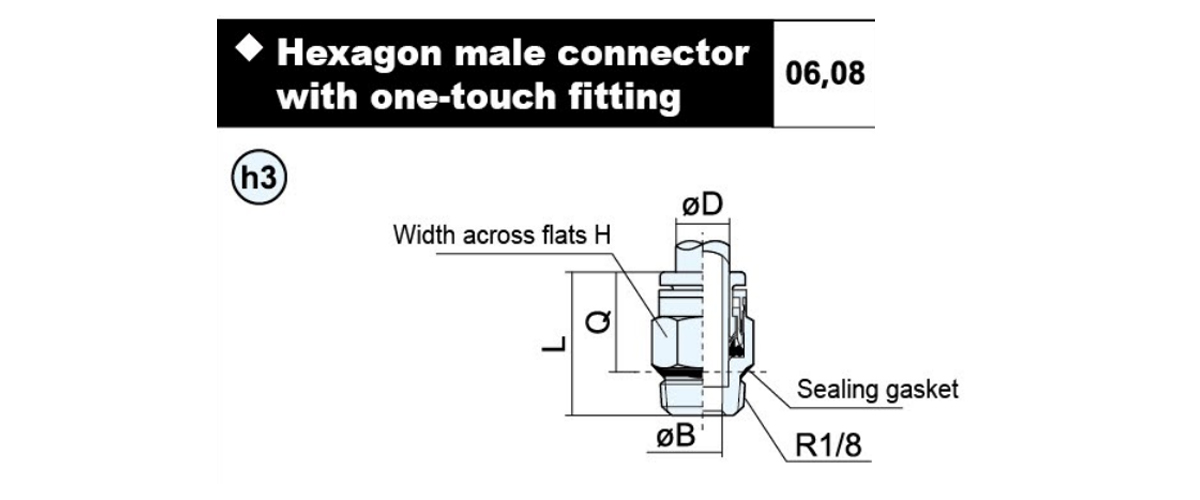

    ØD Model ØB C H L Q Gewicht (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

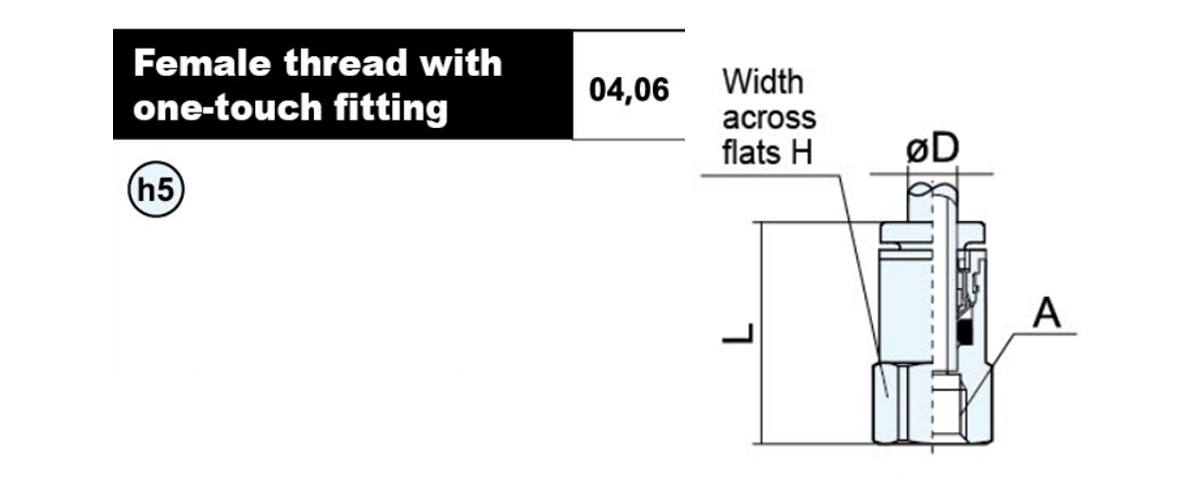

    ØD Model A H L Gewicht (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1,0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1,0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

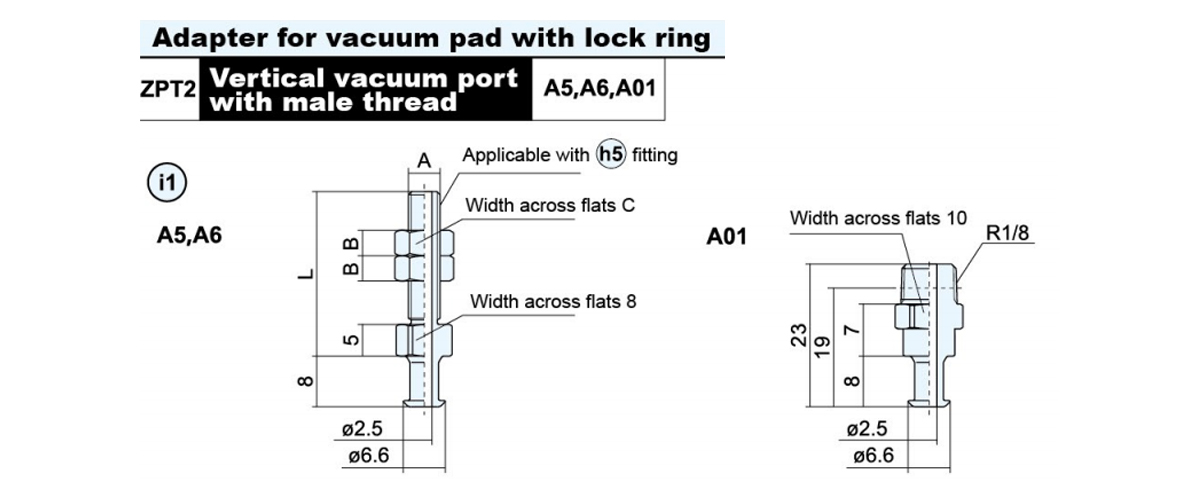

    Adaptermodel A B C L Gewicht (g) Toepasselijke pad
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

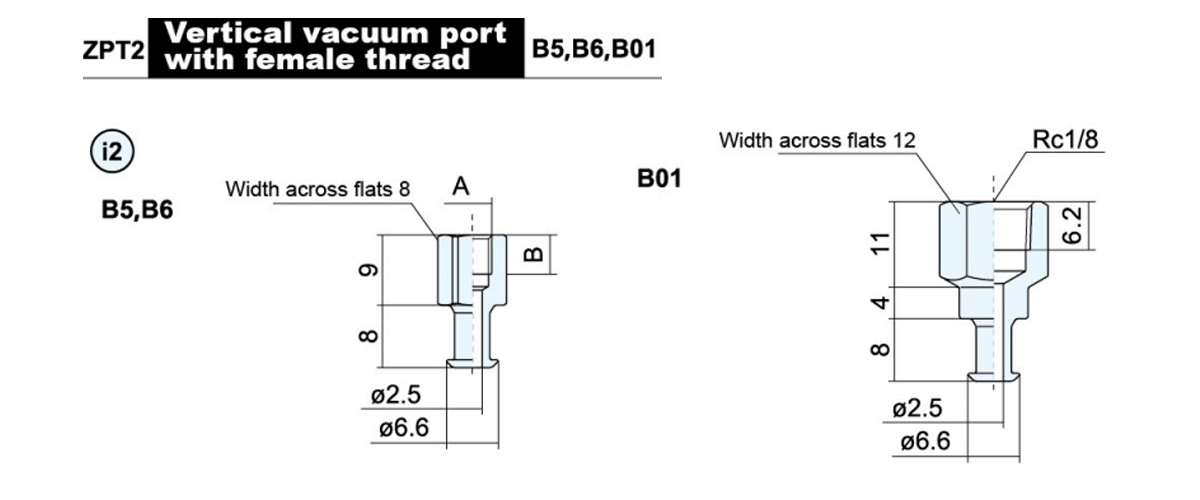

    Adaptermodel A B Gewicht (g) Toepasselijke pad
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1,0 6 3.7
    ZPT2-B01 - - 9

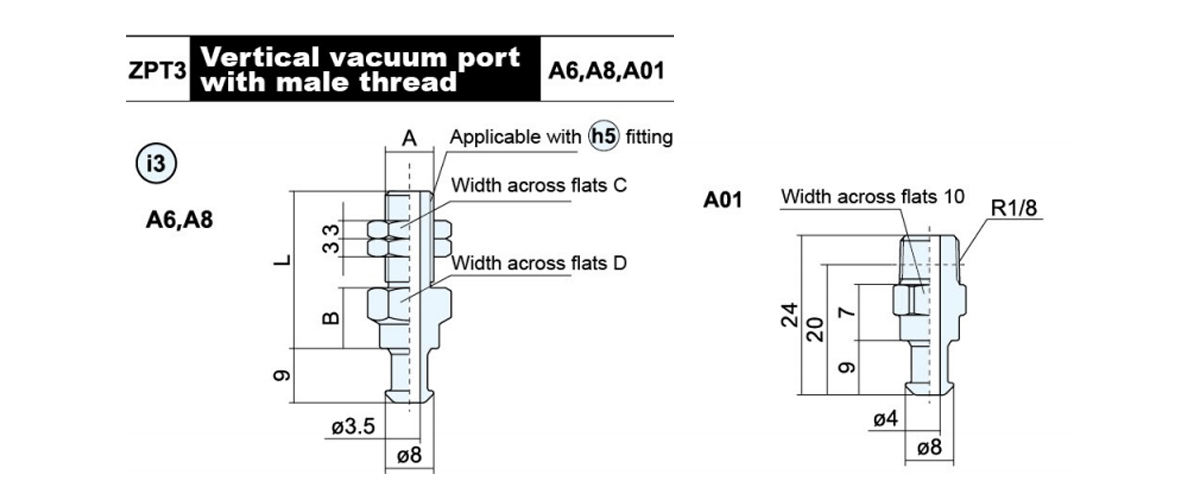

    Adaptermodel A B C D L Gewicht (g) Toepasselijke pad
    ZPT3-A6 M6×1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

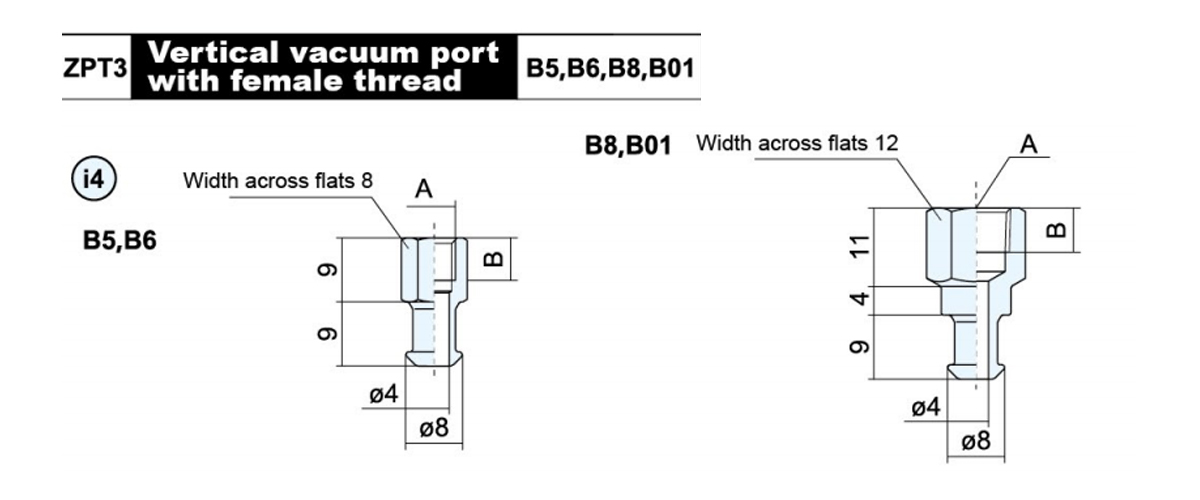

    Adaptermodel A B Gewicht (g) Toepasselijke pad
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1,0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

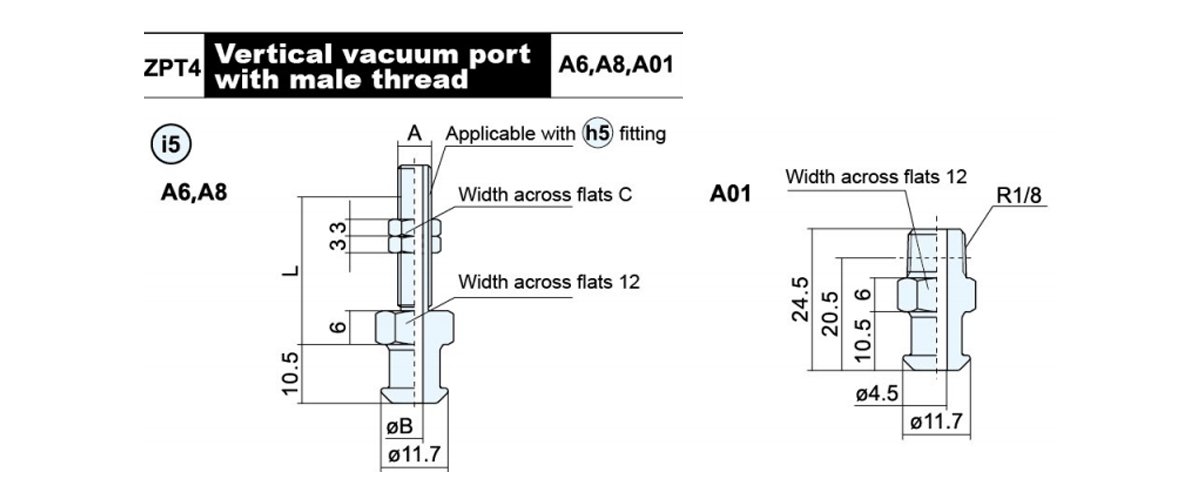

    Adaptermodel A ØB C L Gewicht (g) Toepasselijke pad
    ZPT4-A6 M6×1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

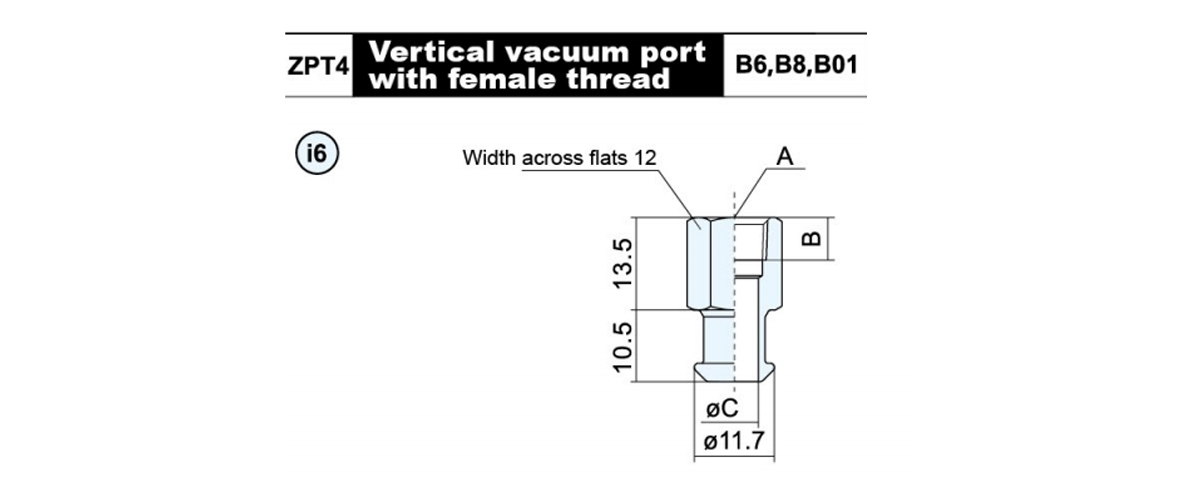

    Adaptermodel A B ØC Gewicht (g) Toepasselijke pad
    ZPT4-B6 M6×1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

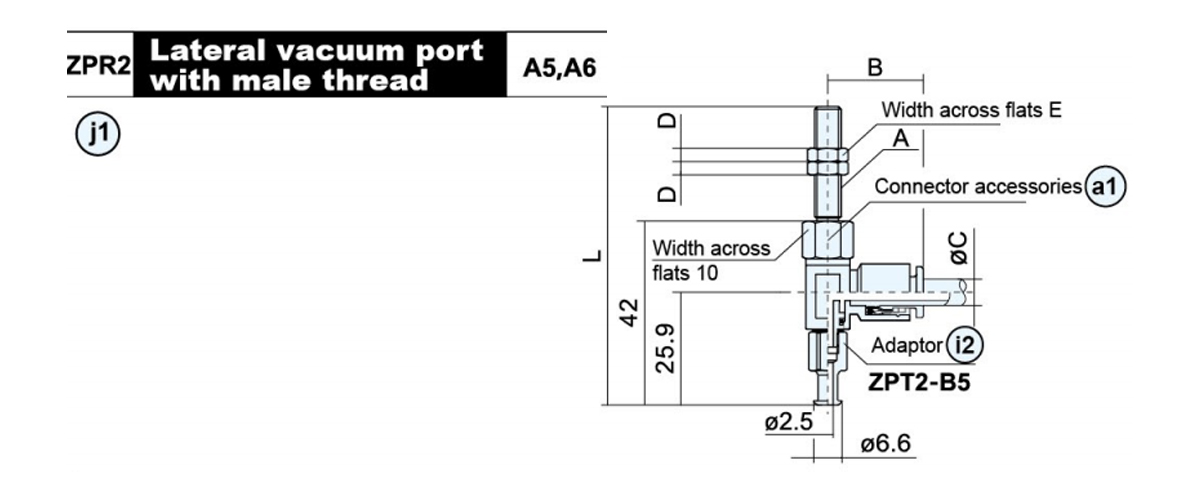

    Adaptermodel A B ØC D E L Gewicht (g) Model van connector
    accessoires     		Toepasselijke pad
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

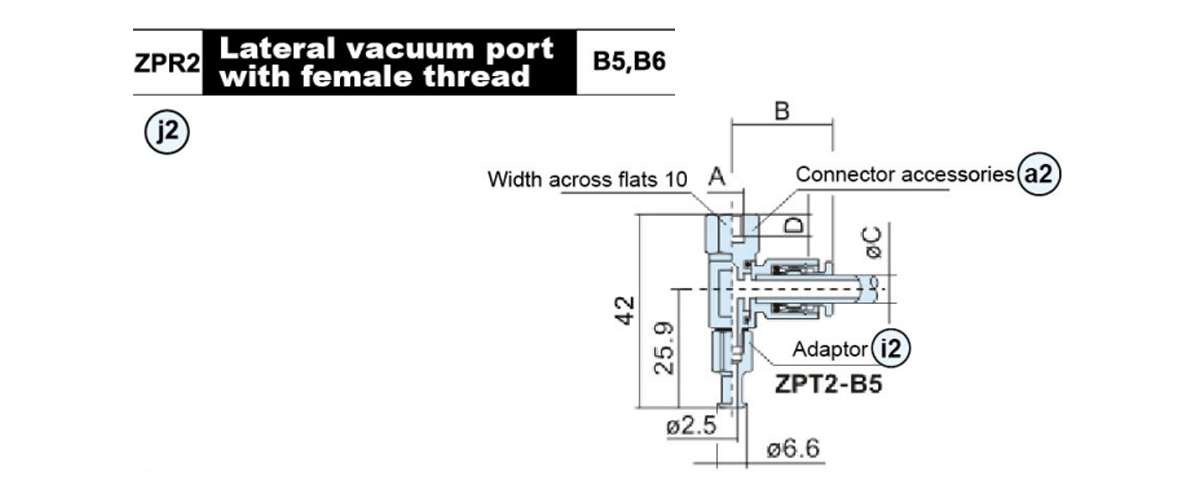

    Adaptermodel A B ØC D Gewicht (g) Model van connector
    accessoires     		Toepasselijke pad
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

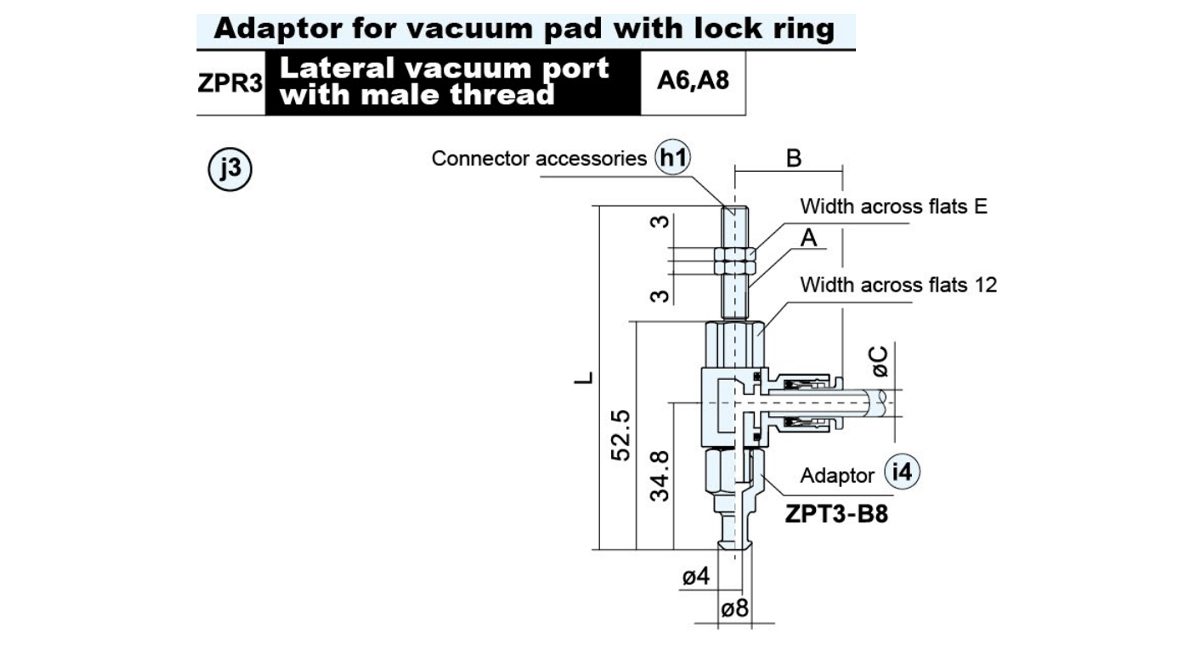

    Model A B ØC E L Gewicht (g) Toepasselijke pad
    ZPR3-04-A6 M6×1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

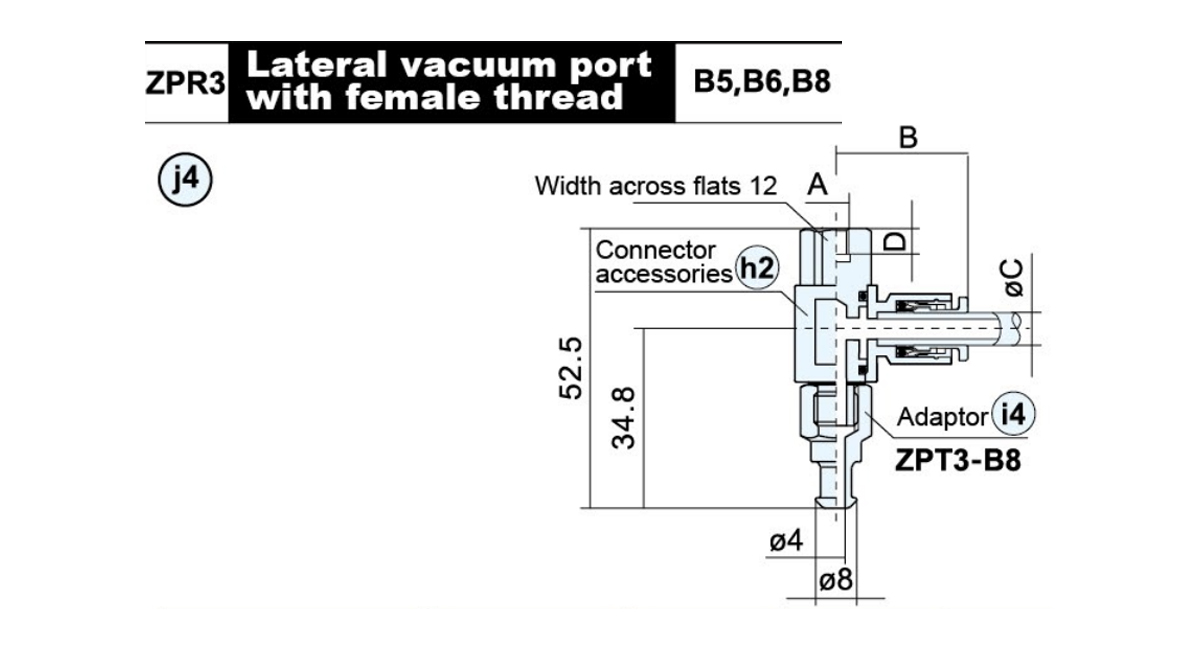

    Model A B ØC D Gewicht (g) Toepasselijke pad
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

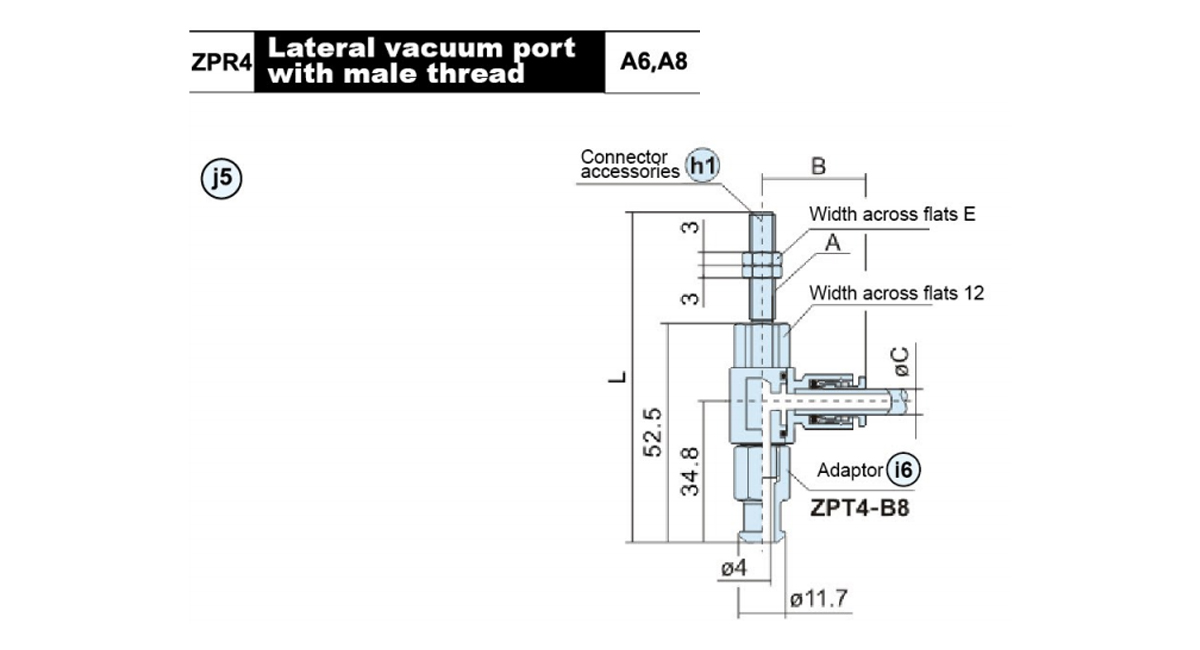

    Model A B ØC E L Gewicht (g) Toepasselijke pad
    ZPR4-06-A6 M6×1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

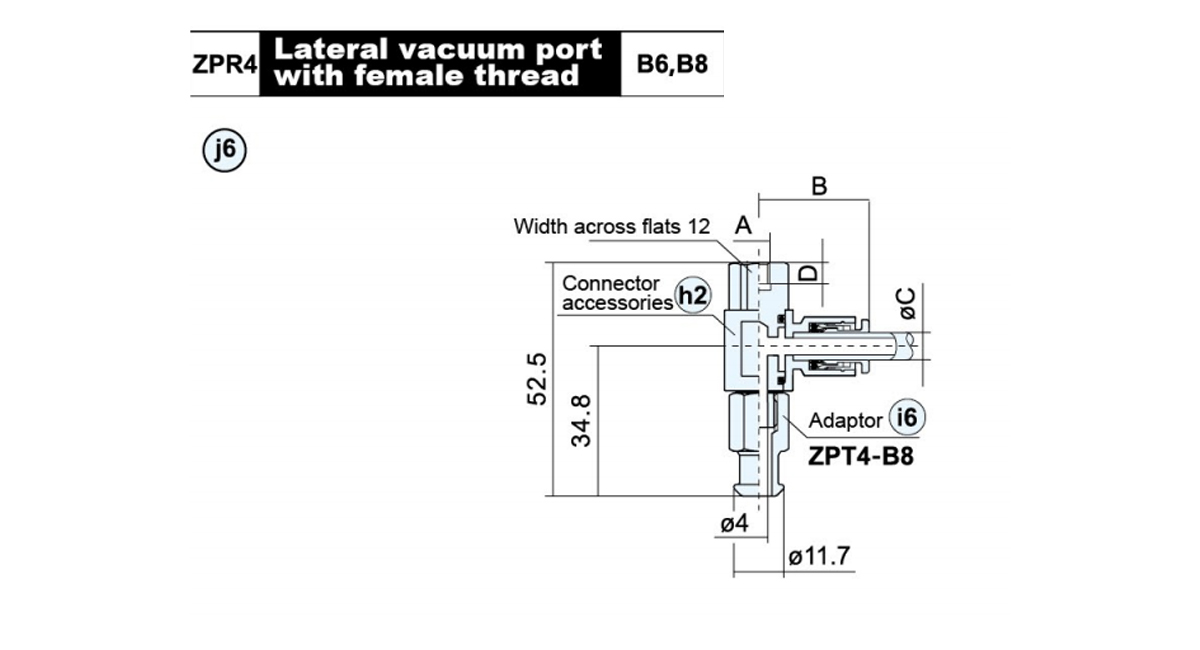

    Model A B ØC D Gewicht (g) Toepasselijke pad
    ZPR4-06-B6 M6×1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

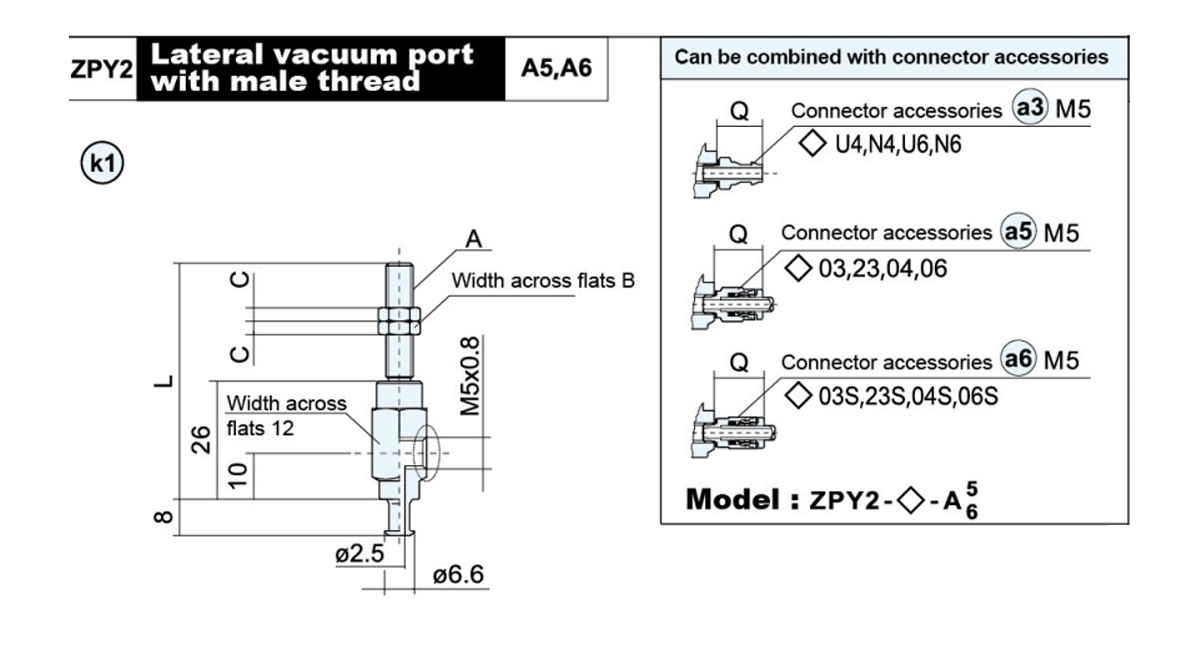

    Model A B C L Gewicht (g) Toepasselijke pad
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1,0 8 3 52 28.4

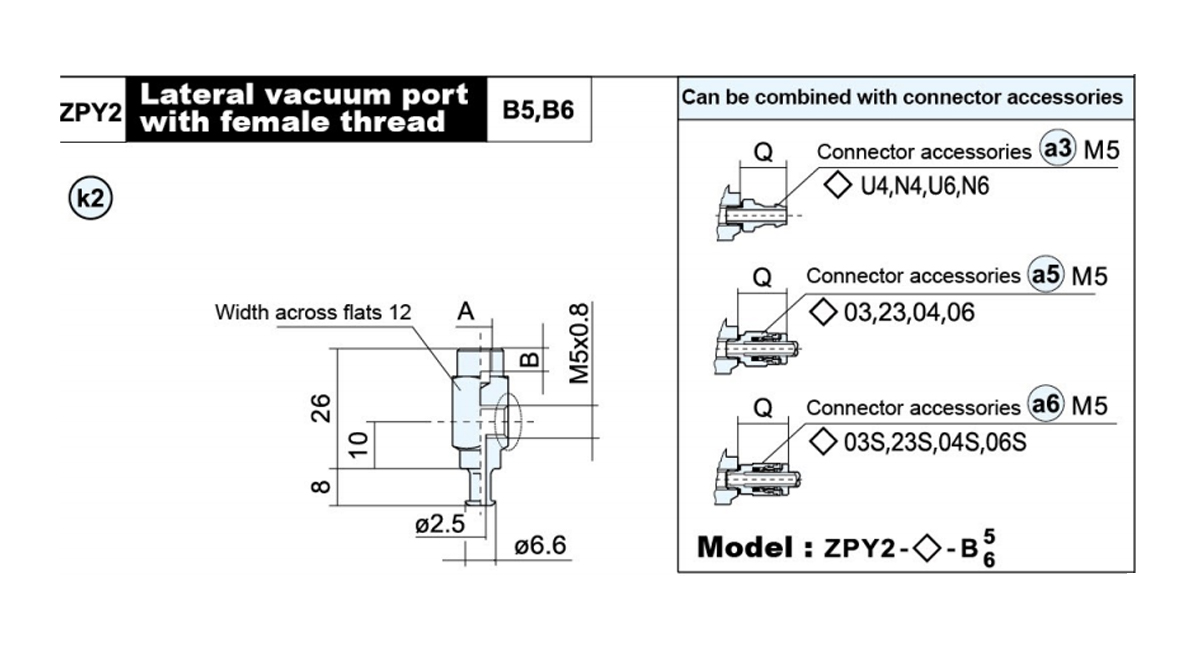

    Model A B Gewicht (g) Toepasselijke pad
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1,0 6 20.6

    Adaptermodel A B L Gewicht (g) Toepasselijke pad

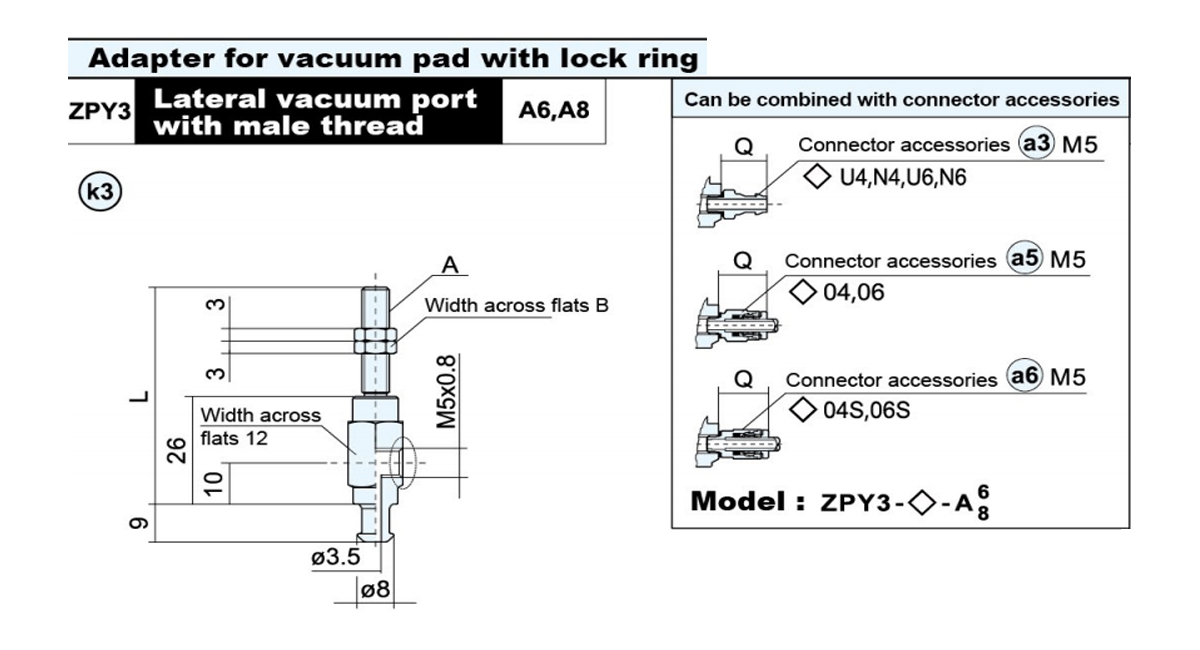

    ZPY3-B5-A6 M6×1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

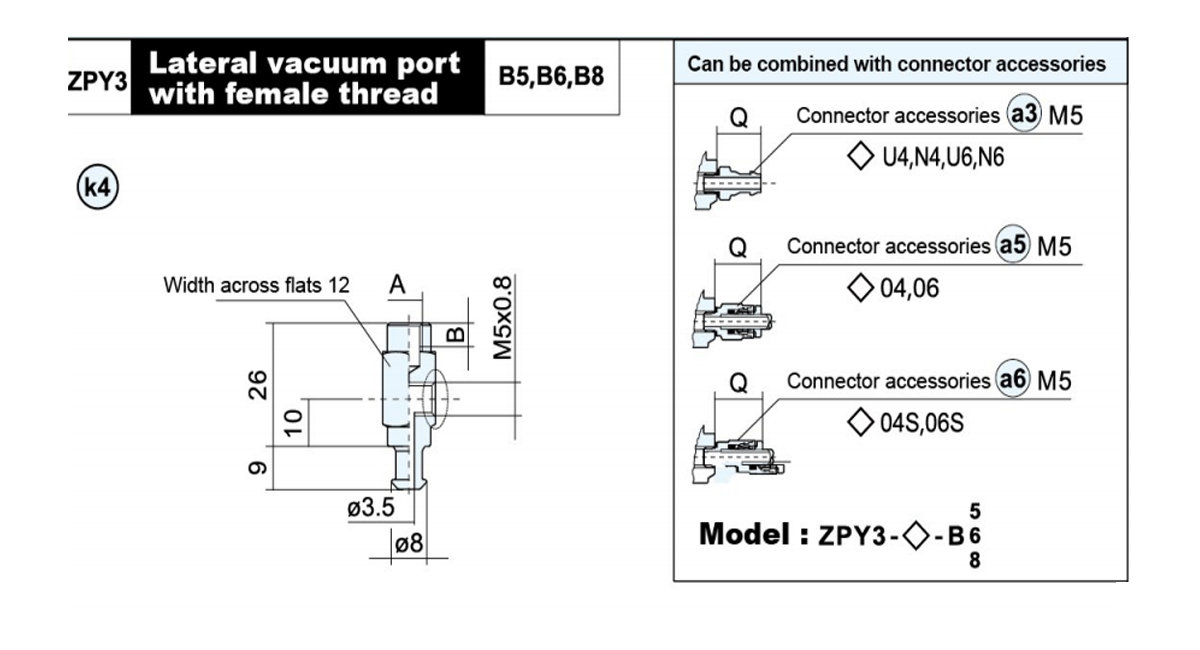

    Adaptermodel A B Gewicht (g) Toepasselijke pad
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1,0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

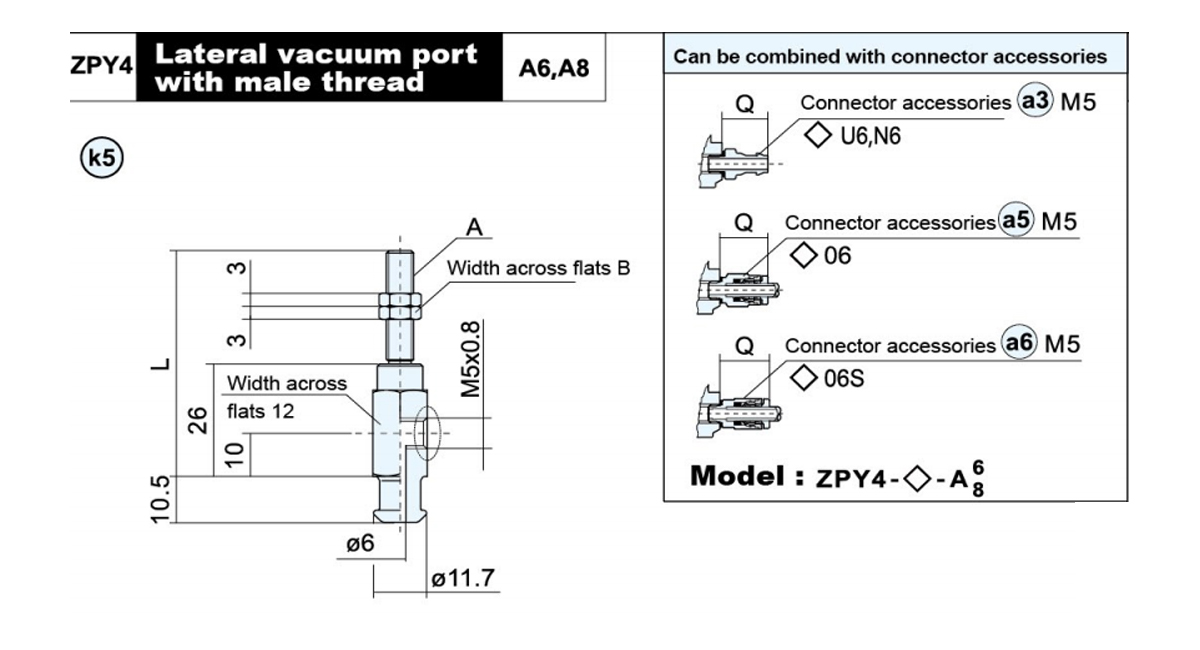

    Adaptermodel A B L Gewicht (g) Toepasselijke pad
    ZPY4-B5-A6 M6×1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

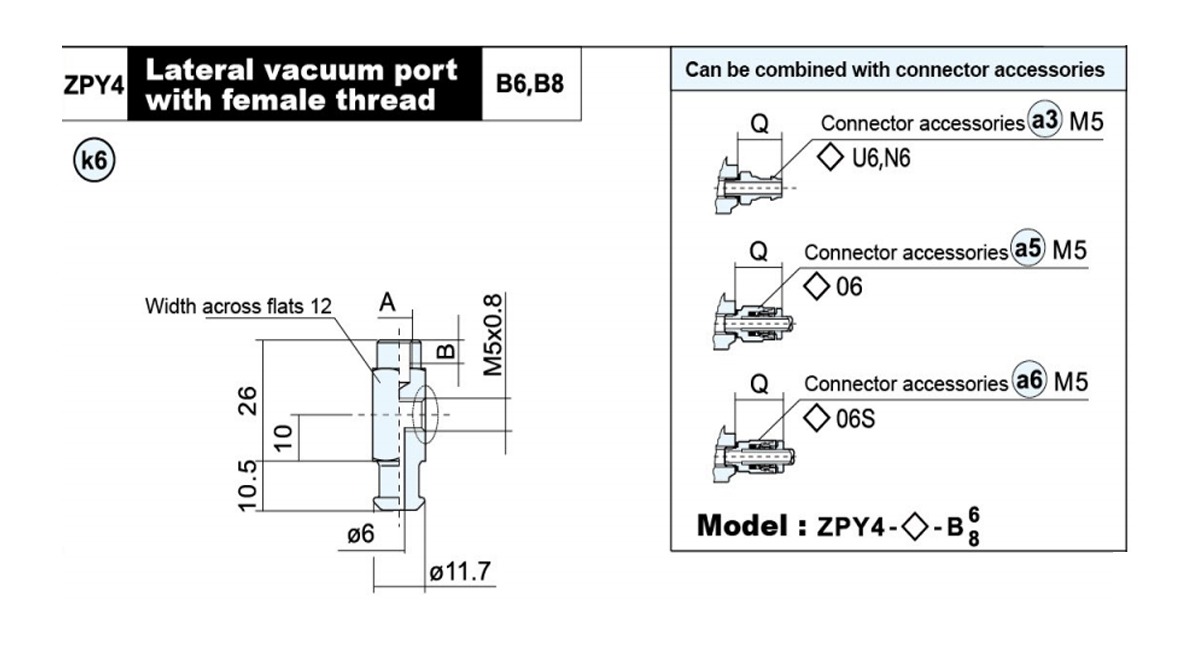

    Adaptermodel A B Gewicht (g) Toepasselijke pad
    ZPY4-B5-B6 M6×1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

    Model B C L ●gewicht  (g)
    J K
    ZPB2-•10-B5 10 23 47 19.6 19.2
    ZPB2-•20-B5 20 51 85 29 27.8
    ZPB2-•30-B5 30 95 30.8 29.6
    ZPB2-•40-B5 40 77 131 41.4 41.6
    ZPB1-•50-B5 50 141 42 43

    Model

    A

    		B C D L ●gewicht(g)
    J K

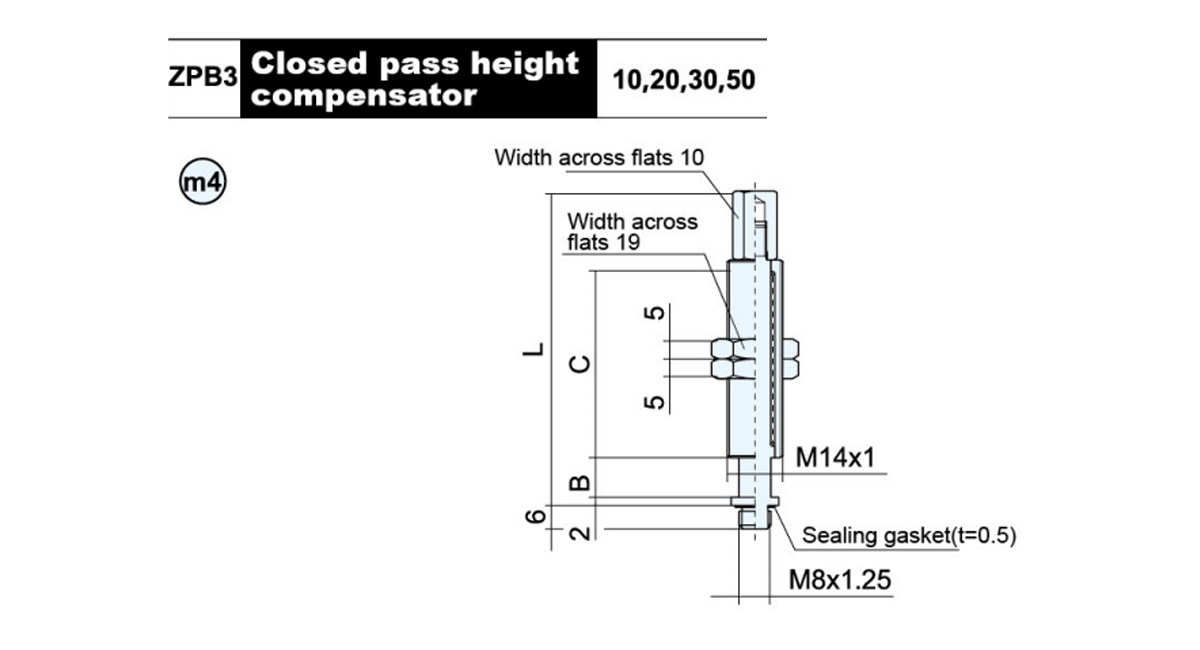

    ZPB3-•10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-•20-B5 20 81 68.8 67
    ZPB3-•30-B5 30 91 71.6 71.4
    ZPB3-•50-B5 50 75 136 97.5 97.6
    ZPB3-•10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-•20-B01 20 84 69.8 67
    ZPB3-•30-B01 30 94 72.6 71
    ZPB3-•50-B01 50 75 139 97.2 95
    ●Type hoogtecompensator: Roterend (J), Kan niet roteren (K)    ■ Bufferslag (mm): 10,20,30,50

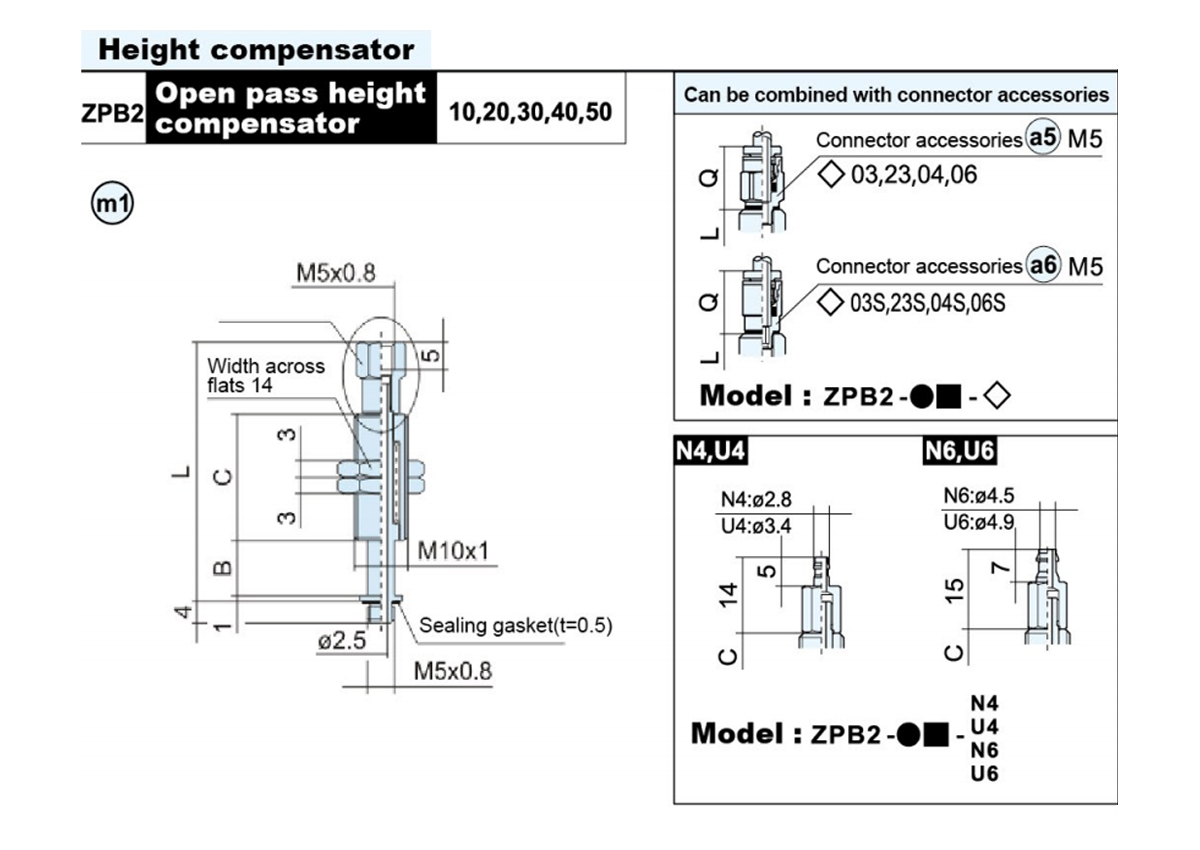

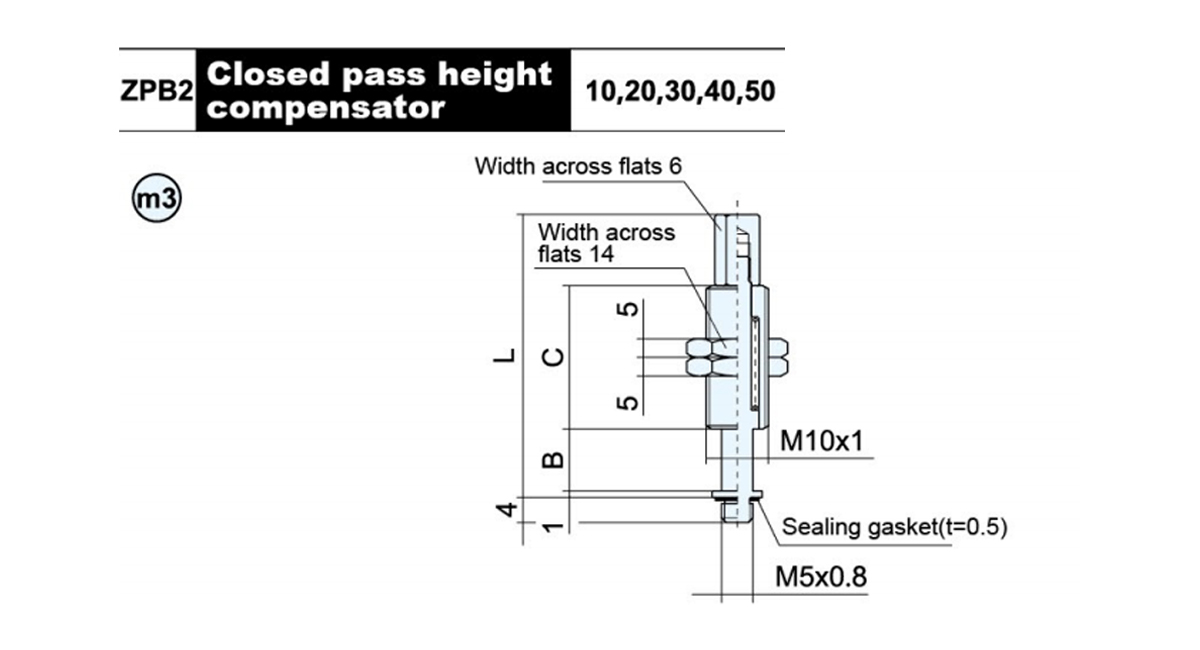

    Model B C L ●gewicht  (g)
    J K
    ZPB2-•10 10 23 45 19.7 20
    ZPB2-•20 20 51 83 33.8 30
    ZPB2-•30 30 93 32.3 31.7
    ZPB2-• 40 40 77 129 44.3 44.3
    ZPB2-•50 50 139 45.6 41.6

    ●Type hoogtecompensator: Rotatief (J), Kan niet roteren (K)
    ■Bufferslag (mm): 10,20,30,40,50

    Model B C L ●gewicht(g)
    J K
    ZPB3-•10 10 50 80 80.2 74.4
    ZPB3-•20 20 77 69.9 71.2
    ZPB3-•30 30 87 77.8 77
    ZPB3-•50 50 75 132 103.8 105.8
    ●Type hoogtecompensator: Rotatief (J), Kan niet roteren (K)■Buffer stroke(mm):10,20,30,50
