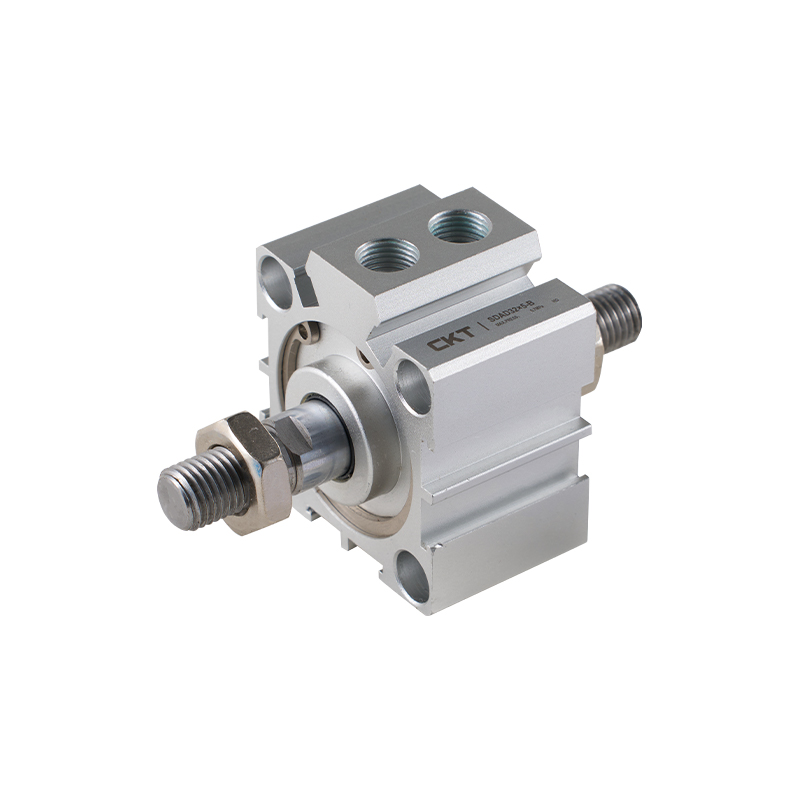

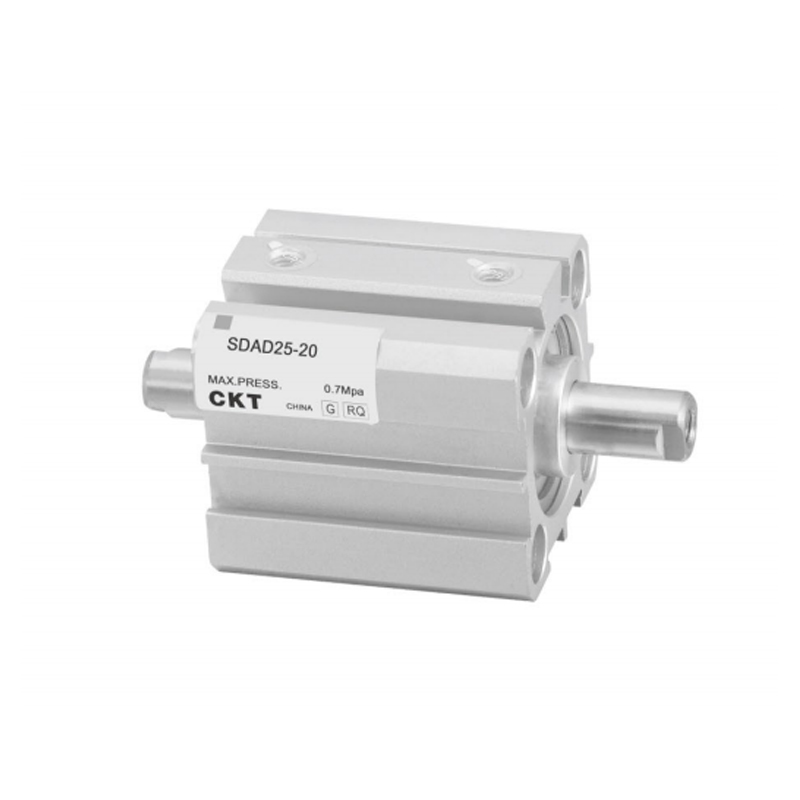

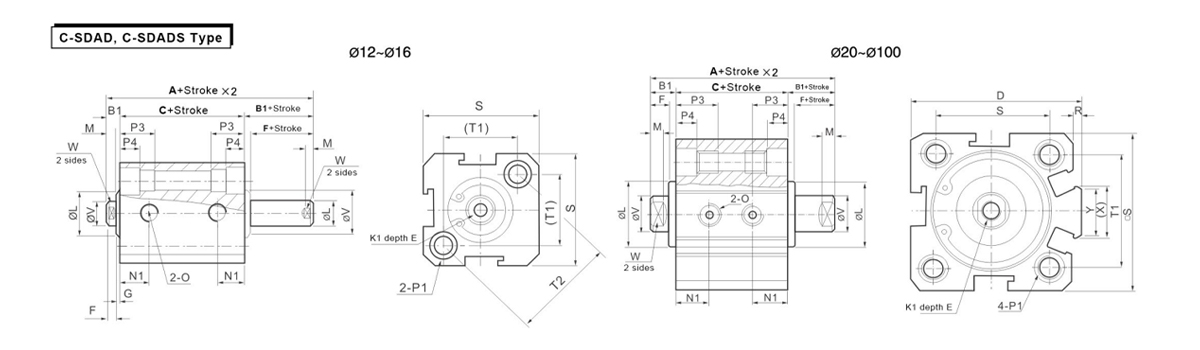

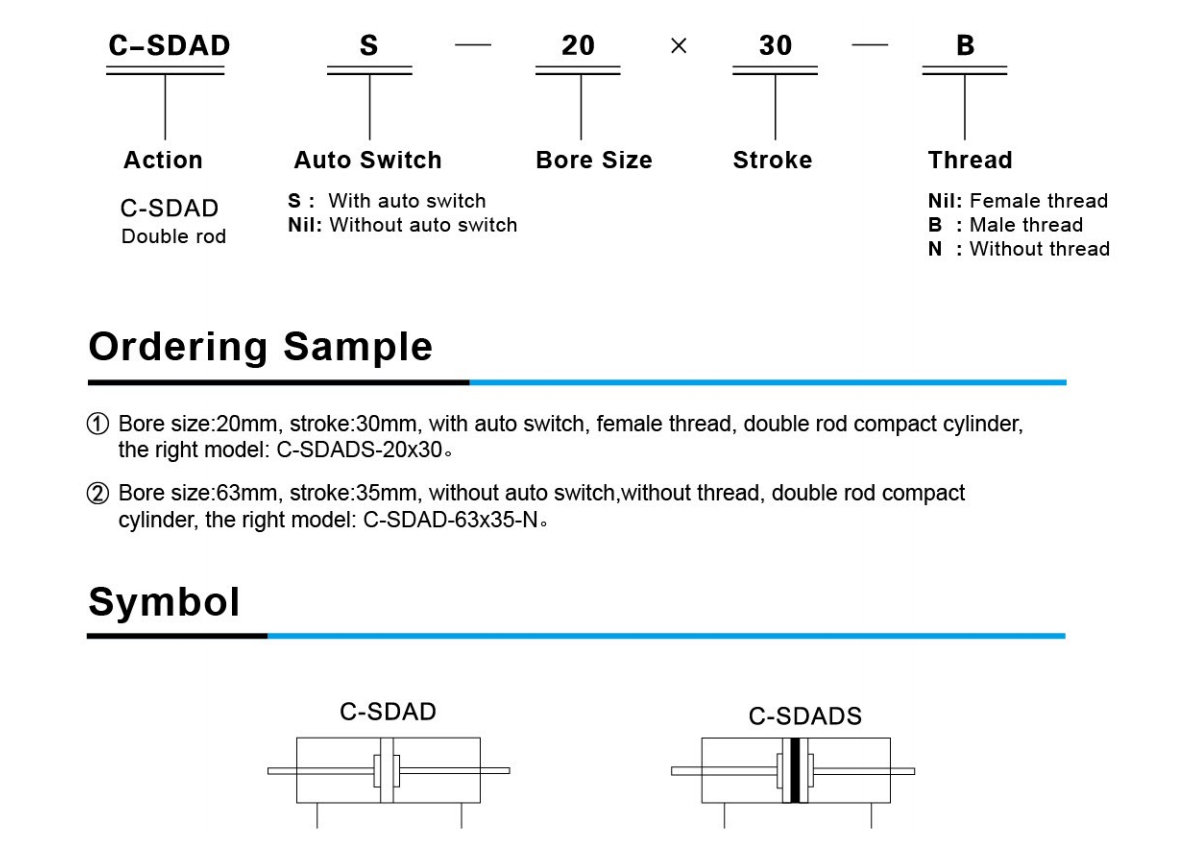

SDAD-serie dunne dubbelassige dubbelwerkende cilinder

De dunne dubbelassige dubbelwerkende cilinder uit de SDAD-serie is een compacte pneumatische actuator met een dun doosvormig structuurontwerp en een geïntegreerd geleidingsmechanisme met dubbele zuigerstang. Het bereikt een lineaire heen en weer gaande beweging door middel van bidirectionele pneumatische aandrijving. Het kernkenmerk is het oplossen van de strenge outputvereisten onder beperkte installatieruimteomstandigheden door middel van fysieke ruimteoptimalisatie en een zeer stijve geleidingsstructuur.

• Ultradun constructieconcept
De hoogte van de cilinderdoorsnede wordt aanzienlijk gecomprimeerd en de structurele diepte wordt met ongeveer 30% -50% verminderd in vergelijking met conventionele cilinders. Het is geschikt voor ingebedde installatie of dicht op elkaar geplaatste scènes, waardoor het ruimtegebruik van apparatuur effectief wordt verbeterd.

• Dubbelassig anti-excentrisch belastingsmechanisme
De twee parallelle zuigerstangen vormen een koppelonderdrukkingssysteem, dat tegelijkertijd radiale belastingen en kantelkoppels opvangt, de bewegingsstabiliteit van de eindeffector onder excentrische belastingsomstandigheden verbetert en het risico op vastlopen van de zuigerstang onderdrukt.

• Bidirectionele pneumatische dubbelwerkende modus
De standaardconfiguratie van de aandrijfarchitectuur met twee poorten realiseert een bidirectionele gelijke krachtuitvoer van de zuigerstang via de bediening van de omkeerklep. Zowel de voorwaartse als de teruggaande slag hebben het volledige vermogen zonder dat er een terugstelveer nodig is.

• Zeer stijve railintegratie
De geleidingsas en het cilinderlichaam hebben een integrale versterkte structuur en de bewegingsschommeling wordt verminderd door technologie voor het elimineren van de voorbelasting. De stijfheid van de lineaire geleiding is ongeveer 2 keer hoger dan die van de cilinder met één as, waardoor de nauwkeurigheid van de herhaalde positionering binnen de tolerantieband van ± 0,1 mm wordt gegarandeerd.

• Modulaire adapterinterface
Het zuigerstanguiteinde is compatibel met ISO-standaard zwevende verbindingen, en het cilinderlichaam is vooraf ingesteld met multi-axiale montageschroefdraadgaten en railmontageoppervlakken. Het ondersteunt niet-standaard configuraties zoals omgekeerde installatie en installatie aan de zijkant, die eenvoudig in de automatiseringsmodule kunnen worden geïntegreerd.

• Dynamische responsoptimalisatie
De kleine holtestructuur verkort het laad- en ontladingspad van de luchtstroom en werkt samen met afdichtingscomponenten met lage wrijving om een volledige slagactietijdcontrole te bereiken in het bereik van 0,1-0,3 seconden (afhankelijk van de slagspecificatie), wat voldoet aan de vereisten voor gemiddelde en hoge snelheid.
