Dunne cilinder

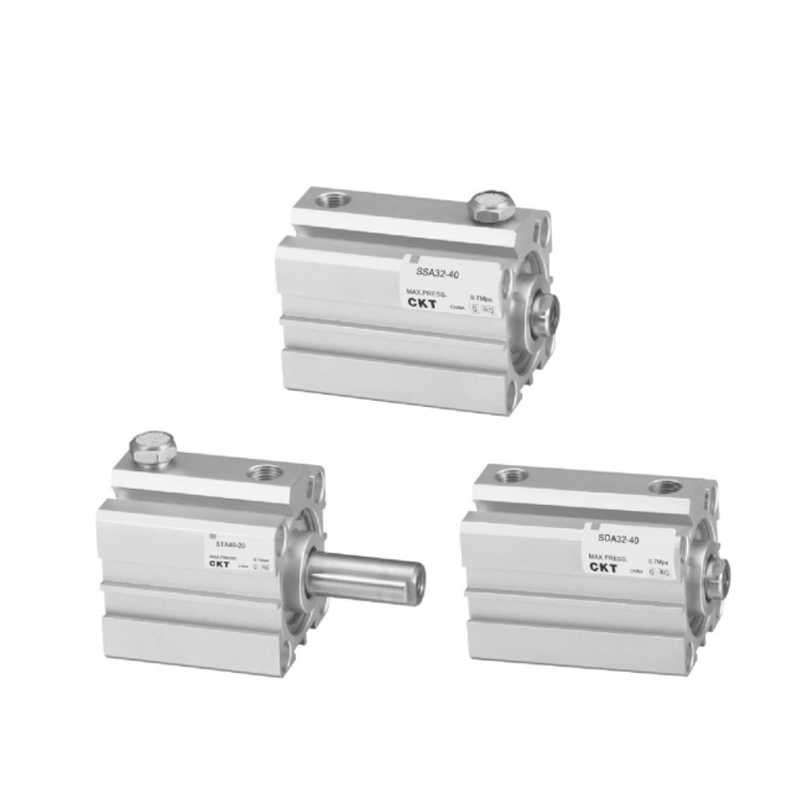

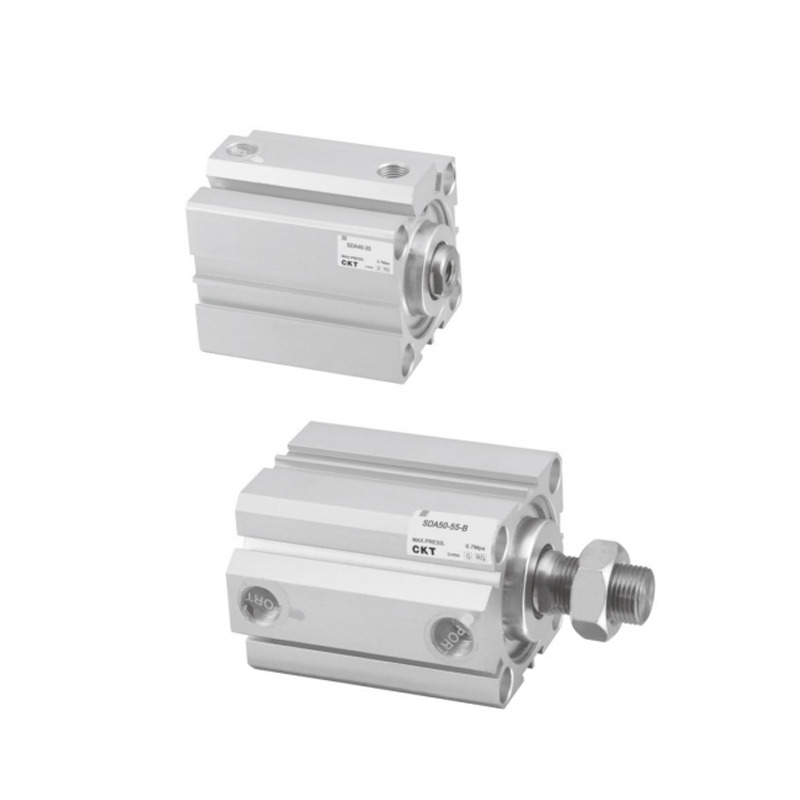

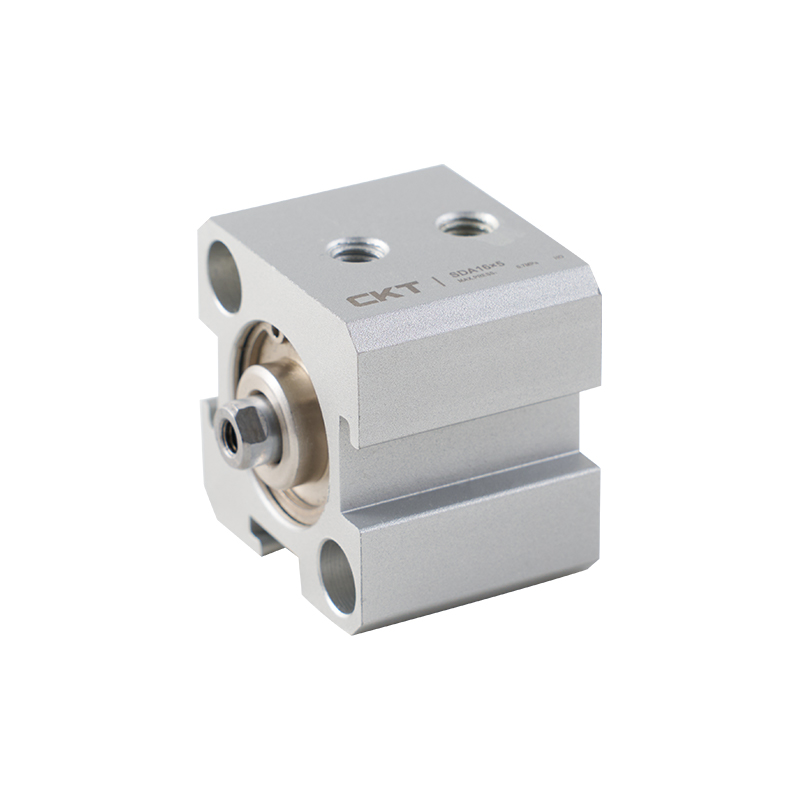

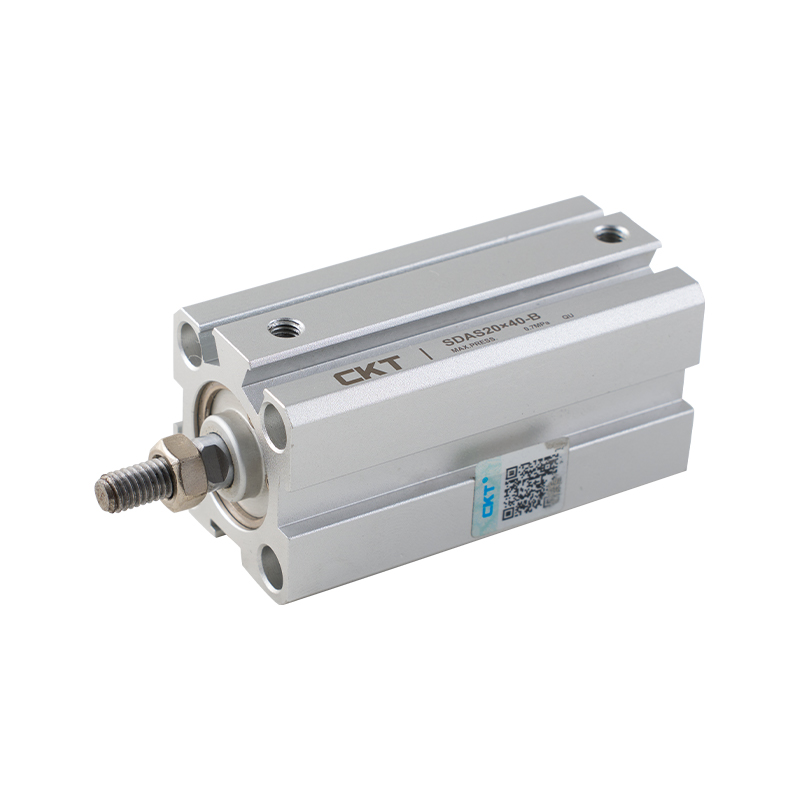

Dunne cilinder uit de SDA-serie

Dun en licht
Terwijl de bestaande bewegingsnauwkeurigheid en levensduur van het product behouden blijven, bedraagt de totale lengte slechts 1/2-1/3 van die van een algemene cilinder. Het profiteert van zijn dunne en lichte eigenschappen.


Eenvoudig te installeren
Voor de ingebedde installatiemethode zijn geen accessoires nodig om aan de ruimtebesparende eisen te voldoen.


Gemakkelijk te onderhouden
Het ontwerp maakt gebruik van een eenvoudige montagemethode, wat handig is voor installatie, demontage en onderhoud.


Magnetische schakelaar
De montagegroef is gereserveerd aan de rand van de behuizing, waardoor het uiterst eenvoudig is om de magnetische schakelaar te installeren en te bevestigen en de positie ervan aan te passen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：SDAD-serie dunne dubbelassige dubbelwerkende cilinder
VOLGENDE：CQS-serie nieuwe dunne cilinder

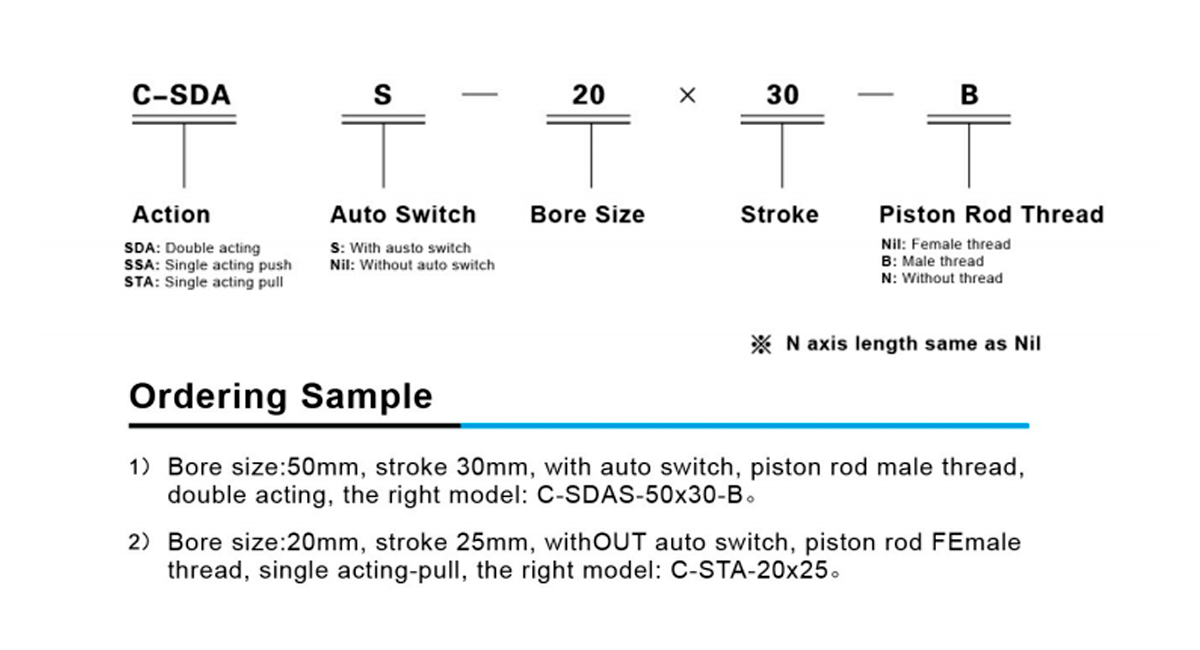

  • Boringmaat (mm) 12 16 20 25 32 40 50 63 80 100
    Actie Dubbelwerkend
    Enkelwerkend-duwen               Enkelwerkend-trekken -
    Vloeistof Lucht
    Operationeel
    Drukbereik
    kgf/cm²     		Dubbelwerkend 1~9
    Enkelwerkend 2~9 -
    Proefdruk kgf/cm² 13.5
    Operationeel Temperature Range℃ -5~70
    Operationeel Speed
    Bereik    mm/s     		Dubbelwerkend 30~500
    Enkelwerkend 50~500
    Kussen Bumperkussen
    Poortgrootte M5×0,8 PT1/8 PT1/4 PT3/8

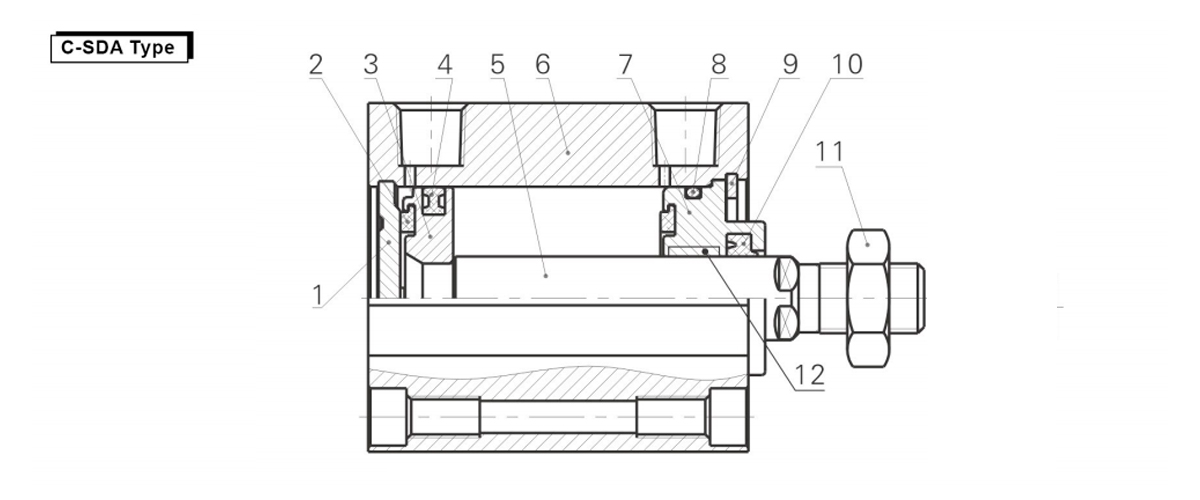

  • Artikel Naam Materiaal Artikel Naam Materiaal
    1 Achteromslag 6060-T5 2 Zuigerbumperkussentje PU
    3 Zuiger 6061-T6 4 Dubbele O-type zuiger NBR
    5 Zuiger rod Medium koolstofstaal (hardverchromen) 6 Hoofdgedeelte 6063-T5
    7 Vooromslag 60611-T6 8 Vooromslag O ring NBR
    9 C-type springring Verenstaal 10 Vooromslag seal ring NBR
    11 Noten Koolstofstaal 12 Bussen Slijtvaste materialen

    Vervangingsonderdeel/afdichtring
    Artikel Naam Materiaal Componenten
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Stangafdichtingsring NBR VOB-6 VOB-6 VOB-8 VOB-10 VOB-12 VOB-16 VOB-20 VOB-20 PDU-25 PDU-32
    10 Zuiger seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 O-ring voordeksel Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Afdichtring Model C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

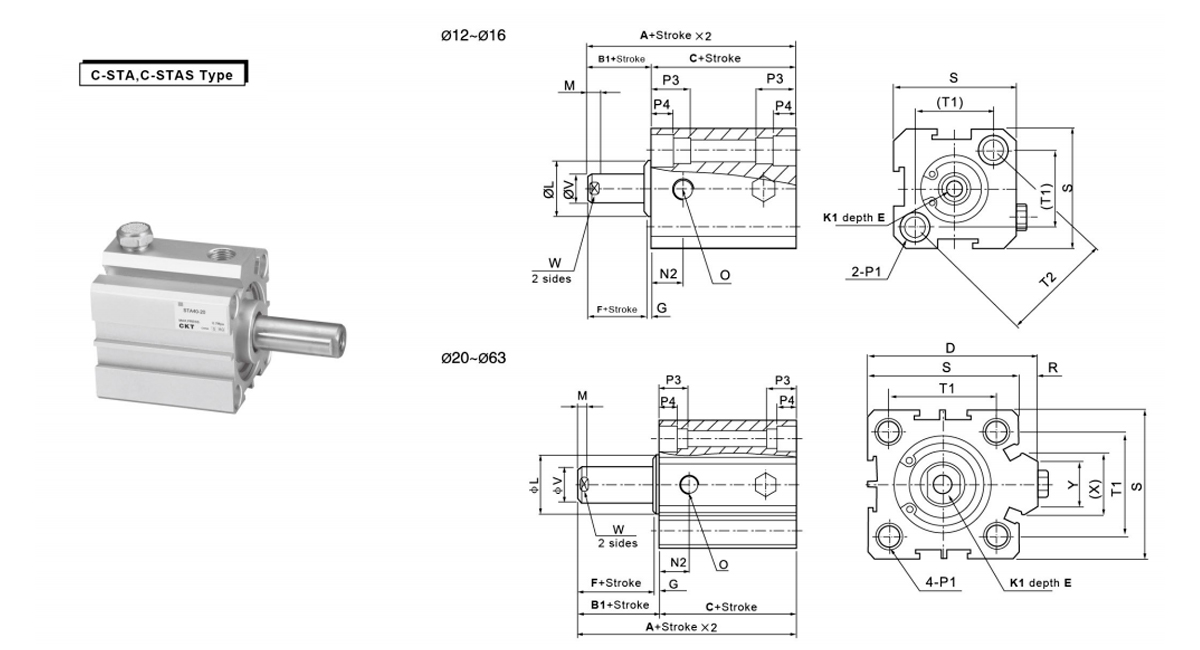

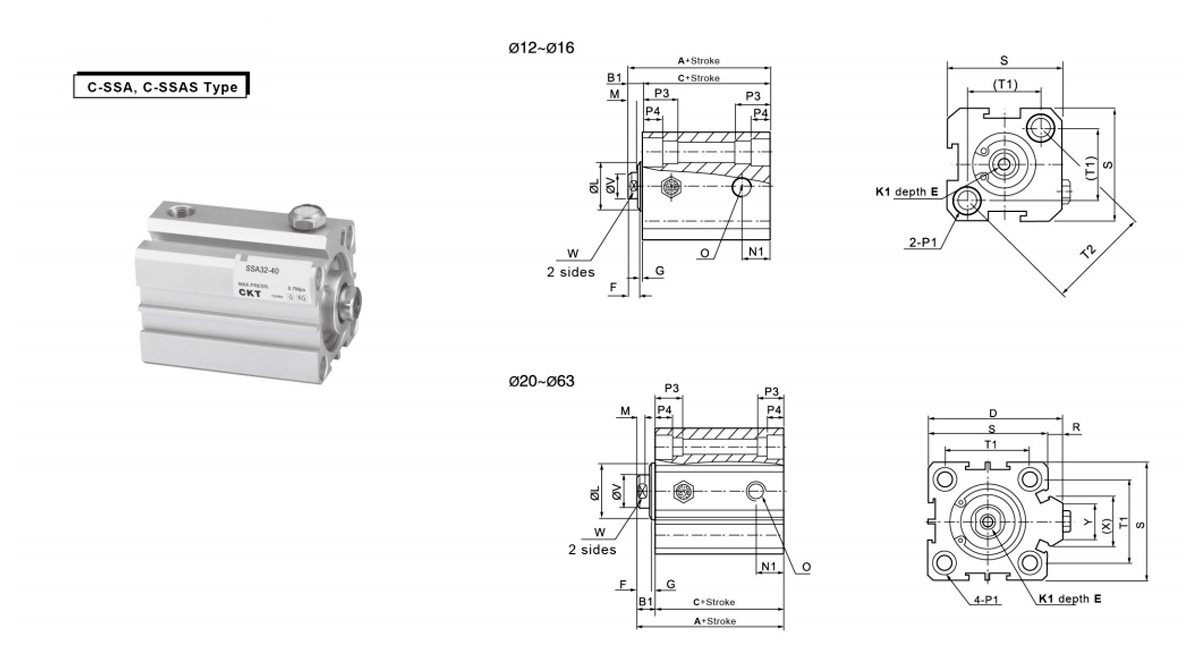

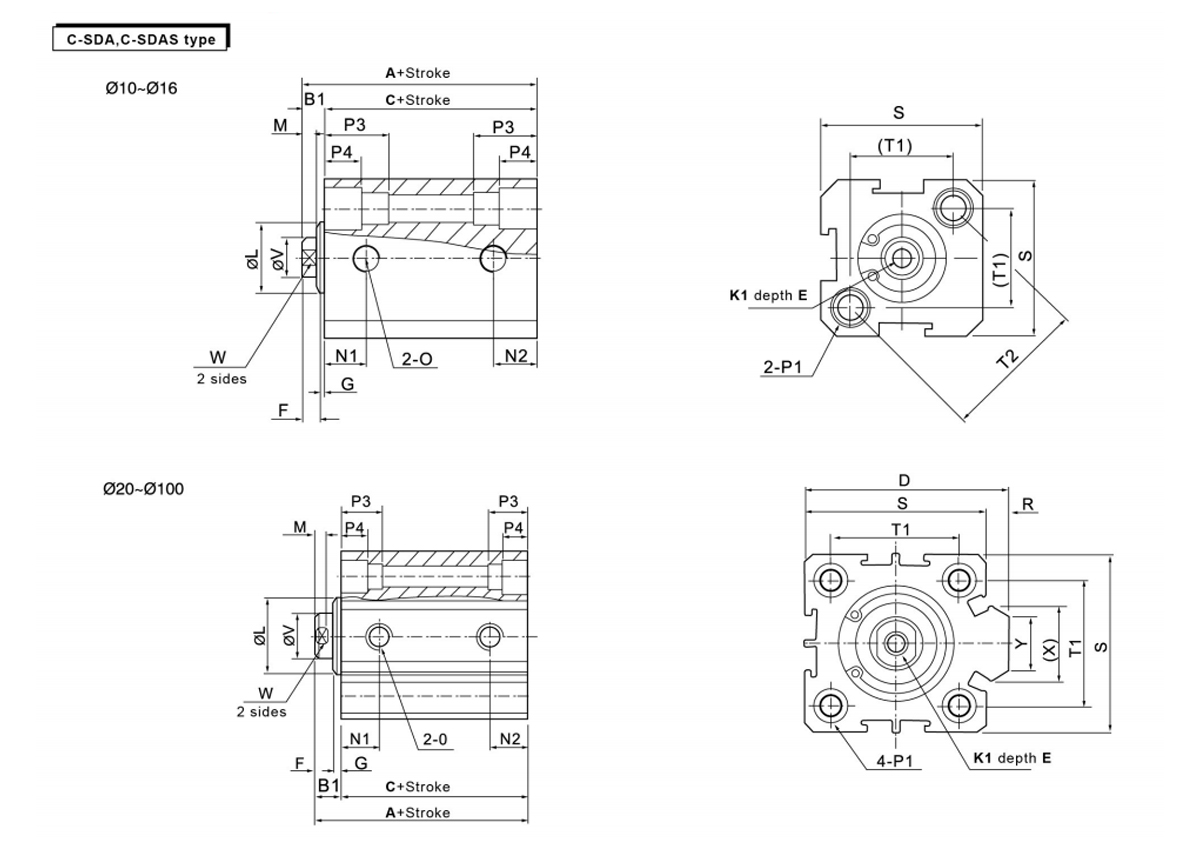

    Vorm Standaard Met automatische schakelaar B1 D E F G K1 L M N1 N2
    Boringmaat/ISymbool A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Boringmaat/ISymbool O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide zijden: φ10 draad M8×1,25 doorgaand gat: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Beide zijden: φ14 draad M12×1,75 doorgaand gat: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Beide zijden: φ17,5 draad M14x2 doorgaand gat: φ11,3 30 13 10 114 90 - 32 27 35 260

    Vorm Zonder automatische schakelaar Met automatische schakelaar B1 D E F G K1 L M N1
    Boringmaat/ISymbool A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Boringmaat/ISymbool O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide zijden: φ6.5 draad M5×0,8 doorgaand gat: φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Beide zijden: φ6.5 draad M5×0,8 doorgaand gat: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Beide zijden: φ6.5 draad M5×0,8 doorgaand gat: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide zijden: φ10 draad M8×1.25 doorgaand gat: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

    Vorm Zonder automatische schakelaar Met automatische schakelaar B1 D E F G K1 L M N2
    Boringmaat/ISymbool A C A C
    beroerte ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Boringmaat/ISymbool O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide zijden: φ8.2 draad M6×1,0 doorgaand gat: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Beide zijden: φ10 draad M8×1,25 doorgaand gat: φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide zijden: φ11 draad M8×1,25 doorgaand gat: φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

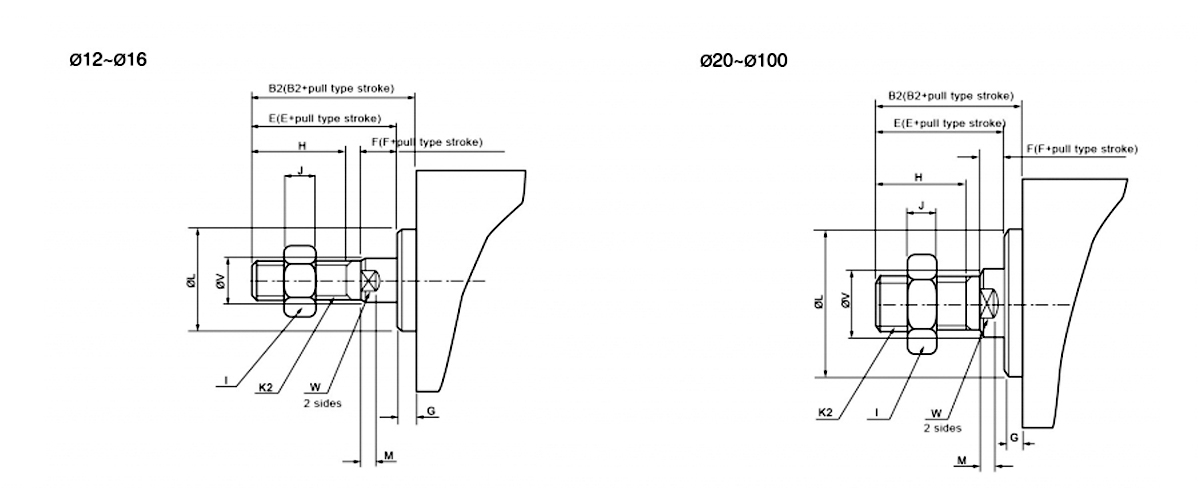

    Boringmaat/ISymbool B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
