CQ2-serie dunne cilinder (lange slag) Leveranciers

Thuis / Producten / Luchtcilinder / Dunne cilinder / CQ2-serie dunne cilinder (lange slag)

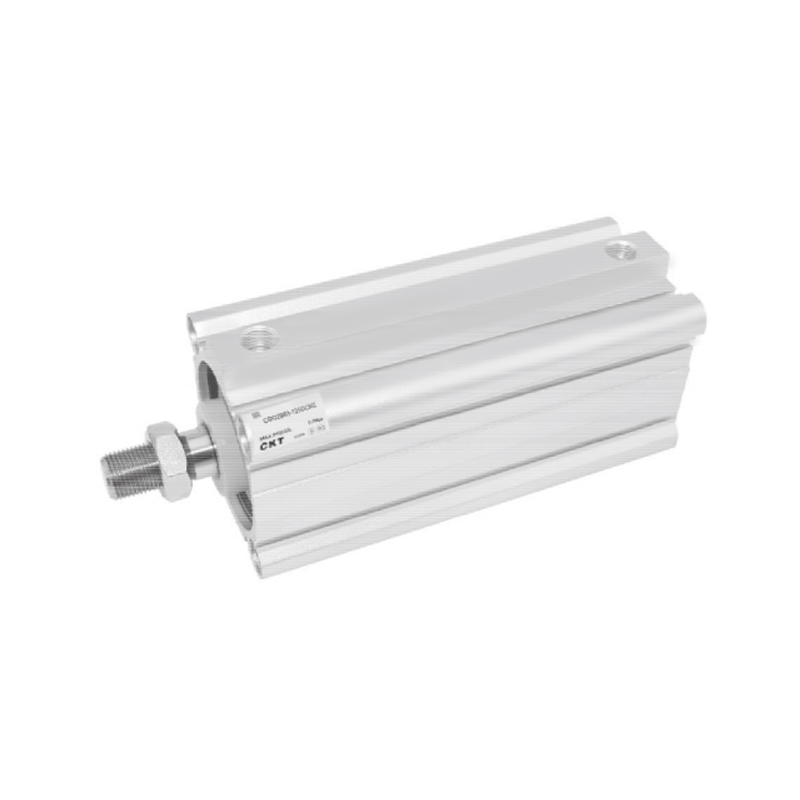

CQ2-serie dunne cilinder (lange slag)
  • CQ2-serie dunne cilinder (lange slag)
Dunne cilinder

CQ2-serie dunne cilinder (lange slag)

De dunne cilinder uit de CQ2-serie (lange slag) is ontworpen voor toepassingen met beperkte ruimte en lange slag. Het staat bekend om zijn compacte structuur en betrouwbare prestaties en is geschikt voor verschillende industriële automatiseringsscenario's.

• Ingebouwd bufferapparaat vermindert de impact: De voorkant van de cilinder en de zuiger maken gebruik van vaste buffercomponenten, die trillingen en geluid tijdens het schakelen effectief verminderen en de bedrijfsstabiliteit verbeteren.

• Compact bevestigingsmechanisme garandeert betrouwbaarheid: De cilindercilinder en het einddeksel zijn verbonden door een efficiënte klikverbindingsmethode, met een compacte en stabiele structuur en verbeterde algehele duurzaamheid.

• Handige integratie van magnetische schakelaars: Het speciale ontwerp van de cilindercilinder vergemakkelijkt de snelle installatie van de magneetschakelaar en optimaliseert de integratie van detectiefuncties.

• Flexibele magnetische detectieopties: De magneet kan selectief worden geconfigureerd om aan verschillende detectiebehoeften te voldoen en de aanpassingsmogelijkheden van toepassingen te verbeteren.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CQ2-serie dunne cilinder (grote boring)
VOLGENDE：Dunne cilinder uit de CQ2-serie
  • Boringmaat (mm) 32 40 50 63 80 100
    Vloeistof Lucht
    Actie Dubbelwerkend
    Bedrijfsdrukbereik 0,05~1,0 MPa
    Omgevings- en vloeistoftemperatuur Met automatische schakelaar: -10℃~ 60℃, zonder automatische schakelaar: -10℃~ 70℃
    Draad aan het uiteinde van de stang Binnendraad (standaard) Buitendraad (optie)
    Zuigersnelheid 50~500 mm/s
    Kussen Standaard rubberen bumper
    Tolerantie slaglengte
    (mm)     		1.40
    Smering Niet vereist
    Montage Beide uiteinden getapt (standaard)
    Buisdiameter Rc 1/8 1/4 3/8
    *Gebruik ISOVG32 als u smering wilt gebruiken

  • (): De automatische schakelaarmagneetgrootte naast D-A7

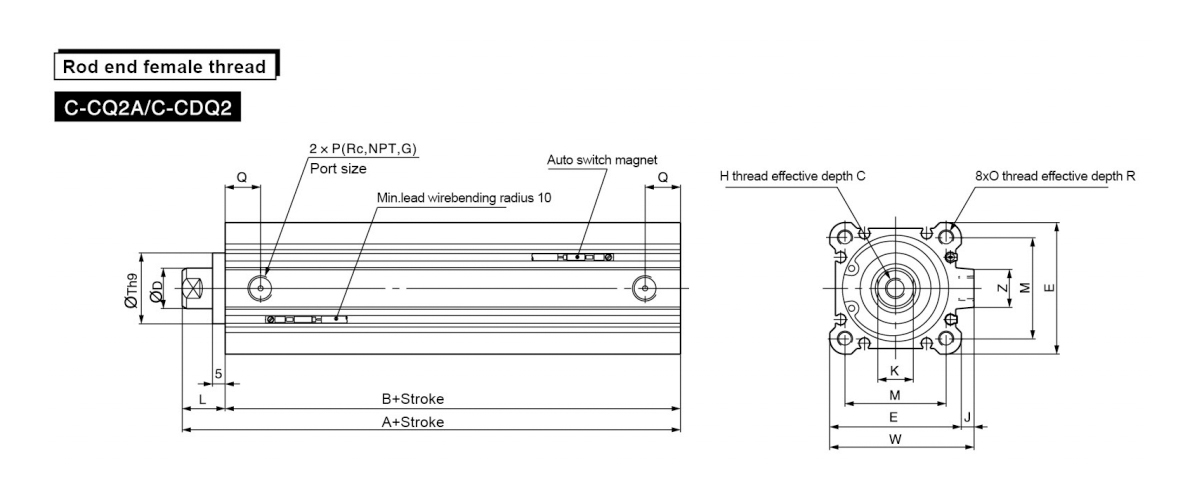

    Boringmaat
    (mm)     		beroerte A B C D E G H I J K L M O P Q R S Dg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

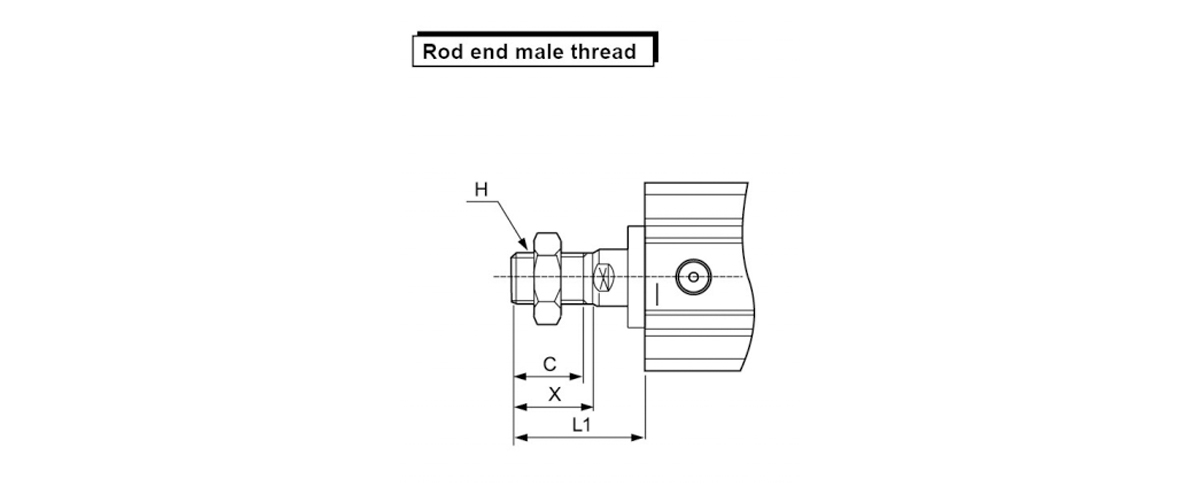

    Boring maat
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
