CQ2-serie dunne cilinder (grote boring)
  • CQ2-serie dunne cilinder (grote boring)
Dunne cilinder

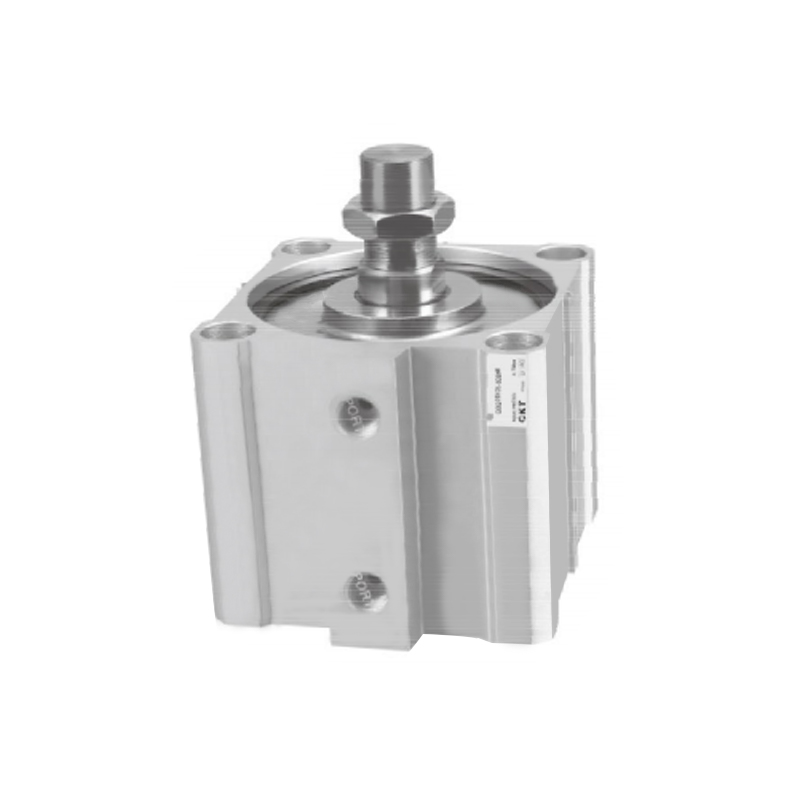

CQ2-serie dunne cilinder (grote boring)

De CQ2-serie dunne cilinder (grote boring) staat bekend om zijn grote boring en is een typische oplossing voor aandrijfcomponenten in ruimtegevoelige situaties op het gebied van industriële automatisering. Het kernontwerpconcept is om de axiale installatiegrootte te minimaliseren en tegelijkertijd de noodzakelijke uitvoerkracht te garanderen, wat een grotere flexibiliteit biedt voor de lay-out van de apparatuur.

• Standaardnaleving: Het ontwerp en de productie voldoen aan de eisen van de geldende industriële basisspecificaties.

• Structurele verbinding: Het cilinderlichaam en het einddeksel gebruiken een unieke ringvormige vergrendelingsmethode om een stabiele en betrouwbare verbinding te vormen met extreem kleine axiale afmetingen.

• Kenmerken binnenwand: De binnenwand van de cilindercilinder is behandeld met een speciaal oppervlakteversterkingsproces, waardoor deze een uitstekende slijtvastheid heeft en een lange levensduur garandeert.

• Ruimtevoordeel: De aanzienlijk geoptimaliseerde axiale lengte is het opvallende kenmerk, dat de vraag naar installatieruimte voor apparatuur effectief kan verminderen.

• Sensing-integratie: De buitenomtrek van de cilindercilinder is ontworpen met een gestandaardiseerde groefstructuur om de snelle installatie en positionering van de slagpositiedetectiesensor te vergemakkelijken.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CQM-serie dunne cilinder (type geleidestang)
VOLGENDE：CQ2-serie dunne cilinder (lange slag)
  • Boringmaat (mm) 125 140 160 180 200
    Vloeistof Lucht
    Actie Dubbelwerkend
    Bewijsdruk 1,5 MPa (15,3 kgf/cm²)
    Max.Bedrijfsdruk 1,0 MPa (10,2 kgf/cm²)
    Min. bedrijfsdruk 0,05 MPa (0,51 kgf/cm²)
    Omgevings- en vloeistoftemperatuur -10~60℃
    Draad aan het uiteinde van de stang Binnendraad (standaard), buitendraad (optie)
    Kussen Standaard rubberen bumper
    Zuigersnelheid 50-500 mm/s 20-400 mm/s
    Tolerantie slaglengte 1.40
    * Smering Niet vereist
    Montage Doorlopende schoffel en beide uiteinden getapt
    Buisdiameter Rc(PT)3/8 Rc(PT)1/2
    *Gebruik ISOVG32 als u smering wilt gebruiken.

  • Boring

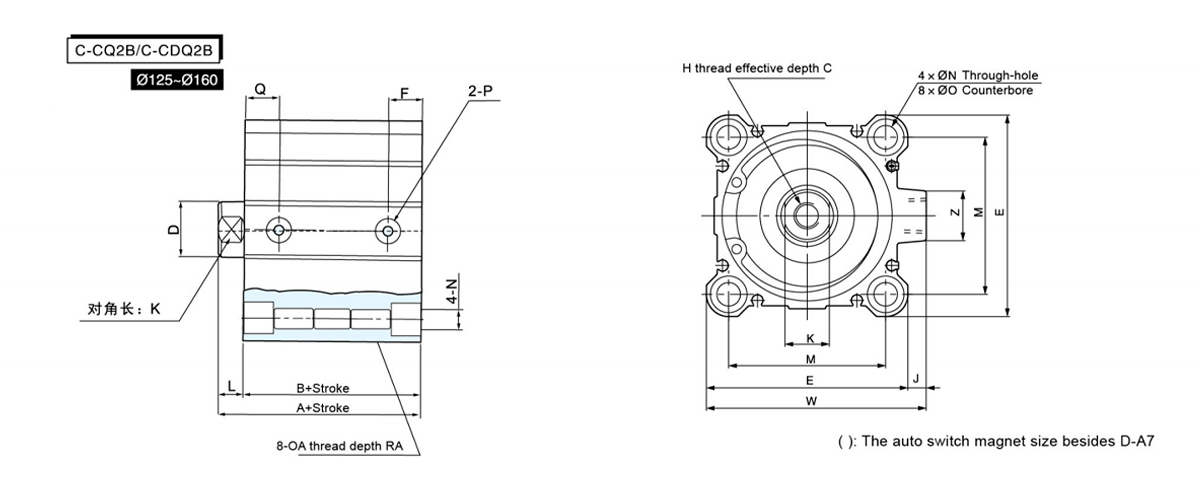

    Grootte     		Standaardslag (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

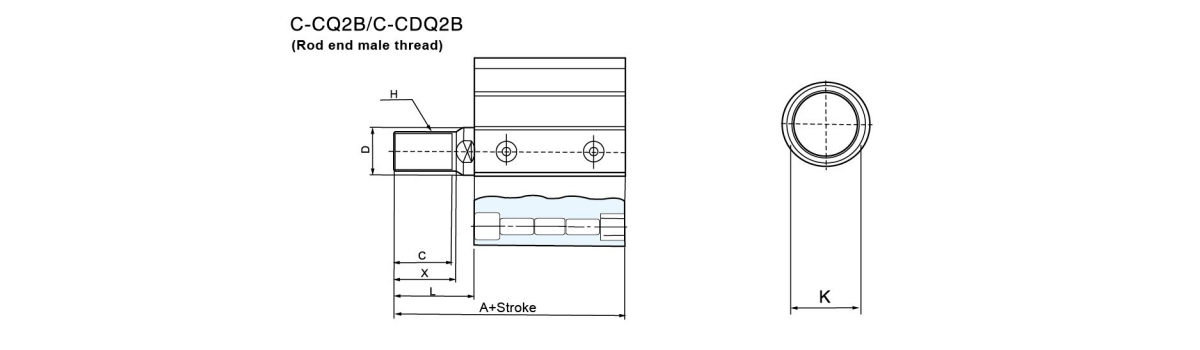

    Boring Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

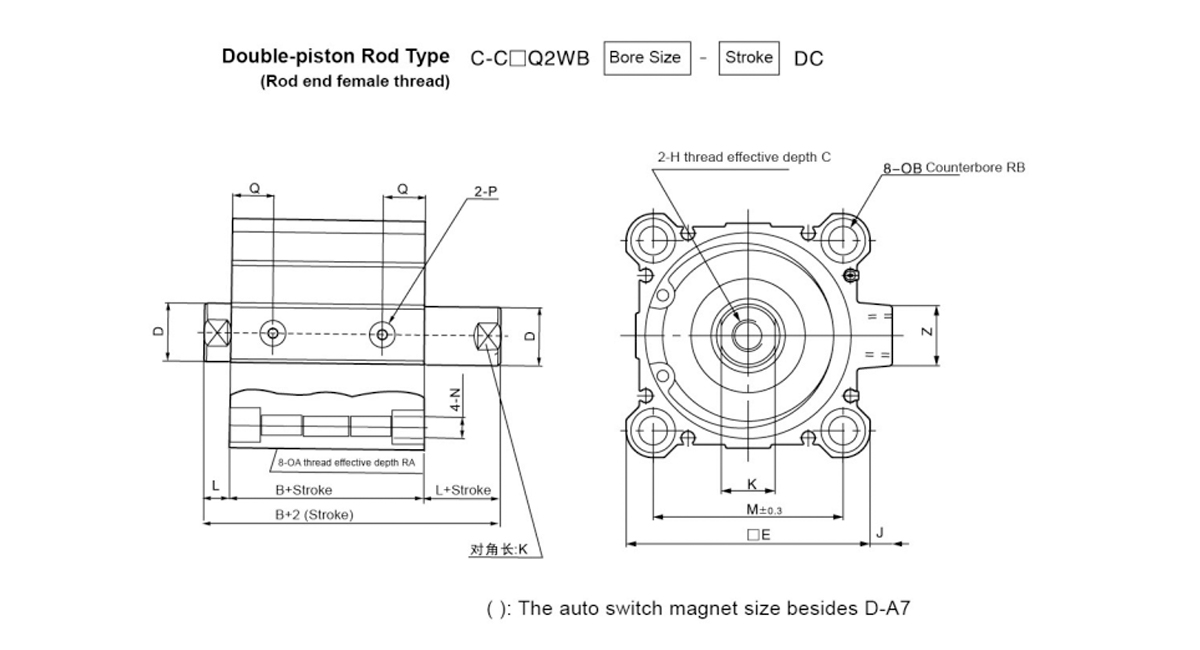

    Boring Size Standaard slag A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

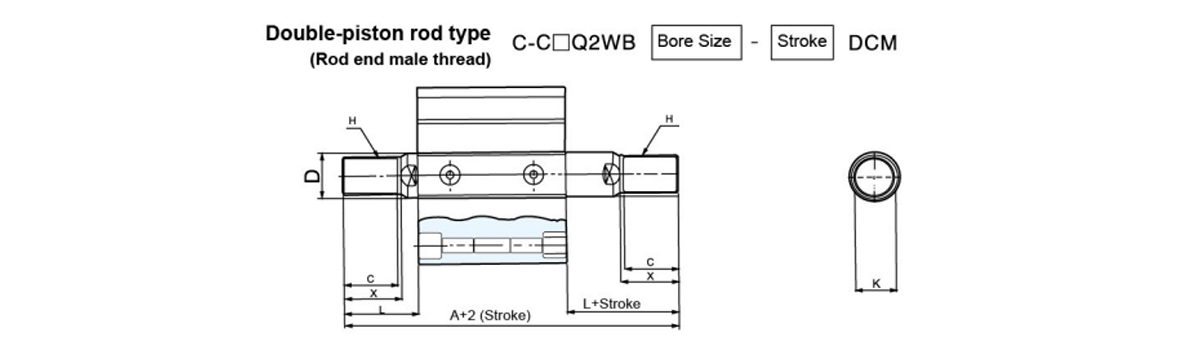

    Boring Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
