MY3A/3B-serie mechanisch gewricht Stangloze cilinder Basistype: kort type (kussen)/basistype: standaardtype (luchtkussen) Leveranciers

Thuis / Producten / Luchtcilinder / Stangloze cilinder / MY3A/3B-serie mechanisch gewricht Stangloze cilinder Basistype: kort type (kussen)/basistype: standaardtype (luchtkussen)

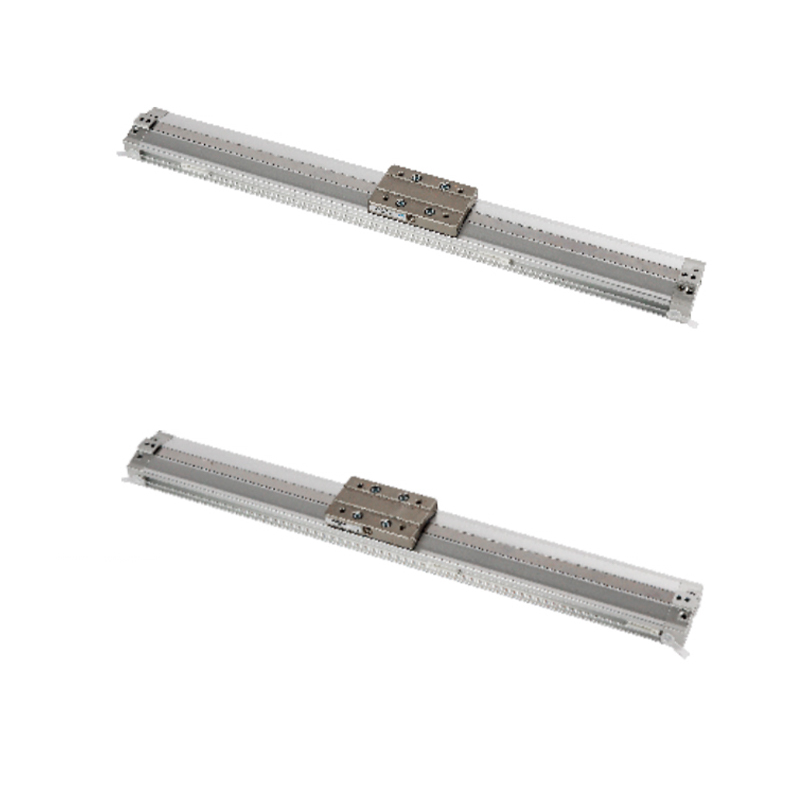

MY3A/3B-serie mechanisch gewricht Stangloze cilinder Basistype: kort type (kussen)/basistype: standaardtype (luchtkussen)
  • MY3A/3B-serie mechanisch gewricht Stangloze cilinder Basistype: kort type (kussen)/basistype: standaardtype (luchtkussen)
Stangloze cilinder

MY3A/3B-serie mechanisch gewricht Stangloze cilinder Basistype: kort type (kussen)/basistype: standaardtype (luchtkussen)

MY3A/3B-serie mechanisch gewricht Stangloze cilinder basistype is een compact lineair aandrijfelement dat gebruik maakt van interne mechanische koppeling om vermogen over te brengen. Het kernontwerp elimineert de verlengde zuigerstang van de traditionele cilinder en brengt de bewegingskracht via de interne schuif over naar het externe laadplatform.

▸Geïntegreerde geleiderails - Het cilinderlichaam integreert rechtstreeks een zeer stijve lineaire geleidingsstructuur om nauwkeurige geleiding en ondersteuning voor het externe laadplatform te bieden.

▸Geconcentreerd draagvermogen - Dankzij het geïntegreerde geleidingsrailontwerp heeft het externe laadplatform de mogelijkheid om geconcentreerde lasten direct te dragen zonder dat er extra geleidingsmechanismen nodig zijn.

▸Mechanische koppelingsoverbrenging - De interne zuiger en het externe laadplatform zorgen voor een contactloze krachtoverbrenging via een mechanische in elkaar grijpende structuur, waardoor de magnetische krachtbeperking van traditionele magnetische koppelingscilinders wordt vermeden.

▸Beroerte en bescherming - Er zijn verschillende slagspecificaties beschikbaar en ingebouwde schraperafdichtingen zijn standaard geconfigureerd om te voldoen aan de betrouwbaarheidseisen van algemene industriële omgevingen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：MY2H/HT-serie mechanisch gewricht Stangloze cilinder Lineair geleidingstype (1 as)/lineair geleidingstype (2 assen)
  • Cilinderdiameter (mm) 1.620 2.532 40 5.063
    Vloeistof gebruikt Lucht
    Bedrijfsmodus Dubbelwerkend
    Bedrijfsdrukbereik 0,15~0,8 MPa
    Druktestdruk 1,2 MPa
    Omgevingstemperatuur en vloeistoftemperatuur 5~60℃
    Bufferen Paddemping (MY3A)/luchtdemping (MY3B)
    Smering Niet doen (geen olie geven)
    Tolerantie slaglengte Onder 1000 mm 1,8, 1001 mm tot 2,8
    Diameter leidingaansluiting (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

  • Model A B C E G H HG JJ K.K L LD LL LW M MM N
    MIJN3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MIJN3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MIJN3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MIJN3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MIJN3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MIJN3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MIJN3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Model NO NG NH NW P PA PB PC PD PG Q QW T TT UU JW Z
    MIJN3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MIJN3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MIJN3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MIJN3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MIJN3A40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MIJN3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MIJN3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Model A B C E G H HG JJ K.K L LD LL LW M MM 1
    N
    MIJN3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MIJN3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MIJN3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MIJN3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MIJN3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MIJN3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MIJN3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Model NO NG NH NW P PA PB PC PD PE PF PG Q QW T TT UU JW Z
    MIJN3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MIJN3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MIJN3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MIJN3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MIJN3B40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MIJN3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MIJN3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    Geschikt voor cilinders ES EG EY FC h S SD TS TR TU W Hydraulisch buffermodel
    MIJN3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MIJN3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MIJN3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MIJN3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MIJN3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MIJN3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MIJN3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    Geschikt voor cilinders ES EG EY FC h S SD TS TR TU W Hydraulisch buffermodel
    MIJN3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MIJN3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MIJN3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MIJN3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MIJN3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MIJN3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MIJN3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    Model Geschikt voor cilinders A B C D E F G H J
    MIJN-S16 MIJN3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MIJN-S20 MIJN3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MIJN-S25B MIJN3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MIJN-S32B MIJN3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MIJN3A40 ·MY3B40 112 130
    MIJN-S50B MIJN3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MIJN3A63 ·MY3B63 160 182
    Opmerking: Zijsteunen worden per paar verzonden (links en rechts).
