ASV-serie snelle uitlaatklep
  • ASV-serie snelle uitlaatklep
Stroomregelklep/terugslagklep

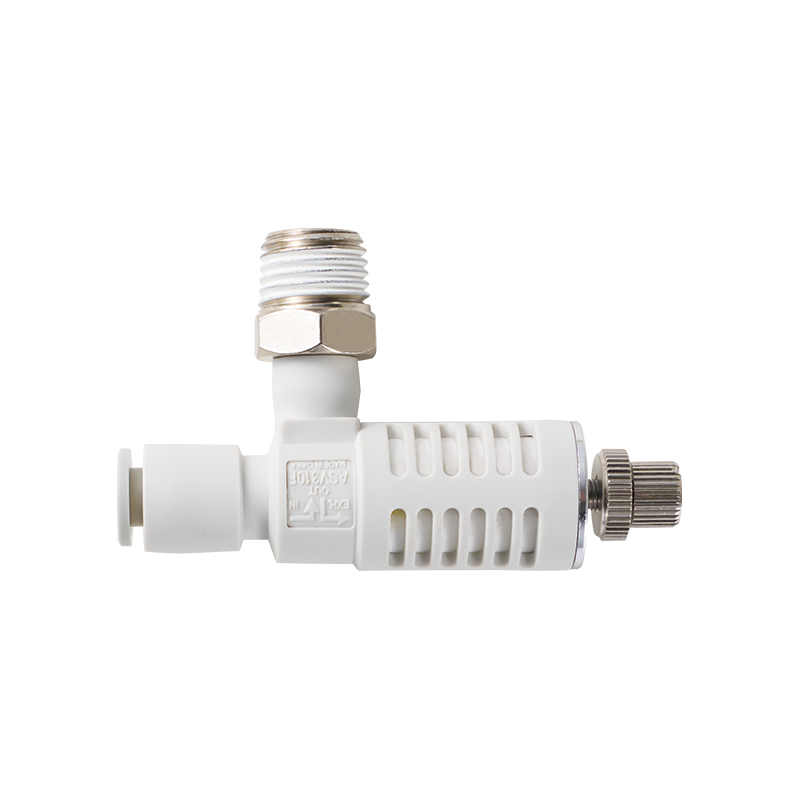

ASV-serie snelle uitlaatklep

De snelle uitlaatklep uit de ASV-serie is een speciale klep die wordt gebruikt om het uitlaatproces van de actuator in het pneumatische systeem te versnellen. Het verkort de reset-responstijd van de cilinder of het pneumatische onderdeel door het uitlaattraject te optimaliseren en de dynamische prestaties van het systeem te verbeteren.

Kernfuncties
Optimalisatie van het uitlaatpad

Breng een kanaal met lage weerstand rechtstreeks naar de atmosfeer tot stand om een onbelemmerde drukontlasting van het gas in de binnenholte van de actuator te garanderen en de actievertraging veroorzaakt door tegendruk te elimineren.


Geïntegreerd functioneel ontwerp

Het enkele kleplichaam integreert de dubbele functies van omleiding van het inlaatdrukverschil en snelle uitlaat, zonder de noodzaak van externe complexe regelcircuits, waardoor de systeemstructuur wordt vereenvoudigd.


Aanpassingsvermogen van de arbeidsomstandigheden

De interne dynamische balansstructuur past zich aan luchtdrukschommelingen aan en handhaaft stabiele uitlaateigenschappen onder frequente start-stop- of belastingsmutatieomstandigheden.


Verbetering van de systeemefficiëntie

Door de uitlaatcyclus te verkorten en de stilstandtijd van de apparatuur te verminderen, worden de cyclussnelheid en de efficiëntie van het energieverbruik van de pneumatische apparatuur indirect verbeterd.


Mechanisme voor het beperken van fouten

Schakelt automatisch over naar de uitlaatmodus wanneer de luchttoevoer wordt onderbroken om oncontroleerbare verplaatsing van de actuator als gevolg van restdruk te voorkomen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Terugslagklep uit de AK-serie
VOLGENDE：ASP-serie snelheidsregelklep met pilootgestuurde terugslagklep
  • Model ASV120F ASV220F ASV310F·410F ASV510F
    Vloeistof gebruikt Lucht
    Gegarandeerde drukweerstand 1,5 MPa
    Maximale werkdruk 1MPa
    Minimale bedrijfsdruk 0,1 MPa
    Omgevingstemperatuur en vloeistoftemperatuur -5 tot 60°C (maar niet bevroren)
    Opmerking 1 Geschikt buismateriaal Nylon, zacht nylon, polyurethaan
    Optioneel Ronde borgmoer Met spatscherm, ronde borgmoer
    Opmerking 1) Let op de maximale werkdruk van zacht nylon en polyurethaan.

    Snelle uitlaatklep en uitlaatgasklep geïntegreerd. Kan worden gebruikt voor snelle aandrijving van cilinders.
    ●Ongeveer 2 keer het effectieve dwarsdoorsnedeoppervlak (vergeleken met snelheidsregelkleppen)
    Overeenkomstige modellen: ASV310F, 410F, 510F
    ● Uitgerust met een geluiddemper en snelwisselconnector
    ● Vlamvertragend harsklephuis is standaard (UL-specificatie V-0)
    Overeenkomstige modellen: ASV310F, 410F, 510F
    ● Alle messing onderdelen zijn elektrolytisch vernikkeld

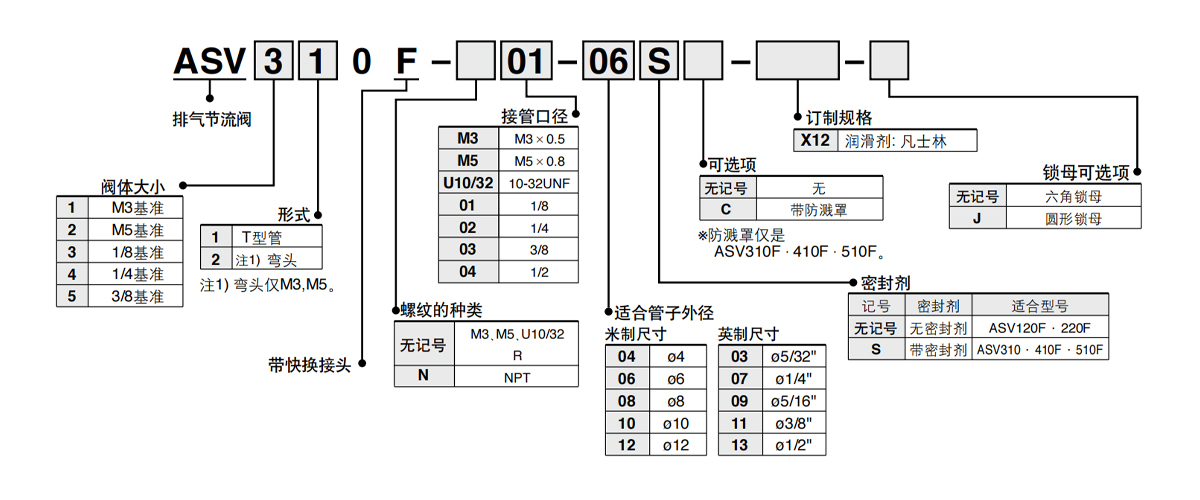

  • Model Overname diameter Geschikt voor buisbuitendiameter (mm) Geluidssnelheid debiet dm³/(s ·bar) Kritische drukverhouding
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-UIT UIT-EXH IN-UIT UIT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

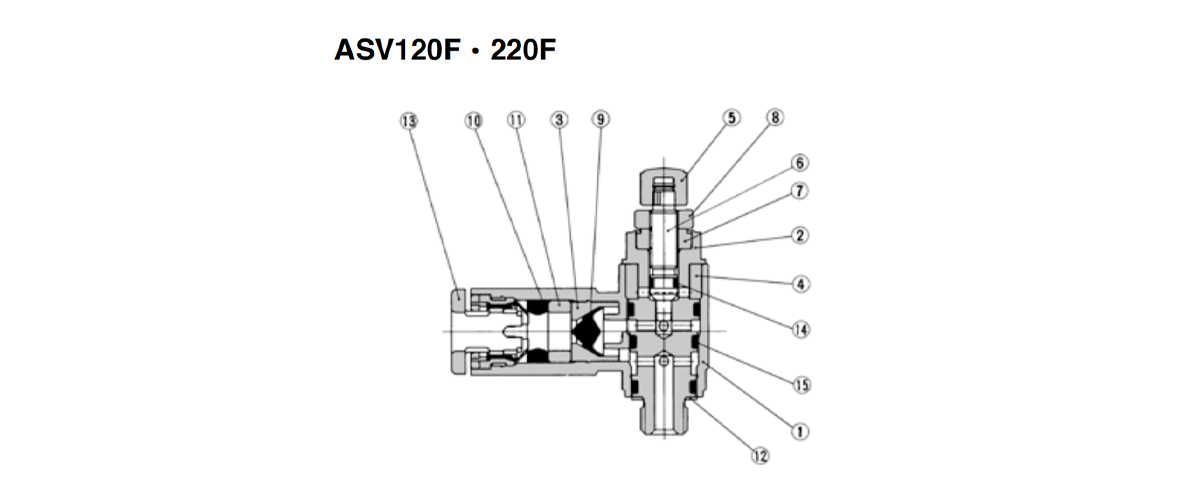

  • Onderdelen
    Nummer Onderdeelnaam Materiaal Let op
    1 Klephuis A PBT
    2 Kleplichaam B Messing Opmerking 1) Stroomloos vernikkelen
    3 Klepzittingring Messing Stroomloos vernikkelen
    4 Geluiddempend materiaal PVA-spons
    5 Handwiel PBT M3-type: messing stroomloos vernikkelen
    6 Naaldventiel Messing Stroomloos vernikkelen
    7 Naaldventiel guide seat Messing Stroomloos vernikkelen
    8 Borgmoer Staalnoot 3) Zinkchromaat Opmerking 2)
    9 Ventiel kern HNBR
    10 Afdichtingsstuk NBR
    11 Scheidingsring POM
    12 Afdichtingskussen Roestvrij staal/NBR M3-type is PVC
    13 Laat de mouw los -
    14 O-ring NBR
    15 O-ring NBR
    Let op 1) M3 type is made of stainless steel.
    Let op 2) Round lock nuts are electroplated with nickel.
    Let op 3) Round lock nuts are made of brass.

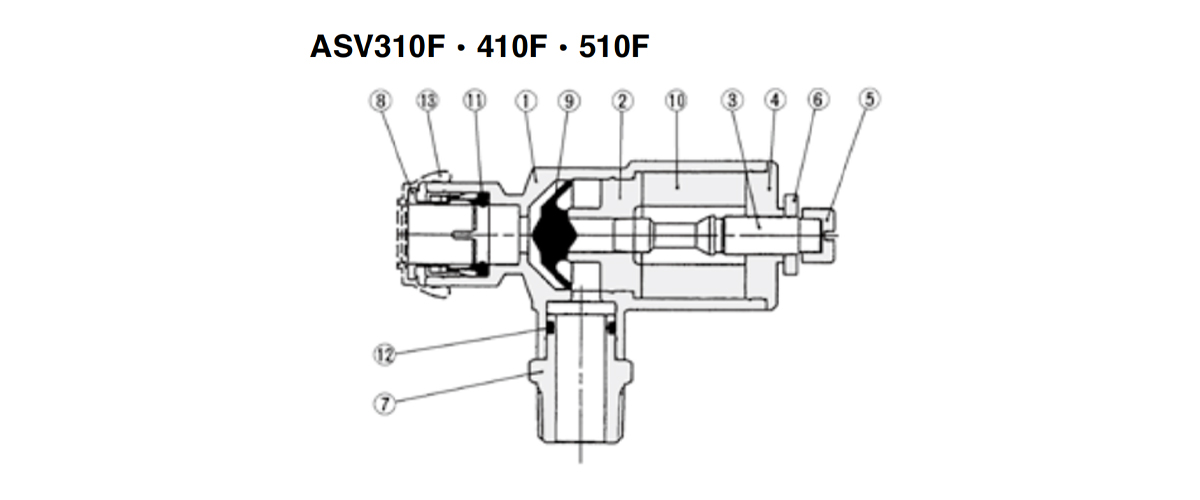

    Onderdelen
    Nummer Onderdeelnaam Materiaal Let op
    1 Klephuis A PBT UL94V-0
    2 Klepzittingring Aluminiumlegering Chromaatbehandeling
    3 Naaldventiel Aluminiumlegering Stroomloos vernikkelen
    4 Naaldventiel guide seat Aluminiumlegering Stroomloos vernikkelen
    5 Handwiel Messing Stroomloos vernikkelen
    6 Borgmoer Staal Opmerking 2) Zinkchromaat Opmerking 1)
    7 Perspassingverbinding Messing Stroomloos vernikkelen
    8 Laat de mouw los -
    9 Ventiel kern Polyurethaanrubber
    10 Materiaal voor ruisonderdrukking PVA-spons
    11 Afdichtingsstuk NBR
    12 O-ring NBR
    13 Deksel Vlamvertragend CR UL94V-0
    Let op 1) Round lock nuts are electroplated with nickel.
    Let op 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

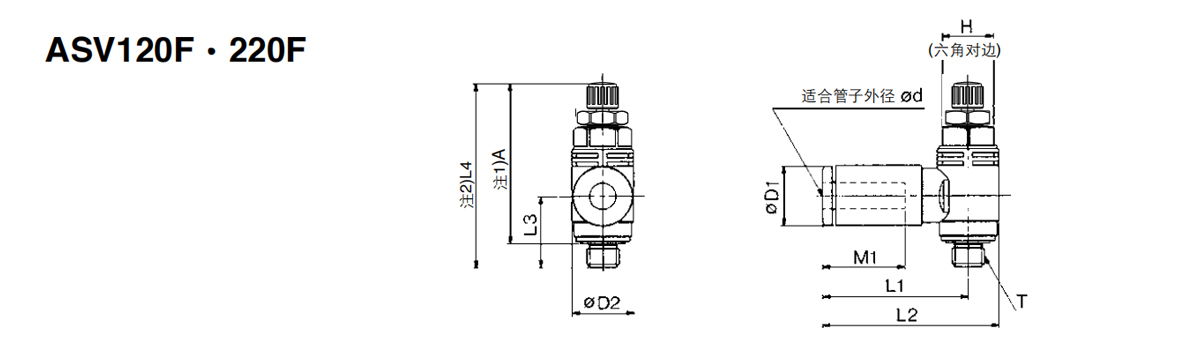

    Metrische afmetingen
    Model Geschikt voor buisbuitendiameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kwaliteit
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Let op 1) Reference dimensions after screwing in M thread
    Let op 2) L4 is the reference dimension.

    Imperiale afmetingen
    Model Geschikt voor buisbuitendiameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kwaliteit
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Let op 1) Reference dimensions after screwing in U10/32 thread.
    Let op 2) L4 is the reference dimension.

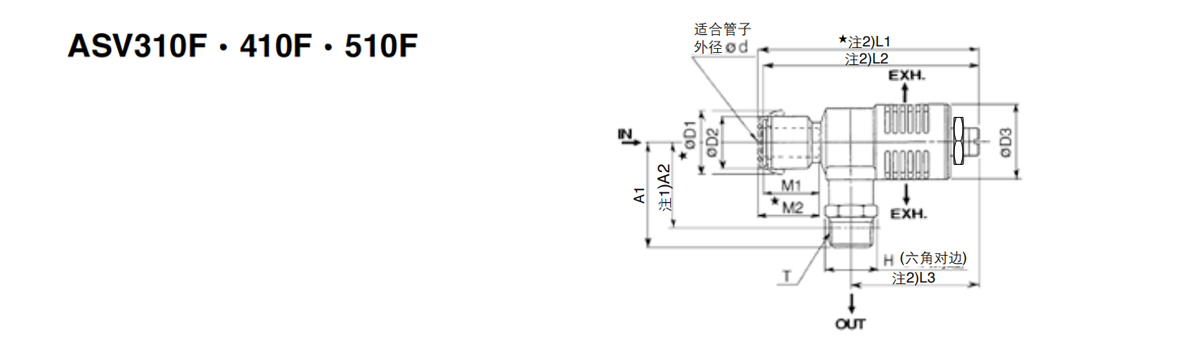

    Metrische afmetingen
    Model Geschikt voor buisbuitendiameter d T H □D1 D2 D3 □L1 L2 L3 Let op 2)
    A1     		A2 M1 ★M2 Kwaliteit
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Afmetingen met deksel.
    Let op 1) Reference dimensions after screwing in R thread.
    Let op 2) L1, L2, and L3 are reference dimensions.

    Imperiale afmetingen
    Model Geschikt voor buisbuitendiameter d T H ★D1 D2 D3 ★L1 L2 L3 Let op 2)
    A1     		Let op 1)
    A2     		M1 ★M2 Kwaliteit
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Afmetingen met deksel.
    Let op 1) Reference dimensions after NPT thread is screwed in.
    Let op 2) L1, L2, and L3 are reference dimensions.
