ZP-serie kleine en korte vacuümzuignap Leveranciers

Thuis / Producten / Vacuümcomponenten / Vacuüm zuignap / ZP-serie kleine en korte vacuümzuignap, met adapter en bufferbeugel / ZP-serie kleine en korte vacuümzuignap

ZP-serie kleine en korte vacuümzuignap ZP-serie kleine en korte vacuümzuignap ZP-serie kleine en korte vacuümzuignap ZP-serie kleine en korte vacuümzuignap
  • ZP-serie kleine en korte vacuümzuignap
  • ZP-serie kleine en korte vacuümzuignap
  • ZP-serie kleine en korte vacuümzuignap
  • ZP-serie kleine en korte vacuümzuignap

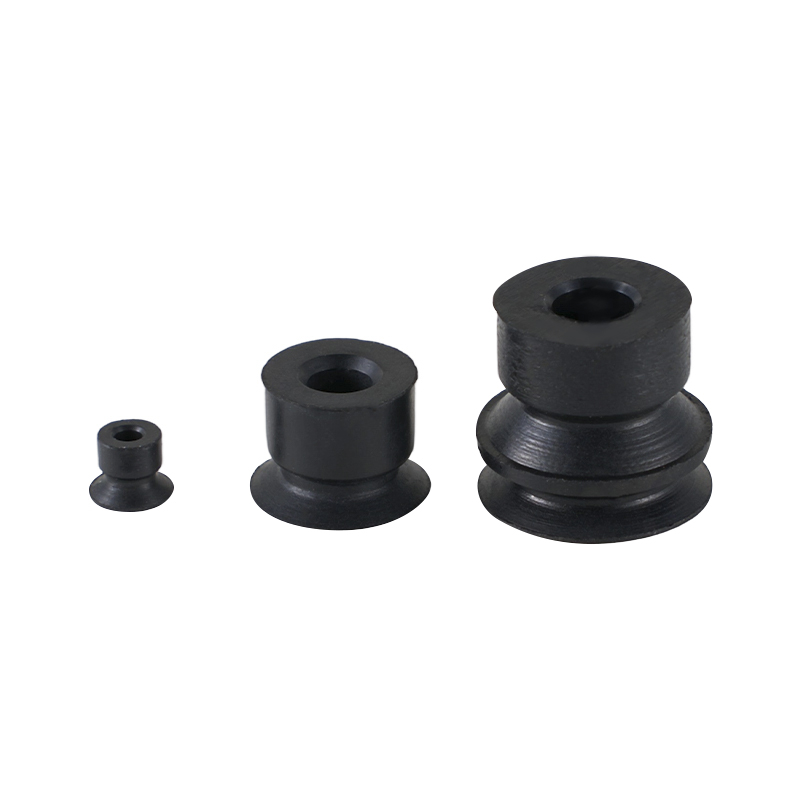

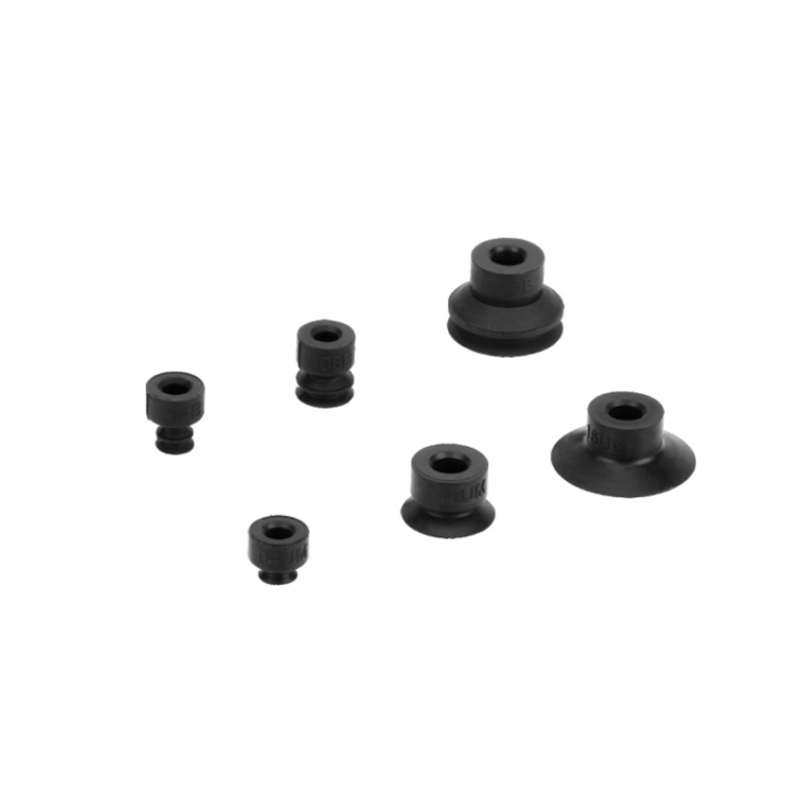

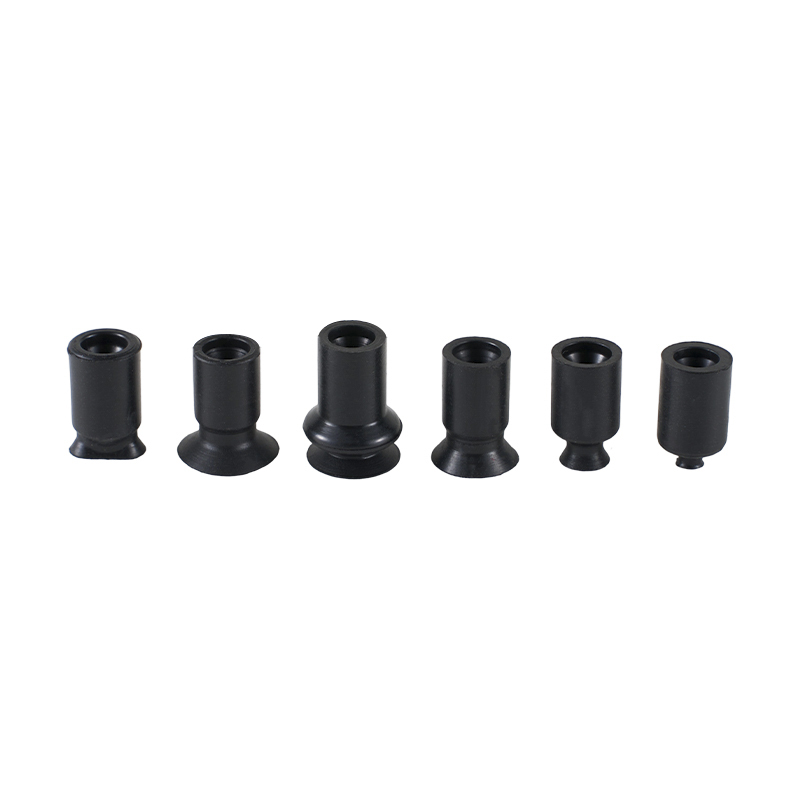

ZP-serie kleine en korte vacuümzuignap, met adapter en bufferbeugel

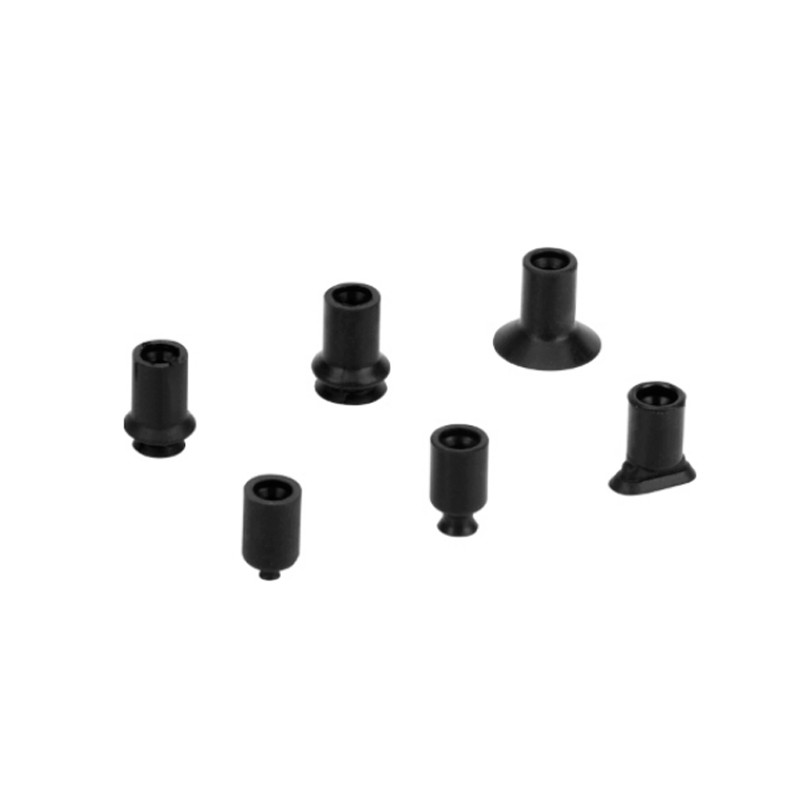

ZP-serie kleine en korte vacuümzuignap

De kleine en korte vacuümzuignap uit de ZP-serie is een krachtig zuigelement ontworpen voor scenario's met beperkte ruimte. Met zijn compacte structuur, diverse typen en universele aanpasbaarheid wordt het veel gebruikt in industriële gebieden zoals precisieassemblage en de behandeling van kleine materialen.

Producteigenschappen
1. Compact en kort ontwerp: De C-ZP-serie heeft een ultrakorte structuur, wat de installatieruimte aanzienlijk bespaart en vooral geschikt is voor vacuümzuigbehoeften van roboteindeffectoren of kleine werkruimtes.

2. Diverse typeselectie: Vorm en structuur: Biedt een verscheidenheid aan ontwerpen, zoals ronde dunne (UT), geribbelde (CT), ovale (U), platte (UA), gegroefde (UM) en meertrapsbalgen (3-Stage Bellows).

3. Groottedekking: Diameterspecificaties omvatten 02, 04, 06, 08, 10, 13, 16 mm, enz., om te voldoen aan de zuigbehoeften van microcomponenten tot kleine en middelgrote materialen.

4. Universeel aanpassingsvermogen: Ondersteunt de universele installatie van adapters over verschillende diameters, vermindert de druk van de accessoire-inventaris en verlaagt de onderhouds- en beheerkosten van apparatuur.

5. Materieel aanpassingsvermogen: Er zijn twee materiaalopties beschikbaar: nitrilrubber (NBR) en siliconenrubber, die geschikt zijn voor conventionele industriële omgevingen en scenario's met vereisten voor reinheid of hoge temperatuurbestendigheid.

E-mail: manager@cktworld.com
Downloaden
VORIGE：ZP-serie kleine vacuümzuignap met adapter en bufferbeugel
VOLGENDE：Geen volgend artikel

  • ● Er zijn 6 soorten dunne UT en dunne CT met ribben(10,13,16) toegevoegd
    ● Er zijn 3 soorten ovale typeU (2*4,3,5*7,4*10) toegevoegd
    ● Geldig voor adaptergrootte

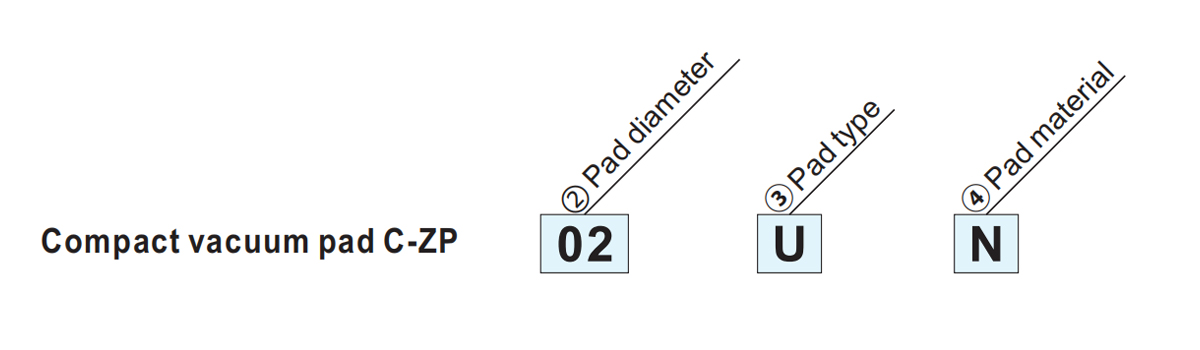

    Paddiameter
    ②Paddiameter/③Padtype☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Materiaal*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Ovaal plat type S Siliconenrubber.
    A1 U Plat ● ● ● ● - - - ● ● ● *Zie pagina 4 voor
    materiaal van kussen
    UT Dun plat - - - - ● ● ● - - -
    CT Dun plat with ribs - - - - ● ● ● - - -
    A2 B Balg - - ● ● - - - - - -
    A3 J 3-traps balg - - ● - - - - - - -

    Ovaal model a b C d Øe Y Gewicht
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

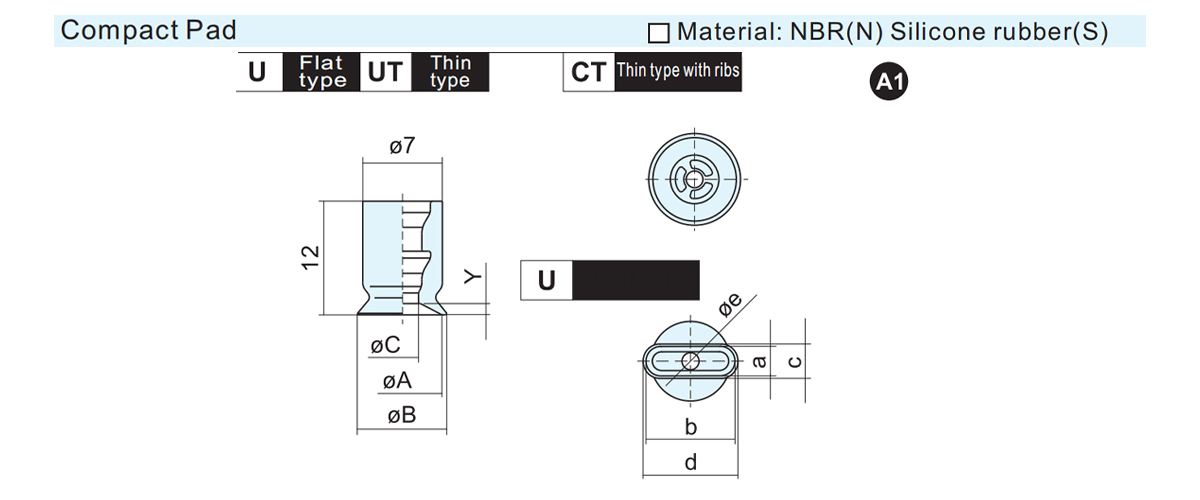

    Model ØA ØB ØC Y Gewicht
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

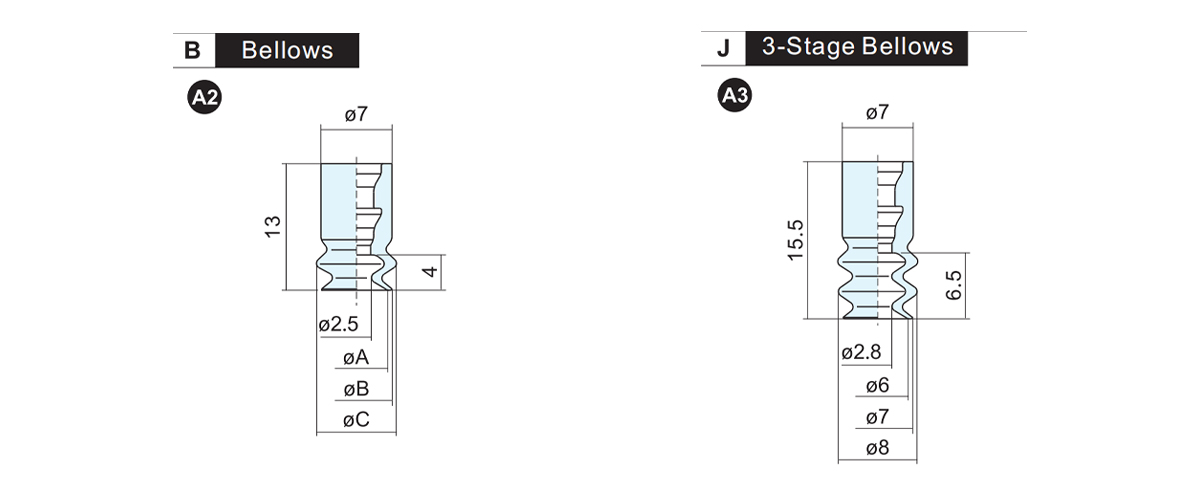

    Balg 3-traps balg
    Model ØA ØB ØC Gewicht Model Gewicht
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

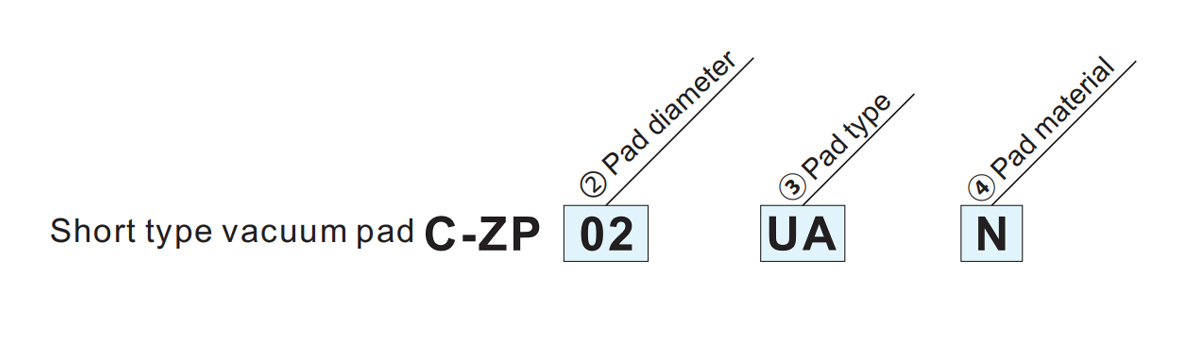

    ②Pad-diameter ○/
    ③Padtype☆     		B1 C* D* ④)Materiaal*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Siliconenrubber
    UA Plat type ● ● ● - - - - - - *Zie pagina 4 voor
    materiaal van het kussen
    UM Growve-type met ribben - - - ● ● ● ● ● ●
    BA Balg - - - ● ● ● ● ● ●

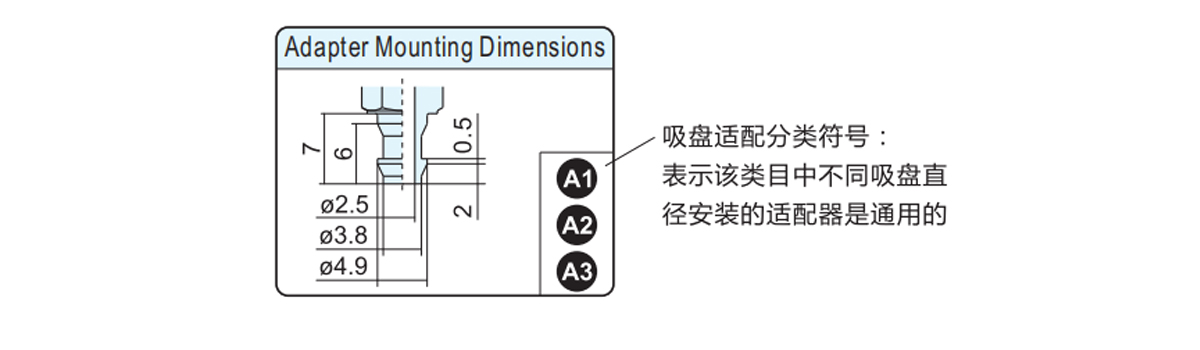

    *Dezelfde letters aan het begin geven aan dat de adapter universeel is.

    ● Er zijn 3 typen Flat type UA(1.5,2,3.5) toegevoegd
    ● Er zijn 6 soorten Grovve-type met ribben UM(4016) toegevoegd
    ● Er zijn 6 soorten balgen BA(4-16) toegevoegd

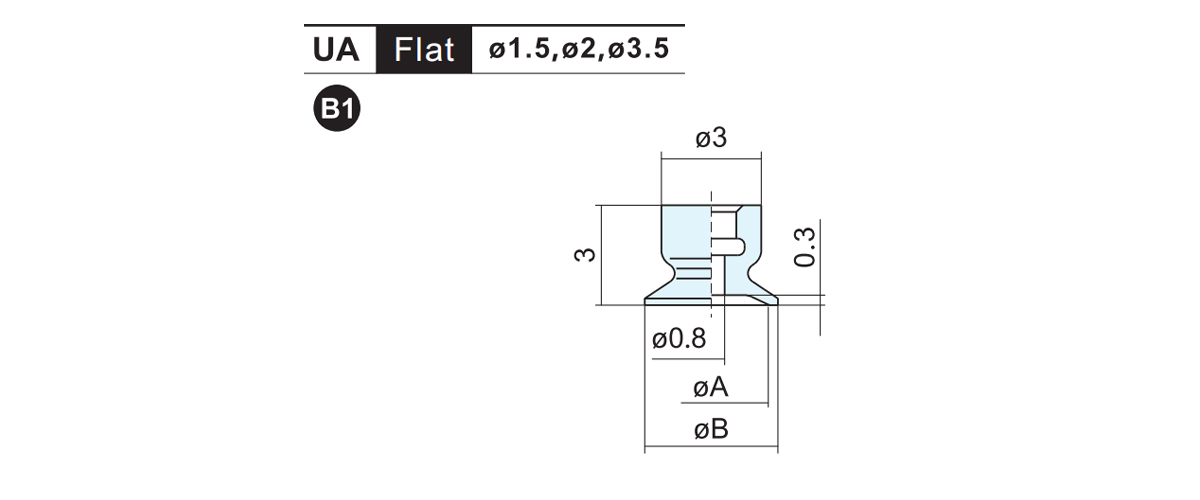

  • Onderdeelnr. ØA ØB Gewicht
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

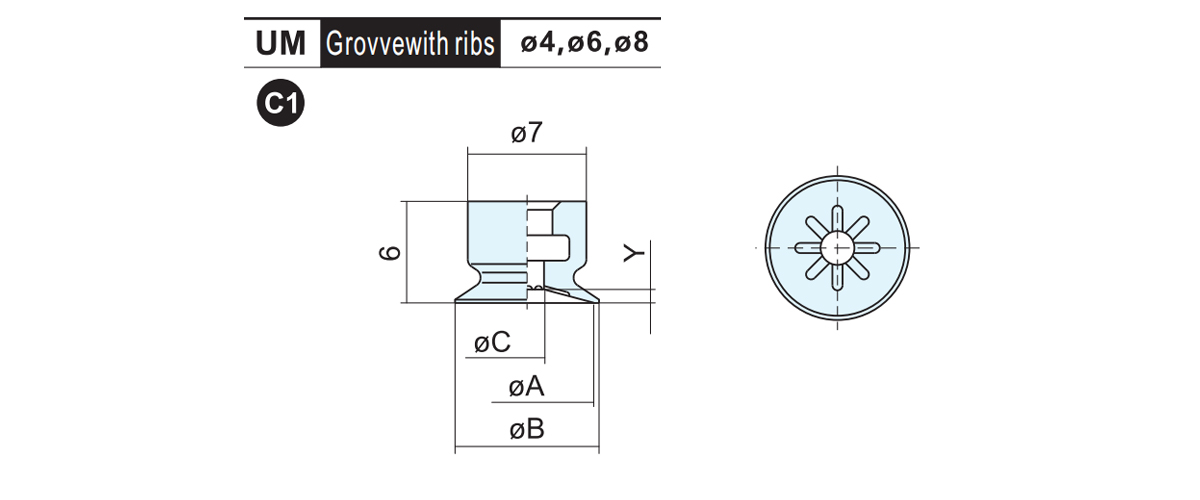

    Onderdeelnr. ØA ØB ØC Y Gewicht
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

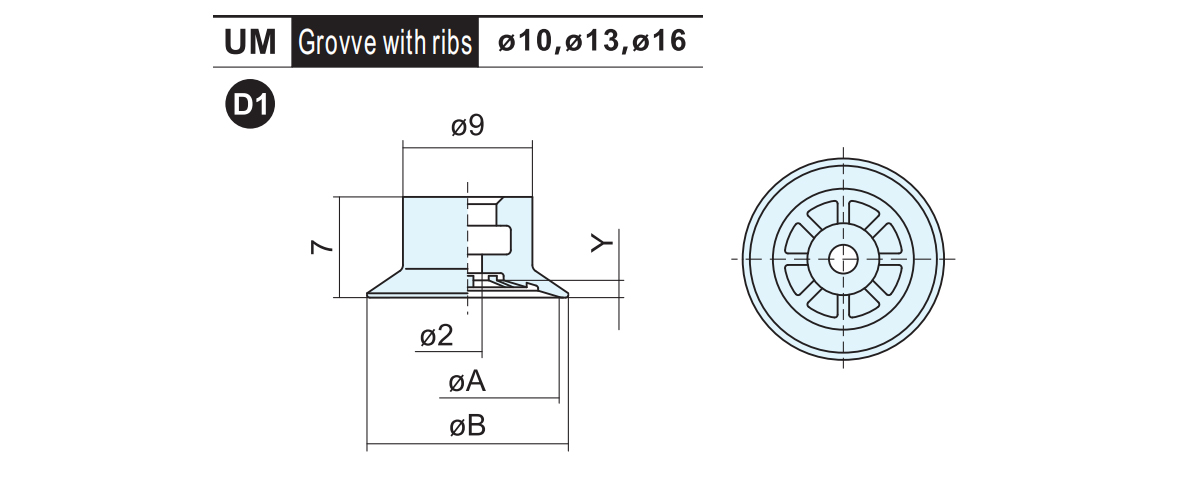

    Onderdeelnr. ØA ØB Y Gewicht
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

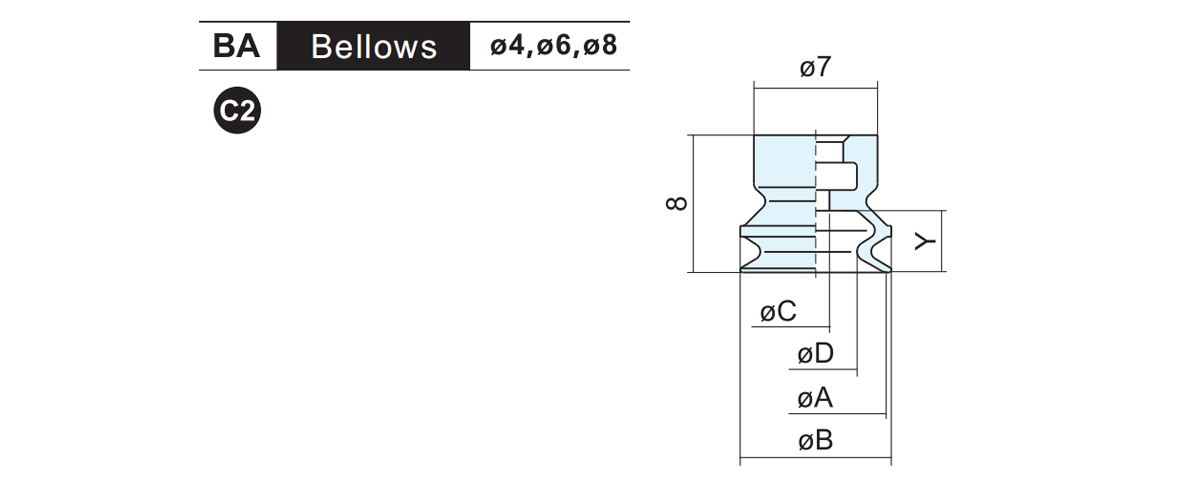

    Onderdeelnr. ØA ØB ØC ØD Y Gewicht
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

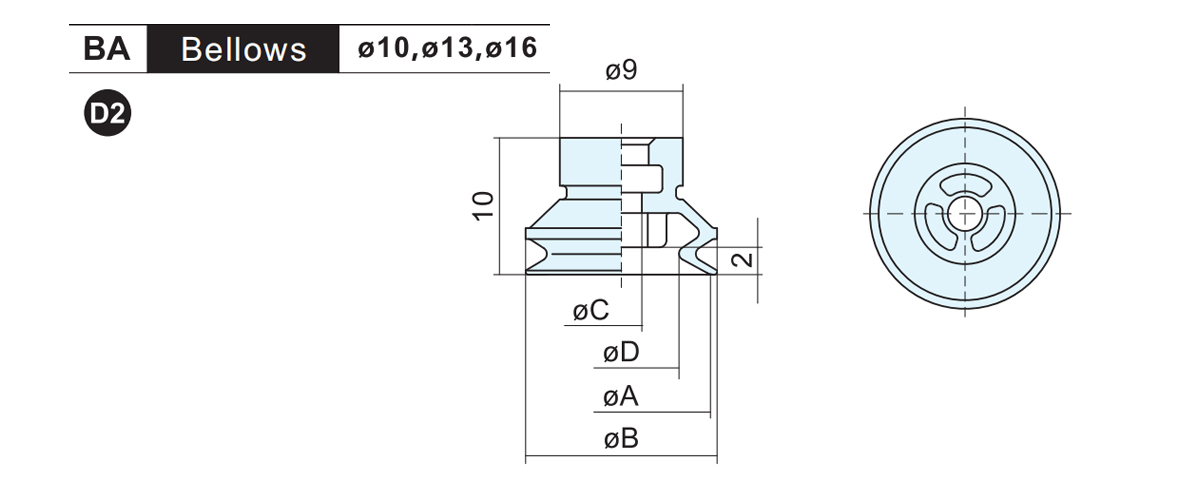

    Onderdeelnr. ØA ØB ØC ØD Gewicht
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

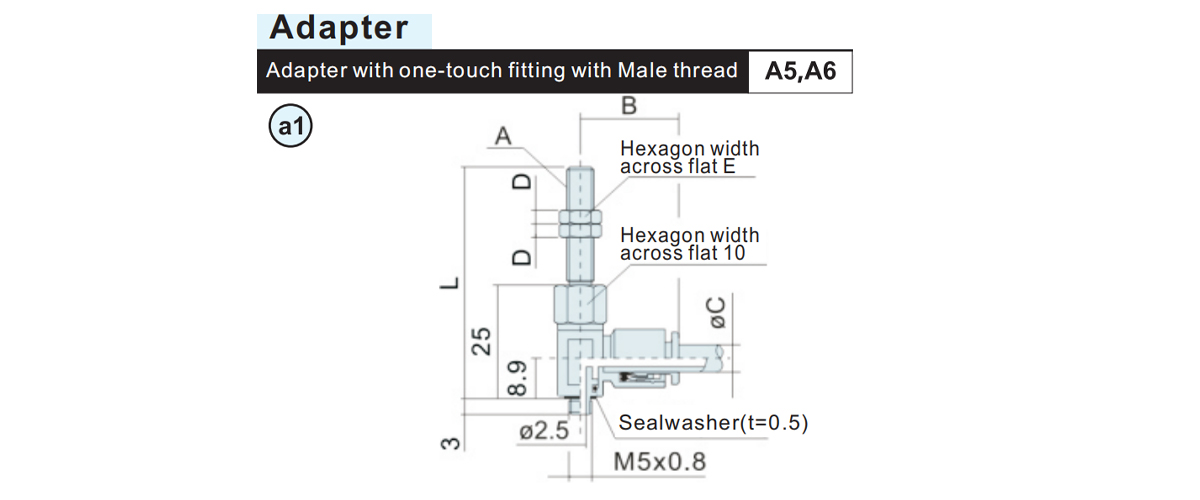

    Onderdeelnr. A B ØC D E L Gewicht
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

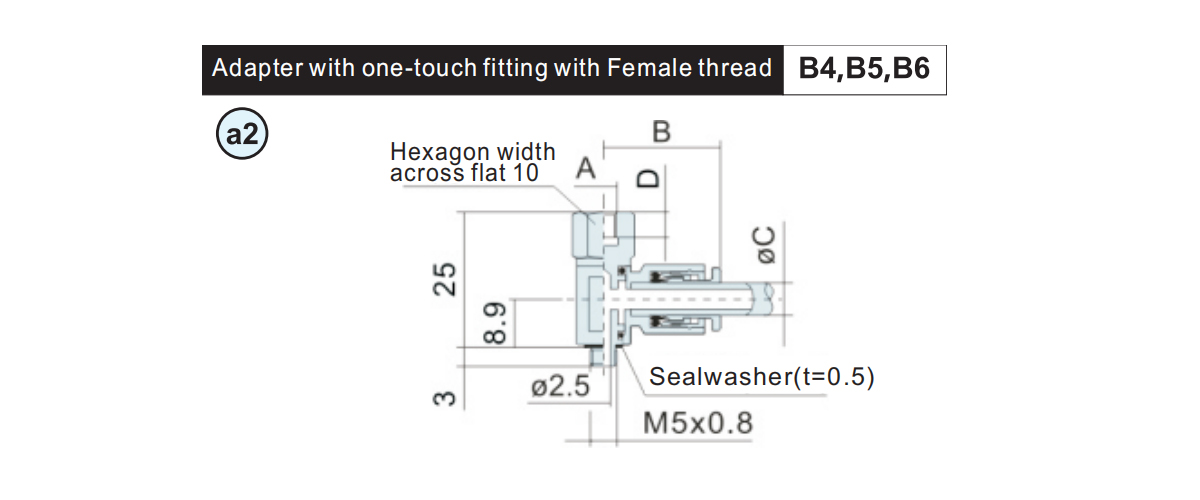

    Onderdeelnr. A B ØC D Gewicht
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

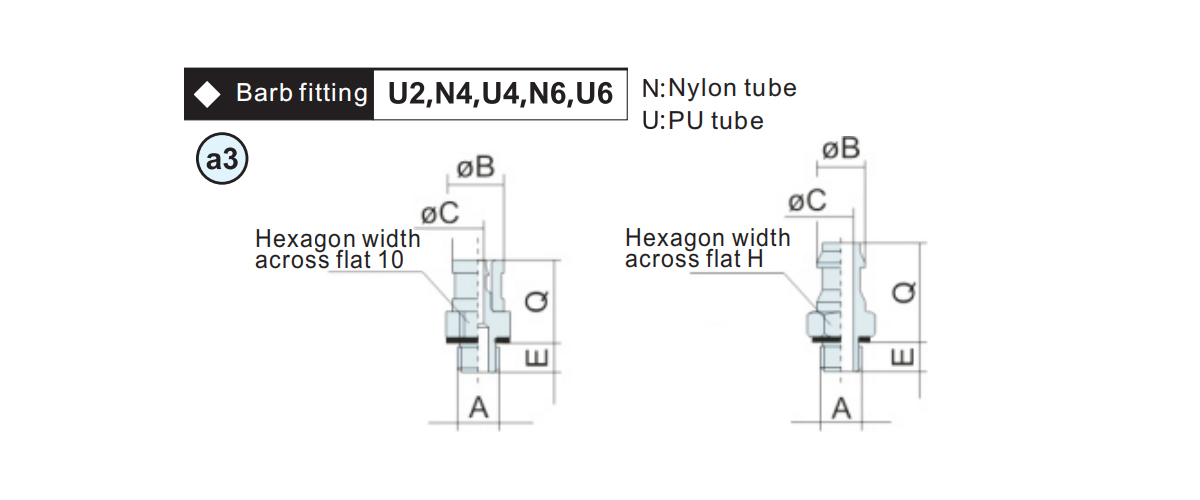

    Onderdeelnr. A ØB ØC E H Q Gewicht
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Onderdeelnr. ØD L Gewicht
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Onderdeelnr. A ØB E H Q Gewicht
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

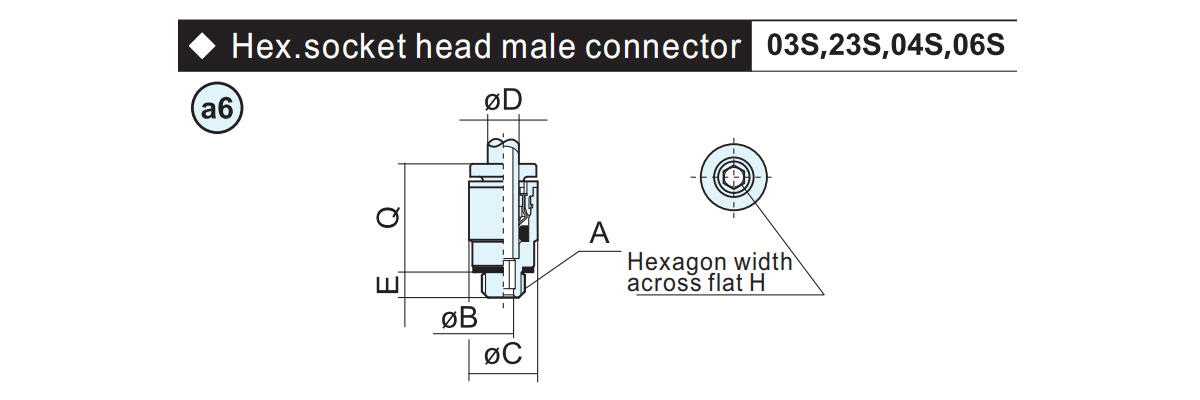

    ØD Onderdeelnr. A ØB ØC E H Q Gewicht
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

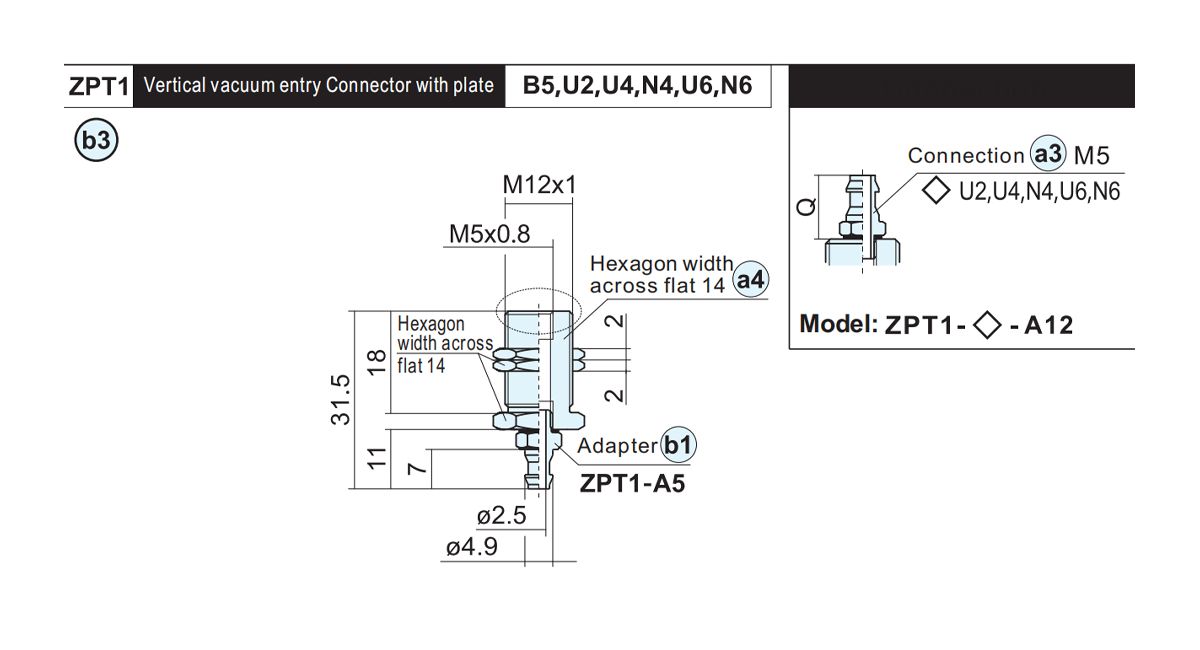

    Adapter onderdeelnr A B C L Gewicht Toepasselijke pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1,0 8 4 15 3

    Adapter onderdeelnr. A B Gewicht Toepasselijke pad
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

    Adapter onderdeelnr Gewicht Aansluiting onderdeelnr Toepasselijk kussen
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

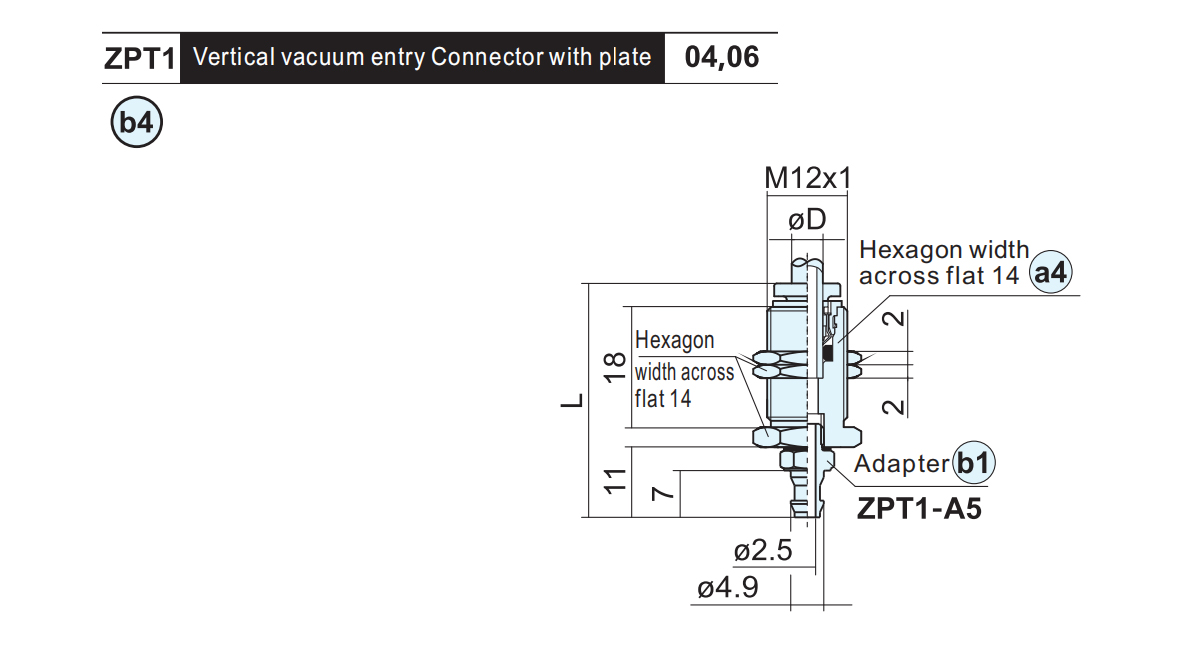

    Adapter onderdeelnr. ØD L Gewicht Aansluiting onderdeelnr Toepasselijke pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Adapter onderdeelnr. A B ØC D E L Gewicht Aansluiting onderdeelnr Toepasselijke pad
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adapter onderdeelnr. A B C D Gewicht Aansluiting onderdeelnr Toepasselijke pad
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Adapter onderdeelnr. A D E L Gewicht Toepasselijke pad
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1,0 3 8 50 15.1

    Adapter onderdeelnr. A B Gewicht Toepasselijke pad
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

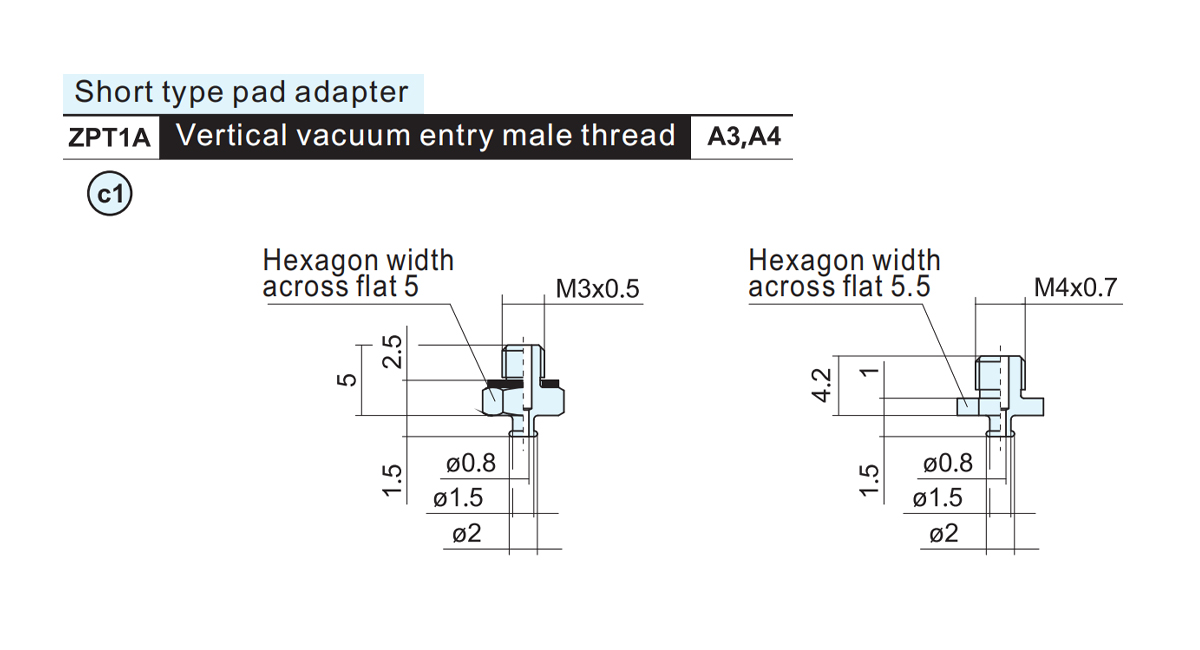

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

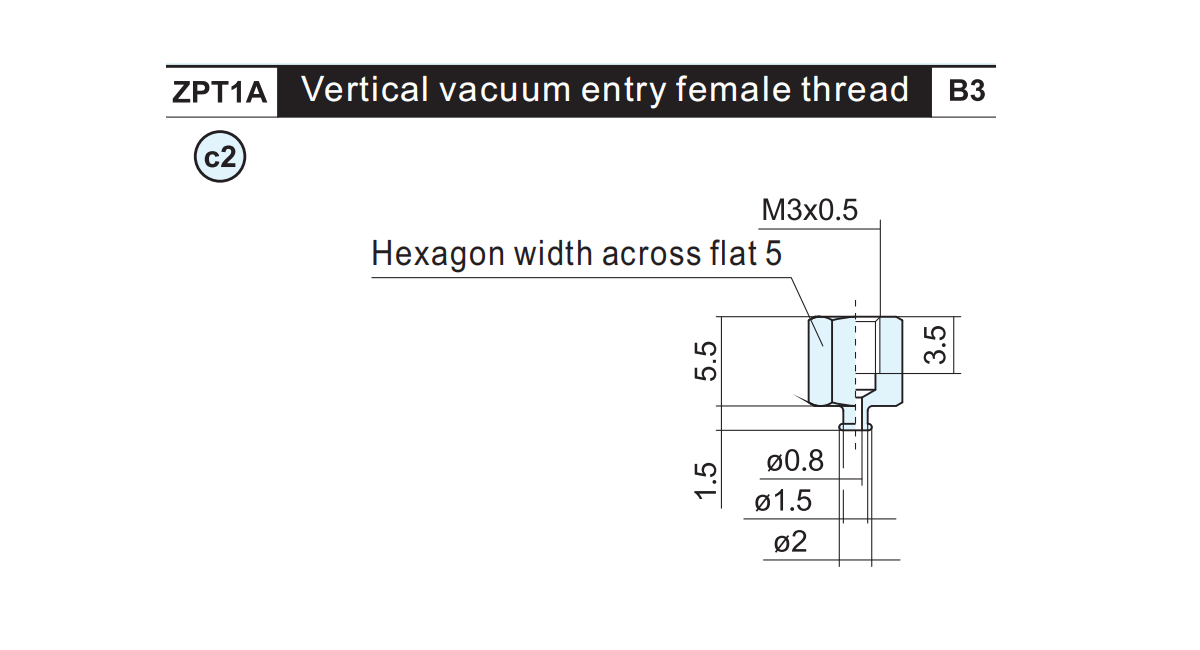

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPT1A-B3 0.8 B1

    Adapter onderdeelnr. Gewicht Toepasselijk kussen
    ZPT1A-B3-A6 2.4 B1

    Adapter onderdeelnr. Gewicht Toepasselijk kussen
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Adapter onderdeelnr A B L Gewicht Toepasselijk kussen
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPT2A-B5-A10 11 C1 C2

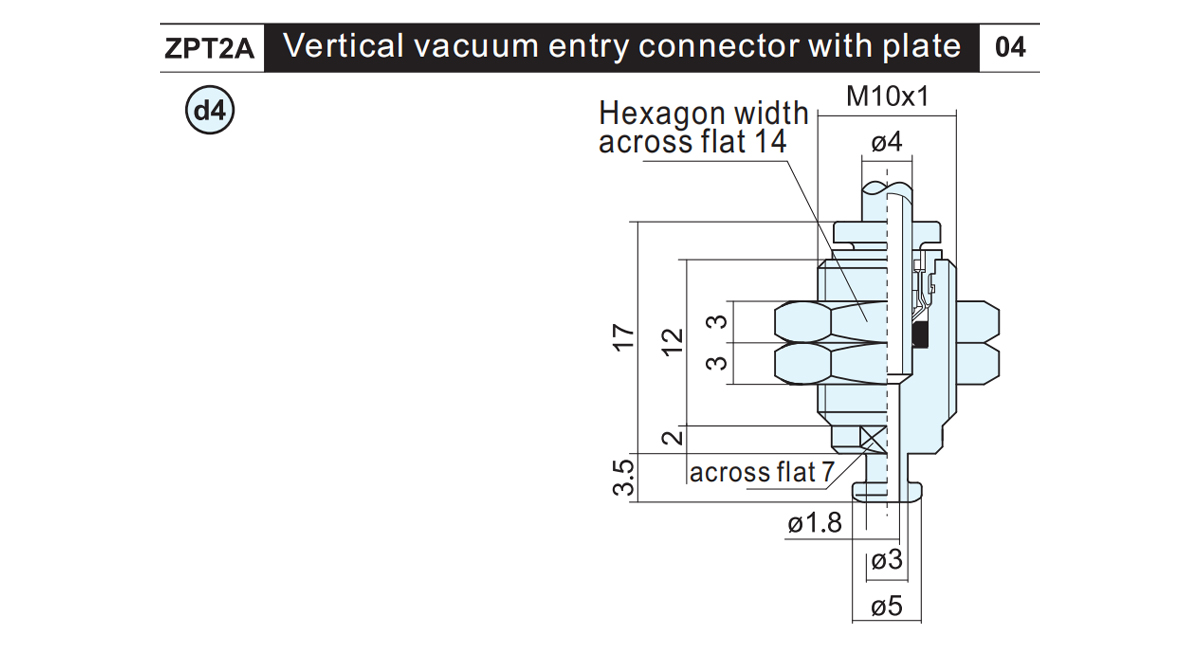

    Adapter onderdeelnr Gewicht Gewicht Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

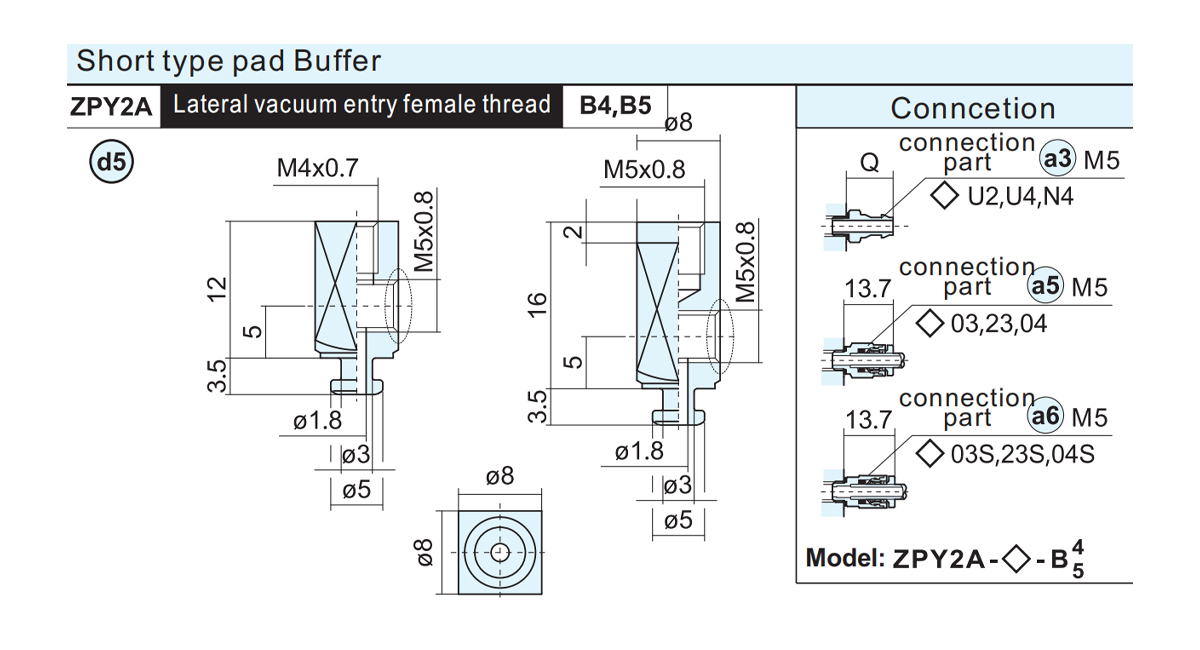

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

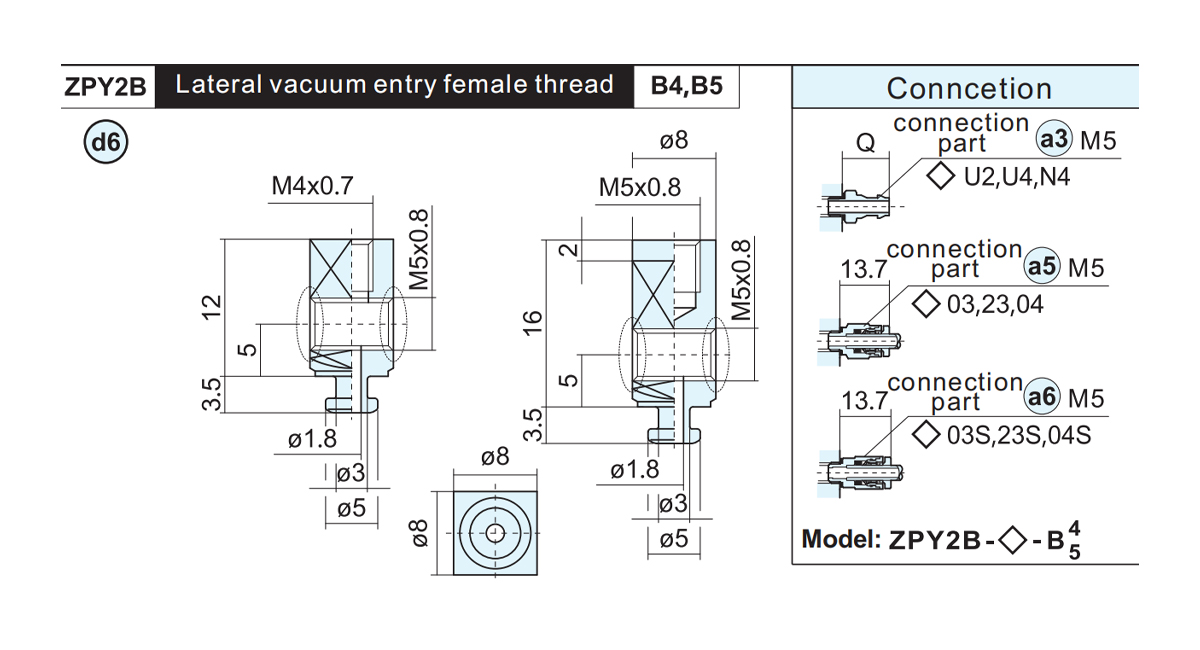

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

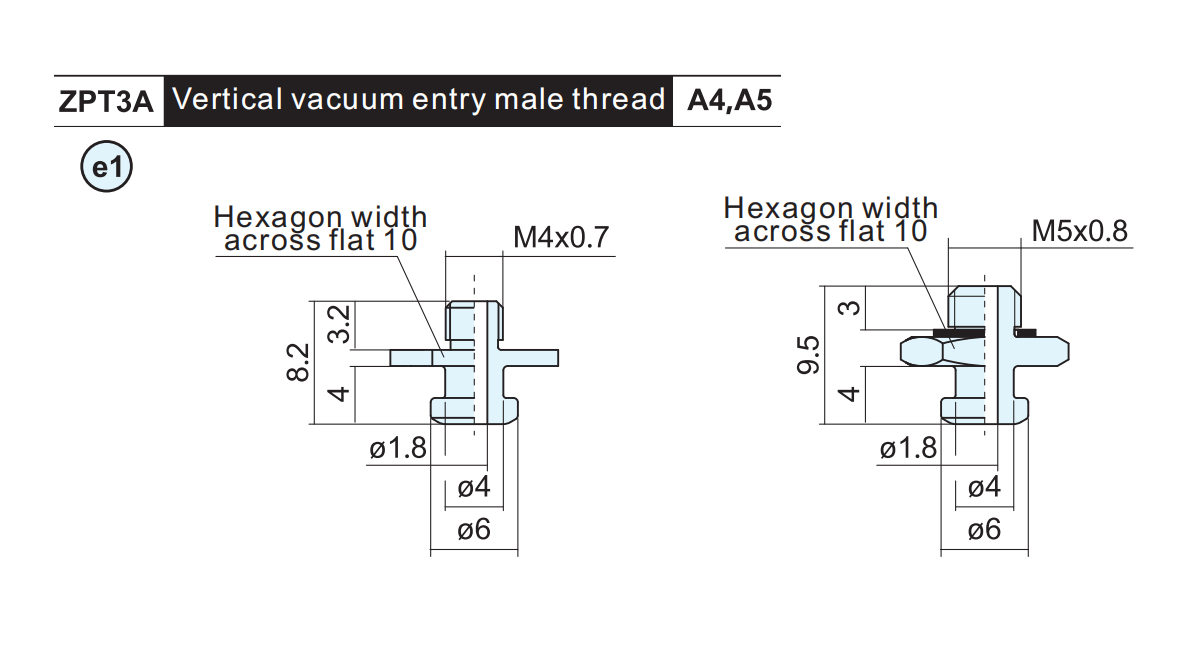

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPT3A-A4 1.4 D1D2
    ZPT3A-A5 2.4

    Adapter onderdeelnr A B L Gewicht Toepasselijke pad
    ZPT3A-B4 M4×0,7 4 10 4.4 D1D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

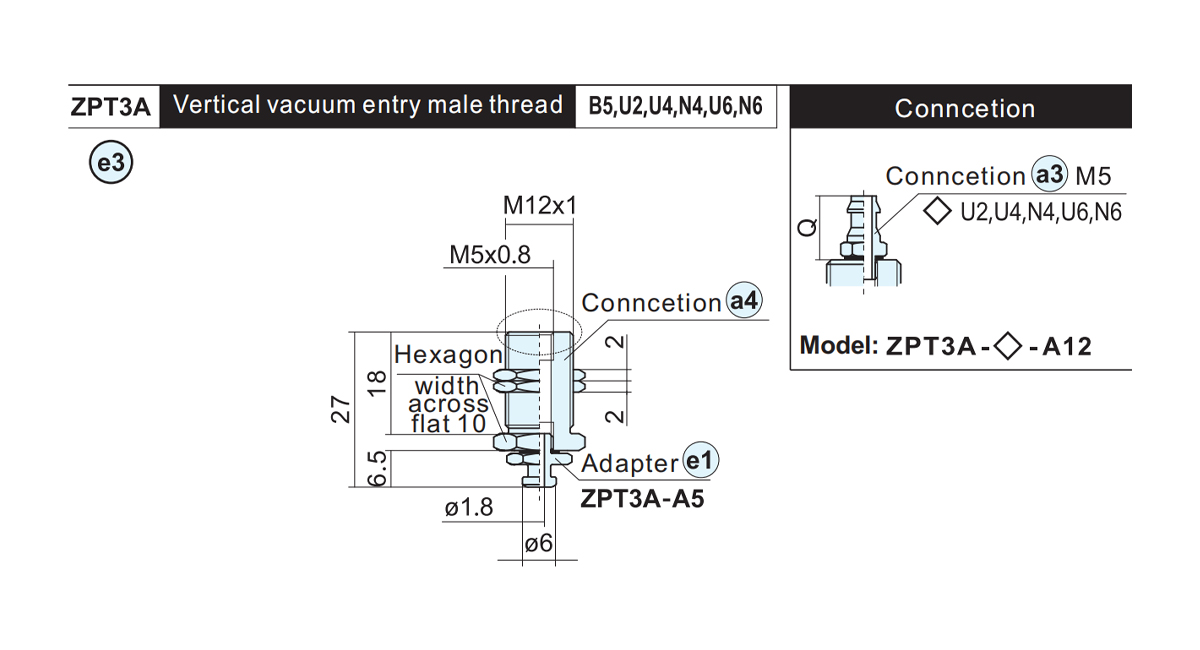

    Adapter onderdeelnr Gewicht Verbinding Toepasselijke pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1D2

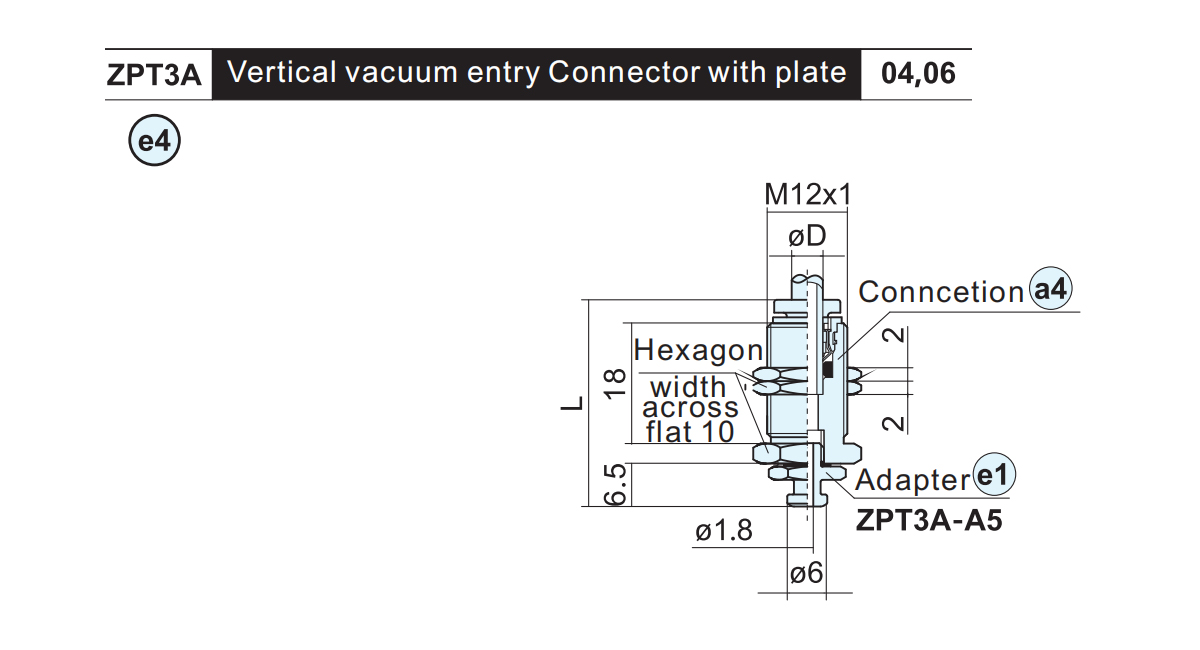

    Adapter onderdeelnr. ØD L Gewicht Verbinding Toepasselijk kussen
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

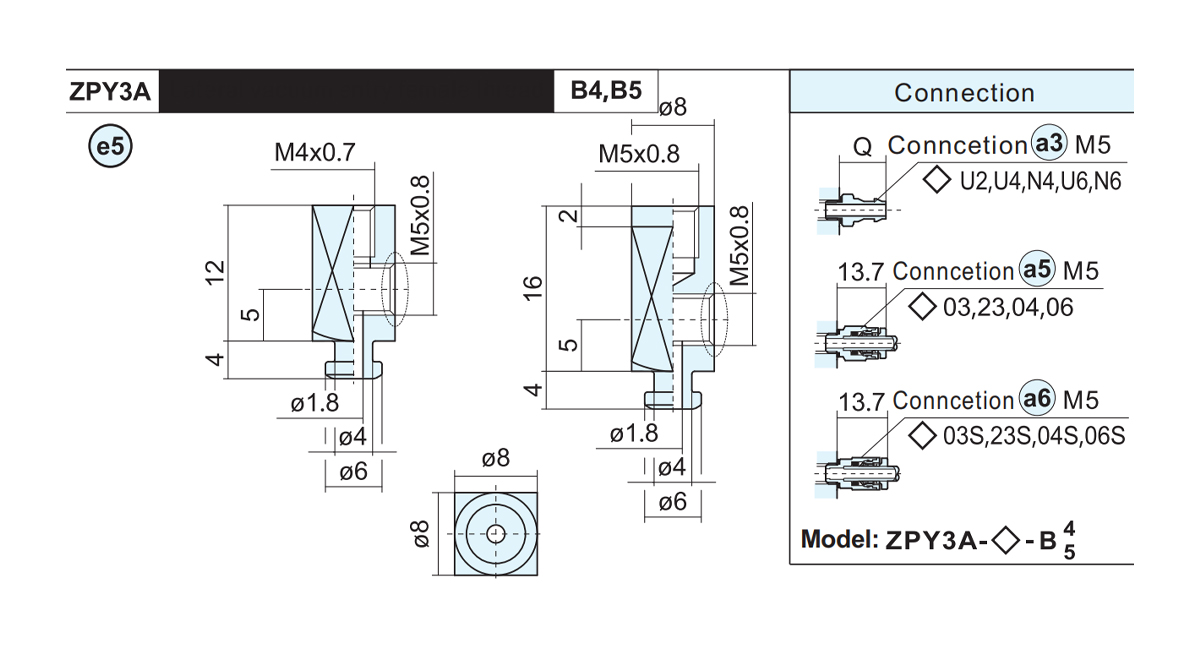

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPY3A-B5-B4 5.6 D1D2
    ZPY3A-B5-B5 7.1

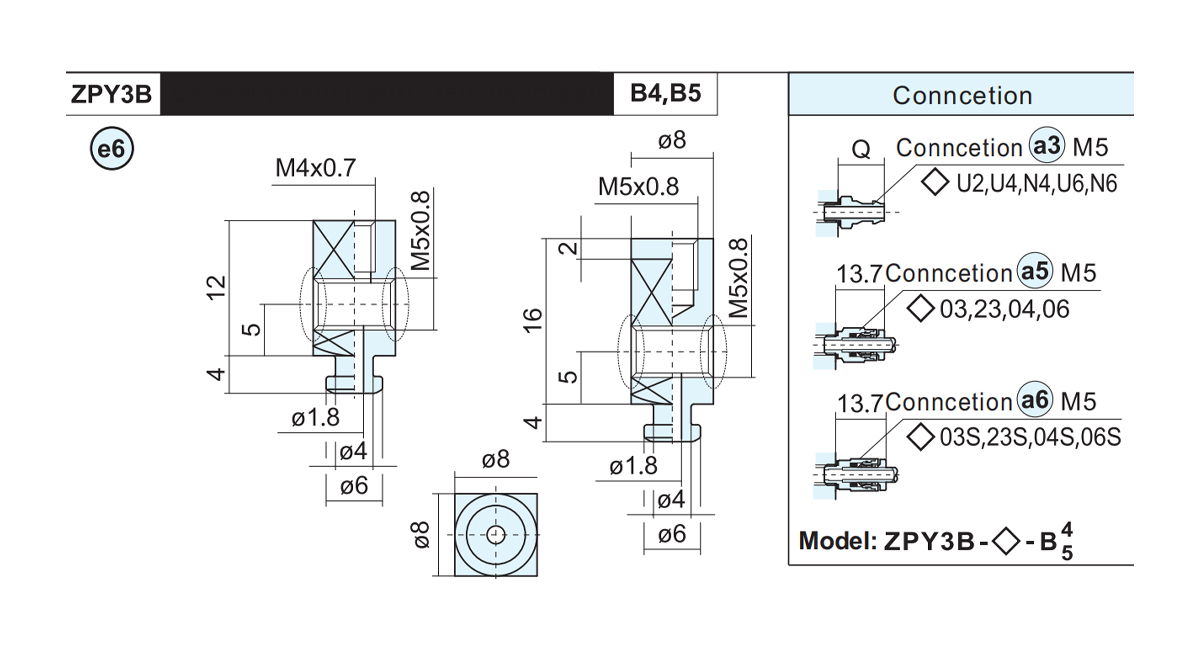

    Adapter onderdeelnr Gewicht Toepasselijk kussen
    ZPY3B-B5-B4 5.2 D1D2
    ZPY3B-B5-B5 6.8

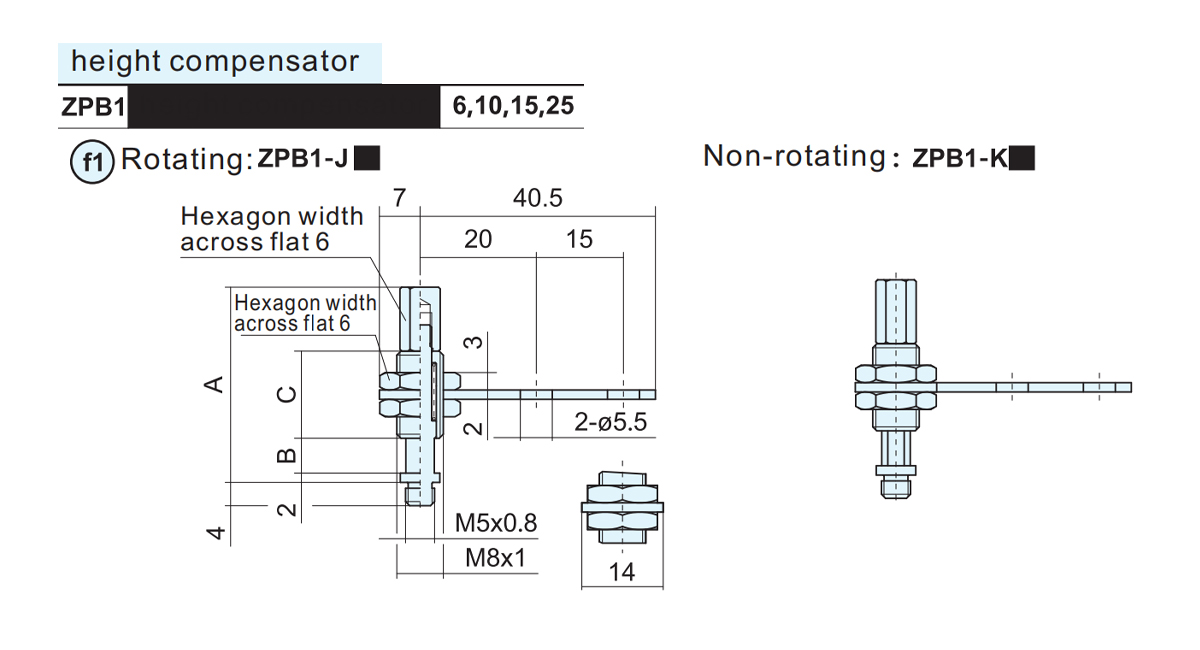

    Model A B C ●Gewicht
    J K
    ZPB1-•6 34 6 15 22.8 22.3
    ZPB1-•10 66 10 43 29.7 28.6
    ZPB1-•15 71 15 30.8 30.2
    ZPB1-•25 81 25 32.1 31.9

    ● Type hoogtecompensator: roterend (J), niet-roterend (K)

    ■Bufferslag (mm):6,10,15,25

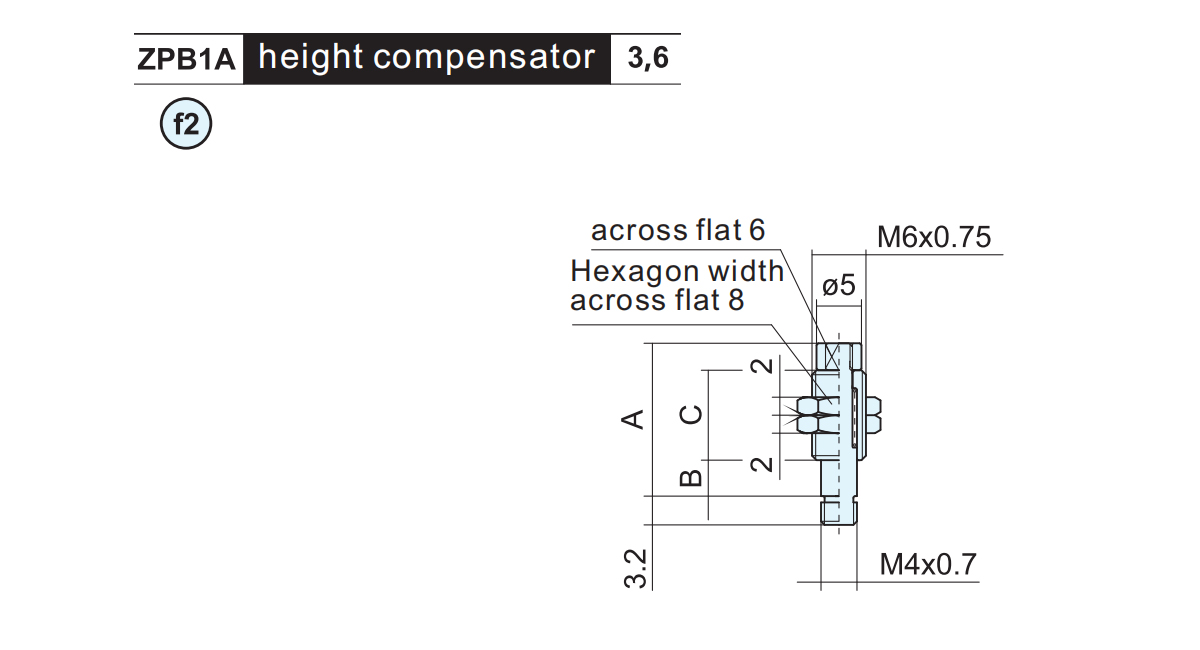

    Model A B C Gewicht
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

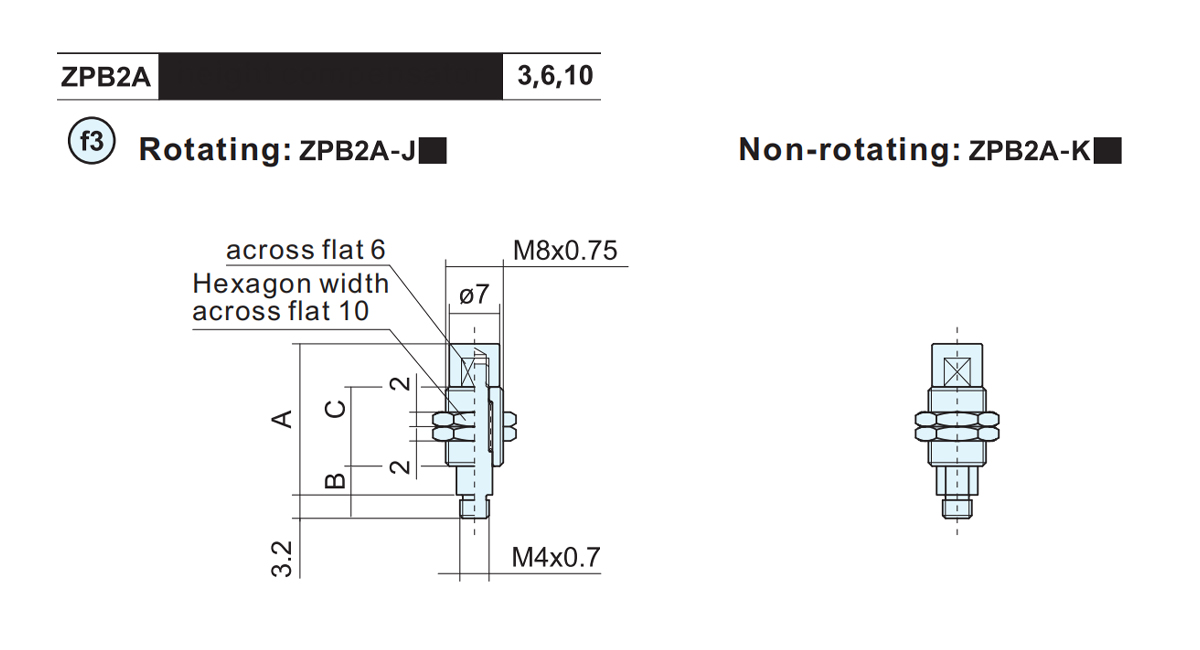

    Model A B C ●Gewicht
    J K
    ZPB2A-•3 21.5 4 11 7.2 7.2
    ZPB2A-•6 28 7 14.5 8.8 8.5
    ZPB2A-•10 38 11 20.5 11.2 9.3

    ● Type hoogtecompensator: roterend (J), niet-roterend (K)

    ■Bufferslag:3,6,10

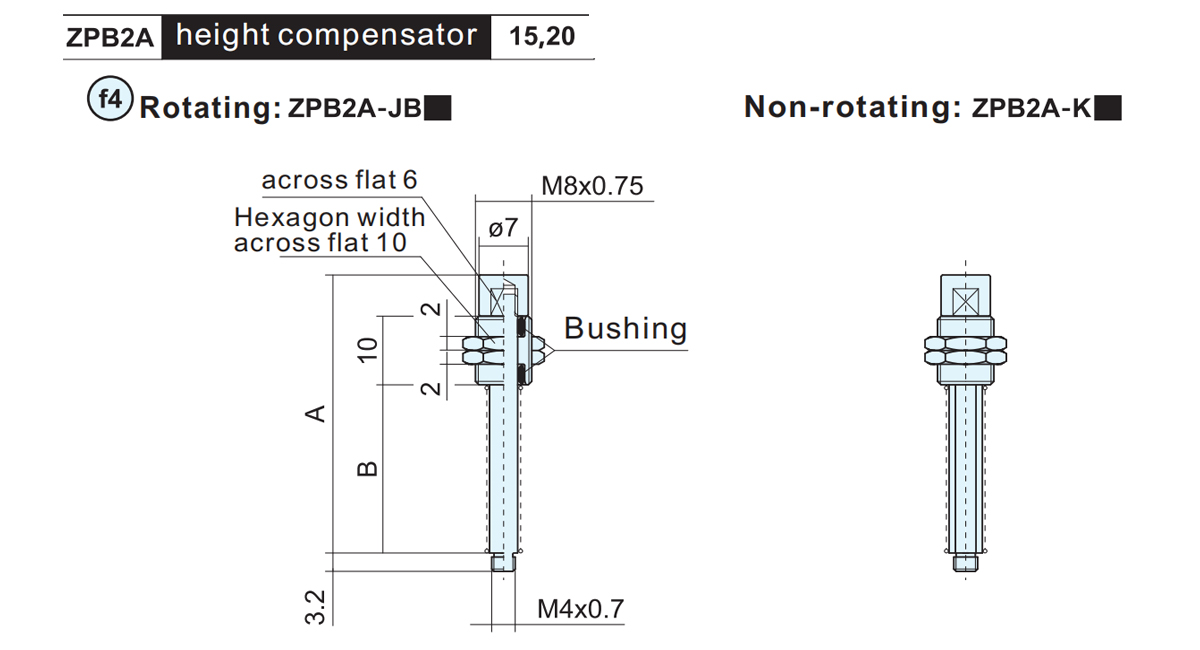

    Model A B ●Gewicht
    JB K
    ZPB2A-•15 41 24.5 8 10
    ZPB2A-•20 48.5 32 8.7 11.1

    ● Type hoogtecompensator: roterend (J), niet-roterend (K)

    ■Bufferslag:15,20

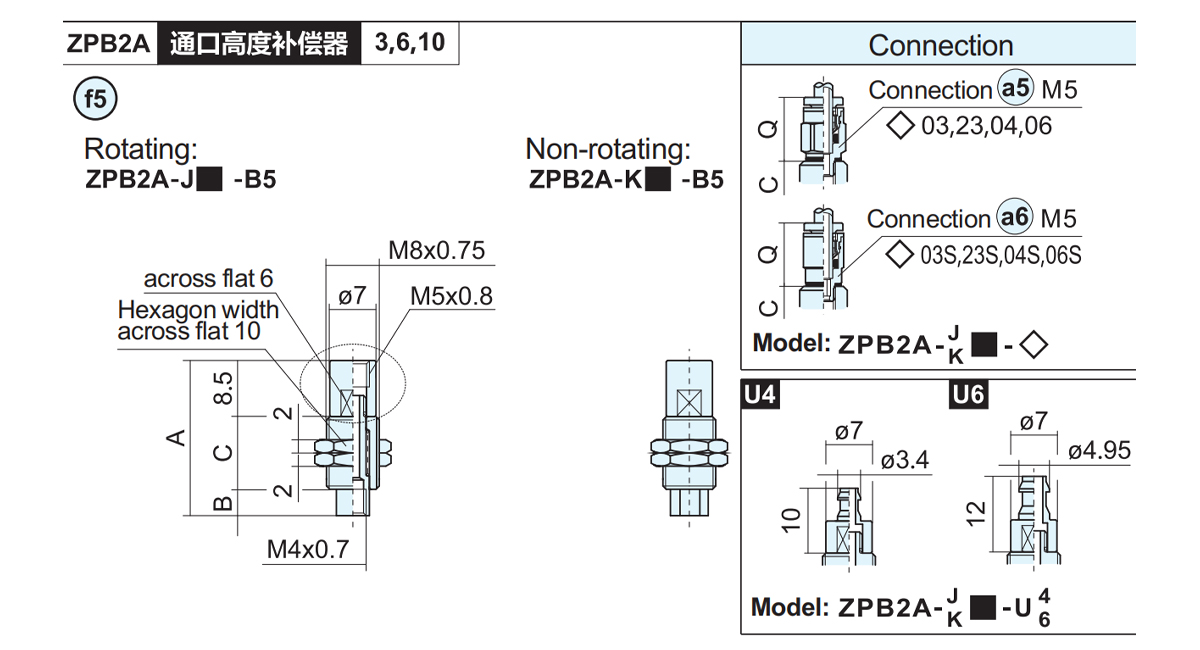

    Model A B C ●Gewicht
    J K
    ZPB2A-•3-B5 23.5 4 11 6.4 6.2
    ZPB2A-•6-B5 30 7 14.5 7.7 7.4
    ZPB2A-•10-B5 40 11 20.5 9.9 9.3

    ● Type hoogtecompensator: roterend (J), niet-roterend (K)

    ■Bufferslag:3,6,10

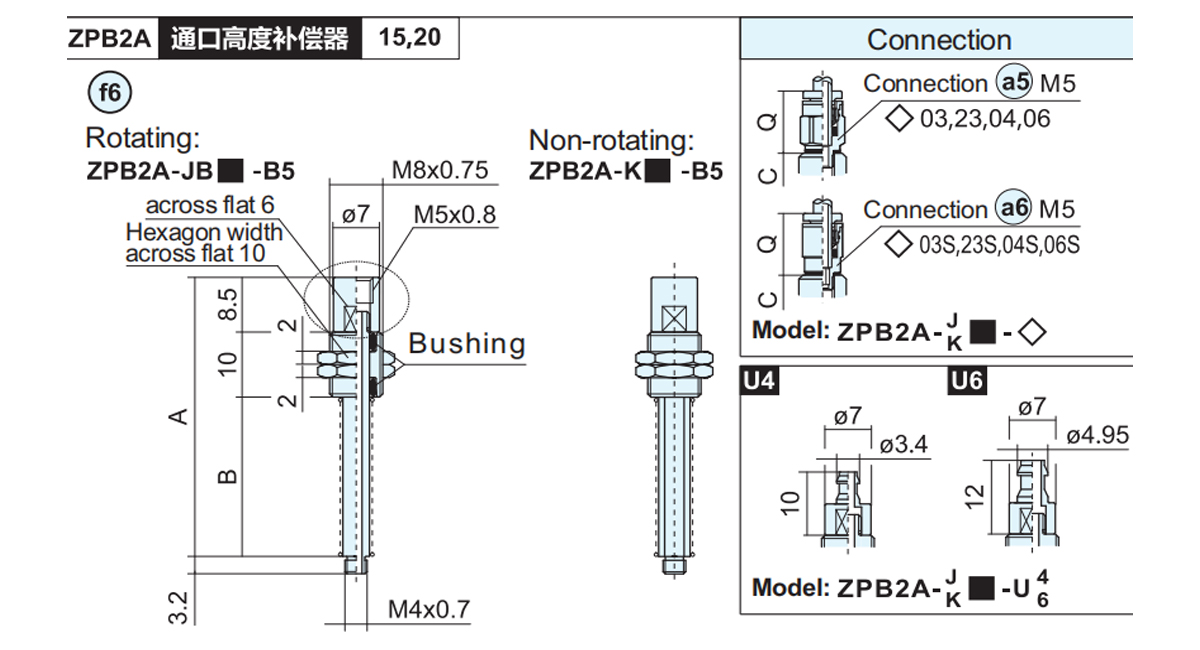

    Model A B ● Gewicht
    JB K
    ZPB2A-•15-B5 43 24.5 8.1 10.1
    ZPB2A-•20-B5 50.5 32 8.7 11.3
    ● Type hoogtecompensator: roterend (J), niet-roterend (K) □ Bufferslag: 15,20

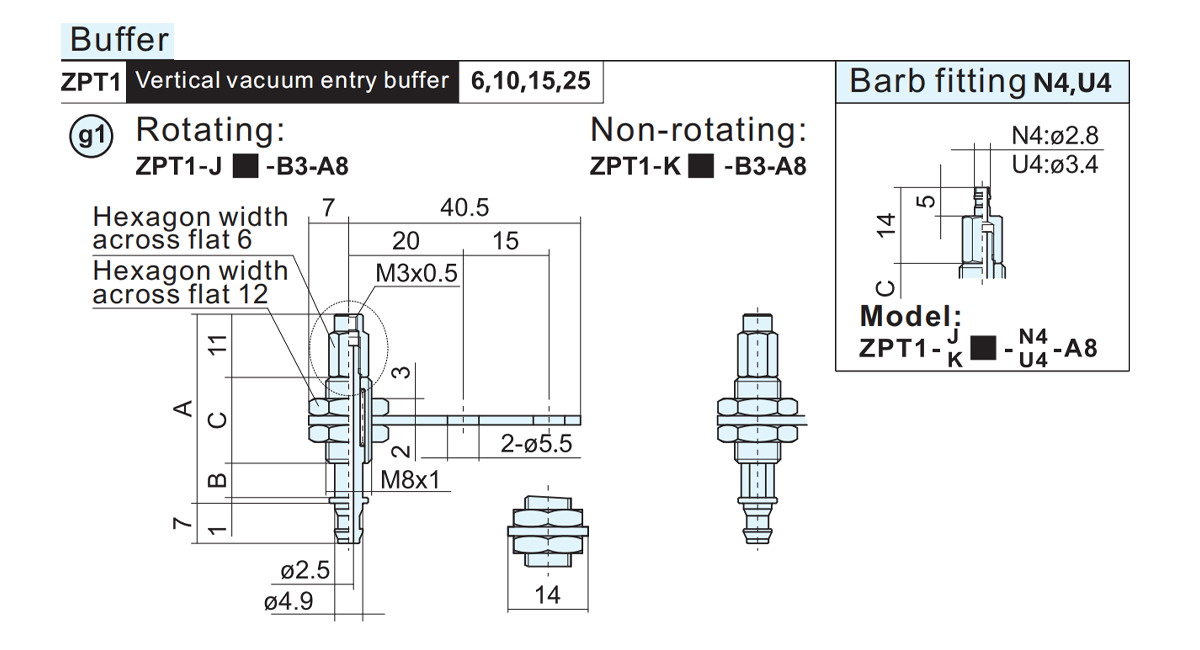

    Model A B C ●Gewicht Toepasselijke pad
    J K
    ZPT1-•6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-•10-B3-A8 65 10 43 26.7 25.1
    ZPT1-•15-B3-A8 70 15 27 28.7
    ZPT1-§25-B3-A8 80 25 28.2 28.9
    ●Type hoogtecompensator: Roterend (J), Niet-roterend (K) ■ Bufferslag (mm): 6,10,15,25

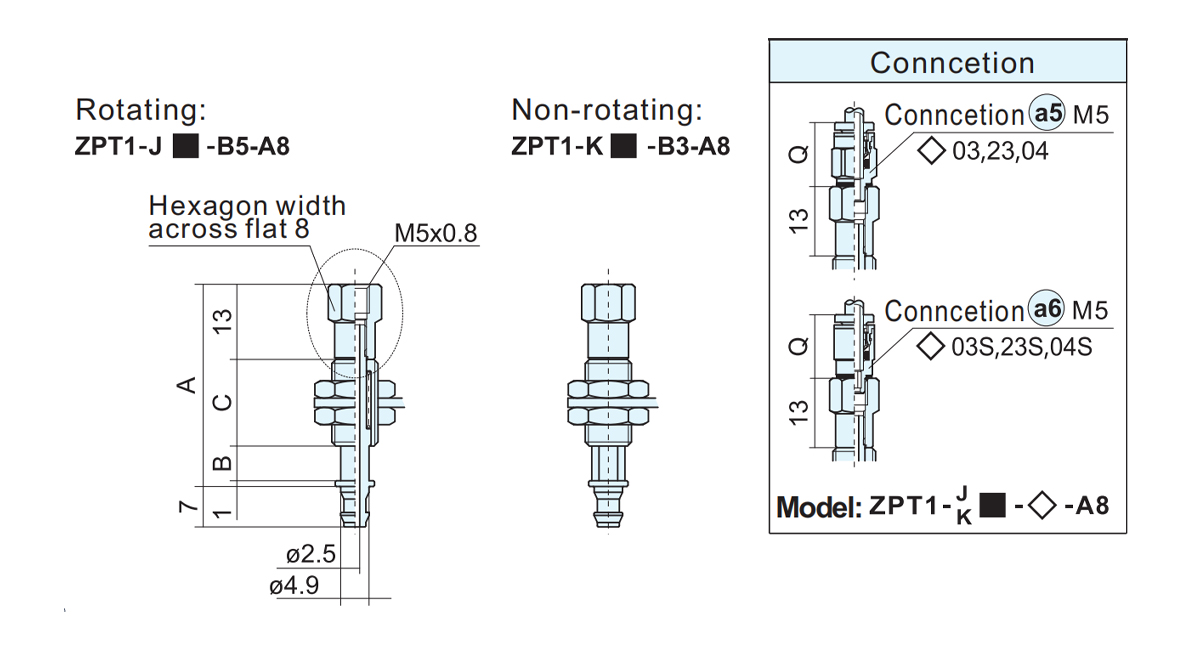

    Model A B C ●Gewicht Toepasselijke pad
    J K
    ZPT1-•6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-•10-B5-A8 67 10 43 28.6 28.9
    ZPT1-•15-B5-A8 72 15 28.9 29.1
    ZPT1-§25-B5-A8 82 25 30.4 30.6

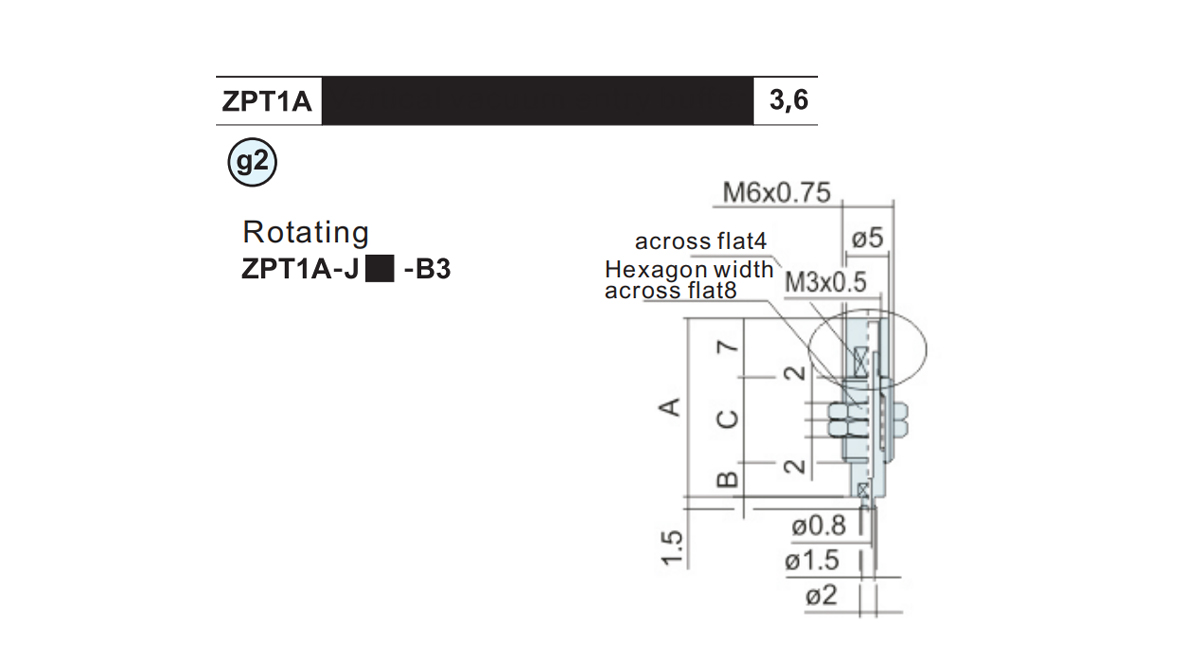

    Model A B C Gewicht Toepasselijke pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Bufferslag:3,6

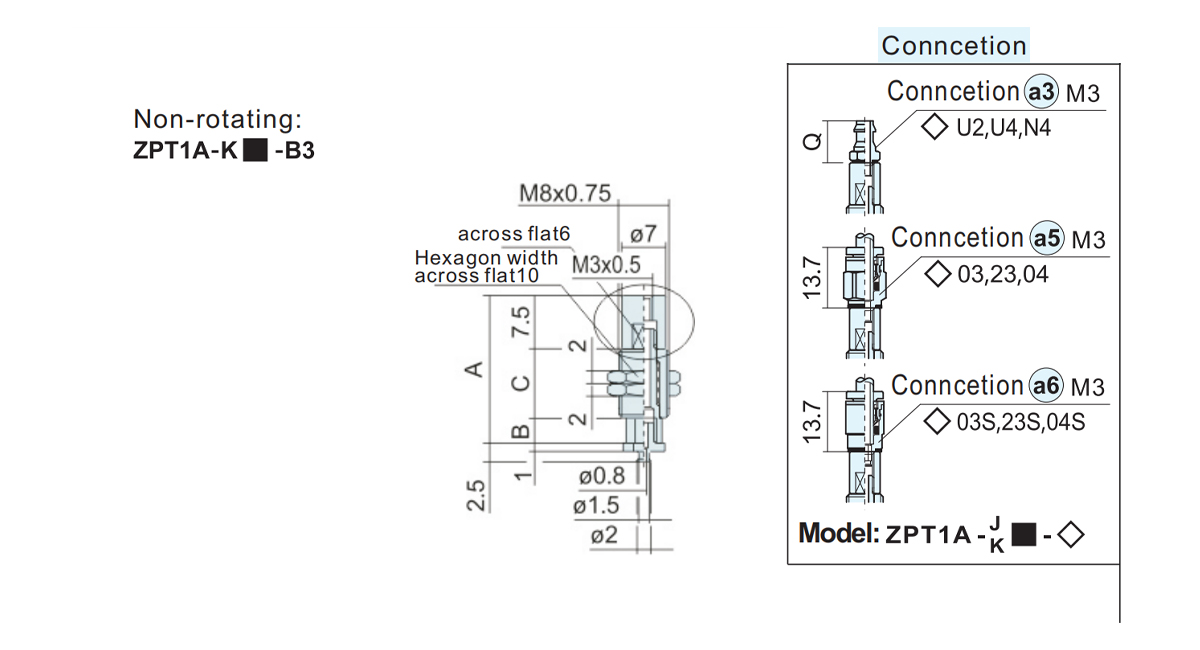

    Model A B C Gewicht Toepasselijke pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
