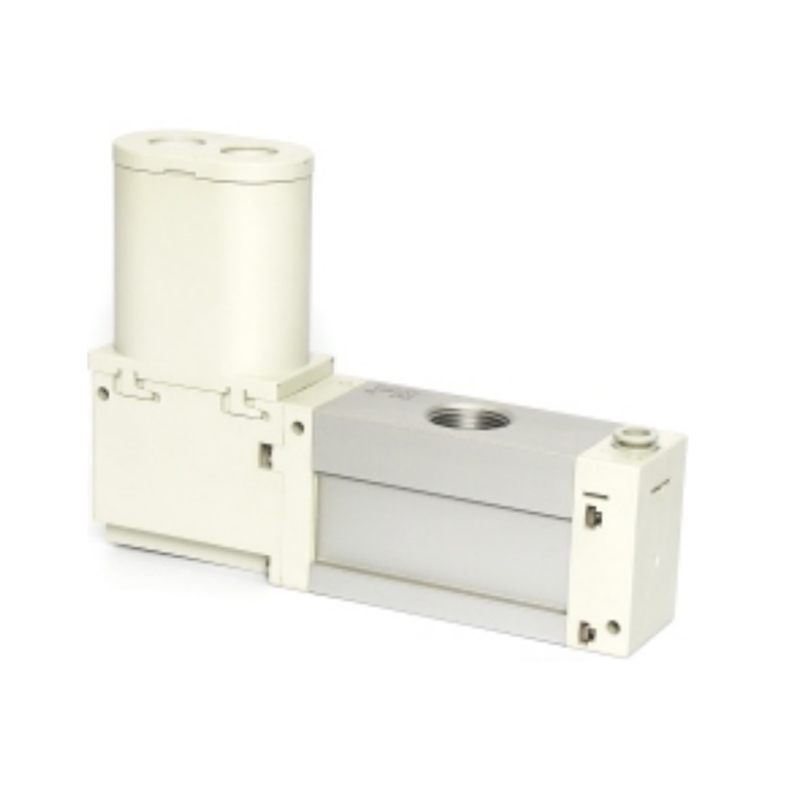

ZL3/ZL6-serie meertraps vacuümejector ZL3/ZL6-serie meertraps vacuümejector
  • ZL3/ZL6-serie meertraps vacuümejector
  • ZL3/ZL6-serie meertraps vacuümejector
ZL-serie Meertrapsvacuümgenerator

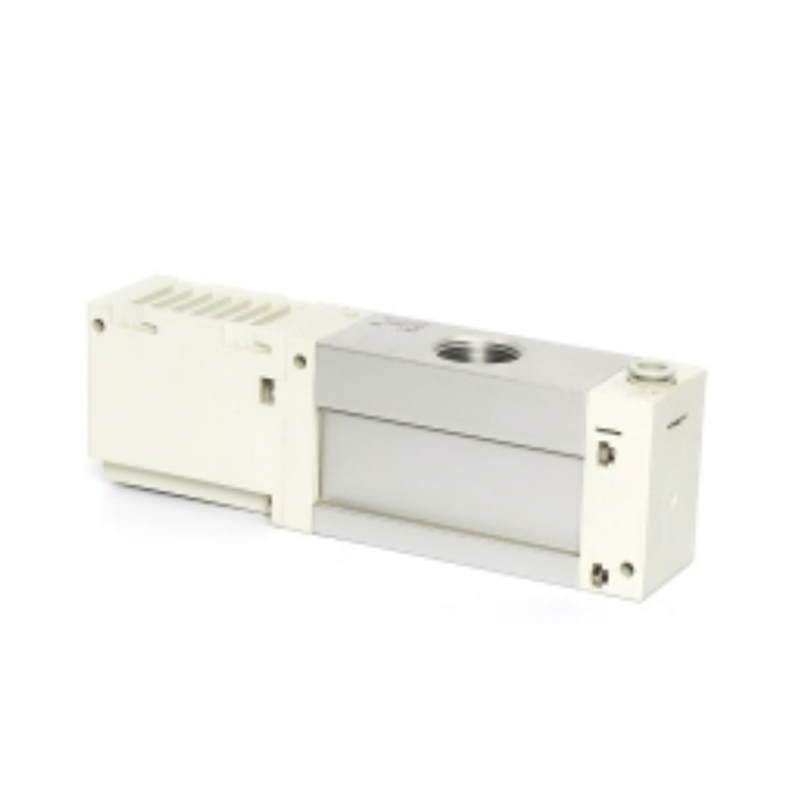

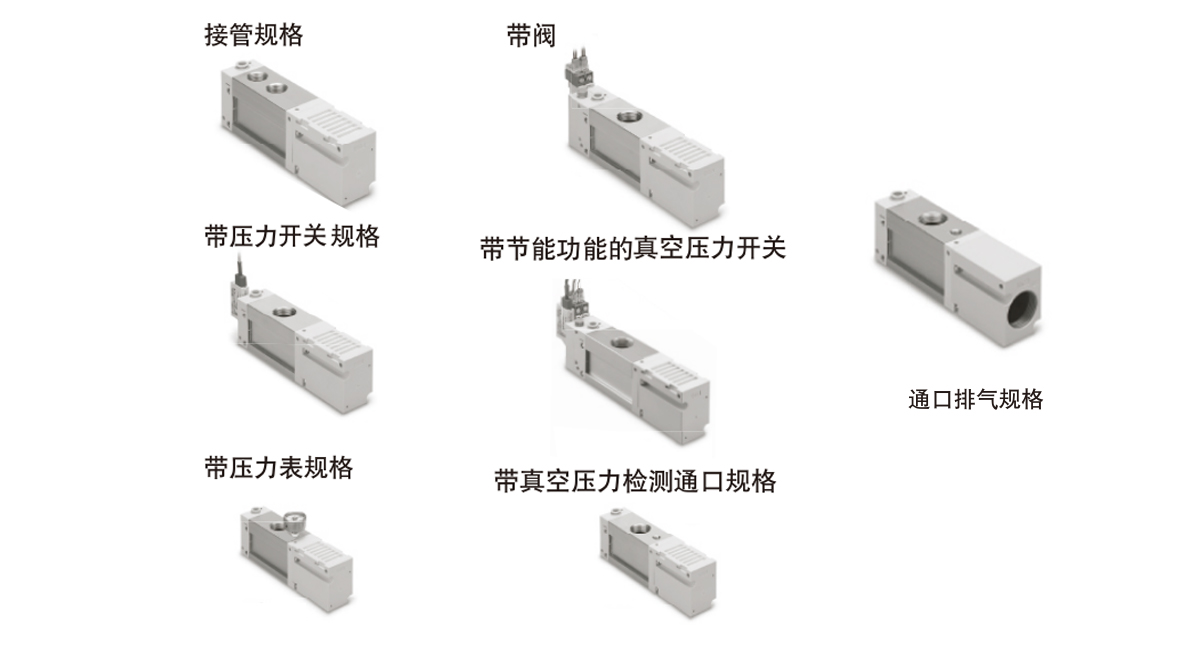

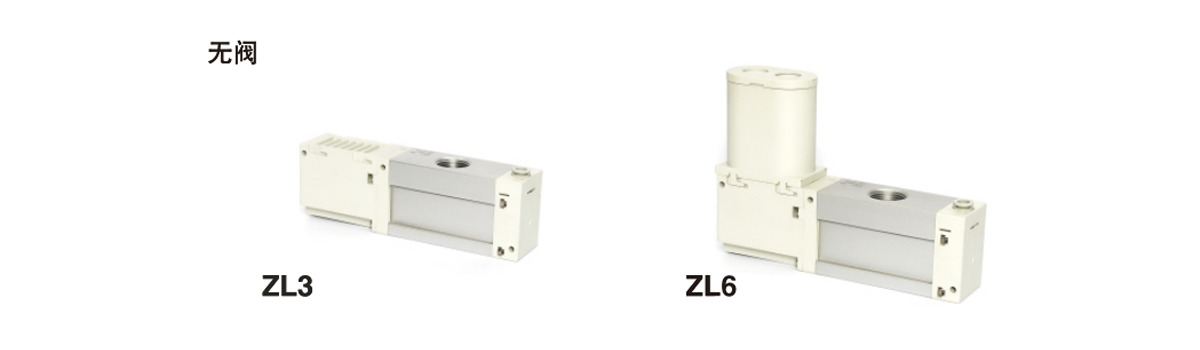

ZL3/ZL6-serie meertraps vacuümejector

De meertraps vacuümejector uit de ZL3 / ZL6-serie is een modulaire vacuümgenererende eenheid gebouwd volgens het principe van meertraps Venturi. Het is ontworpen voor scenario's waarin snel stabiele onderdruk moet worden gegenereerd in de industriële automatisering en is geschikt voor het grijpen, adsorberen of fixeren van verschillende werkstukken.

• Meertraps structuurontwerp

De serie Venturi-buisstructuur wordt gebruikt om de stapsgewijze conversie van persluchtenergie te bereiken. De luchtstroom wordt in meerdere fasen uitgebreid om het vacuümeffect stap voor stap te versterken. Vergeleken met de eentrapsstructuur onder dezelfde luchtbronomstandigheden kan deze een hogere zuigcapaciteit produceren of het persluchtverbruik verminderen.

•Vacuümstabiliteit optimalisatie

Het interne stroomkanaal is speciaal geoptimaliseerd om turbulentie te onderdrukken en drukschommelingen op elk niveau in evenwicht te brengen. Dit ontwerp zorgt voor een stabiel vacuümniveau tijdens continu werk of kleine veranderingen in de belasting, waardoor het risico wordt verkleind dat het opgezogen voorwerp losraakt.

•Flexibele aanpassing van de arbeidsomstandigheden

De kerncomponenten hebben een breed stroomtolerantiebereik en zijn compatibel met verschillende uitlaattegendrukken en lekkageomstandigheden. Het is vooral geschikt voor adsorptiewerkzaamheden van niet-standaard werkstukken met poreuze oppervlakken, complexe krommingen of sporen van luchtdoorlaatbaarheid.

•Snelle responseigenschappen

De voorcompressieholte en het stroomkanaal met lage traagheid werken samen om een vacuüm tot stand te brengen en vrij te geven in milliseconden. Het voldoet aan de toepassingsvereisten van frequent starten en stoppen in een snel automatiseringsritme en verkort de wachttijd van de cyclus.

•Modulaire functie-integratie

Het hoofdgedeelte reserveert een standaard gaspadinterface en installatiepositioneringsstructuur om de snelle integratie van een vacuümschakelaar, filtereenheid of geluiddempercomponent te ondersteunen. De functionele modules kunnen flexibel worden geconfigureerd op basis van de complexiteit van het systeem om de algehele complexiteit van de pijplijn te verminderen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：ZL1-serie meertraps vacuümejector

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Mondstukdiameter [mm] 1.9 1.5 Mondstukdiameter [mm] 1,9×2 1,5×2
    Standaard voedingsdruk [MPa] 0.35 0.50 Standaard voedingsdruk [MPa] Zonder ventiel 0.35 0.50
    Maximale vacuümdruk [kPa] Opmerking 1) -91 -93 Met ventiel 0.37 0.52
    Maximaal aanzuigdebiet [l/min (ANR)] 280 Maximale vacuümdruk [kPa] Opmerking 1) -91 -93
    300 Maximale inhalatiestroomsnelheid [l/min (ANR)] 580
    Luchtverbruik [l/min (ANR)] 150 135 Overname/ventilatiespecificaties 600
    Toevoerdrukbereik [MPa] 0,2~0,6 Luchtverbruik [l/min (ANR)] 300 270
    Bedrijfstemperatuurbereik [°C] -5 tot 50 (geen bevriezing of condensatie) Toevoerdrukbereik [MPa] 0,2~0,6
    Bedrijfsvloeistof Lucht Bedrijfstemperatuurbereik [℃] -5 tot 50 (geen bevriezing of condensatie)
    Trillingsweerstand [m/s²] Opmerking 2) 20 Bedrijfsvloeistof Lucht
    Slagvastheid [m/s²] Opmerking 3) 100 Trillingsweerstand [m/s²] Opmerking 2) 20
    Slagvastheid [m/s²] Opmerking 3) 100
    Opmerking 1) Waarden verkregen onder de meetomstandigheden van ons bedrijf bij standaard toevoerdruk. Deze waarden kunnen variëren afhankelijk van de atmosferische druk (klimaat, hoogte, enz.) of meetmethoden.
    Opmerking 2) 10 tot 500 Hz, 2 uur in elk van de X-, Y- en Z-richtingen (geen stroomvoorziening, initiële waarden).
    Opmerking 3) 3 keer in elk van de X-, Y- en Z-richtingen (geen voeding, initiële waarden).

    Specificaties toevoerklep en breekklep
    Model ZL3-JSY3140
    Reactietijd (bij 0,5 MPa) Minder dan 27 ms Opmerking 1)
    Maximale bedrijfsfrequentie 5 Hz
    Handmatige bediening Niet-vergrendelend duwtype
    Nominale spanning van de spoel DC24V
    Toegestane spanningsschommelingen ±10% van nominale spanning
    Stroomverbruik 0,4 W

    Specificaties manometer
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Druk eenheid kPa inHg en psi worden samen gebruikt om aan te geven
    Drukbereik -100~100kPa -30inHg~14psi
    Verbindingsdraad R1/8 NPT1/8
    Nauwkeurigheid Vacuümzijde ±3% V.S., positieve drukzijde ±5% V.S.
    Gewicht 30g

    Uitlaatgeluid (referentiewaarde)
    Model ZL3 ZL6
    Uitlaatgeluid [dB(A)] 68

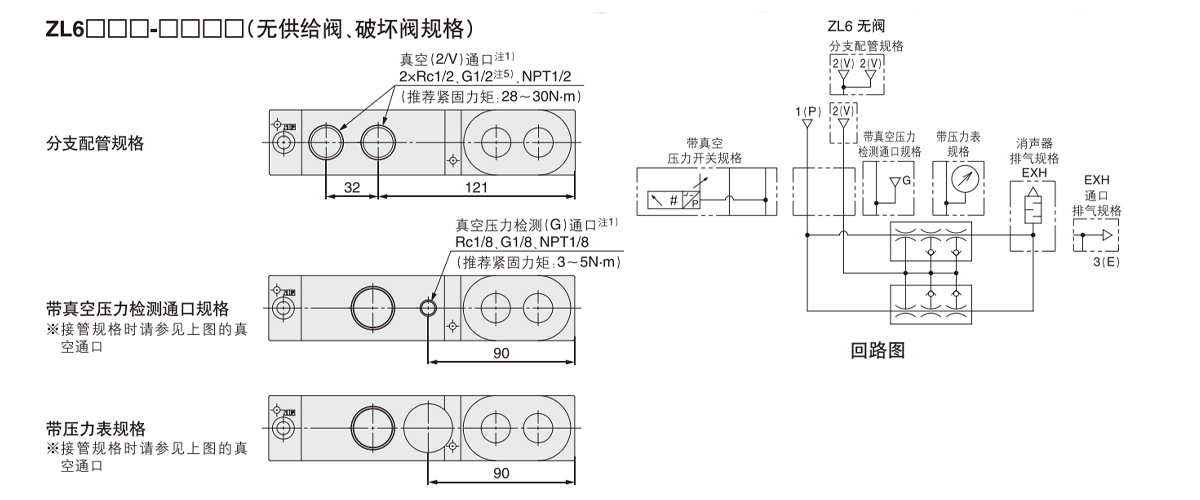

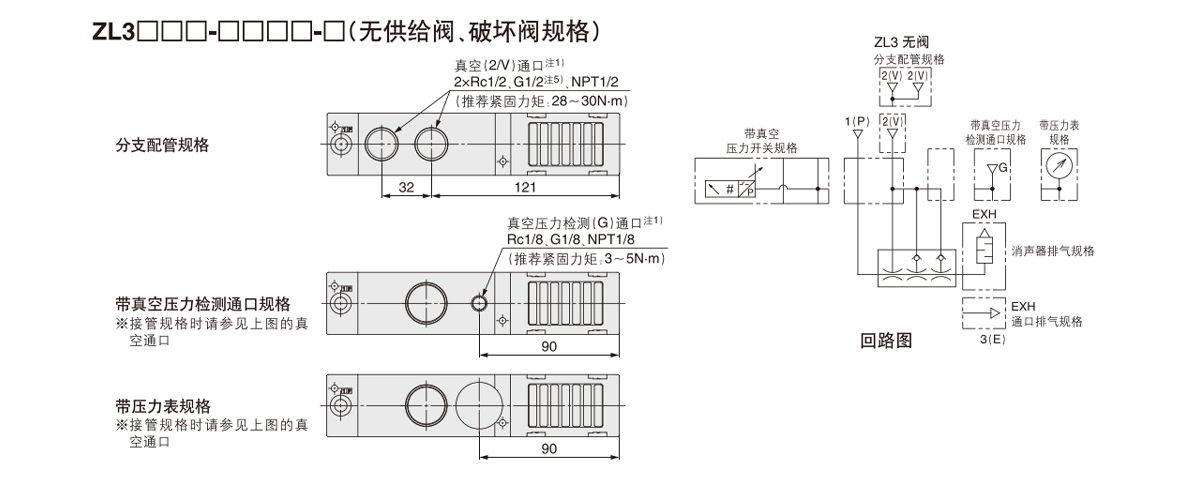

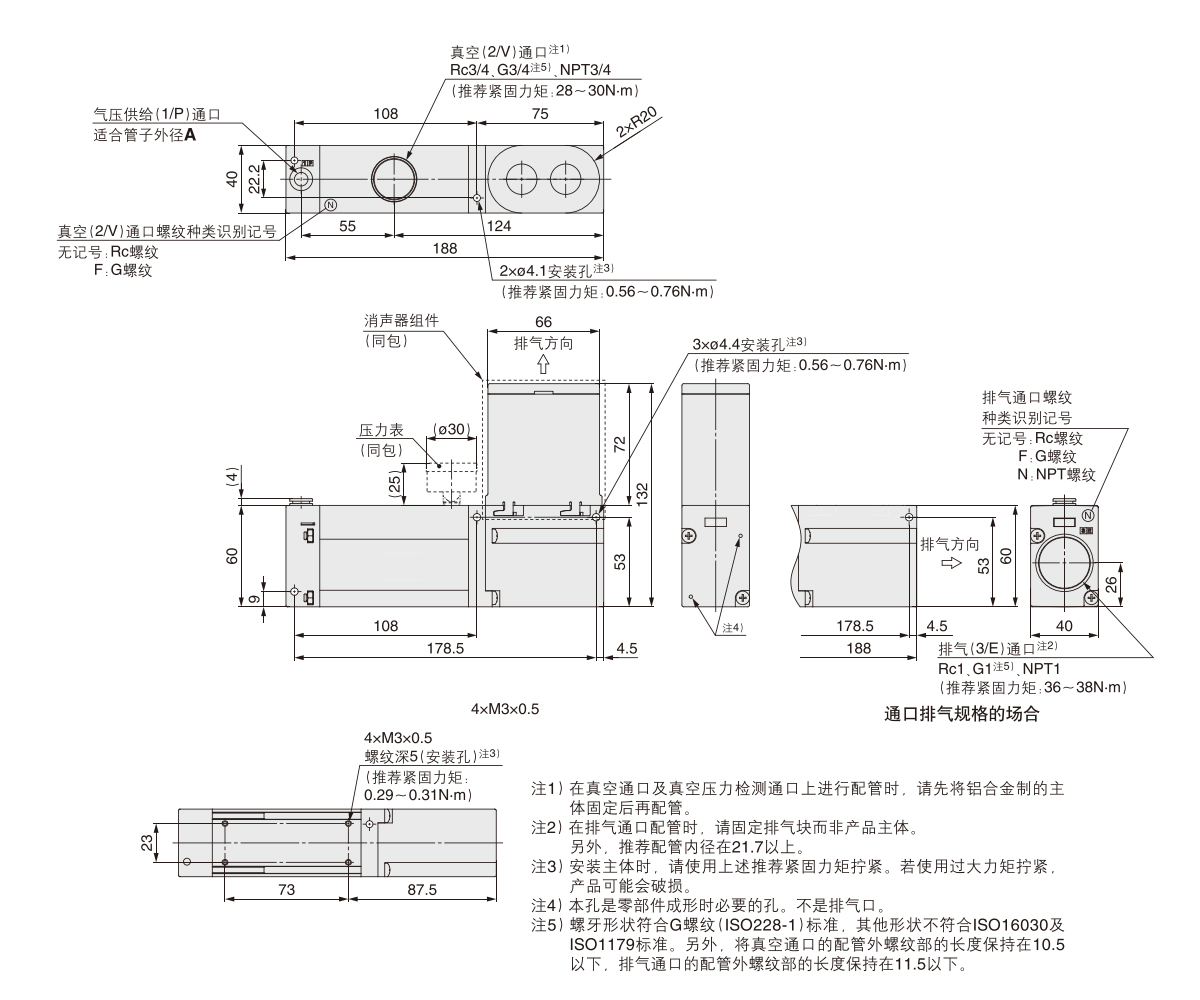

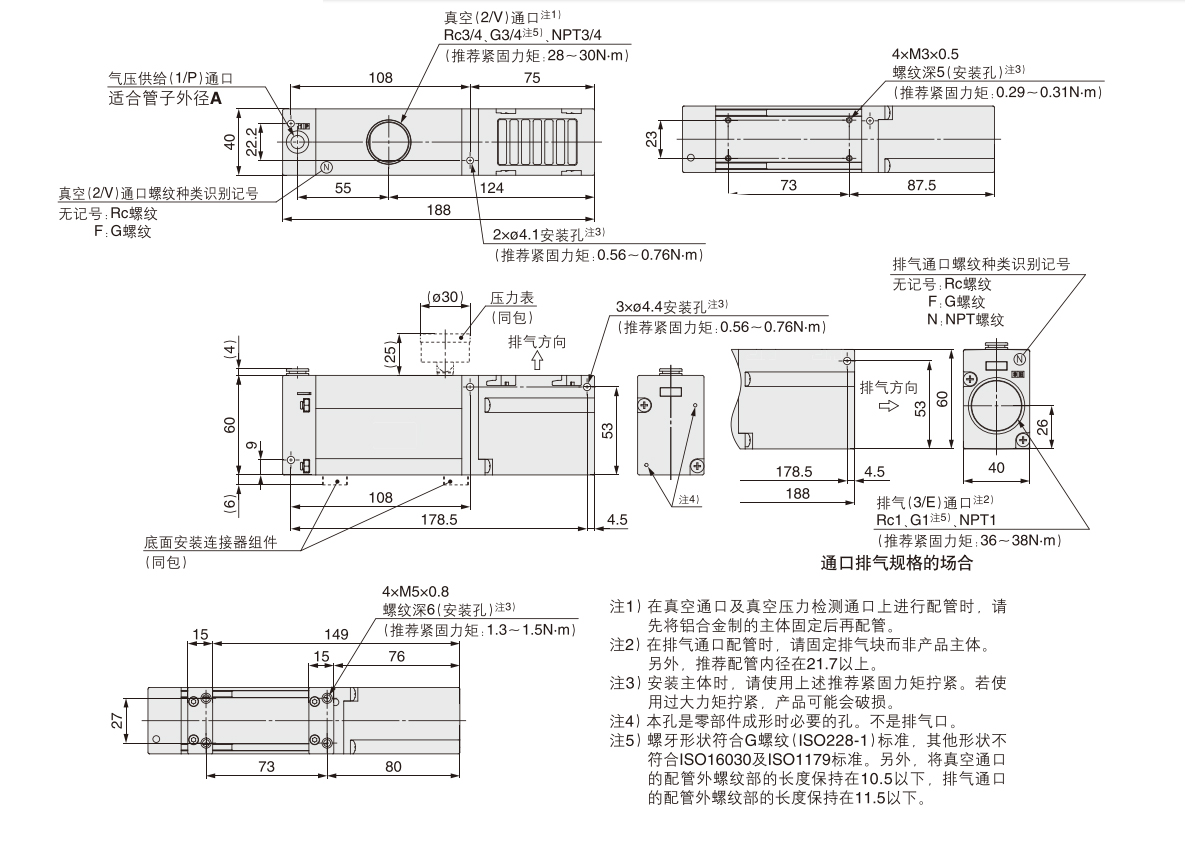

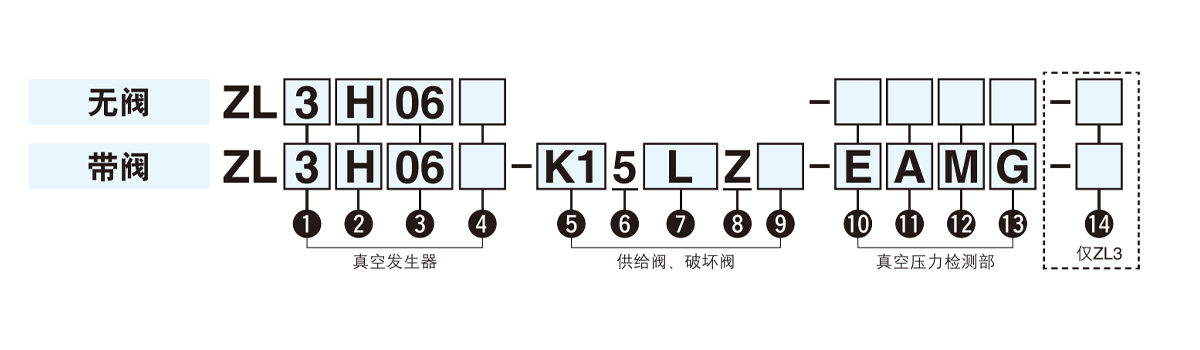

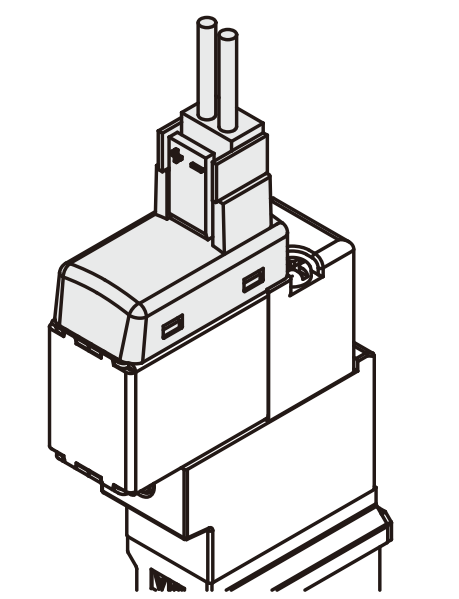

  • ① Maximaal aanzuigdebiet ② Standaard toevoerdruk ④Uitlaatspecificaties ⑦Draaduitvoermethode
    3 300L/min(ANR)※1 H 0,50 MPa Ongemarkeerd Uitlaatdemper L-vormig stopcontacttype
    6 600L/min(ANR)※1 P Open uitlaat
    ※1 Bij het aansluiten van leidingen en ontluchten

    L: Draadlengte 0,3 m

    ③ Vacuümpoort (2/V)/toevoerpoort (1/P), geschikt voor buitendiameter van de buis
    Markeer Vacuüm (2/V) ontluchting Voeding (1/P) Via poort
    06 Rc3/4 Rechte aansluiting 8 mm
    04 2×Rc1/2 (specificaties voor onderverdeelleidingen)
    06L G3/4 Bochtaansluiting 8 mm
    04L 2×G1/2 (specificaties voor aftakleidingen)
    ⑤ Combinatie van toevoerklep en breekklep ⑩Afdeling vacuümdruktesten
    K1 Toevoerklep (N.C.), breekklep (N.C.) Ongemarkeerd Geen
    ⑥Nominale spanning GN Met vacuümdruktestpoort (G):
    5 DC24V
    G Manometer
    ⑧ Indicatielampje en overspanningsbeveiligingscircuit
    Z Met indicatielampje en overspanningsbeveiligingscircuit E Vacuümdrukschakelaar (vacuüm 2 uitgangen)
    ⑨Handmatige bediening F Vacuümdrukschakelaar (gemengd 2 uitgangen)
    Ongemarkeerd Niet-vergrendelend duwtype

    ⑩Alleen van toepassing wanneer E/F/V is geselecteerd in het gedeelte vacuümdrukdetectie.
    ⑪Uitvoerspecificaties Alleen van toepassing op ZL3
    A NPN open collector ⑭Optionele items
    Ongemarkeerd Geen opties beschikbaar
    B PNP open collector
    B Connectormontage voor montage aan de onderzijde※9 (inbegrepen in pakket)
    ⑫Eenheidsspecificaties

    ※9

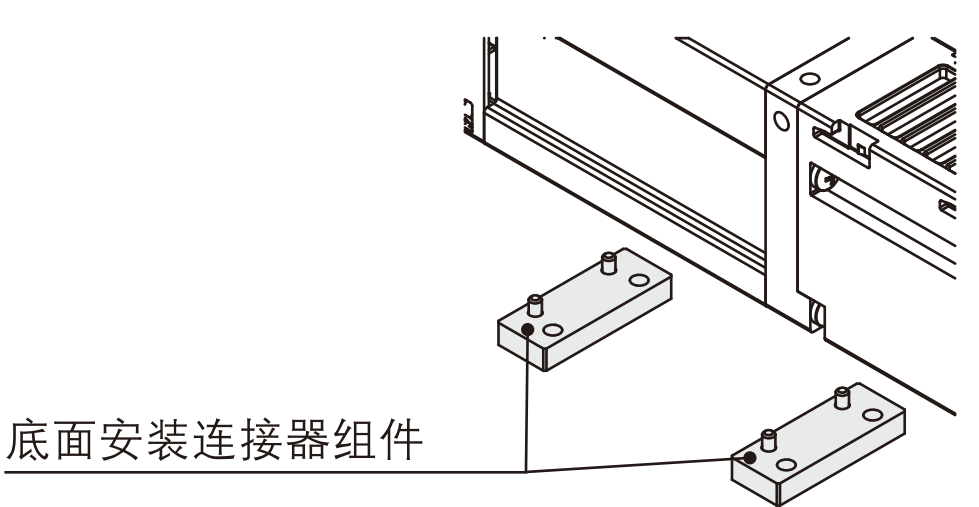

    Voor aanpassing aan connectorconstructies met een schroefmontageafstand van 27 mm op het onderoppervlak van het vorige model ZL212. Vereist bij vervanging van het vorige model ZL212 met montage aan de onderkant. (2 stuks per set, inclusief 4 schroeven). Montagegaten aan de zijkant zijn uitwisselbaar, zelfs zonder opties.

    Ongemarkeerd Met eenheidconversiefunctie
    M SI-eenheid vast (kPa)
    P Met eenheidconversiefunctie (initial value psi)※10
    ⑬Draadspecificaties
    Ongemarkeerd Losgekoppelde draad
    G Bedrading met stekker (2 m lang) (zelfde pakket)

  • Onderdelen

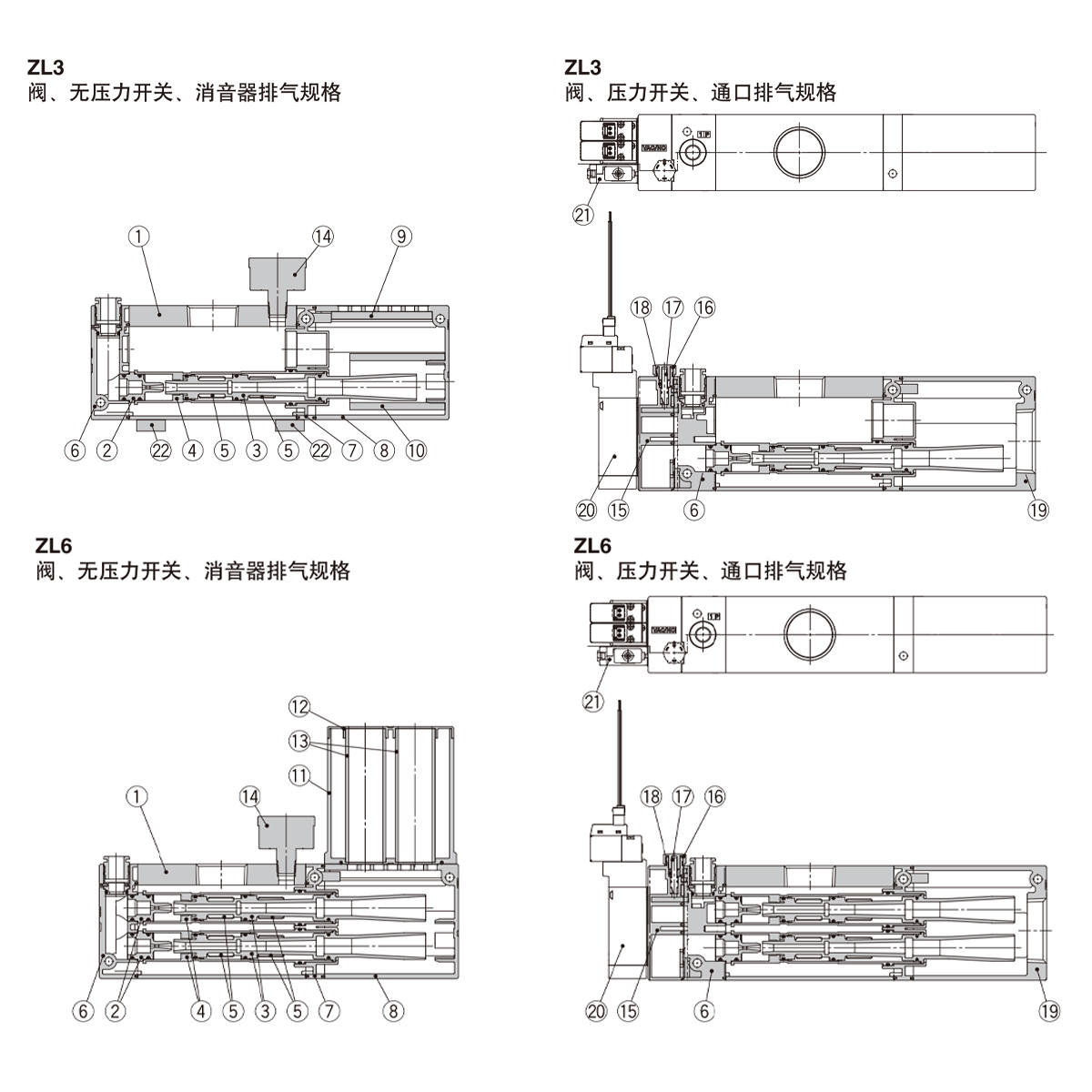

    Nummer Naam Materiaal Let op Nummer Naam Materiaal Let op
    1 Hoofdgedeelte "Aluminiumlegering
    (geanodiseerd)"     		- 14 Manometer - -
    15 Ventiel plaat PBT -
    2 Mondstuk POM - 16 Handwiel POM -
    3 Laval mondstuk PBT 17 Naaldventiel PBT -
    4 Bijlage POM 18 Naaldventiel guide rod Messing (stroomloos vernikkelen) -
    5 Eenrichtingsklep FKM -
    6 Voorste connector PBT - 19 Blok met doorgaand gat Aluminiumlegering (verchroomd, gecoat) -
    7 Achterste connector PBT -
    8 Geluiddemperschaal 1 PBT - 20 Toevoerklep, breekklep - -
    9 Materiaal geluiddemper 1 Hars 21 Vacuüm drukschakelaar - -
    10 Geluiddempermateriaal 2 Niet-geweven stof 22 Montage connector onderaan Messing (stroomloos vernikkelen) -
    11 Geluiddemperbehuizing 2 PBT - -
    12 Demperafdekking POM 23 Afdichtingsmateriaal (O-ringen enz.) HNBR/NBR -
    13 Geluiddempermateriaal 3 Niet-geweven stof (Niet verwijderbaar, uitlaatdemper moet worden vervangen) 24 Montage schroeven Staal (driewaardig chromaat) -
    - - - -

    De luchtdruktoevoerpoort (1/P) is geschikt voor de buitendiameter van de buis.
    A Laat de kleur van de mouw los
    ZL3[ □□ 8 Lichtgrijs

    De luchtdruktoevoerpoort (1/P) is geschikt voor de buitendiameter van de buis.
    A Laat de kleur van de mouw los
    ZL6  □ 8 Lichtgrijs

Gerelateerde producten

Blog & Nieuws

Ons laatste nieuws &
