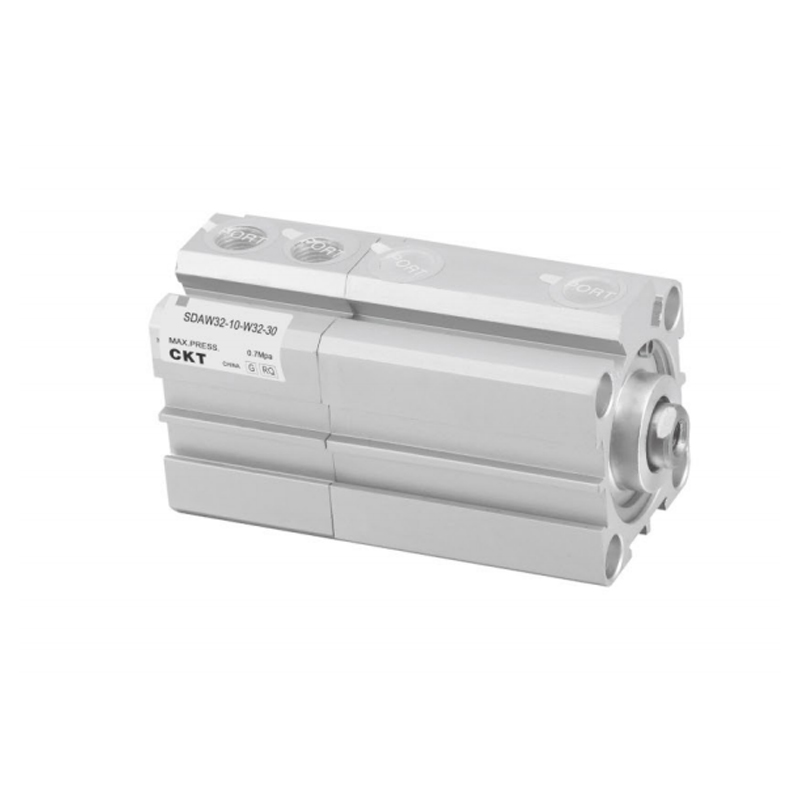

SDAW-serie dunne dubbelassige cilinder met meerdere posities
  • SDAW-serie dunne dubbelassige cilinder met meerdere posities
Dunne cilinder

SDAW-serie dunne dubbelassige cilinder met meerdere posities

De dunne dubbelassige meerpositiecilinder uit de SDAW-serie is een dunne cilinder die is ontworpen voor hoge ruimte-efficiëntie en vereisten voor meerdere stations. De geleidingsstructuur met twee assen en de parkeermogelijkheid op meerdere posities optimaliseren de compactheid van de lay-out van de apparatuur en de zekerheid van het bewegingspad aanzienlijk.

(1) Ultradun lichaamsontwerp
Door de diktelimiet van traditionele cilinders te doorbreken, is de axiale maat sterk gecomprimeerd, geschikt voor integratie van automatiseringsmodules met strikte ruimtebeperkingen.

(2) Dubbelzijdige stijve geleidestangstructuur
De parallel geconfigureerde geleidingsstangen met hoge sterkte onderdrukken effectief het afbuigmoment van de zuigerstang en zorgen voor de trajectnauwkeurigheid van de eindeffector onder complexe belastingen.

(3) Programmeerbaar parkeren op meerdere posities
Ondersteunt nauwkeurige vergrendeling en herhaalde positionering van meer dan twee vooraf bepaalde posities binnen het rijbereik via externe remeenheden of klepgroepconfiguraties.

(4) Zeer aanpasbare actuator
Er zijn optionele magnetische schakelslots en gediversifieerde montage-interfaces (onder-/eindflenstype) beschikbaar om te voldoen aan de mechanische/elektrische integratievereisten van reguliere automatiseringsplatforms.

(5) Lichtgewicht dynamische respons
Het interne stroompad en de zuigerconstructie van de cilinder zijn geoptimaliseerd om de frequentie van de heen en weer gaande beweging te verhogen, terwijl de uitgaande stuwkracht behouden blijft om te voldoen aan de eisen van slagintensieve werkomstandigheden.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：SDAT-serie dunne cilinder met meerdere posities

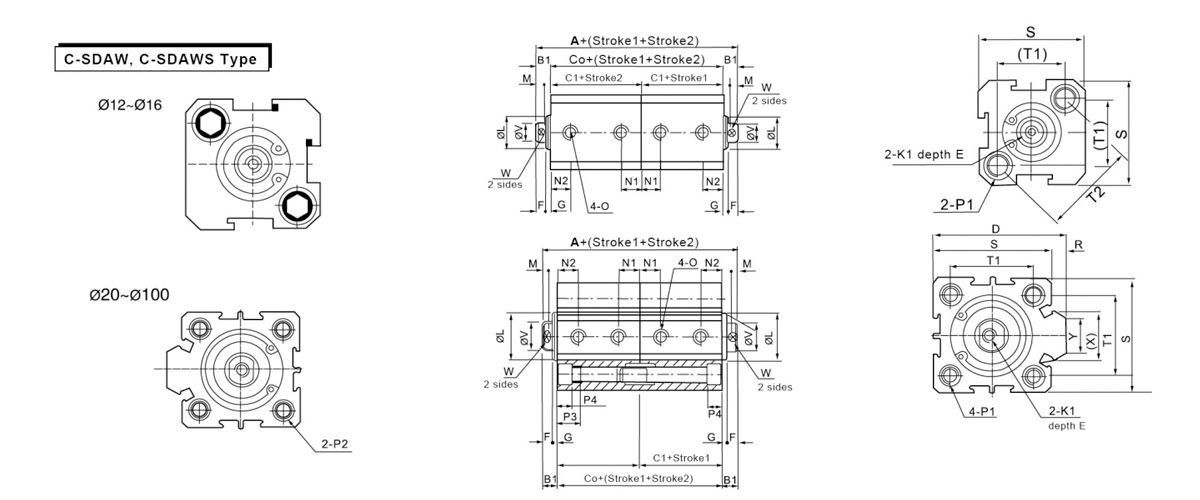

  • Vorm Zonder automatische schakelaar Met automatische schakelaar B1 D E F G K1 L M N1 N2
    sormgrootte A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Boringmaat
    ISymbool     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 draad M5×0,8 doorgaand gat: φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6.5 draad M5×0,8 doorgaand gat: 4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Beide zijden: φ6,5 draad M5×0,8 doorgaand gat: φ4,2 Beide zijden: φ6.5 doorgaand gat: φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide zijden: φ8.2 draad M6×1.0 doorgaand gat: φ4.6 Beide zijden: φ8.2 doorgaand gat: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide zijden: φ8.2 draad M6×1.0 doorgaand gat: φ4.6 Beide zijden: φ8.2 doorgaand gat: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide zijden: φ10 draad M8×1.25 doorgaand gat: φ6.5 Beide zijden: 10 doorgaand gat: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide zijden: Φ11 draad M8×1.25 doorgaand gat: φ6.5 Beide zijden: φ11 doorgaand gat: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide zijden: Φ11 draad M8×1.25 doorgaand gat: φ6.5 Beide zijden: Φ11 doorgaand gat: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Beide zijden: φ14 draad M12×1,75 doorgaand gat: φ9,2 Beide zijden: φ14 doorgaand gat: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Beide zijden: φ17,5 draad M14×2doorvoergat: φ11,3 Beide zijden: φ17,5 doorgaand gat: 14,2 30 13 10 114 90 - 32 27 35 26
