Standaardcilinder uit de SU-serie (geen trekstangtype) Leveranciers

Thuis / Producten / Luchtcilinder / Standaard cilinder / Standaardcilinder uit de SU-serie (geen trekstangtype)

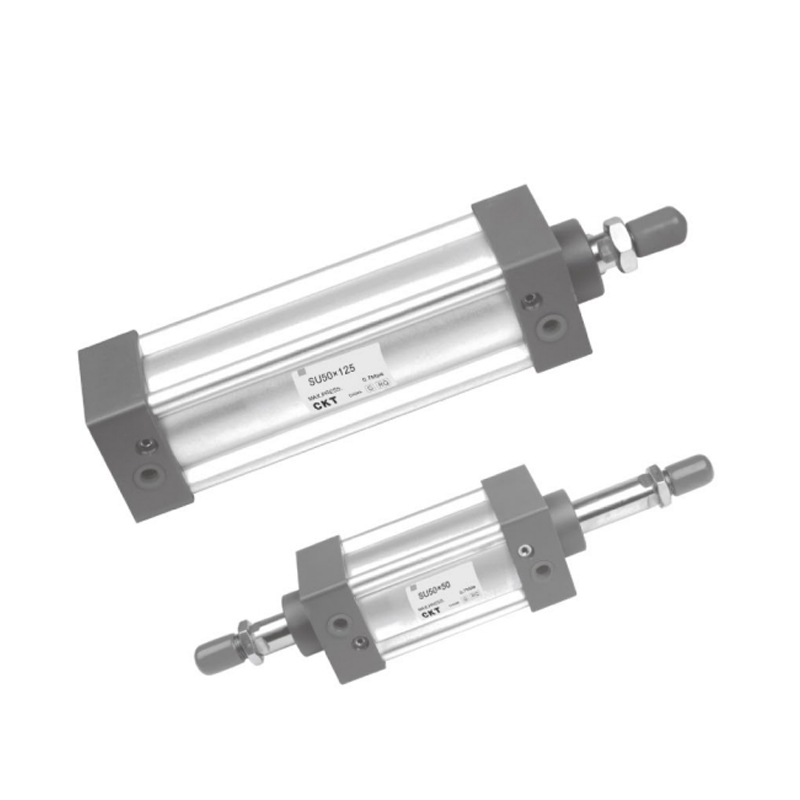

Standaardcilinder uit de SU-serie (geen trekstangtype)
  • Standaardcilinder uit de SU-serie (geen trekstangtype)
Standaard cilinder

Standaardcilinder uit de SU-serie (geen trekstangtype)

1. De zuigerafdichting heeft een speciaal gevormde bidirectionele afdichtingsstructuur met compacte afmetingen en olieopslagfunctie;
2. De aluminium buis is een M-vormige buis zonder trekstang en heeft goede corrosiewerende prestaties;
3. Vergeleken met ISO15552-standaardcilinders is de lengte van cilinders uit de SU-serie met dezelfde cilinderdiameter kleiner;
4. De aanpassing van de cilinderbuffer is stabiel;
5. De cilinderinstallatieaccessoires worden gedeeld met cilinders uit de SC-serie;
6. De selectie van hittebestendige afdichtingsmaterialen kan de normale werking van de cilinder onder omstandigheden van 150 ° C garanderen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Standaardcilinder uit de SI-serie (geen trekstangtype)
VOLGENDE：Standaardcilinder uit de MBB-serie
  • Boringmaat (mm) 32 40 50 63 80 100
    Actie Dubbelwerkend
    Vloeistof Lucht (te filteren door 40μm filterelement)

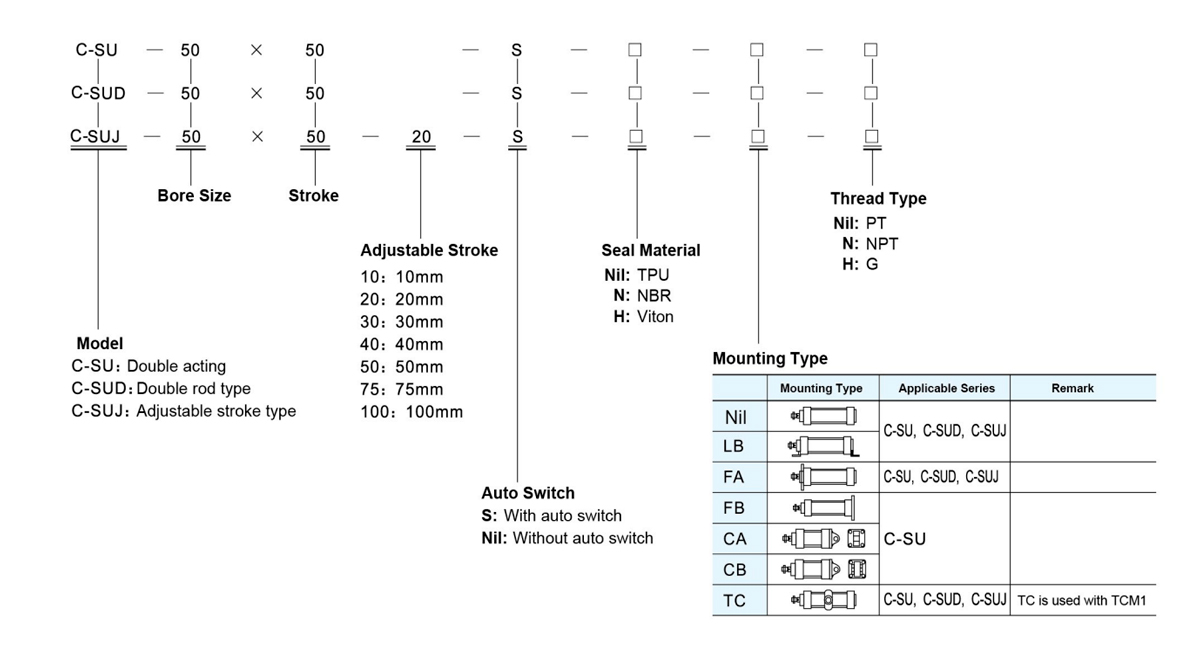

    Montage
    Typ     		C-SU-serie Bacis FA FB CA CB LB TC TCM1
    C-SUD, C-SUJ-serie Bacis FA LB TC TCM1
    Bedrijfsdrukbereik 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Bewijsdruk 1,5 MPa (215 psi)
    Bedrijfstemperatuur (℃) -20~80
    Bedrijfssnelheidsbereik (mm/s) 30~800
    Tolerantie slaglengte 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Kussen Verstelbaar kussen
    Kussen Stroke 21 28 29
    *Poortgrootte PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- en G-schroefdraadtypes zijn beschikbaar voor de verbinding.

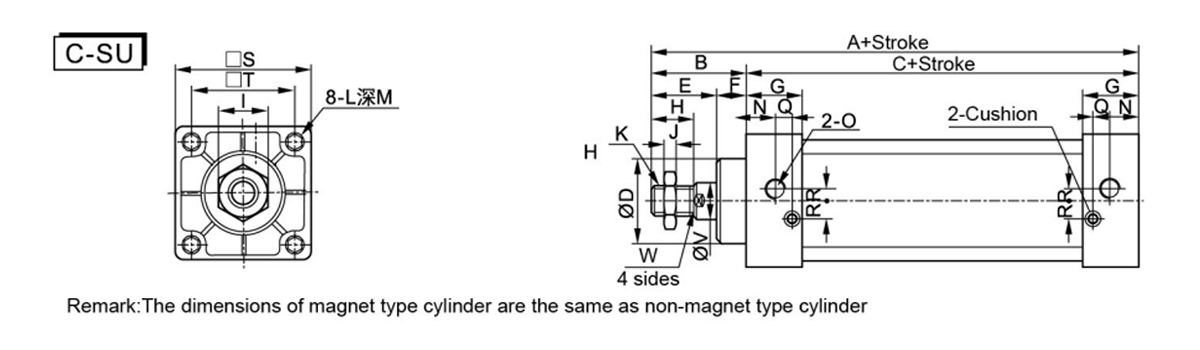

  • Boringmaat/symbool A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

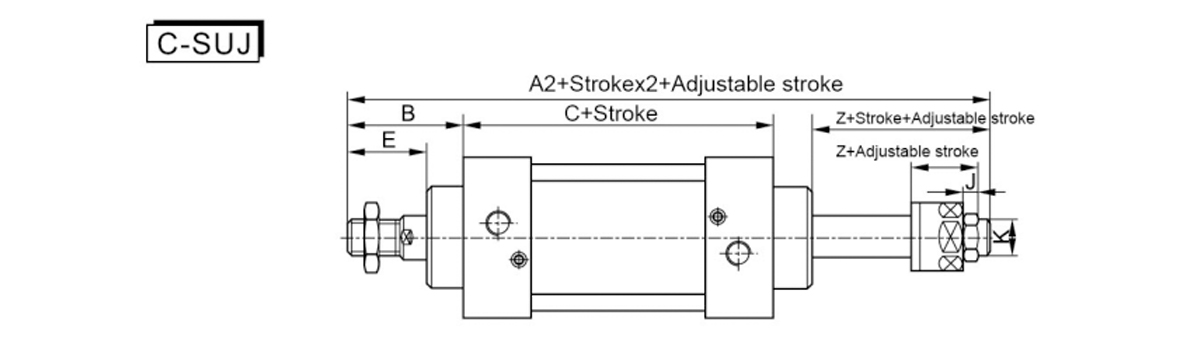

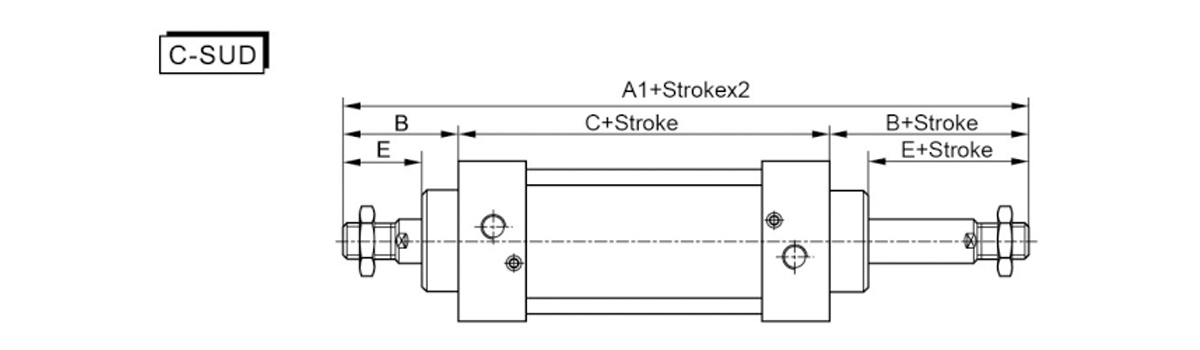

    Boringmaat/symbool A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Opmerking: 1. De afmetingen van de cilinder van het magneettype zijn hetzelfde als die van het niet-magneettype; 2. Dezelfde maat als het standaard C-SU-type voor het model laat de maat niet zien.

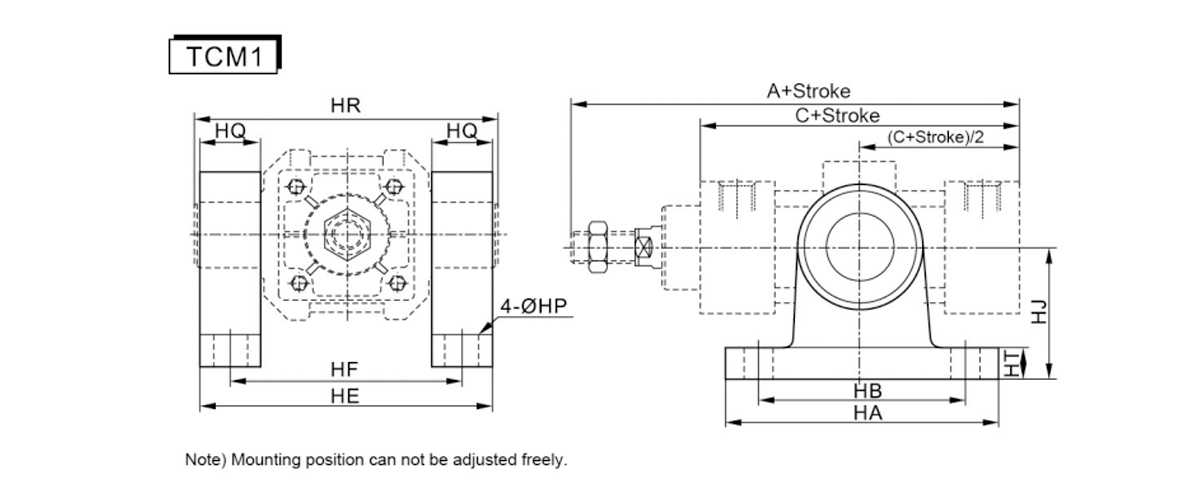

    Boringmaat/symbool A C H.A HB HIJ HF PK Hoofdkwartier HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

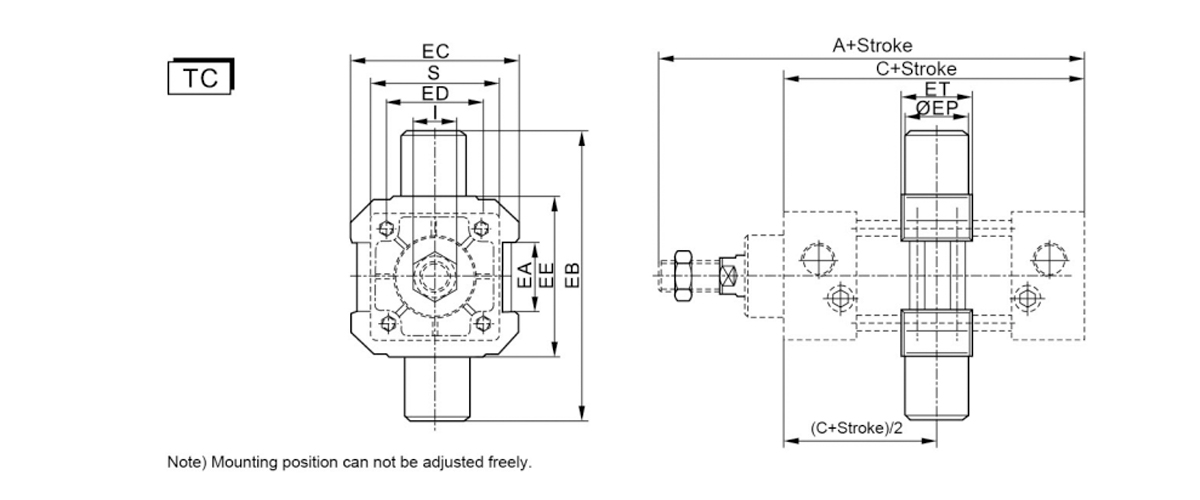

    Boringmaat/symbool A C EA EB EG ED EE EP EN I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    De inbouwmaten van andere opzetstukken zijn exact hetzelfde als die van de cilinders uit de C-SC-serie.
