SE-serie standaardcilinder (geen trekstangtype) Leveranciers

Thuis / Producten / Luchtcilinder / Standaard cilinder / SE-serie standaardcilinder (geen trekstangtype)

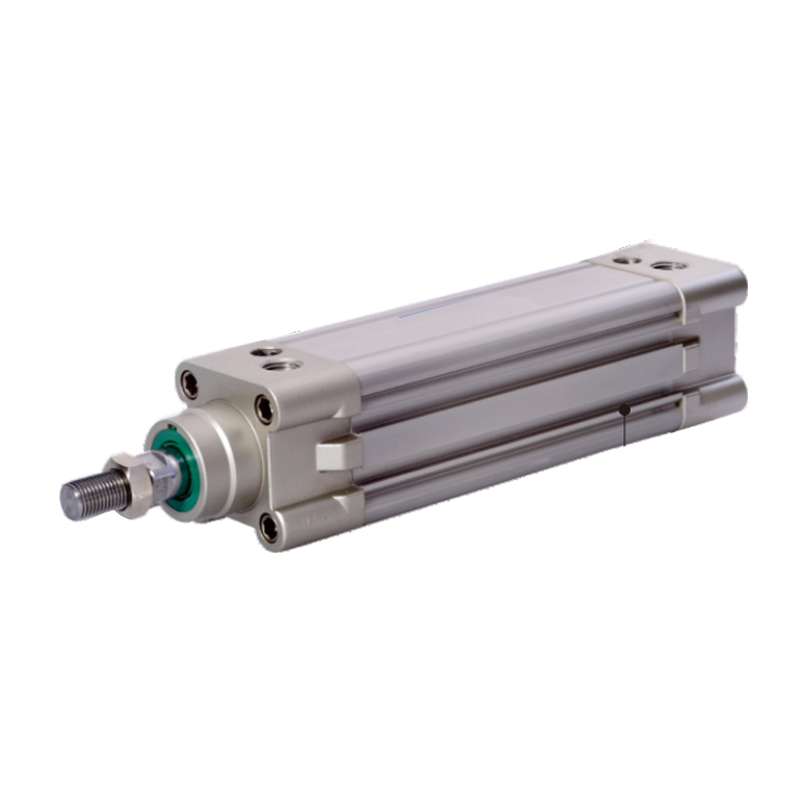

SE-serie standaardcilinder (geen trekstangtype)
  • SE-serie standaardcilinder (geen trekstangtype)
Standaard cilinder

SE-serie standaardcilinder (geen trekstangtype)

1. De zuigerafdichting heeft een speciaal gevormde tweerichtingsafdichtingsstructuur met compacte afmetingen en olieopslagfunctie;
2. Vierkante aluminium buis, geen trekstang, goede corrosiewerende prestaties;
3. De aanpassing van de cilinderbuffer is stabiel;
4. Klanten kunnen kiezen uit cilinders en cilinderinstallatieaccessoires met verschillende specificaties.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Standaardcilinders uit de CA2-serie
VOLGENDE：Standaardcilinder uit de SI-serie (geen trekstangtype)
  • Binnendiameter (mm) 32 40 50 63 80 100 125
    Bedrijfsmodus Reciprocerend type
    Werkend medium Lucht (gefilterd door een filter van 40 μm)

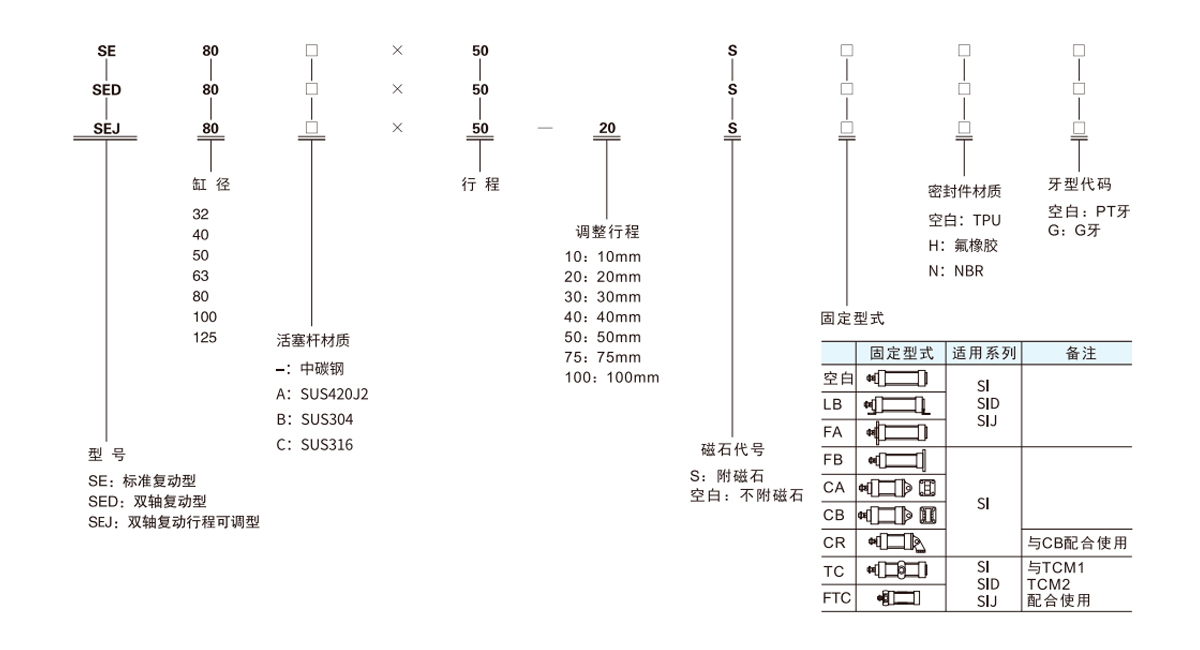

    Vast soort SE-serie Basistype FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D-, SE J-serie Basistype FA LB TC TCM1 TCM2 FTC
    Bedrijfsdrukbereik 0,15 ~ 1,0 MPa (22 ~ 145 psi) (1,5 ~ 10,0 bar)
    Gegarandeerde drukweerstand 1,5 MPa (215 psi) (15 bar)
    Werktemperatuur °C -20 ~ 70
    Bedrijfssnelheidsbereik mm/s 30~800 30~500
    Reistolerantiebereik 0~250 60251~1000 151001~1500 20
    Buffertype Verstelbare buffer
    Bufferslag mm 27 30 36 40
    *Overnamediameter PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- en G-schroefdraadtypes zijn beschikbaar voor de verbinding.

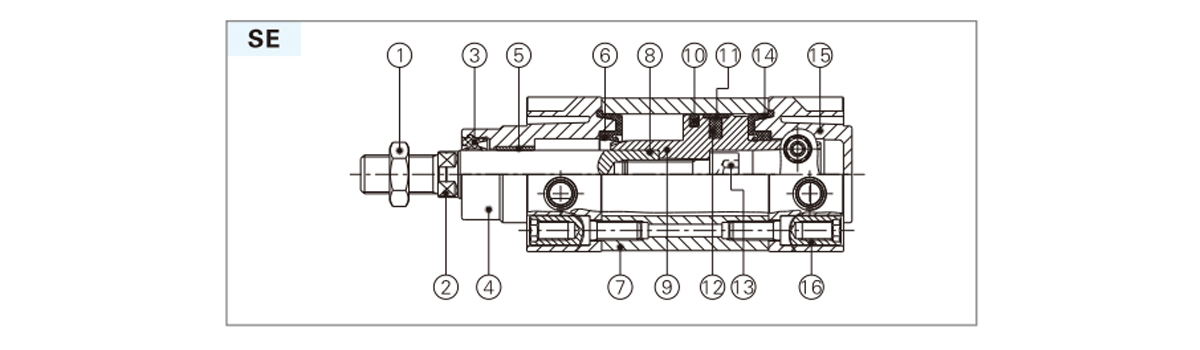

  • Naam Materiaal Naam Materiaal
    1 Noot Koolstofstaal/roestvrij staal 9 Zuiger Aluminiumlegering
    2 Zuiger rod S45C hardverchroomde slijpstaaf 10 Zuiger O-ring TPU
    Roestvrij staal Slijtvast materiaal
    3 O-ring voordeksel TPU 11 Draagring Kunststof (φ100 of minder)
    4 Voorblad Aluminiumlegering 12 Magneet Rubber (overig)
    5 Bus Slijtvast materiaal 13 Zeskantbout Koolstofstaal
    6 Buffer O-ring TPU 14 Bufferafdichtingskussen TPU
    7 Cilinder lichaam Aluminiumlegering 15 Achteromslag Aluminiumlegering
    8 Zuiger rod O-ring NBR 16 Steunmoer Koolstofstaal/roestvrij staal

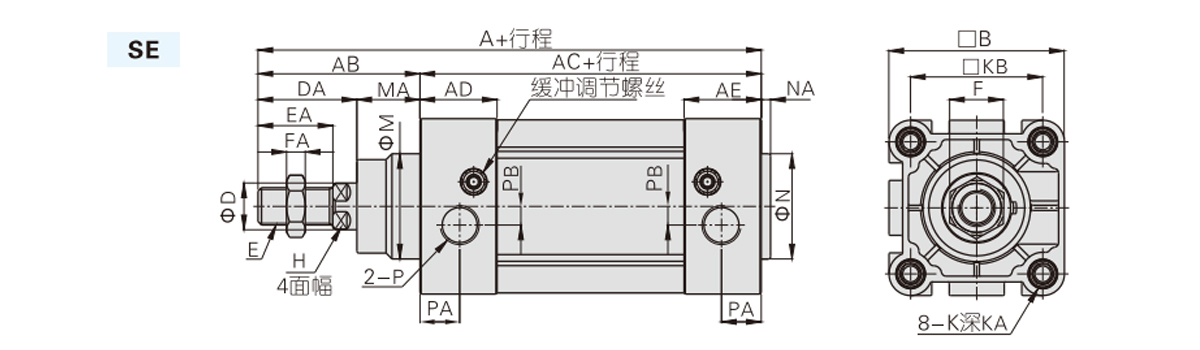

    Cilinderdiameter/symbool A AB AC ADVERTENTIE AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Let op: De afmetingen van het magnetische type en het niet-magnetische type zijn hetzelfde.

    Cilinderdiameter/symbool A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Let op: De afmetingen van magnetische en niet-magnetische typen zijn hetzelfde. Niet gespecificeerde afmetingen zijn hetzelfde als de SI-standaardtypen.
