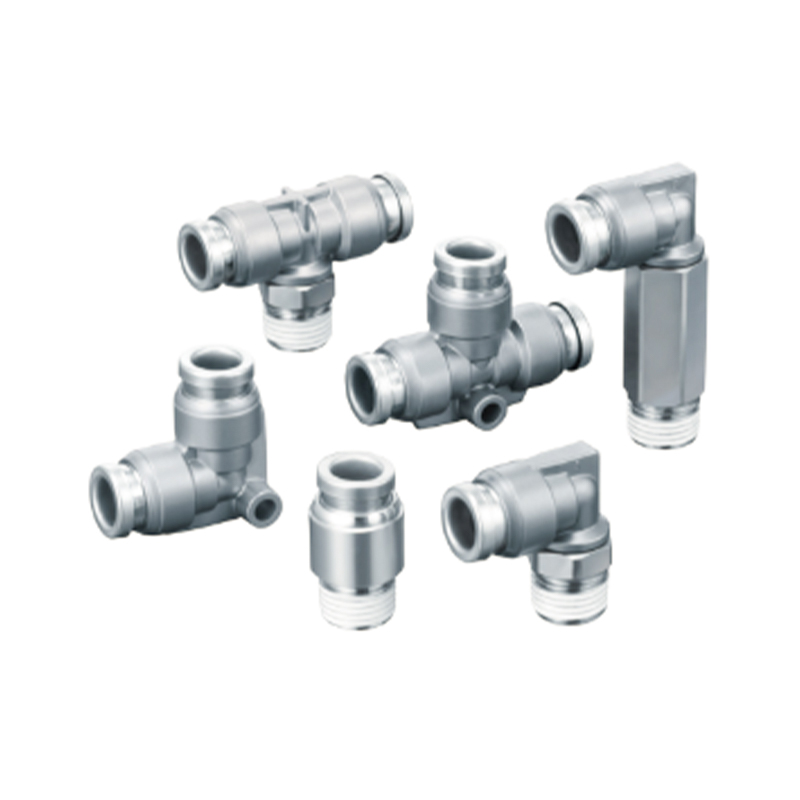

KQB2-serie roestvrijstalen one-touch-fitting
  • KQB2-serie roestvrijstalen one-touch-fitting
Roestvrijstalen One Touch-fitting

KQB2-serie roestvrijstalen one-touch-fitting

De roestvrijstalen one-touch fitting uit de KQB2-serie maakt gebruik van hoogwaardige roestvrijstalen geïntegreerde giettechnologie, die speciaal is ontworpen voor vloeistoftransmissiescenario's die snelle demontage en betrouwbare afdichting vereisen en voldoen aan de uitgebreide eisen van reinheid en duurzaamheid in industriële omgevingen.

Kernfuncties
Materiaalstabiliteit: De volledig roestvrijstalen structuur heeft een natuurlijke corrosieweerstand, vermijdt het risico van mediumverontreiniging en past zich aan zuur-base-omgevingen en temperatuur- en drukschommelingen aan
Onmiddellijk vergrendelingsmechanisme: Push-pull eenrichtingsslotontwerp realiseert een blinde werking, en de ingebouwde zelfcompenserende afdichtring elimineert lekkagerisico's
Uitbreiding van systeemcompatibiliteit: Ondersteunt modulaire serieschakeling van meerdere buisdiameters, waardoor flexibele configuratie van aftakkingsknooppunten in complexe pijpleidingen mogelijk is
Optimalisatie van onderhoudskosten: De gereedschapsloze demontage- en montagefunctie verkort de stilstandtijd van apparatuur aanzienlijk, en de borgveerstructuur kan onafhankelijk worden vervangen om de onderhoudskosten te verlagen

E-mail: manager@cktworld.com
Downloaden
VORIGE：KQG2-serie SUS316 roestvrijstalen one-touch-fitting
VOLGENDE：Geen volgend artikel
  • Specificaties
    Vloeistof gebruikt Lucht, water, stoom
    Drukbereik Opmerking 2) -100 kPa tot 1 MPa Opmerking 3)
    Druktestdruk 3,0 MPa
    Omgevingstemperatuur en vloeistoftemperatuur Opmerking 4) -5 tot 150°C (maar niet bevroren) Opmerking 3)
    Vet gebruikt Geen vetspecificatie
    Afdichten van onderdelen met schroefdraad Met kit
    Opmerking 1) Water kan niet worden gebruikt met zachte nylon slangen.
    Opmerking 2) Aangezien de lekkage niet nul is, vermijd het gebruik van vacuümonderhoud voor lekkagetests, enz. Opmerking 3) Controleer het werkdrukbereik en het bedrijfstemperatuurbereik van de leidingen.
    Opmerking 4) Installeer een voering onder de volgende omstandigheden (behalve □3.2).
    ·Bij gebruik in omgevingen of met vloeistoffen die onderhevig zijn aan plotselinge temperatuurschommelingen.
    ·Bij gebruik bij hoge temperaturen.

    Geschikt voor pijpen
    Materiaal buis FEP, PFA, nylon, zacht nylon Opmerking 1), polyurethaan, polyolefine
    Buitendiameter buis Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Voering ingestelde temperatuuromstandigheden
    Buizen gebruikt Temperatuur
    FEP-buizen/TH-serie Boven 80°C
    PFA-buizen/TL-serie Boven 120°C
    Reserveonderdelen
    Naam Buitendiameter van de buis Model Materiaal
    Pakking 一 M-5G3 SUS316
    Speciale FKM
    Paneelmontagemoer Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

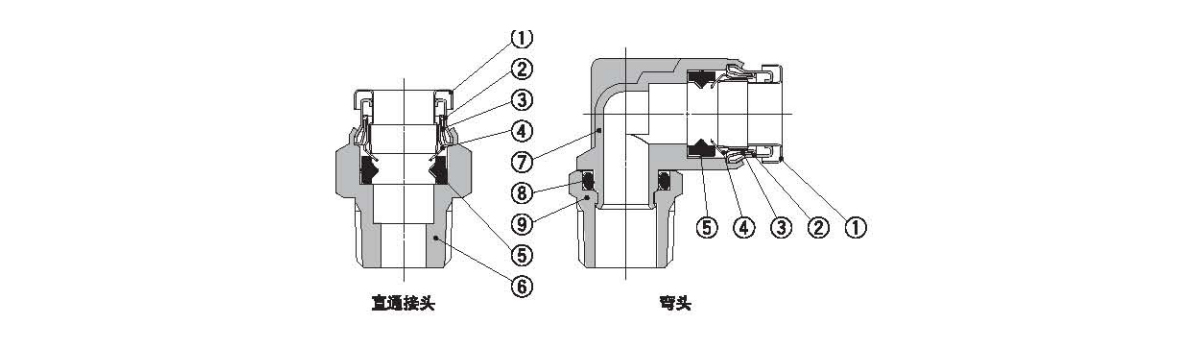

  • Nee. Naam Materiaal
    1 Laat de mouw los SUS304
    2 Geleidehuls 1 SUS304
    3 Geleidehuls 2 SU8304
    4 Lente clip SUS304
    5 Zegel Speciale FKM (fluorcoating)
    6 Recht connectorlichaam C3604 (stroomloos vernikkelen)
    7 Elleboog lichaam SU8316
    8 O-ring Speciale FKM (fluorcoating)
    9 Indrukknop C3804 (stroomloos beryllium-vernikkelen)

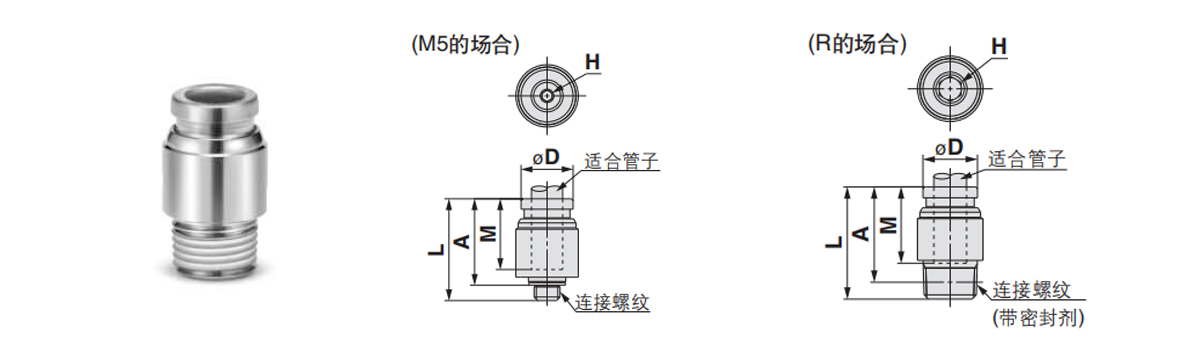

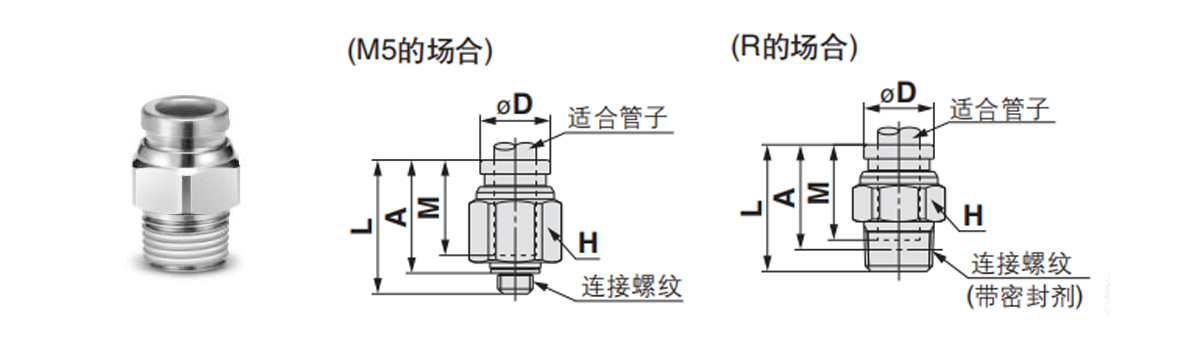

  • Rechte connector: KQB2H
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    R, M     		Model H
    (zeshoekige tegenoverliggende zijden)     		ØD Opmerking 1) L EEN※ M Opmerking 2) Effectief dwarsdoorsnedeoppervlak mm² Kwaliteit g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referentiematen na het indraaien van de schroef.
    Opmerking 1) Ø geeft de maximale diameter aan.
    Opmerking 2) Geeft de waarde aan bij gebruik van FEP-slangen.
    Ø16 geeft de waarde aan bij gebruik van alleen nylonslang.

    Rechte connector met zeskantbus: KQB2S
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    R, M     		Model H
    (zeshoekige tegenoverliggende zijden)     		ØD Opmerking 1) L EEN※ M Opmerking 2）Effectieve vergoeding Oppervlakte mm² Kwaliteit g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referentieafmetingen na het indraaien van de schroefdraad.
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-buizen.
    Ø16 geeft waarden aan bij gebruik van uitsluitend nylon buizen.

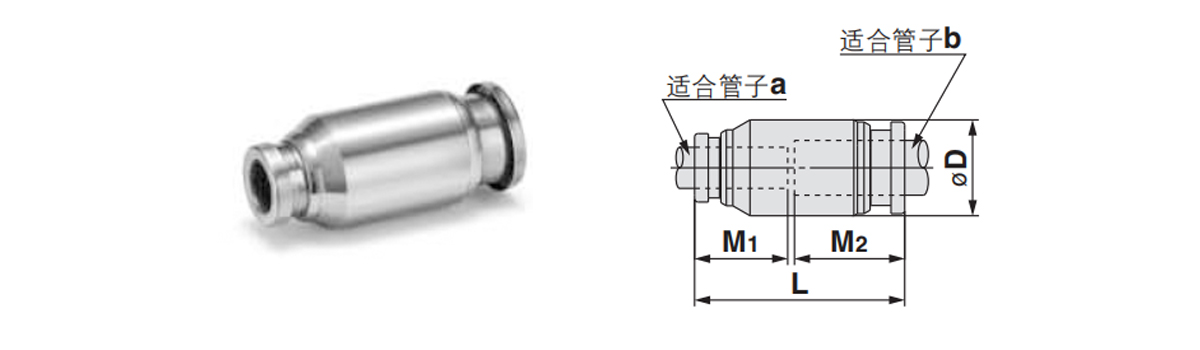

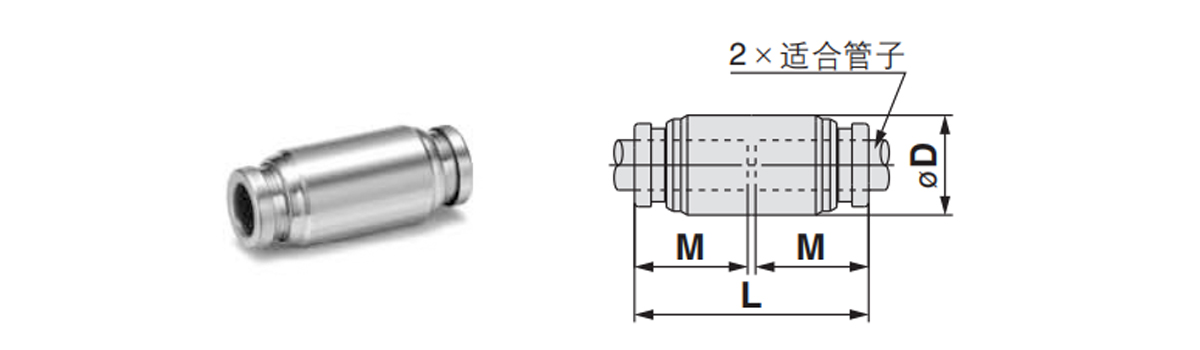

    Rechte connector: KQB2H
    Geschikt voor buisbuitendiameter mm Model ØD Opmerking 1) L M Opmerking 2) Effectief dwarsdoorsnedeoppervlak mm² Kwaliteit g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø16 geeft waarden aan bij gebruik van alleen nylonslang.

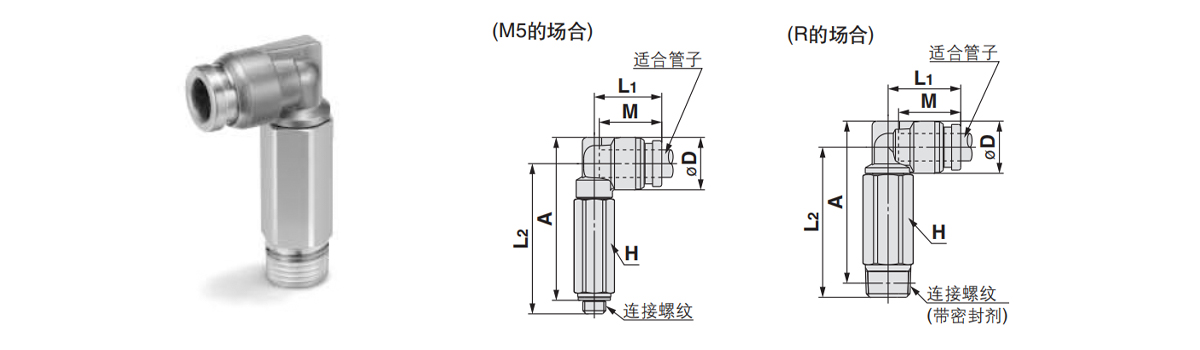

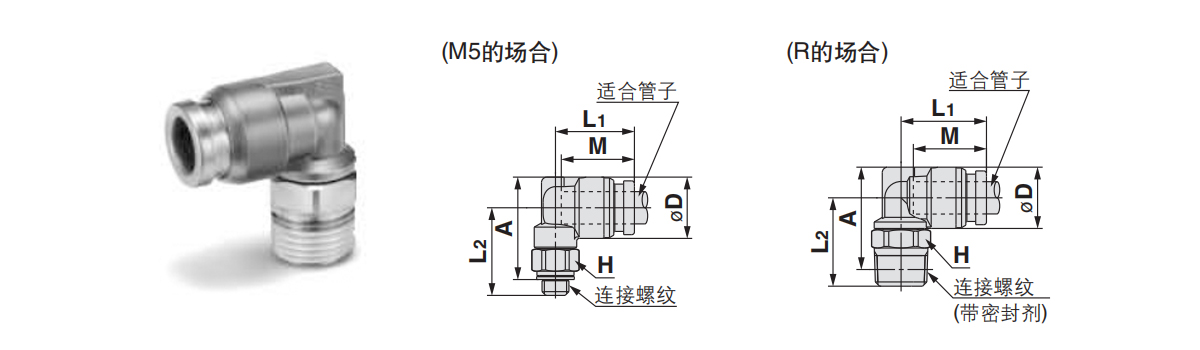

    Elleboog: KQB2L
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    R, M     		Model H
    (zeshoekige tegenoverliggende zijden)     		Opmerking 1)
    ØD     		L1 L2 EEN※ M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm 2     		Kwaliteit g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referentieafmetingen na het inschroeven van de R-schroefdraad.
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø16 geeft waarden aan bij gebruik van nylonslang.

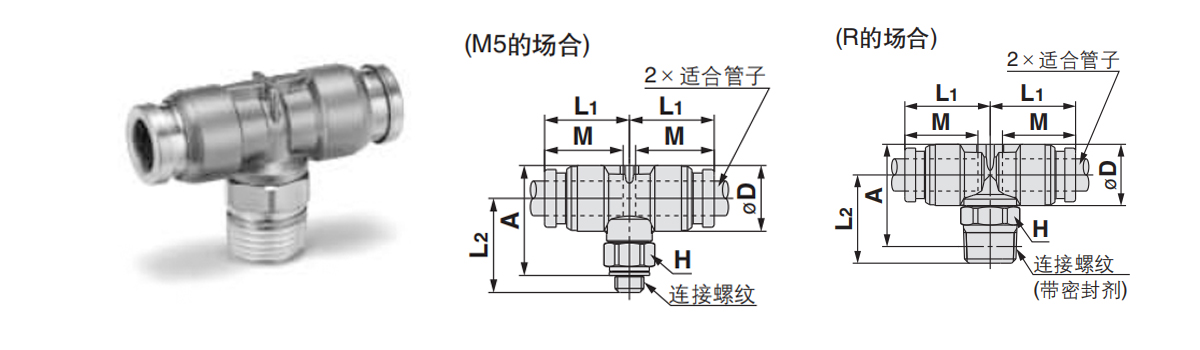

    T-vormige connector met dubbele buis: KQB2T
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    R, M     		Model H
    (zeshoekige tegenoverliggende zijden)     		Opmerking 1)
    ØD     		L1 L2 EEN※ M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referentieafmetingen na het inschroeven van de R-schroefdraad.
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø16 geeft waarden aan bij gebruik van alleen nylonslang.

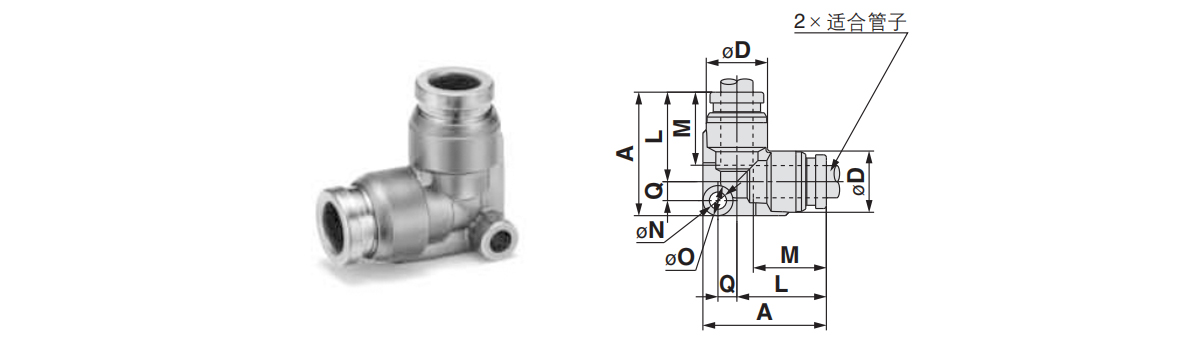

    Haakse elleboog: KQB2L
    Geschikt voor buisbuitendiameter mm Model Opmerking 1)
    6D     		L A Q M ØN O Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø18 geeft waarden aan bij gebruik van alleen nylonslang.

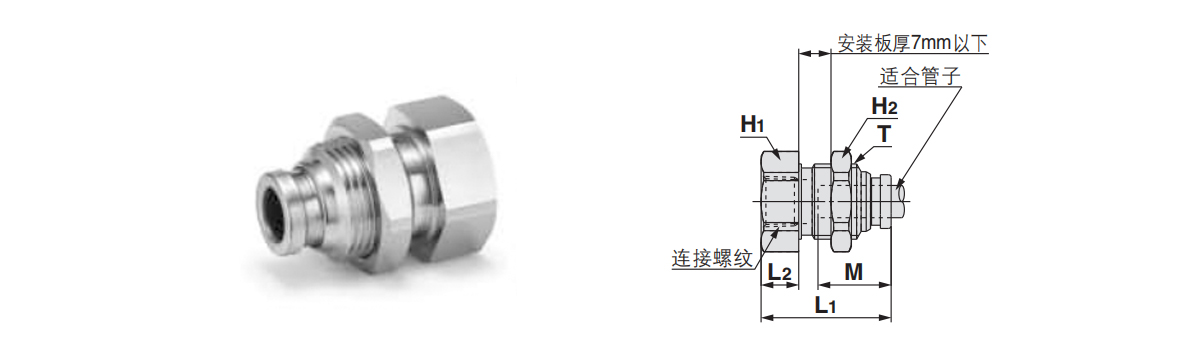

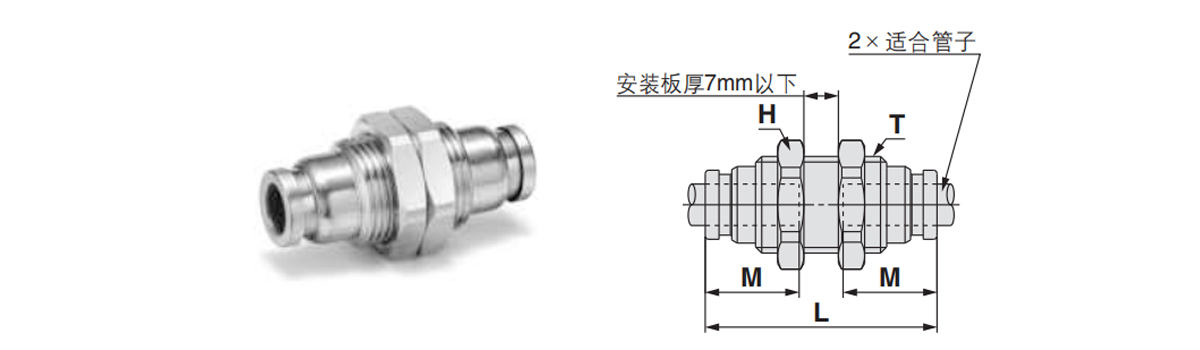

    Op paneel gemonteerde rechte connector: KQB2E
    Geschikt voor buisbuitendiameter mm Model T
    (M)     		H
    (zeshoekige tegenoverliggende zijden)     		L Montage gaten M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Opmerking: Waarden geven die voor FEP-slangen aan.
    Ø16 geeft alleen waarden aan voor nylon buizen.

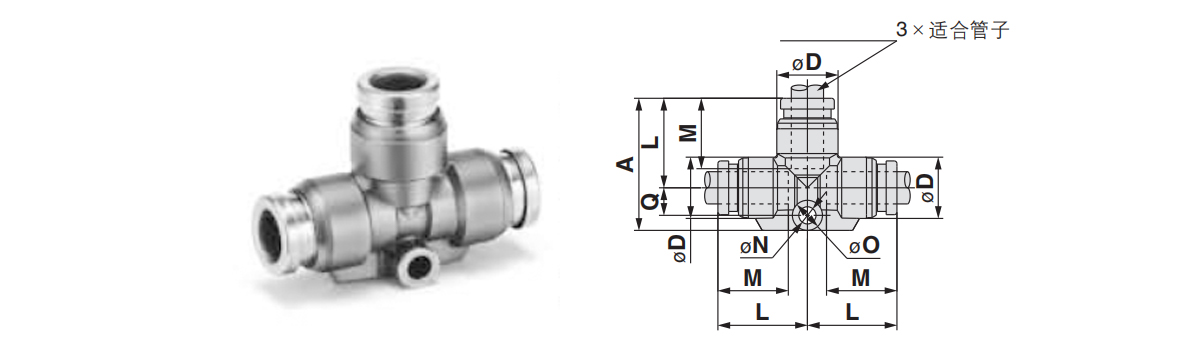

    T-vormige buisfitting: KQB2T
    Geschikt voor buisbuitendiameter mm Model Opmerking 1)
    D     		L A Q M ØN ØO Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø16 geeft waarden aan bij gebruik van alleen nylonslang.

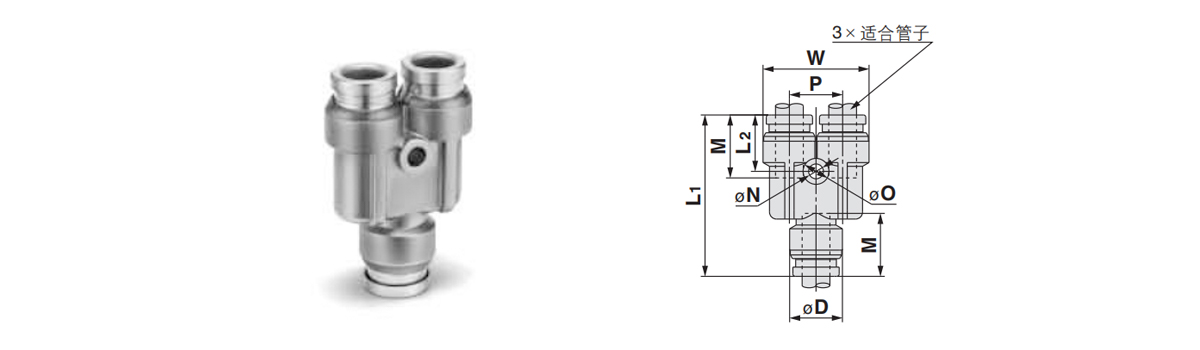

    Y-vormige buisfitting: KQB2U
    Geschikt voor buisbuitendiameter mm Model Opmerking 1)
    ØD     		W L1 L P M ØN 60 Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Opmerking 1)②ØD means maximum diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-buizen.
    Ø16 geeft waarden aan bij gebruik van uitsluitend nylon buizen.

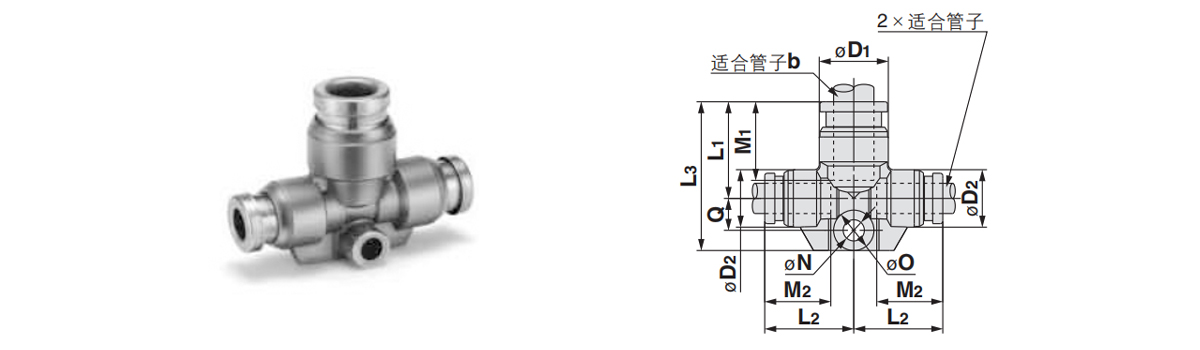

    Reduceer-T-stuk: KQB2T
    Geschikt voor buisbuitendiameter mm Model Opmerking 1)
    ØD1     		Opmerking 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Opmerking 1) ØD1, ØD2  means maximum diameter.
    Opmerking 2) Indicates values when using FEP pipes.

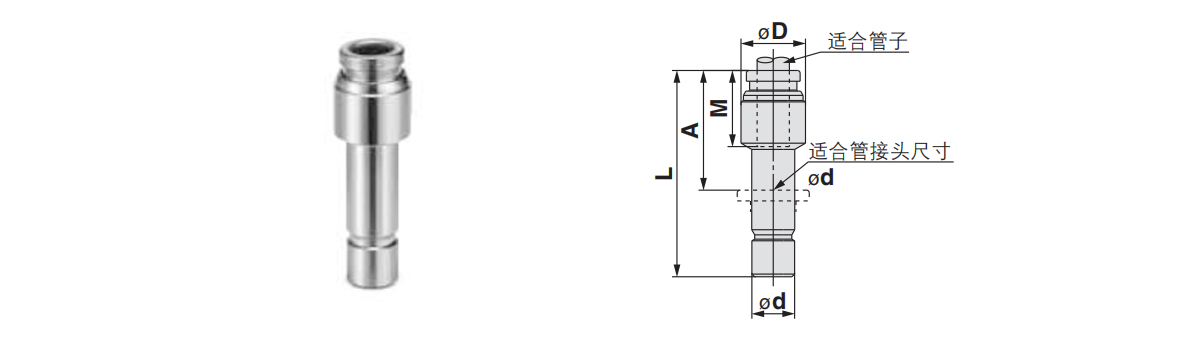

    Stekker: KQB2R
    Geschikt voor buisbuitendiameter mm Geschikte pijpverbindingsmaat od Model ØD Opmerking 1) L A M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-buizen.

    Rechte buis reduceren: KQB2H
    Geschikt voor buisbuitendiameter mm Model ØD Opmerking 1) L M1 M2 Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-buizen.

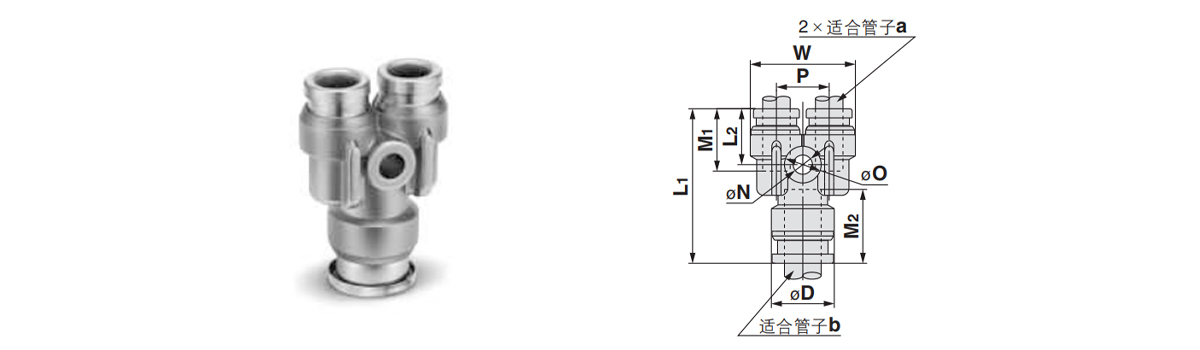

    Reduceer Y-vormige buisfitting: KQB2U
    Geschikt voor buisbuitendiameter mm Model Opmerking 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Indicates values when using FEP pipes.

    Op een paneel gemonteerde rechte pijpconnector met binnendraad: KQB2E
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    Pe     		Model T
    (M)     		Zeshoek tegenoverliggende zijden L1 L2 Montage gat M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Hallo H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Opmerking: Waarden geven die voor FEP-slangen aan.
    Ø16 geeft alleen waarden aan voor nylon buizen.

    Lange elleboog: KQB2W
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    R, M     		Model H
    Zeshoekige tegenoverliggende zijden     		ØD Opmerking 1) L1 L EEN※ M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referentieafmetingen na het inschroeven van de F-draad.
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-buizen.
    Ø18 geeft waarden aan bij gebruik van uitsluitend nylon buizen.

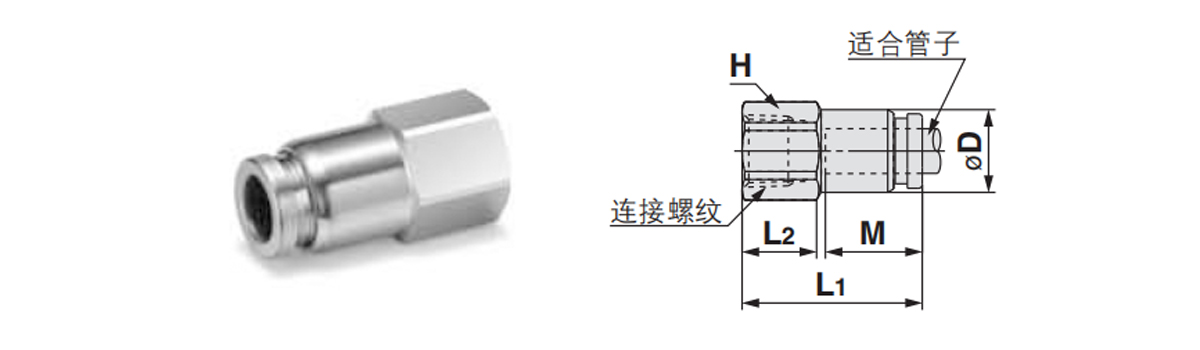

    Binnendraad rechtdoor: KQB2F
    Geschikt voor buisbuitendiameter mm Verbindingsdraad
    RC     		Model H
    (Zeshoekige tegenoverliggende zijden)     		ØD Opmerking 1) L1 L2 M Opmerking 2)
    Effectief dwarsdoorsnedeoppervlak mm²     		Kwaliteit g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Opmerking 1) ØD betekent maximale diameter.
    Opmerking 2) Geeft waarden aan bij gebruik van FEP-slangen.
    Ø16 geeft waarden aan bij gebruik van alleen nylonslang.

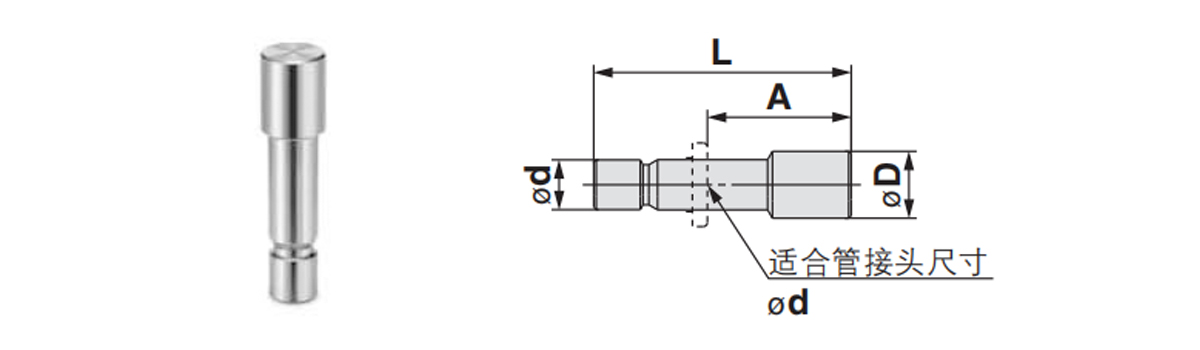

    Stekker: KQG2P
    Geschikte pijpverbindingsmaat od Model ØD L A Kwaliteit g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Gerelateerde producten

Blog & Nieuws

Ons laatste nieuws &
Blog

Meer bekijken

Authentieke betrouwbare kwaliteit valt vanzelf op.

Keuze komt voort uit vertrouwen, en samenwerking uit eerlijkheid.

  • V: Hoe snel kunnen we een antwoord krijgen nadat we u een vraag hebben gestuurd?

    Wij zullen u binnen 24 uur na ontvangst van de aanvraag binnen werkdagen antwoorden.

  • V: Bent u een directe fabrikant of een handelsonderneming?

    Wij zijn een fabrikant en hebben een eigen internationale verkoopafdeling. We kunnen dus helemaal zelf produceren en verkopen.

  • V: Kunt u producten op maat maken?

    Ja, we kunnen producten ontwikkelen en produceren volgens de tekeningen of monsters die door klanten zijn verstrekt.

  • V: Hoe garandeert uw bedrijf de productkwaliteit?

    Allereerst zullen we de inspectie na elk proces uitvoeren. Voor de eindproducten zullen we 100% inspectie uitvoeren volgens de eisen van de klant en de internationale standaard.

  • V: Waar worden uw producten voornamelijk naar geëxporteerd?

    Onze producten worden voornamelijk geëxporteerd naar Duitsland, de Verenigde Staten, Denemarken en meer dan een dozijn landen in Europa en Noord-Amerika
