STM-serie schuifcilinder (Ø10~Ø25) Leveranciers

Thuis / Producten / Luchtcilinder / Schuif cilinder / STM-serie schuifcilinder (Ø10~Ø25)

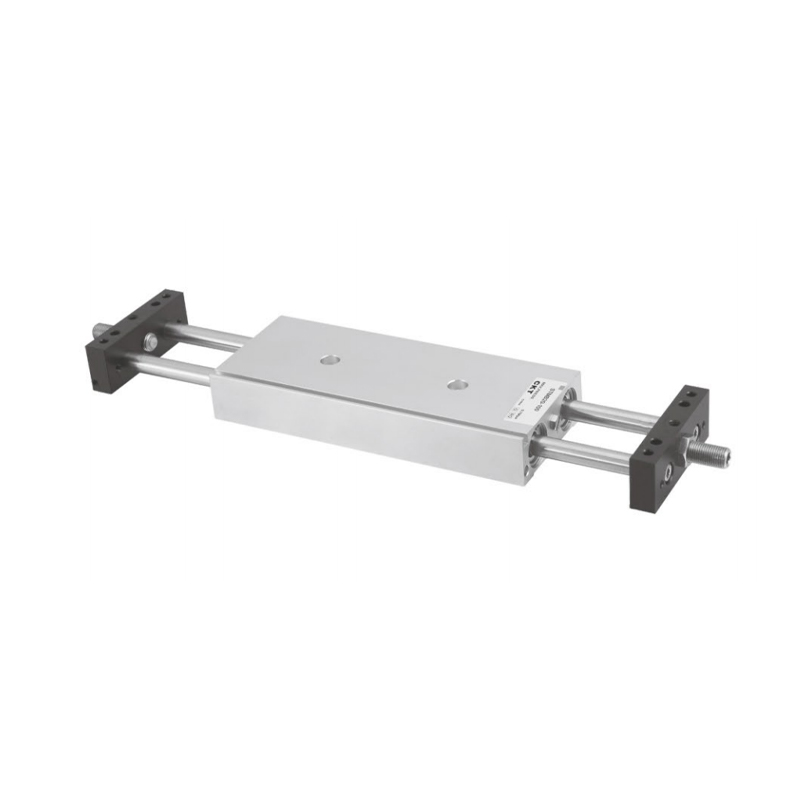

STM-serie schuifcilinder (Ø10~Ø25)
  • STM-serie schuifcilinder (Ø10~Ø25)
Schuif cilinder

STM-serie schuifcilinder (Ø10~Ø25)

1. Twee installatie- en bevestigingsvormen: carrosserie- of schuifinstallatie;
2. De dubbele zuigerstangstructuur zorgt ervoor dat de cilinder betere anti-buig- en anti-torsieprestaties heeft en bestand is tegen grote bewegingsbelastingen of zijdelingse belastingen;
3. Bufferinrichtingen zoals antibotsingskussens of oliedrukbuffers aan beide uiteinden kunnen de botssnelheid effectief vertragen en de levensduur van de cilinder verlengen;
4. Selecteer afdichtingsmaterialen die bestand zijn tegen hoge temperaturen om de normale werking van de cilinder onder omstandigheden van 150 ℃ te garanderen.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：MXH-serie kleine schuifcilinder (lineaire geleiding) (Ø6~Ø20)
  • Standaard        Specificatie
    Boringmaat (mm) 10 16 20 25
    Actie Dubbelwerkend
    Vloeistof Lucht
    Bedrijfsdrukbereik 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Bewijsdruk 1,5 MPa (215 ps)
    Bedrijfstemperatuur (℃) -20 ~ 70
    Bedrijfssnelheidsbereik (mm/s) 30~500
    Tolerantie slaglengte 1.00
    Kussen Nihil Bumperpad of oliebuffer (optie)
    *Niet-roterende nauwkeurigheid ±0,1° ±0,05°
    *Leidingpoort M5×0,8 PT1/8
    *Niet-rotatienauwkeurigheid verwijst naar de hoek waaronder de cilinderbevestigingsplaat kan draaien wanneer de cilinder volledig is ingetrokken.
    **NPT- en G-schroefdraadtypen zijn beschikbaar voor de leidingaansluiting.
    Opmerking: de C-STM-serie is volledig magnetisch.

  • Standaardspecificatie
    Boringmaat (mm) Standaardslag (mm) Max.slag Toegestane beroerte
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Opmerking: 1. Binnen het toegestane slagbereik, wanneer de slag groter is dan de maximale slag, wordt een niet-standaard verwerking uitgevoerd. Voor andere speciale slagen kunt u contact opnemen met ons bedrijf.

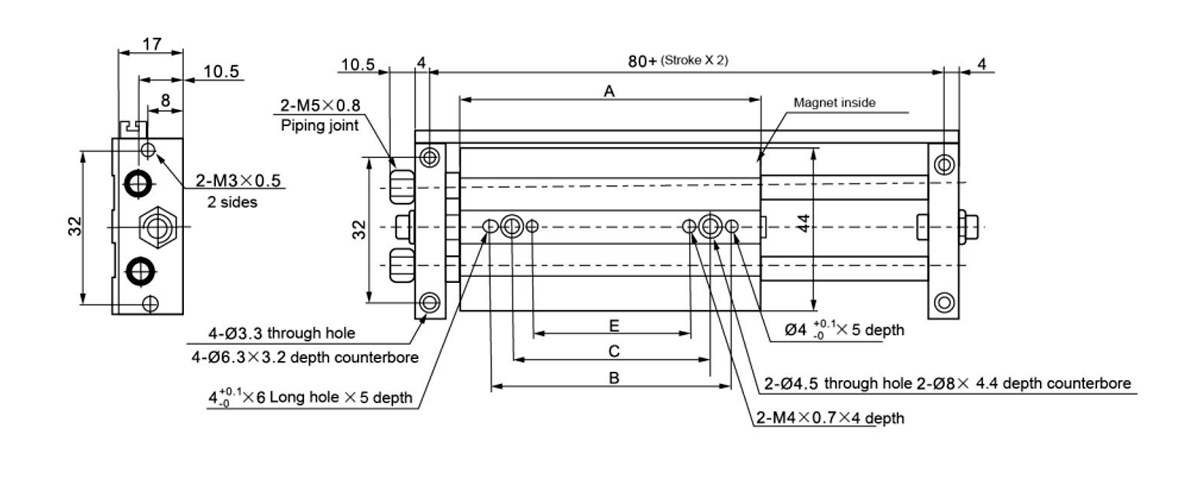

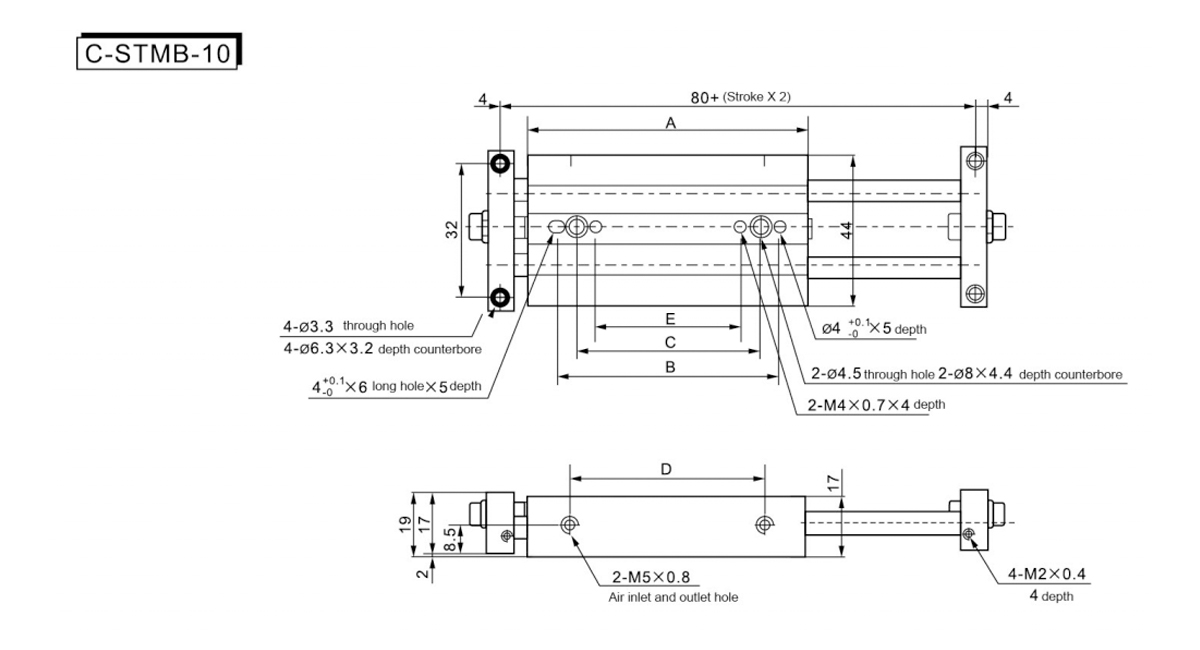

    Slag/symbool 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

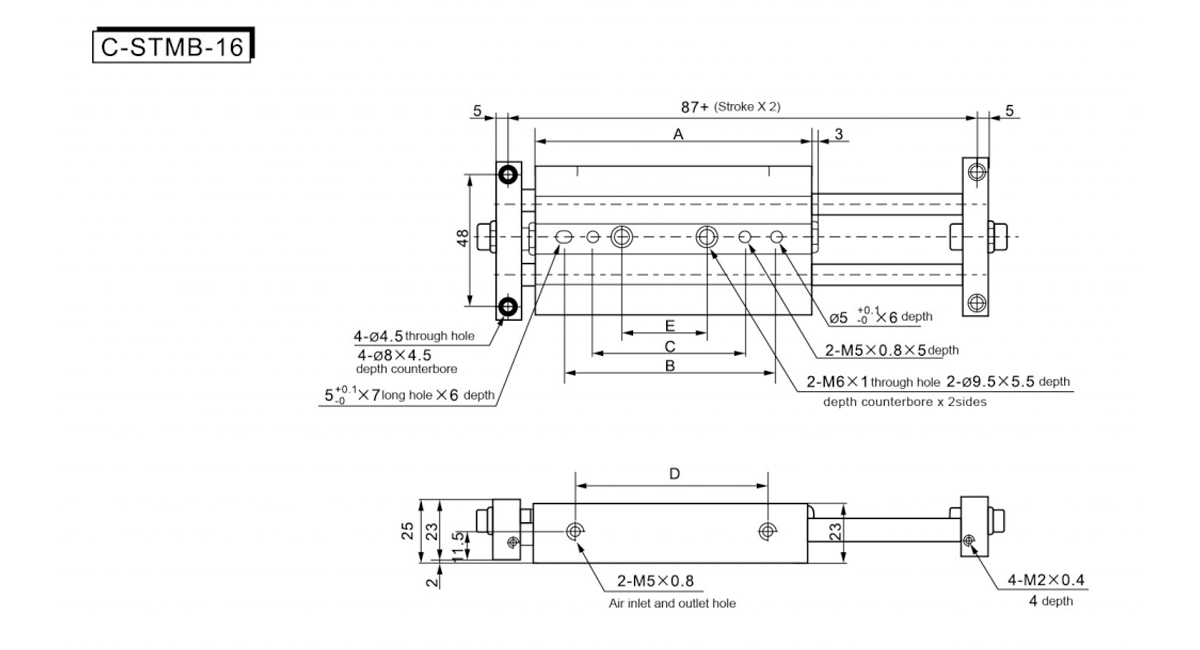

    Slag/symbool A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

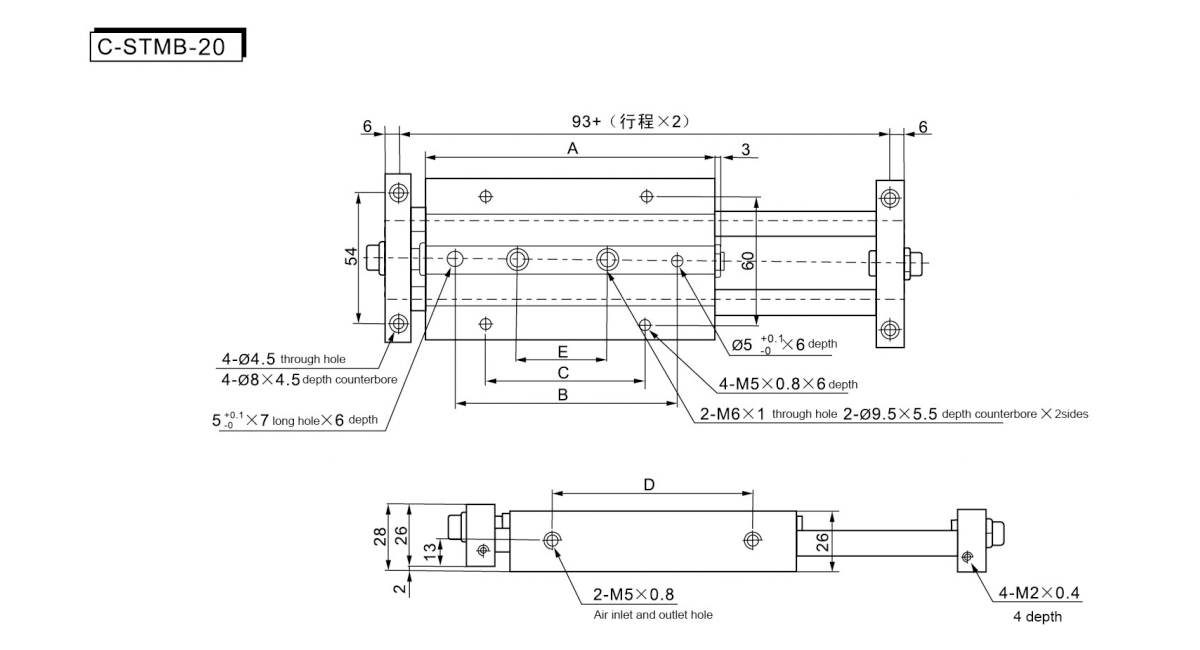

    Slag/symbool A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

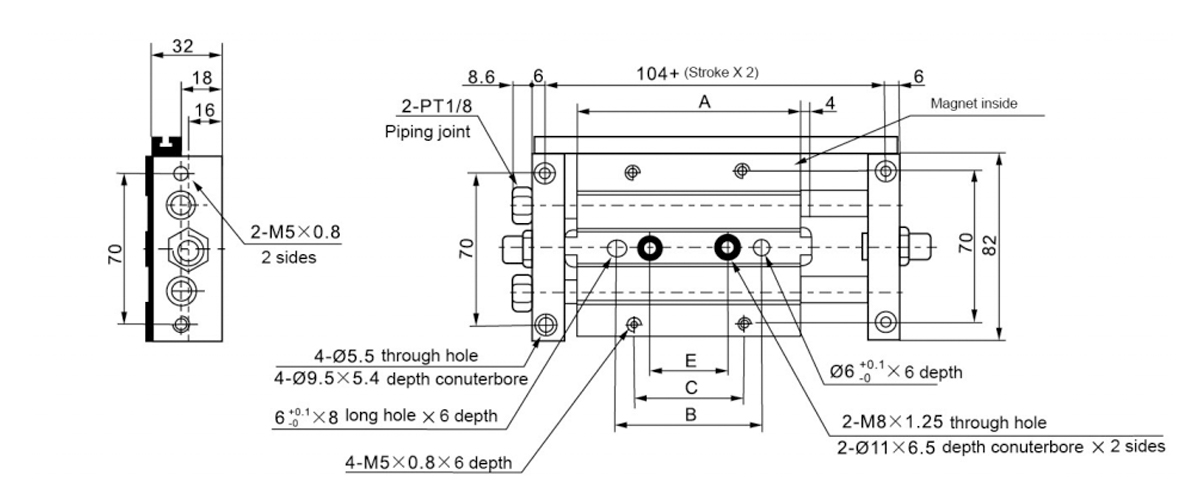

    Slag/symbool A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

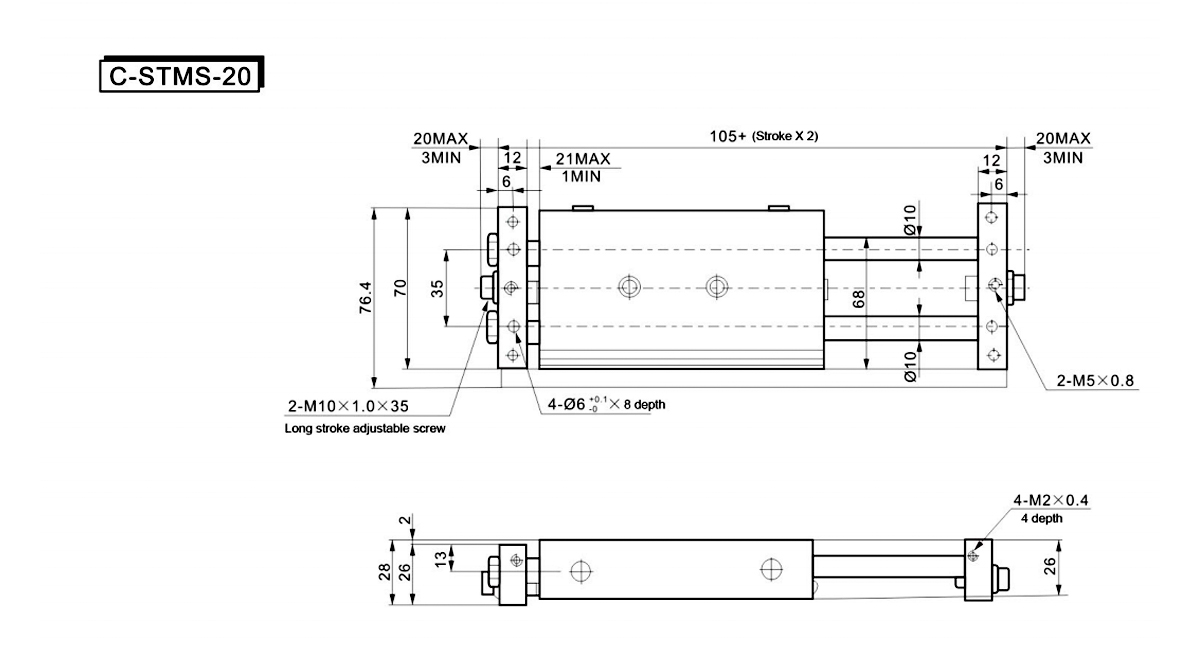

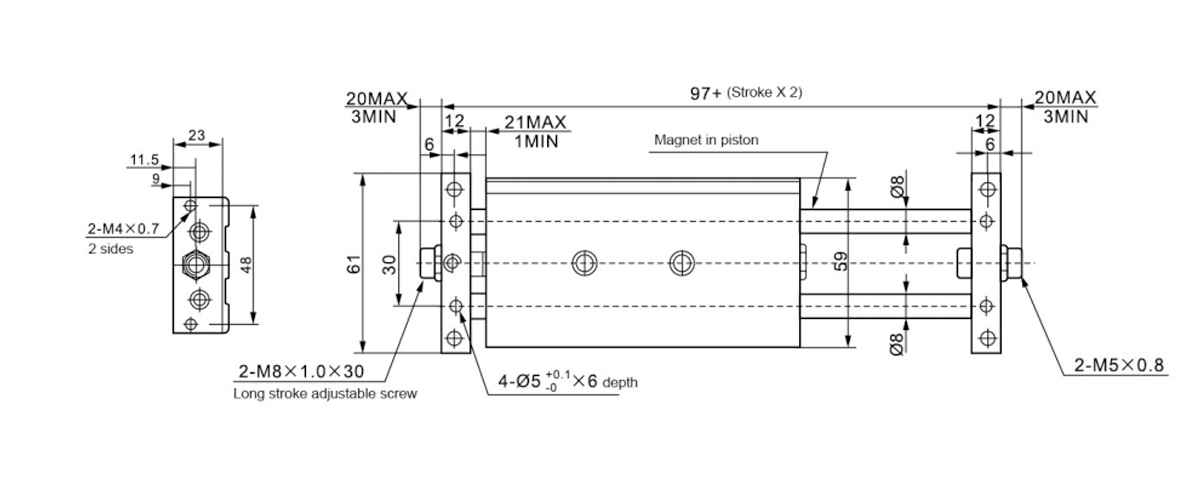

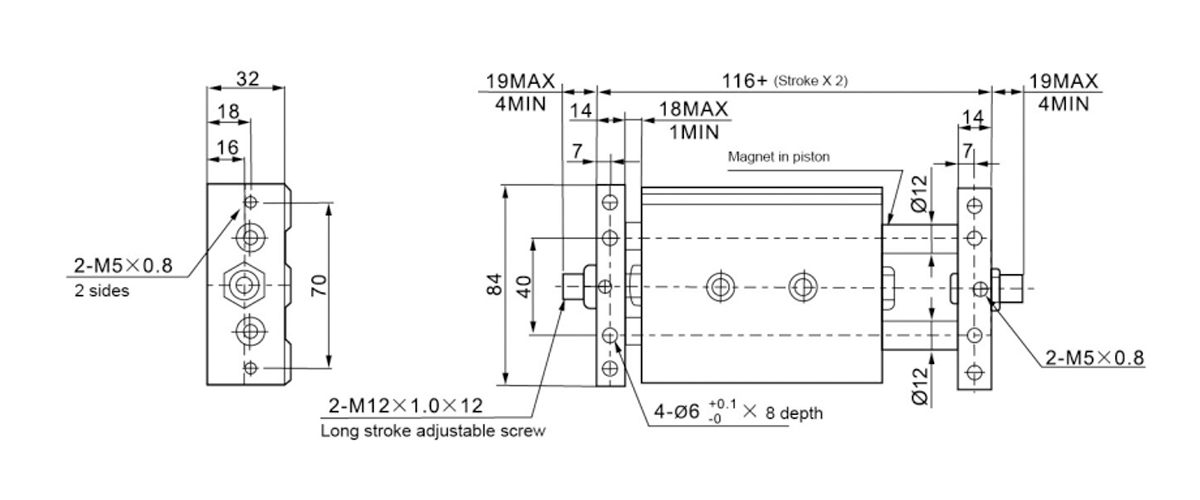

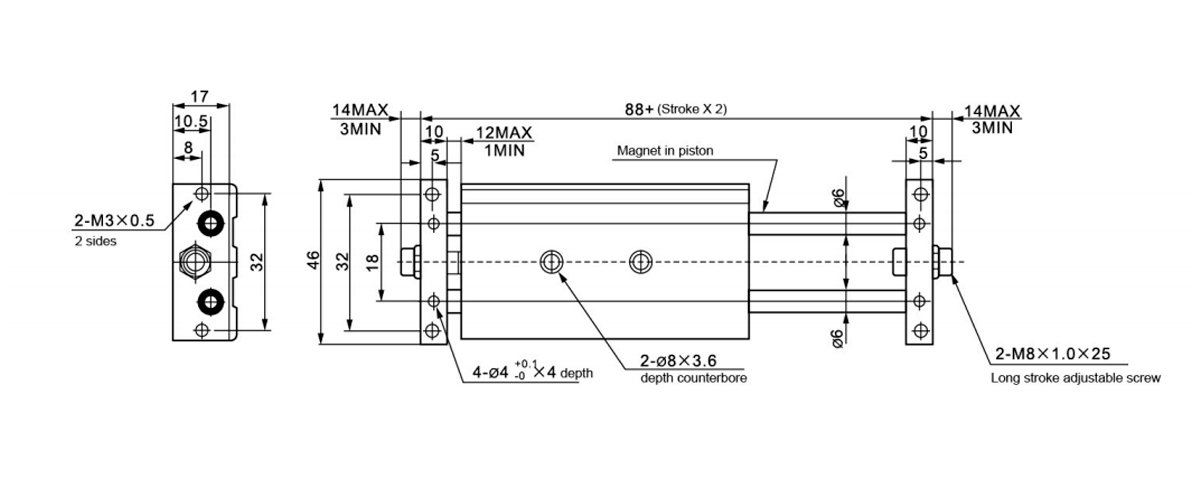

    Slag/symbool 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Slag/symbool A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Slag/symbool A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Slag/symbool A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
