MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder Leveranciers

Thuis / Producten / Luchtcilinder / Schuif cilinder / MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder

MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder
  • MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder
  • MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder
Schuif cilinder

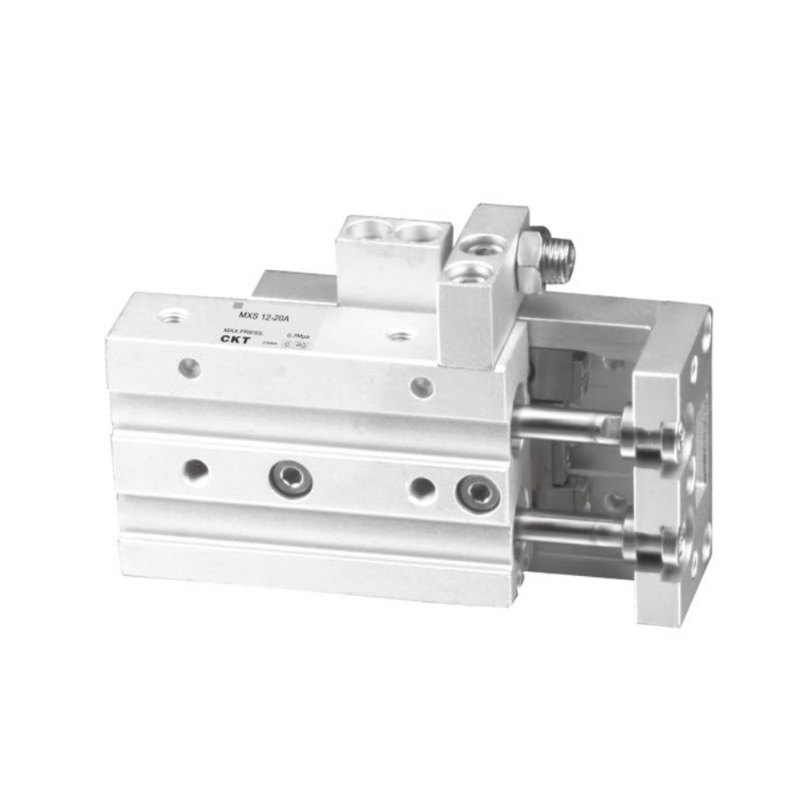

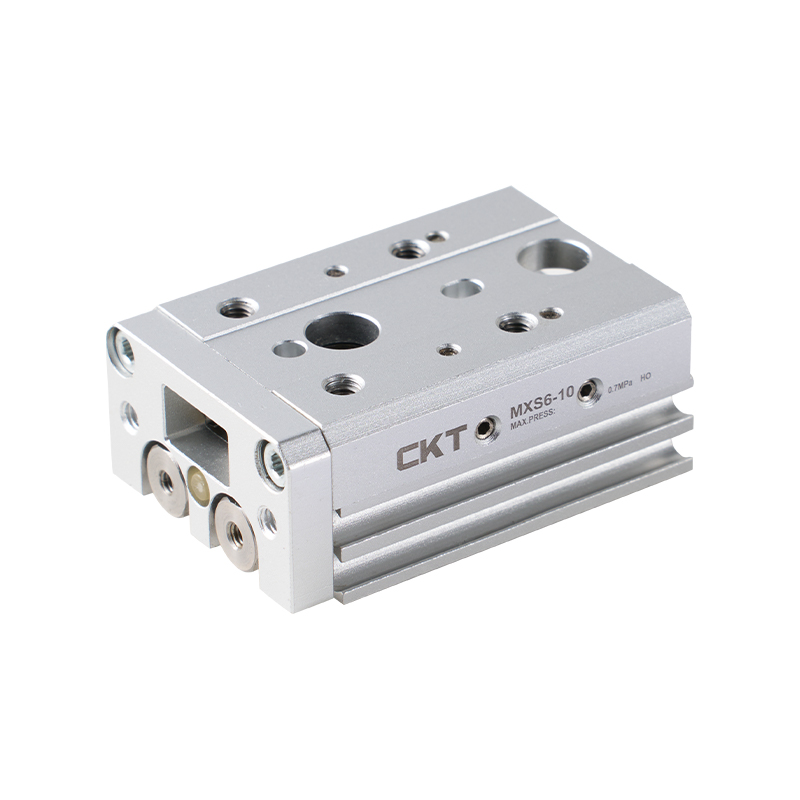

MXS-serie schuifcilinder (kruisrolgeleider) met dubbele cilinder

1. Optioneel met instelbaar slagapparaat (0-5 mm);
2. Dubbel cilinderontwerp, 2 keer uitgangskracht, dun volume;
3. De cilinder en de werkbank worden gecombineerd om de totale omvang te verkleinen;
4. Het ontwerp van de dwarsrolgeleider is overgenomen, de wrijving is klein, er is geen opening tussen de cilinder en de werkbank, geschikt voor precisiemontage;
5. Kan vanaf drie zijden worden geïnstalleerd;
6. Ingebouwd magnetisch ringtype, magnetische schakelaar kan worden geïnstalleerd.

E-mail: manager@cktworld.com
Downloaden
VORIGE：MXQ-serie schuifcilinder (circulerende lineaire geleiding) dubbel cilindertype (Ø6~Ø25)
VOLGENDE：Geen volgend artikel
  • Specificatie
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Boringmaat mm) Ø6x2
    (gelijk aan Ø8)     		Ø8x2
    (gelijk aan Ø11)     		Ø12x2
    (gelijk aan Ø17)     		Ø16x2
    (gelijk aan Ø22)     		Ø20x2
    (gelijk aan Ø28)     		Ø25x2
    (gelijk aan Ø35)
    Vloeistof Lucht
    Actie Dubbelwerkend
    Max. sorkdruk 07MPa
    Min. werkdruk 0,15 MPa
    Temperatuur -10~60℃ (geen bevriezing)
    Zuigersnelheid 50~500 mm/s
    Kussen Rubberen bumper (standaard))
    Smering Niet vereist
    Verbindingsdiameter M3×0,5 M5×0,8 RC 1/8
    *Gebruik ISOVG32 als u smering wilt gebruiken.

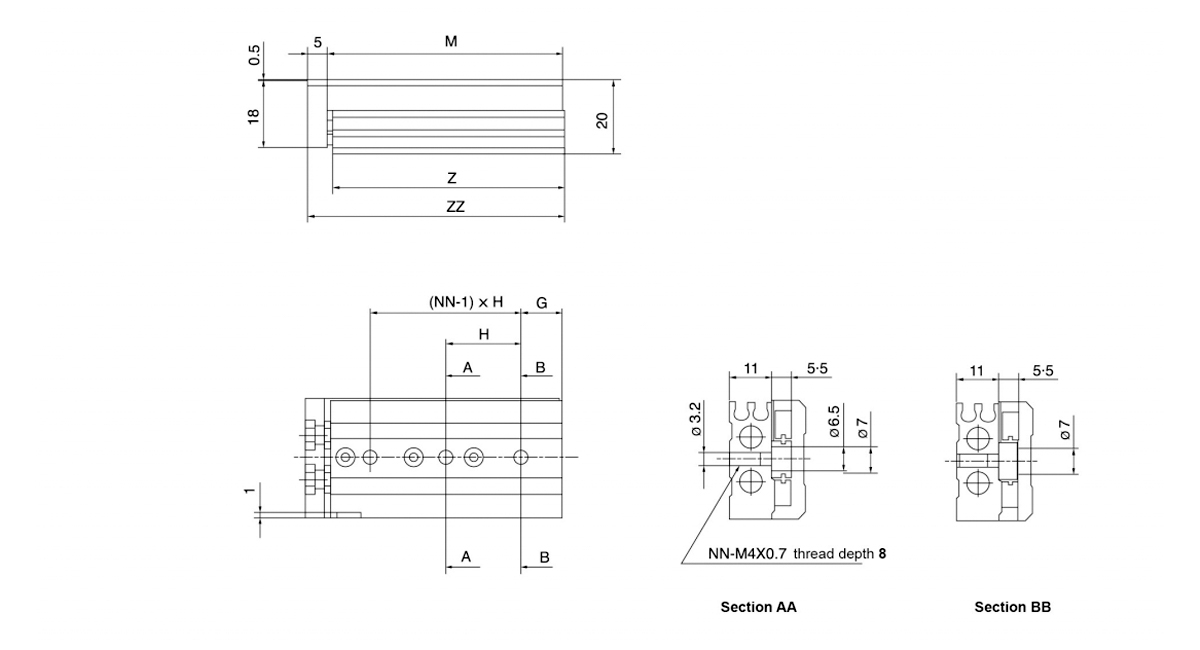

  • Model F N G H NN 1 J K M Z ZZ

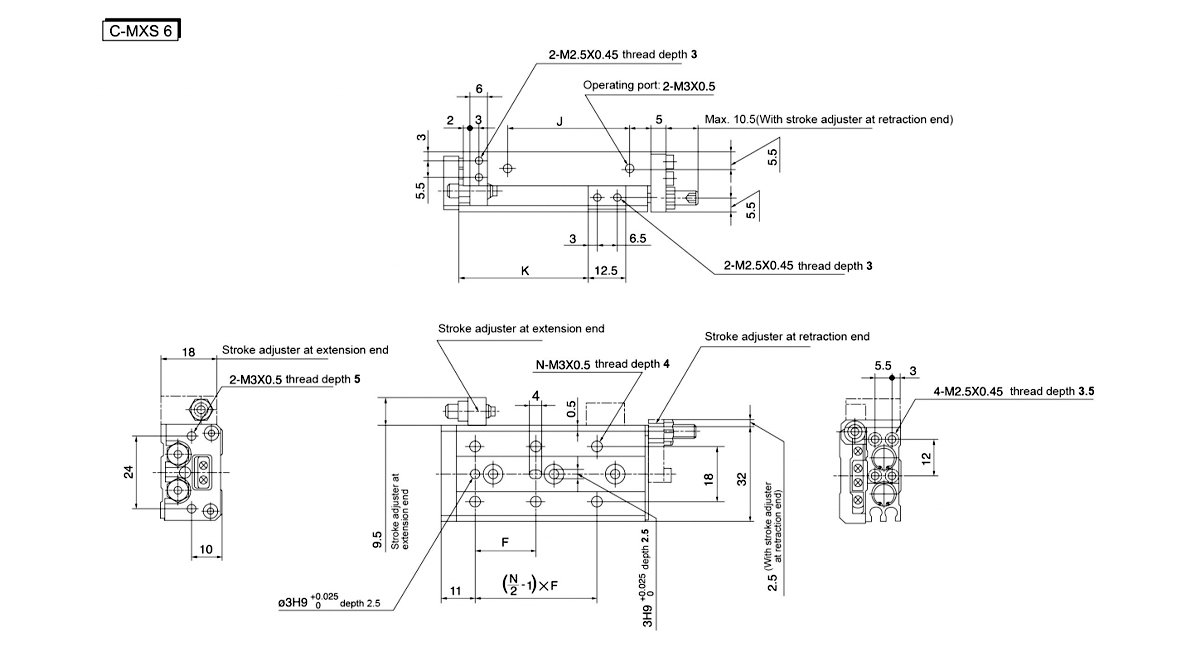

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

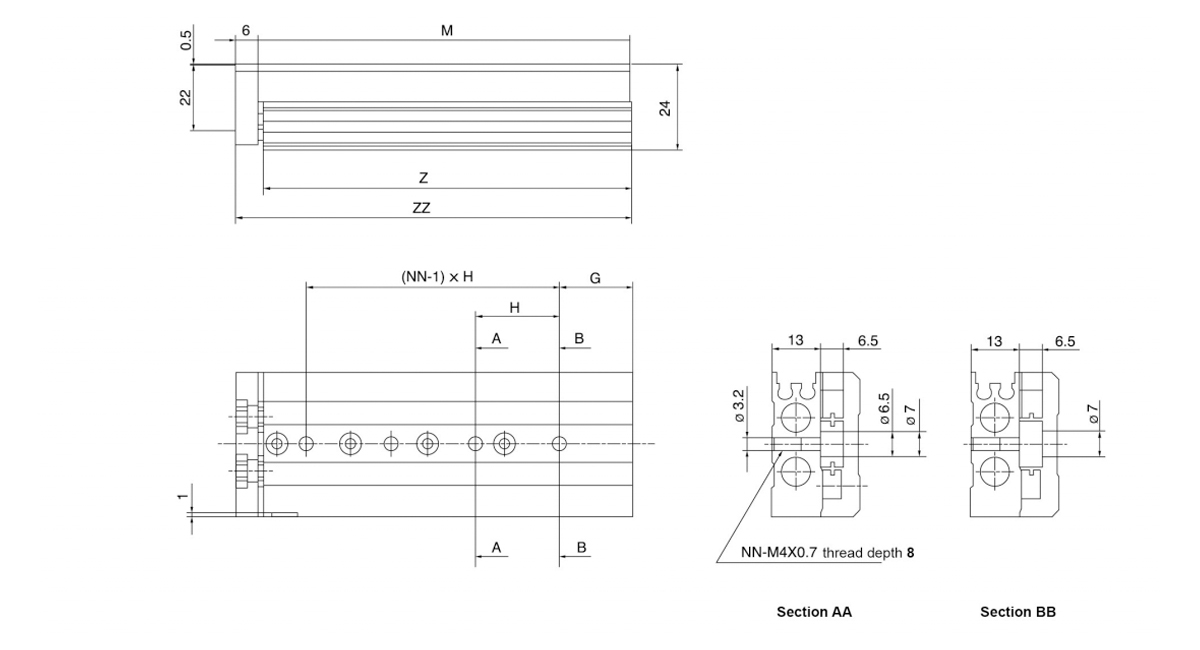

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

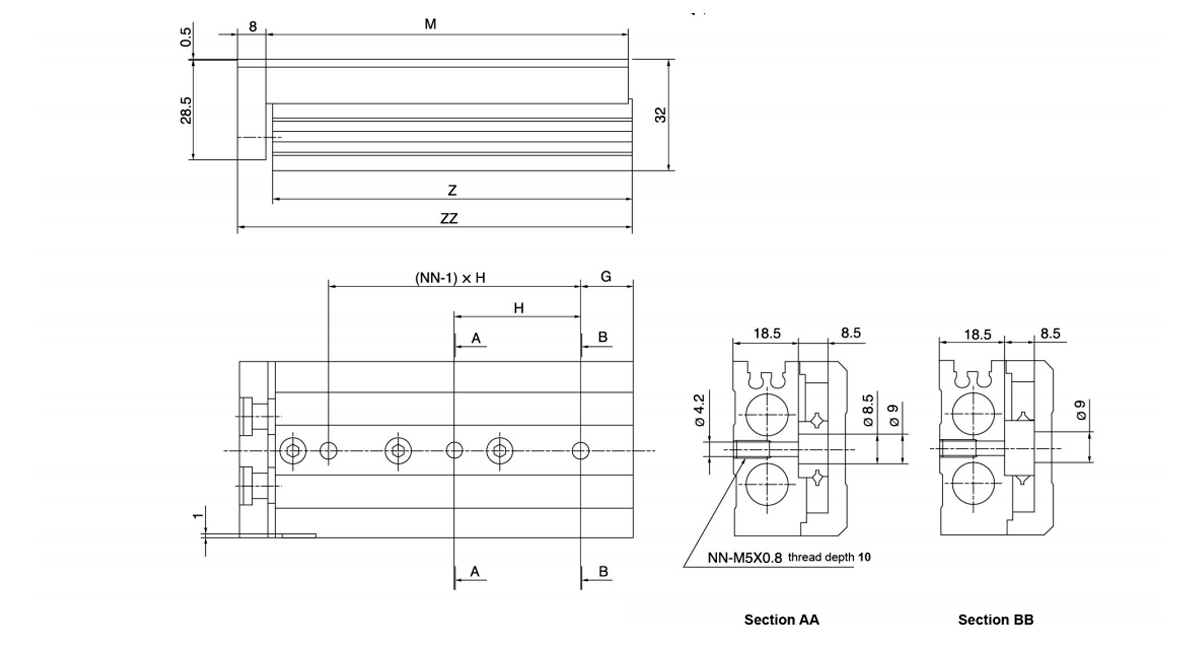

    Model F N G H NN 1 J K M Z ZZ

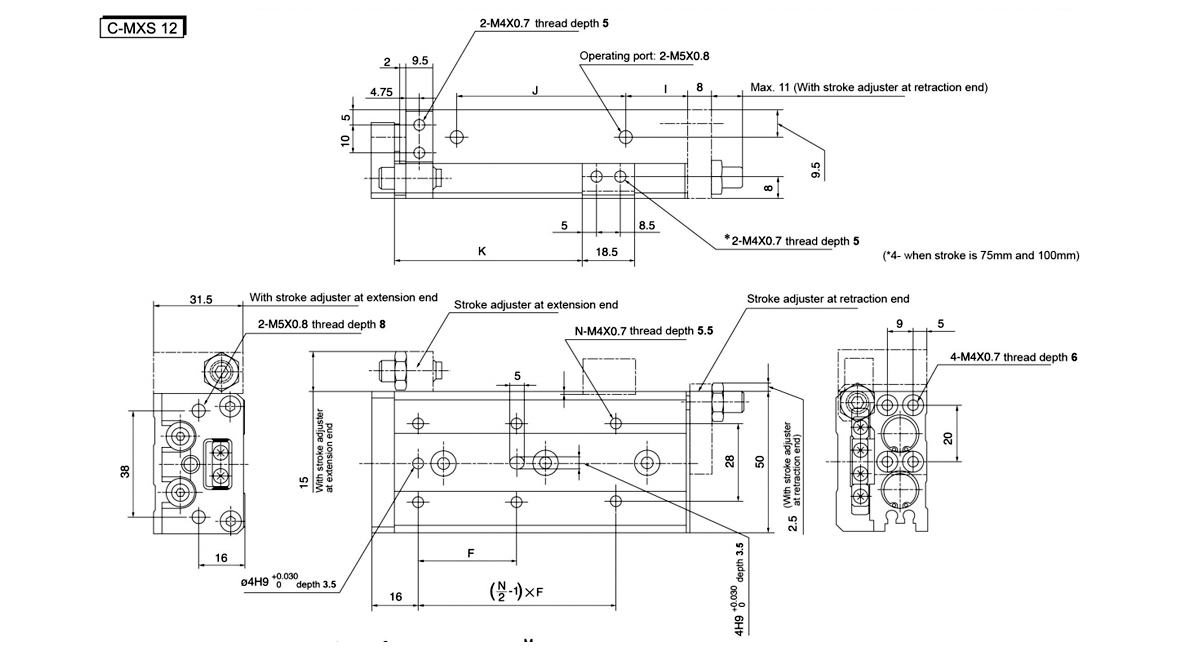

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

    Model F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

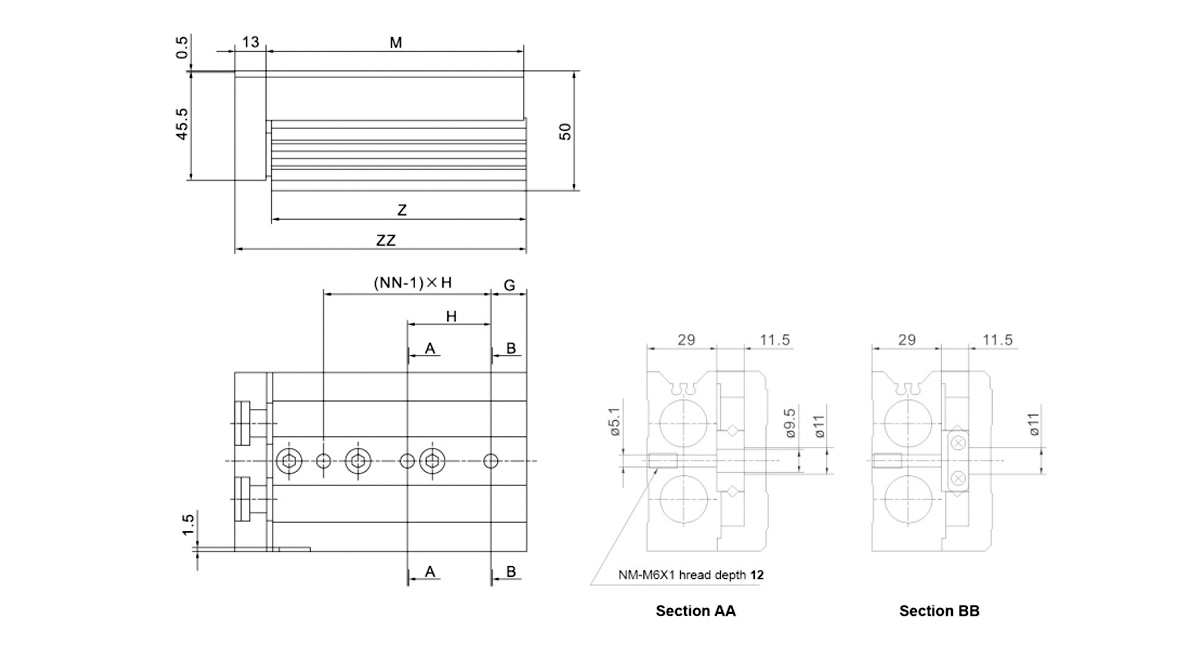

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

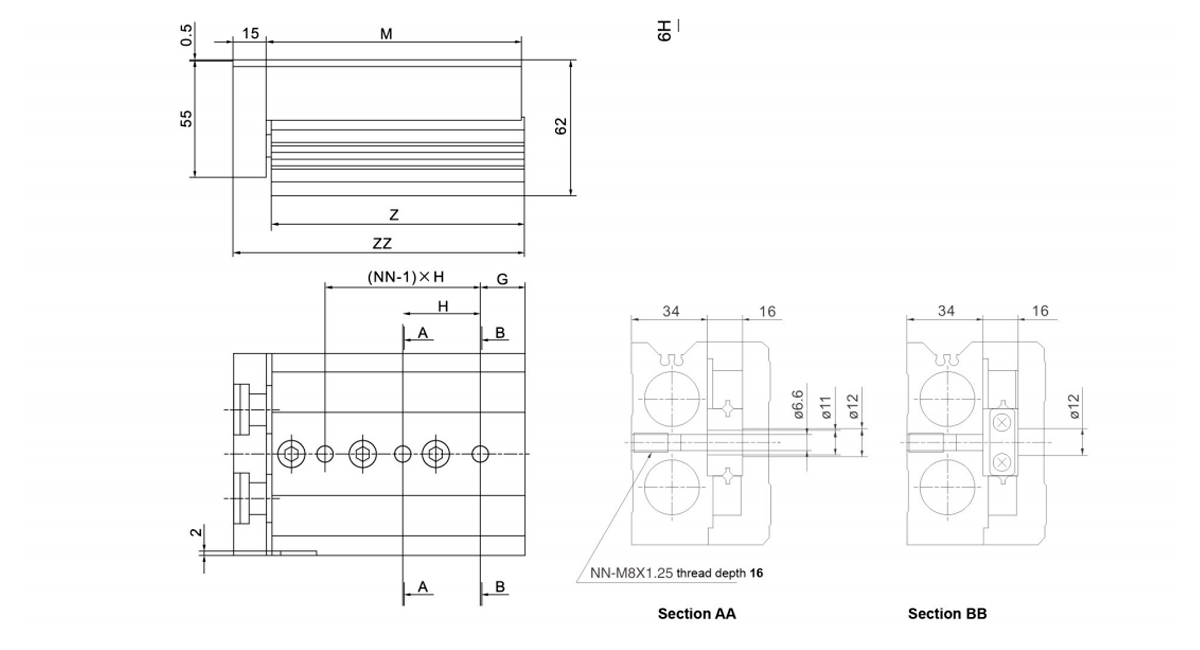

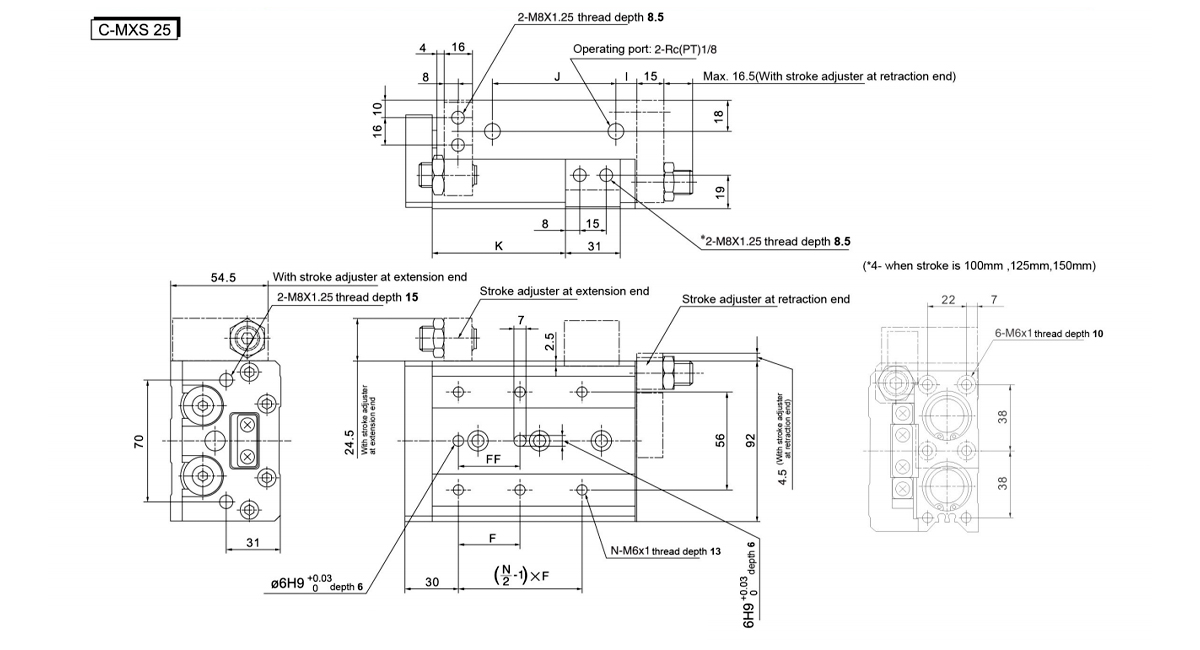

    Model F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

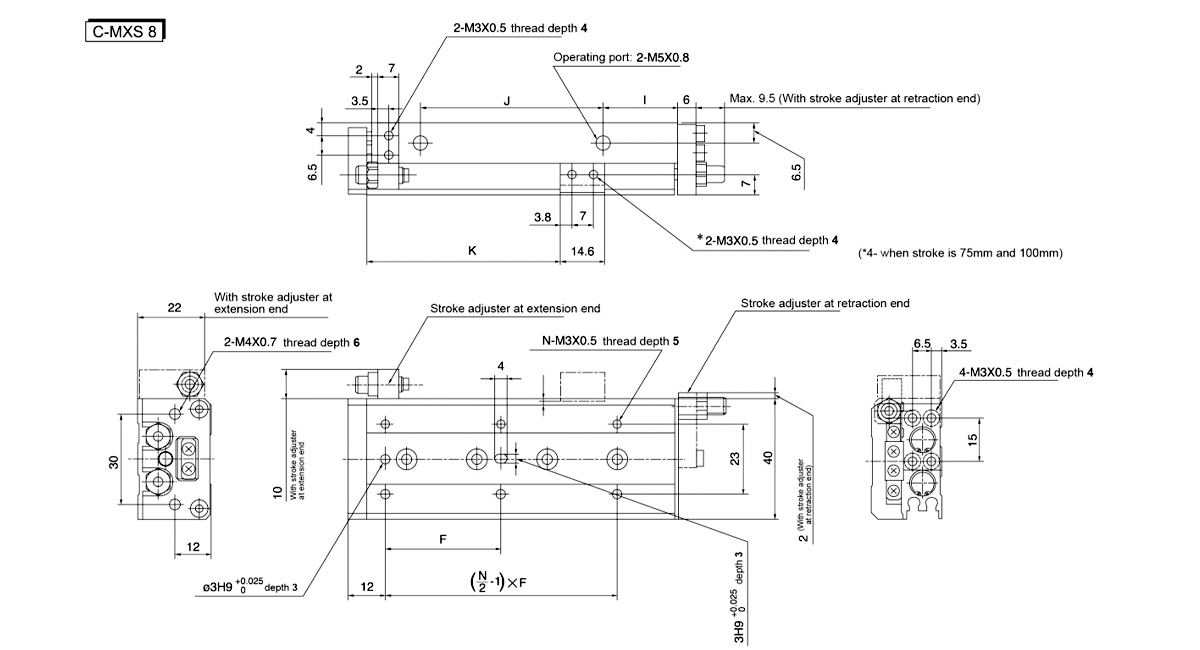

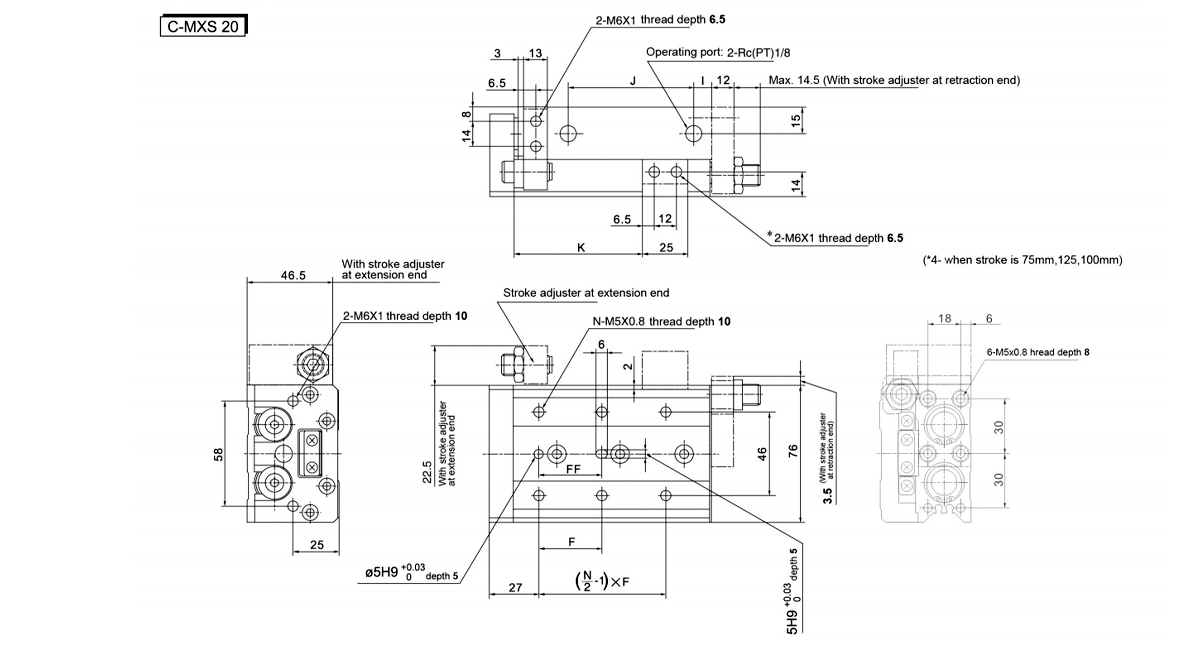

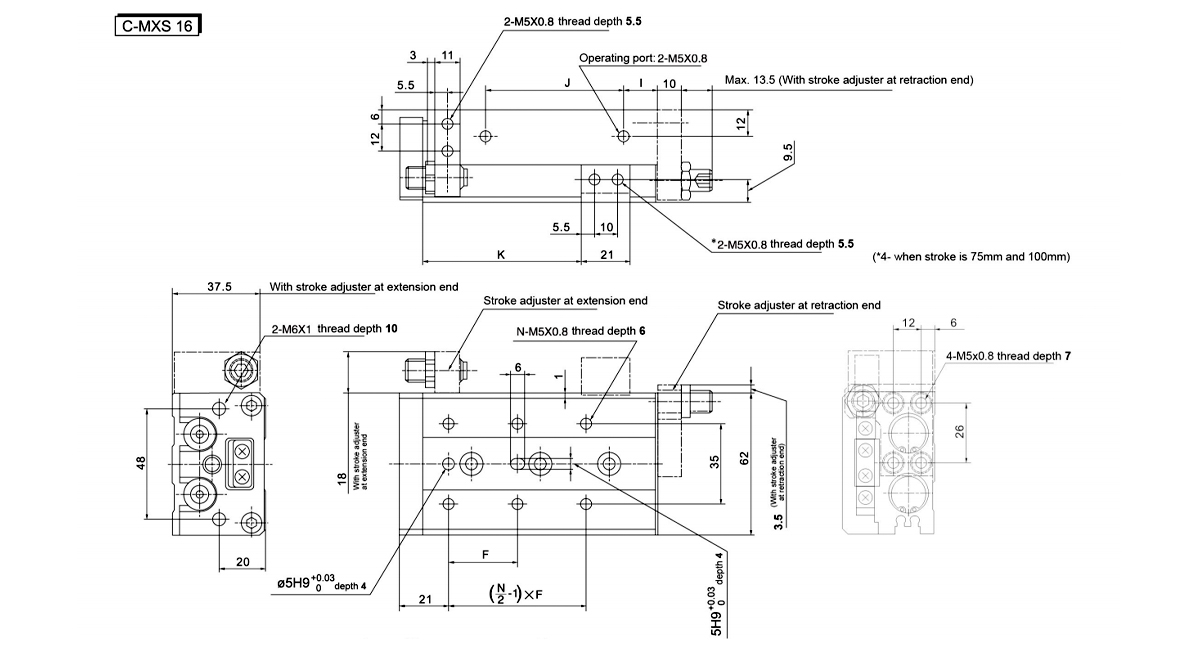

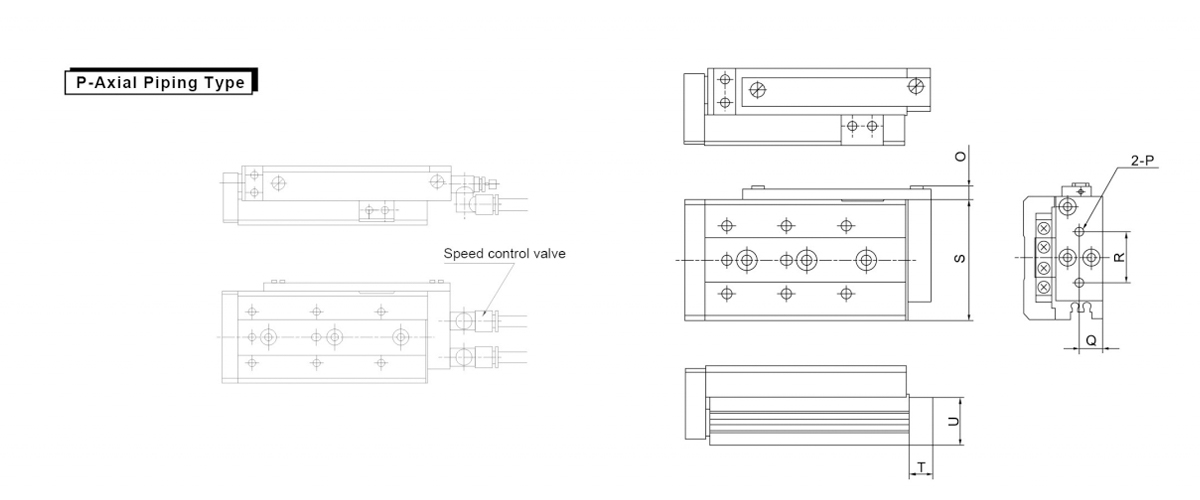

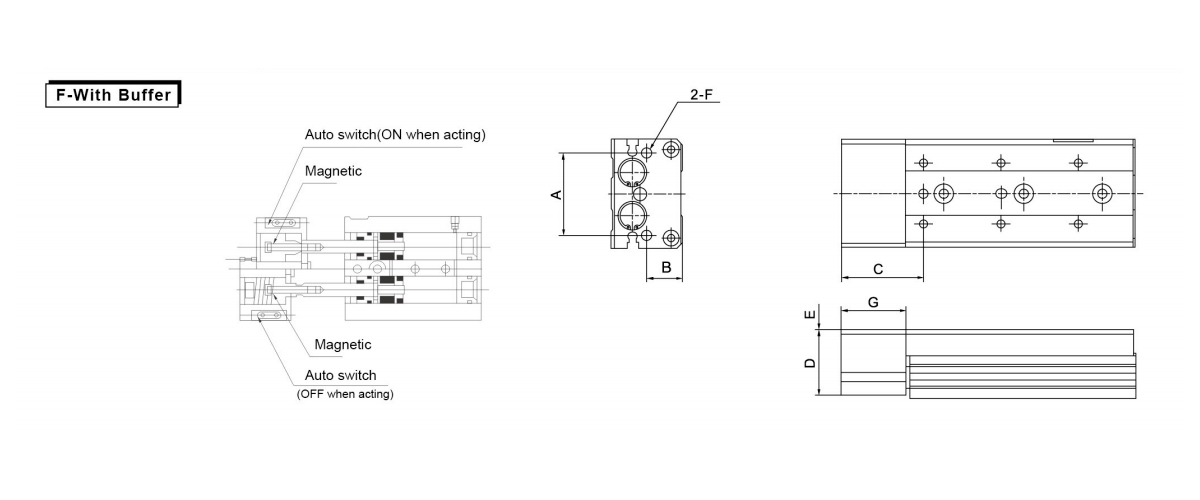

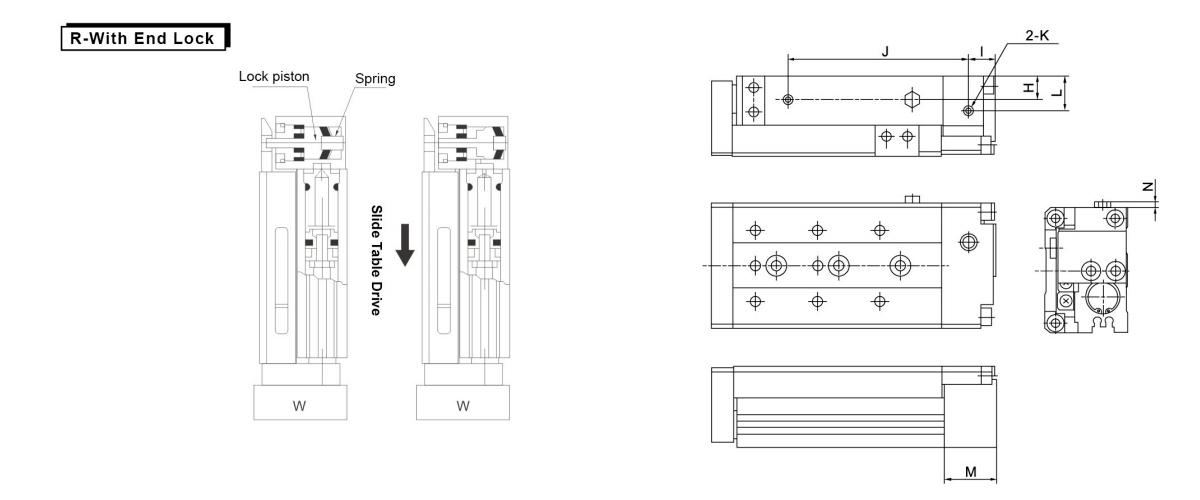

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0,8 14.5 20 3 6.5 M5X0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0,8 18 25 3 6.5 M5X0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
