MK-serie roterende klemcilinder Leveranciers

Thuis / Producten / Luchtcilinder / Roterende cilinder / MK-serie roterende klemcilinder

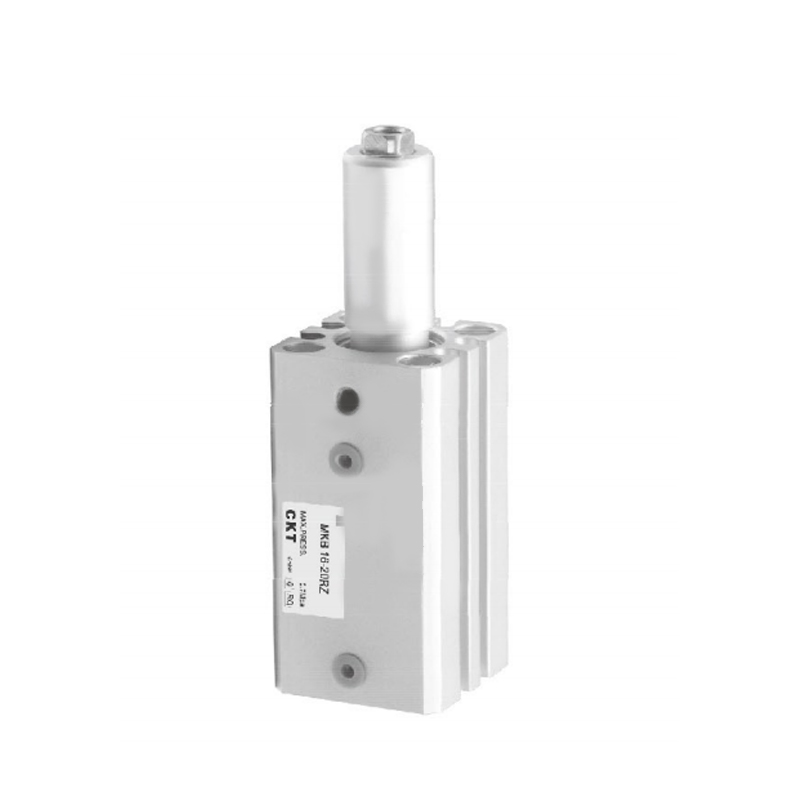

MK-serie roterende klemcilinder
  • MK-serie roterende klemcilinder
Roterende cilinder

MK-serie roterende klemcilinder

De roterende klemcilinder uit de MK-serie is een samengestelde pneumatische actuator met geïntegreerde roterende aandrijving en radiale klemfuncties. Het geïntegreerde ontwerp zorgt voor synchroon de rotatiepositionering van het werkstuk en de starre vergrendeling via één enkele cilinder, waardoor de complexiteit van het mechanische systeem aanzienlijk wordt geoptimaliseerd.

Kernfuncties:
▸Composietstructuur met dubbele werking

De timingkoppeling van rotatie- en klemacties wordt gerealiseerd onder luchtcircuitaandrijving, zonder de noodzaak van een extra transmissiemechanisme, waardoor de coördinatiefout van meerdere actuatoren wordt geëlimineerd

▸Ruimtebesparend voordeel

De rotatie-as en de klembek zijn coaxiaal gerangschikt, waardoor de axiale installatieruimte met ruim 40% wordt verminderd in vergelijking met de gedeelde oplossing

▸Vergrendeling met hoge stijfheid

Het wigvormige krachtuitbreidingsmechanisme zorgt voor een mechanisch zelfremmend effect in de eindpositie en de klemkracht blijft onaangetast door schommelingen in de luchtbron

▸Breed aanpassingsvermogen

De modulaire interface is compatibel met ISO-standaard montagegrondplaten en ondersteunt een aangepaste klemklauwslag en rotatiehoek (90°/180°)

▸Langdurige afdichtingsbescherming

Het geleidedeel heeft een slijtvaste afdichtring met dubbele lip en de interne geïntegreerde stofschraapstructuur is geschikt voor het snijden van olienevelomgeving

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：Geen volgend artikel

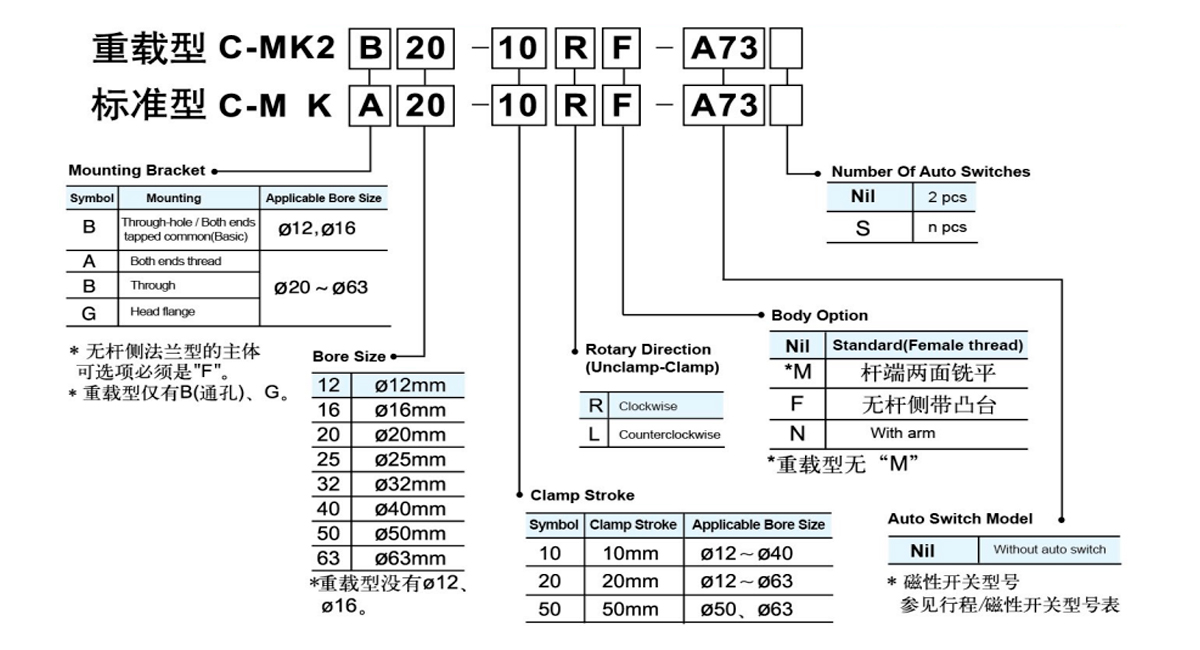

  • Boringmaat (mm) 12 16 20 25 32 40 50 63
    Vloeistof Lucht
    Actie Dubbelwerkend
    Maximale bedrijfsdruk 1MPa
    Min. bedrijfsdruk 0,1 MPa
    Omgevings- en vloeistoftemperatuur Met automatische schakelaar: -10~ 60℃ Zonder automatische schakelaar: -10~ 70℃
    Zuigersnelheid 50~200 mm/s
    Kussen Rubberen bumper
    Slaglengtetolerantie (mm) 0.6
    -0,4
    * Smering Niet vereist
    Roterende hoek 90°±10°
    Roterende richting Met de klok mee · Tegen de klok in
    Roterende slag (mm) 7.5 9.5 15 19
    Klemslag (mm) 10 ·20 20 ·50
    Toegestaan buigmoment (M · m) 1 3.8 7 13 27 47 107 182
    **Theoretische klemkracht (N) 40 7.5 100 185 300 525 825 1400
    Niet-roterende nauwkeurigheid (klemgedeelte) ±14° ±1,2° ±0,9° ±0,7°
    Leidingen poort M5×0,8 Rc¹/8 Rc¹/4
    *Gebruik ISOVG32 als u smering wilt gebruiken.
    * * Bij een druk van 0,5 MPa.

  • Slag  /Auto   Schakelaar   Model
    Van toepassing
    Boring maat
    (mm)     		*Automatisch schakelmodel
    Basistype
    In lijn Ø12, Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    iculair     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Markering van de draadlengte: Geen markering - 0,5 m, L - 3 m, Z - 5 m
    Voorbeeld: A73, A73L

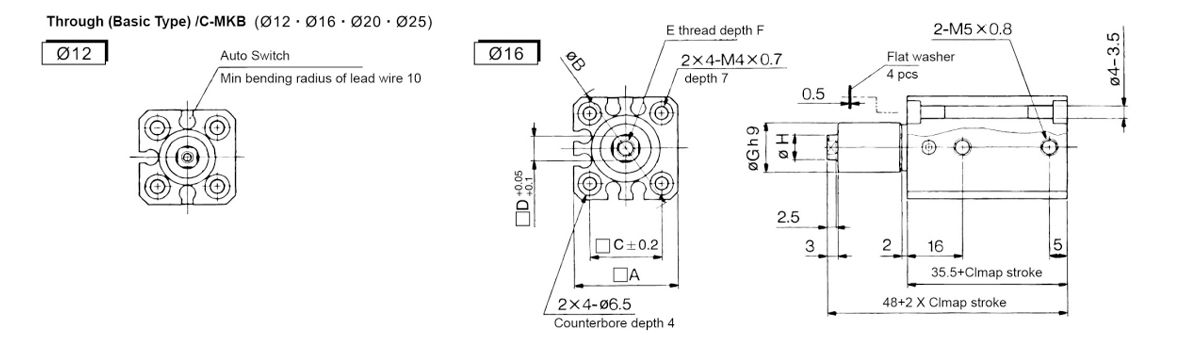

  • Basis
    Model A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

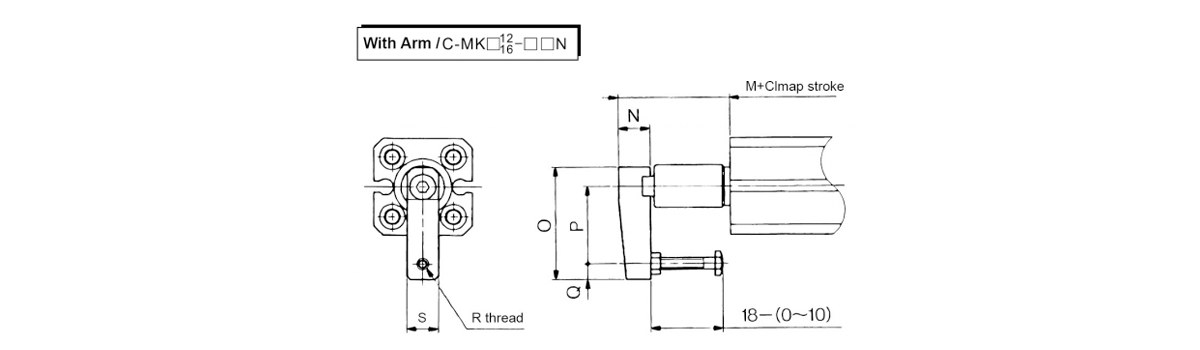

    Met wapen
    Model M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

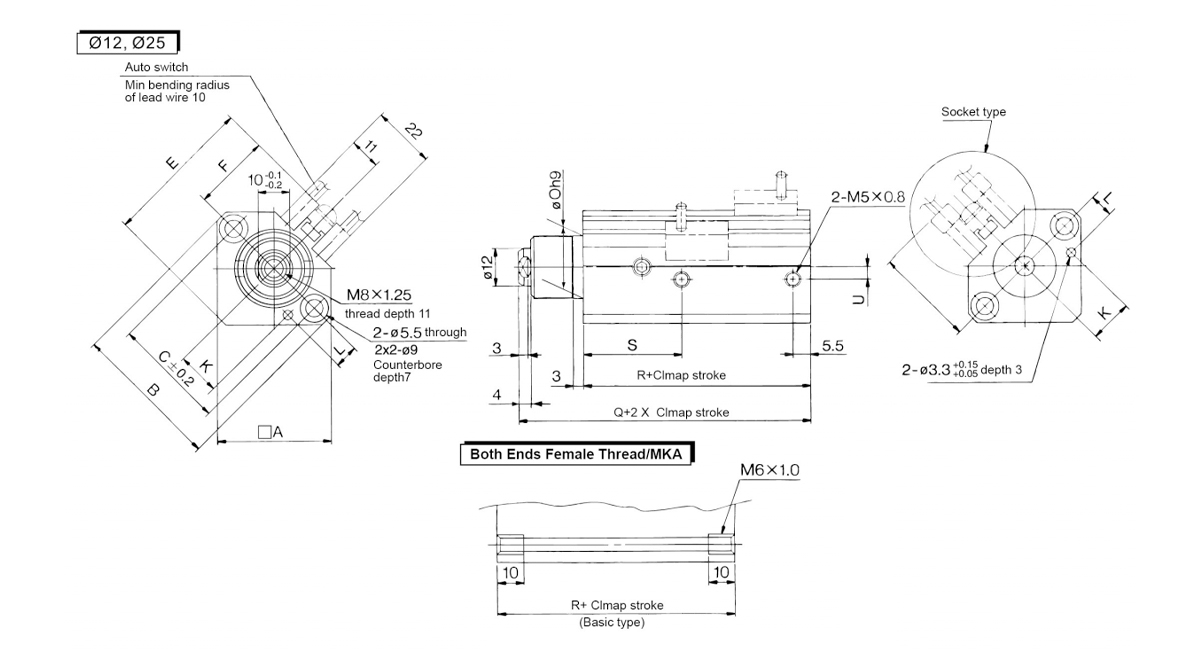

    Model A B C E F K L O9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Opmerking 1) De bovenstaande afmetingen zijn gebaseerd op de D-A73L magnetische schakelaar.
    Opmerking 2) Wanneer de zuigerstang volledig is uitgeschoven, tel dan de klemslag en de teruggaande slag op tot de juiste afmetingen.

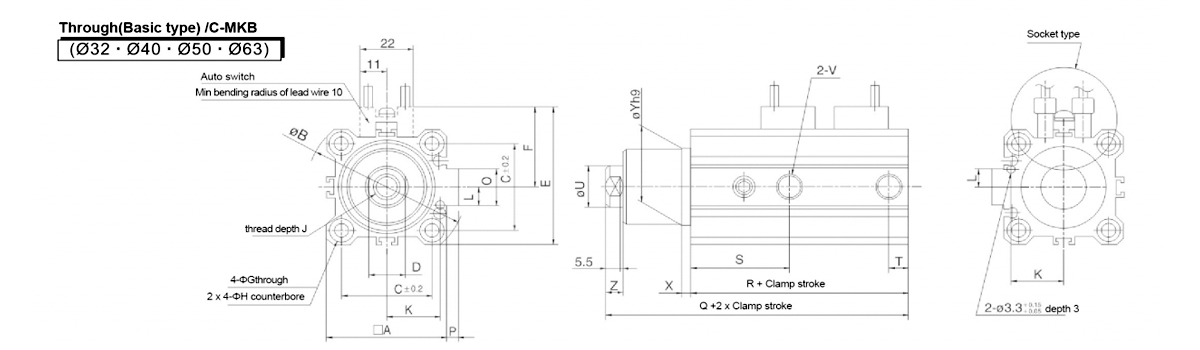

    Model A B C D E F G H I J K L O P Q R S T U V X Jh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 diep 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 diep 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 diep 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 diep 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

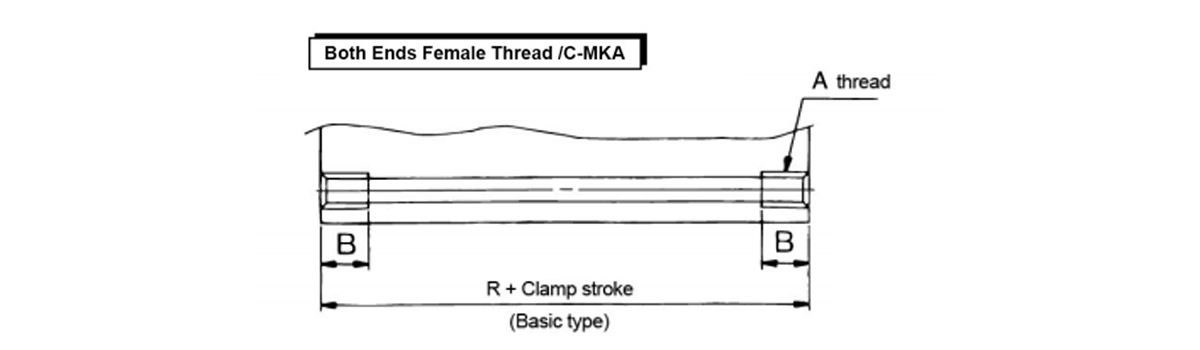

    Model A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

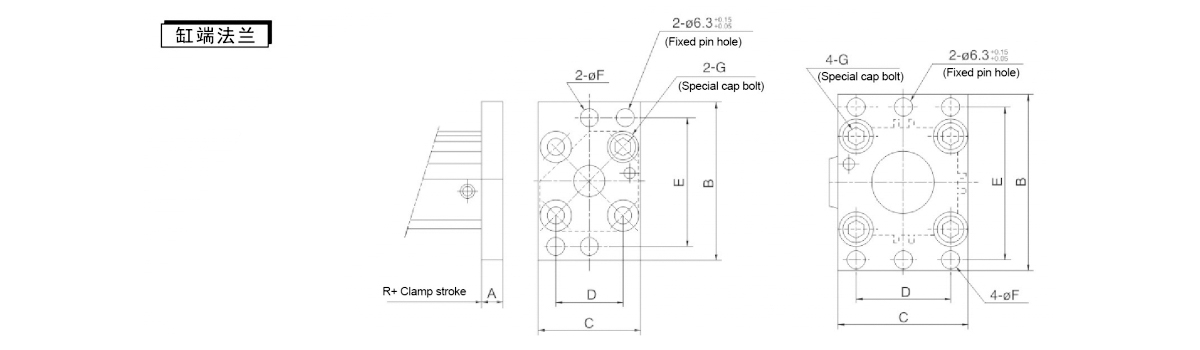

    Eindflens van de cilinder
    Componenten Van toepassing
    Boring maat     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Opmerking: Zorg er bij het installeren van de flens voor dat u het installatietype voor het stangloze cilinderdeksel aan de zijkant selecteert: C-MK□□-□□F.

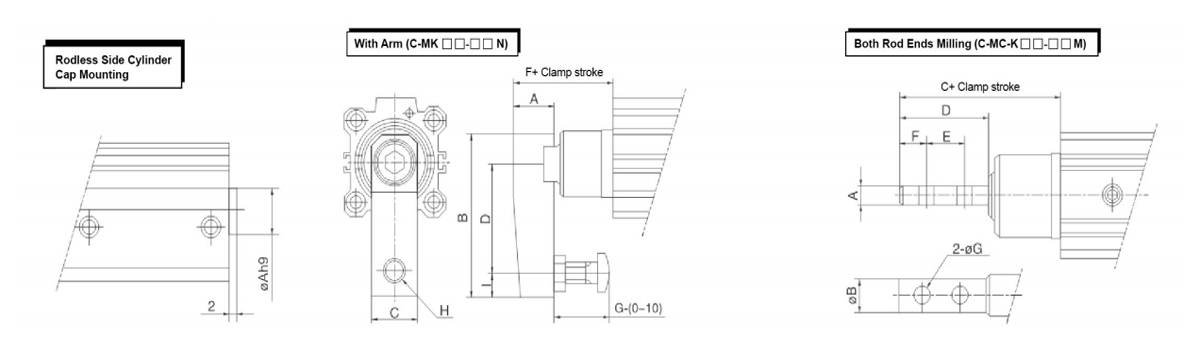

    Stangloze zijcilinderdopmontage Met wapen Beide stangkoppen frezen
    Model A B C D F G H I Model A B C D E F G
    Model Aha9 C-MKD20-□ON 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
