Stangloze cilinder

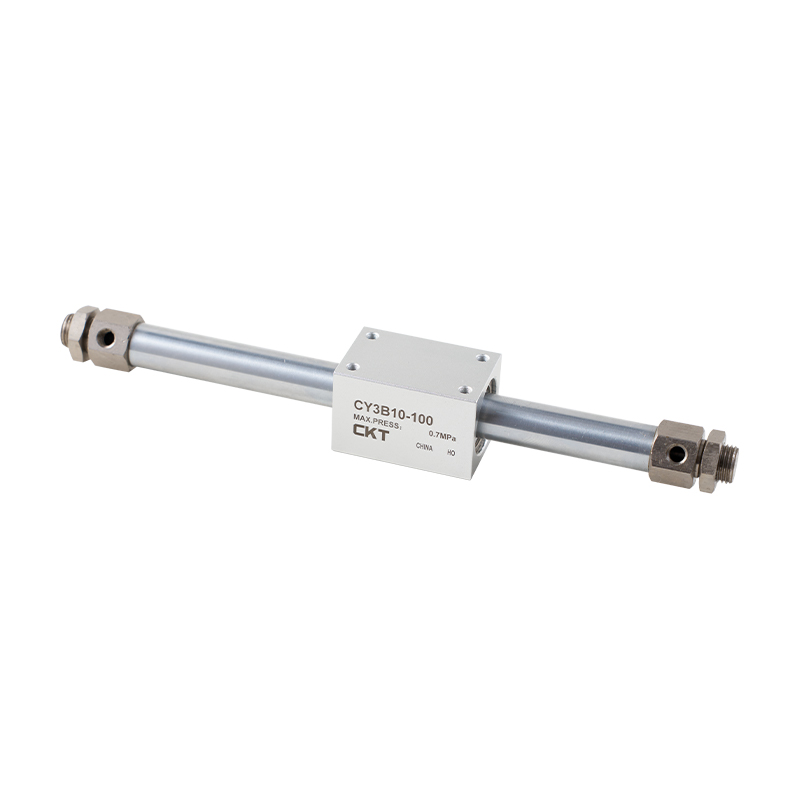

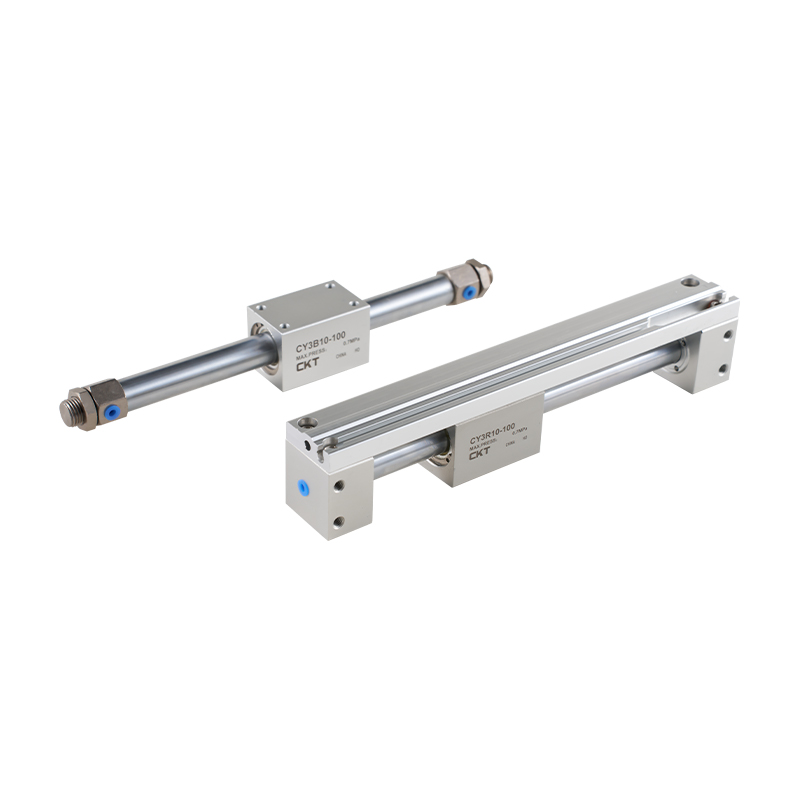

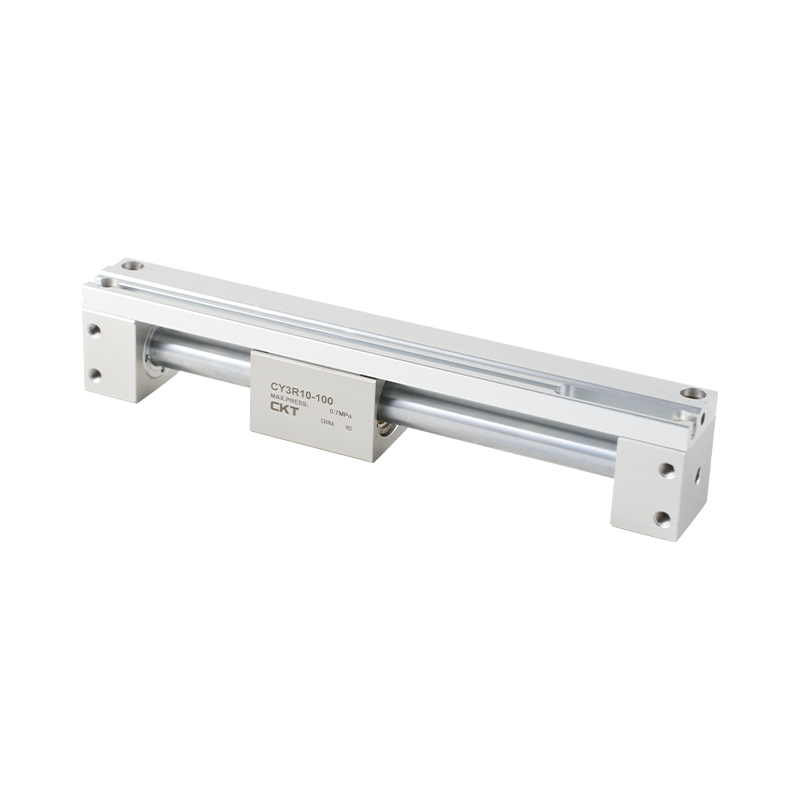

CY3B/CY3R-serie magnetisch gekoppelde stangloze cilinder, basistype/direct gemonteerd type

De vorm van het hoofdgedeelte en de hoofdbedekking is veranderd en de magnetische verbinding is overgenomen om de massa te verminderen. De smeerring op de zuiger kan continu een smeerfilm vormen en de smering verbeteren.

E-mail: manager@cktworld.com
Downloaden
VORIGE：MY1B-serie stangloze cilinder met mechanisch gewricht (basistype)
VOLGENDE：CY1L-serie magnetisch gekoppelde stangloze cilinder (kogellagertype)
  • Standaard specificaties
    Cilinderdiameter (mm) 15 20 25 32 40
    Vloeistof gebruikt Lucht (zonder olie)
    Maximale bedrijfsdruk MPa 0.7
    Minimale bedrijfsdruk MPa 0.16 0.15 0.14 0.12
    Omgevings- en vloeistoftemperatuur -10 tot 60°C (maar niet bevroren)
    Zuigersnelheid mm/s CY3B:50~400;CY3R:50~500
    Bufferen Dempende pads aan beide uiteinden
    Tolerantie slaglengte mm 0~250 1°,251~1000 14.1001~ 1,8
    Magnetische houdkracht   N 137 231 363 588 922
    Leidingaansluiting M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Artikelnummer Geschikt voor cilinderdiameter (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

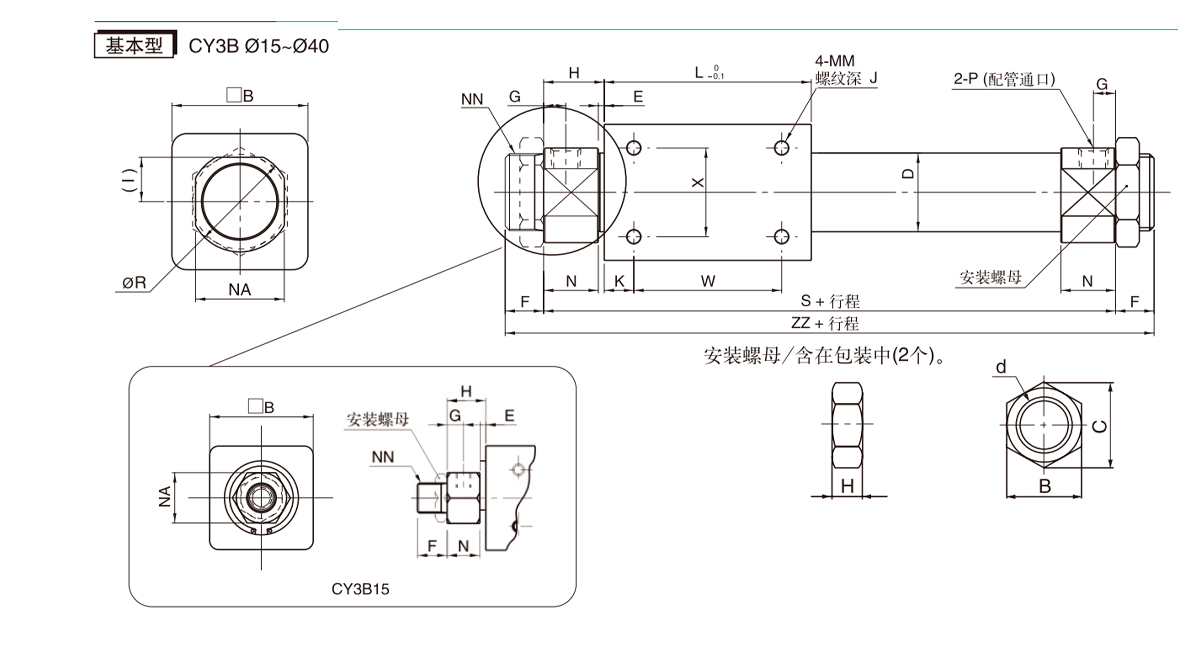

    Model B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

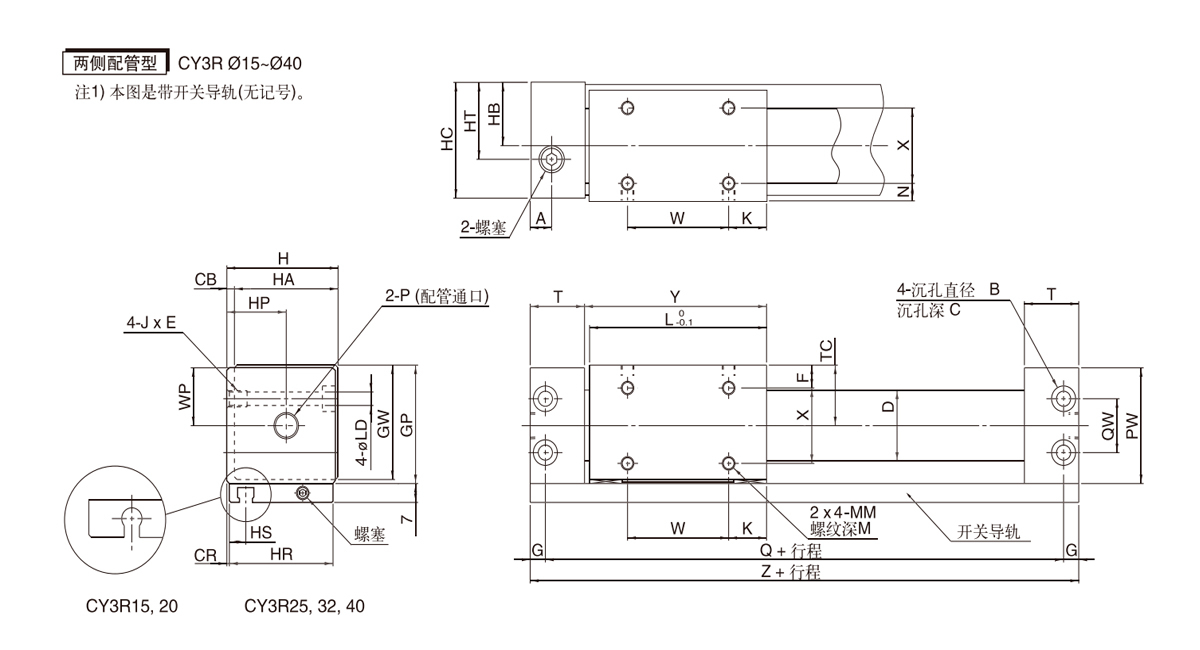

    Model A B C CB CR D F G Huisarts GW H H.A HB H.C PK HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Model L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

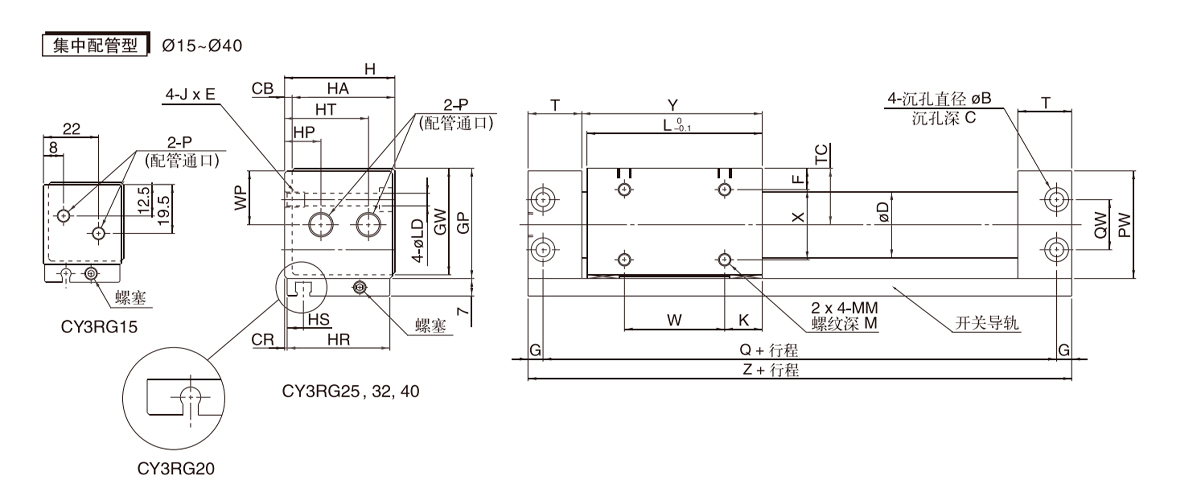

    Model PK HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Niet gespecificeerde afmetingen zijn aan beide zijden dezelfde als die voor het leidingtype.
