MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper Leveranciers

Thuis / Producten / Luchtcilinder / Pneumatische grijpers / MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper

MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper
  • MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper
  • MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper
Pneumatische grijpers

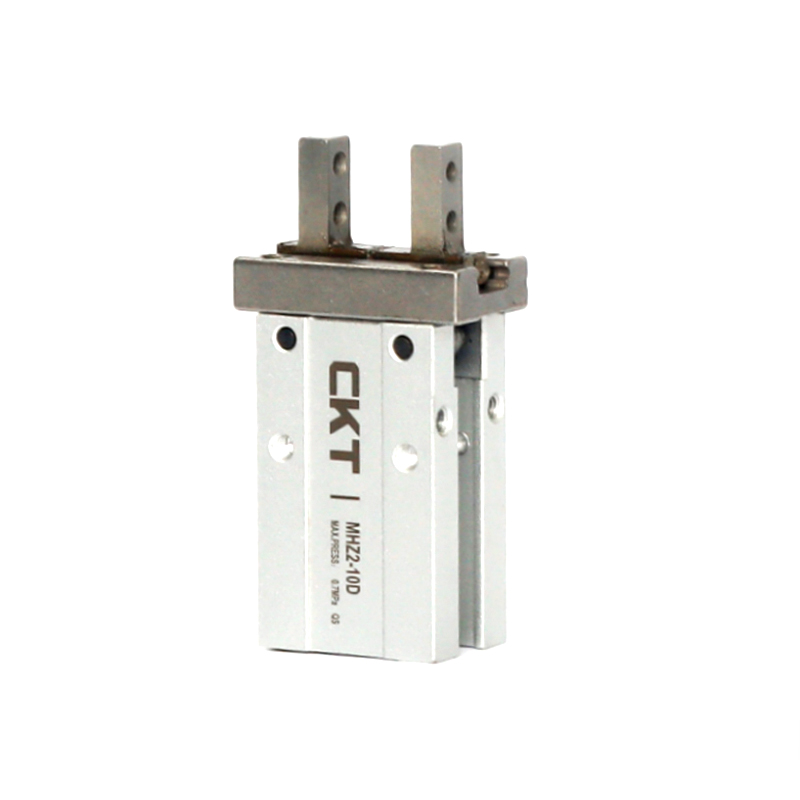

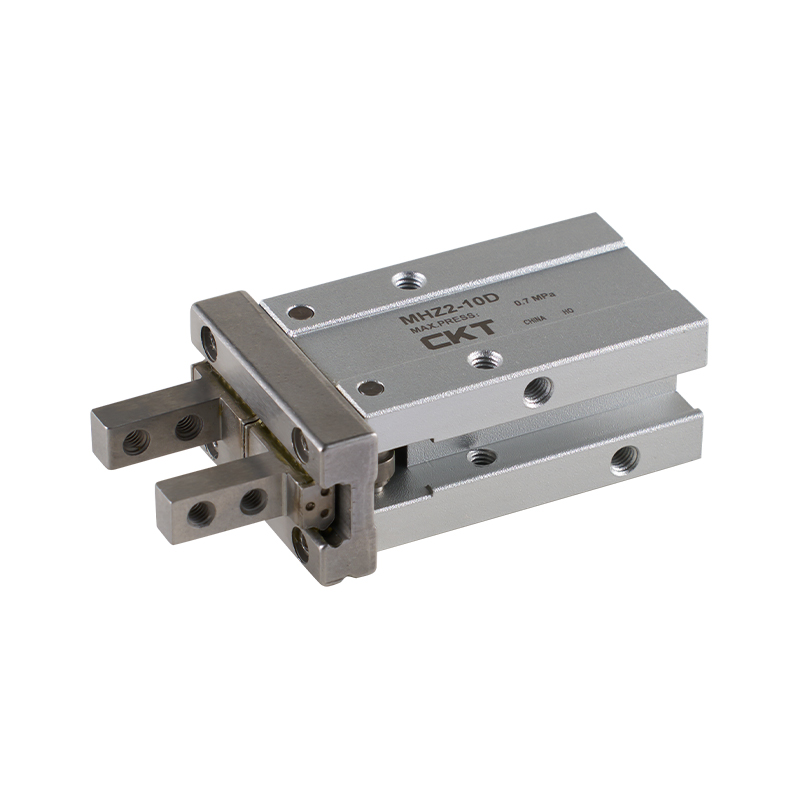

MHZ2-serie (type parallelle opening en sluiting) pneumatische grijper

De pneumatische grijper uit de MHZ2-serie (type parallel openen en sluiten) richt zich op het bieden van stabiele en betrouwbare parallelle klemwerking. Het ontwerpconcept is om kernprestaties en aanpassingsvermogen in evenwicht te brengen om te voldoen aan de basisbehoeften van nauwkeurig grijpen in de automatiseringsuitvoeringslink.

Kernfuncties:

1. Geïntegreerd geleidingssysteem: Het geïntegreerde geleidingsmechanisme zorgt ervoor dat de actuator tijdens bedrijf voldoende structurele stijfheid en actienauwkeurigheid heeft.

2. Verbeterde geleidingsstabiliteit: Aan de onderkant van de geleidingscomponent is een hulppositioneringsstructuur aangebracht om de relatieve positierelatie tussen de belangrijkste bewegende delen en de hoofdstructuur te behouden en de betrouwbaarheid van de werking op lange termijn te verbeteren.

3. Precisiepositioneringsprestaties: Het geoptimaliseerde structurele ontwerp zorgt voor een goede positioneringsconsistentie, wat helpt om een nauwkeurige klemming van het werkstuk te bereiken en de zekerheid van het klemproces te vergroten.

4. Flexibele installatie en compatibiliteit: Biedt een verscheidenheid aan gestandaardiseerde installatie-interfaces voor eenvoudige integratie in verschillende apparatuurindelingen of omgevingen met beperkte ruimte.

5. Lichaamsgeïntegreerde controlehulp: De behuizing is vooraf ingesteld met magnetische componenten, wat basisgemak biedt voor de integratie van standaard positiedetectieapparatuur.

6. Aanpassingsvermogen van inductieschakelaar: Er zijn meerdere installatiesleuven voor inductieschakelaars ontworpen op het oppervlak van het cilinderlichaam, die aanpassingsruimte bieden voor de lay-out van het detectieapparaat om zich aan te passen aan verschillende signaalverzamelingsvereisten.

E-mail: manager@cktworld.com
Downloaden
VORIGE：MHC2-serie (Fulcrum openen en sluiten) pneumatische grijper
VOLGENDE：Geen volgend artikel
  • Cilinderdiameter
    mm     		6 10 16 20 25 32 40
    Gebruik vloeistof Lucht
    Bedrijfsdruk
    bereik (MPa)     		Dubbelwerkend 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Enkelwerkend 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Vloeistoftemperatuur voor milieugebruik -10~60℃
    Herhaalbaarheid (mm) ±0,01 ±0,02
    Maximale bedrijfsfrequentie (tpm) 180 (MHZL2-serie is 120) 60
    Olie aanbod Niet vereist
    Bedrijfsmodus Dubbelwerkend · Single-acting
    Magnetische schakelaar (optioneel) Contactloze magneetschakelaar (MHZA2, MHZAJ2 zonder magneetschakelaar)
    Aansluitdiameter M3×0,5 M5×0,8

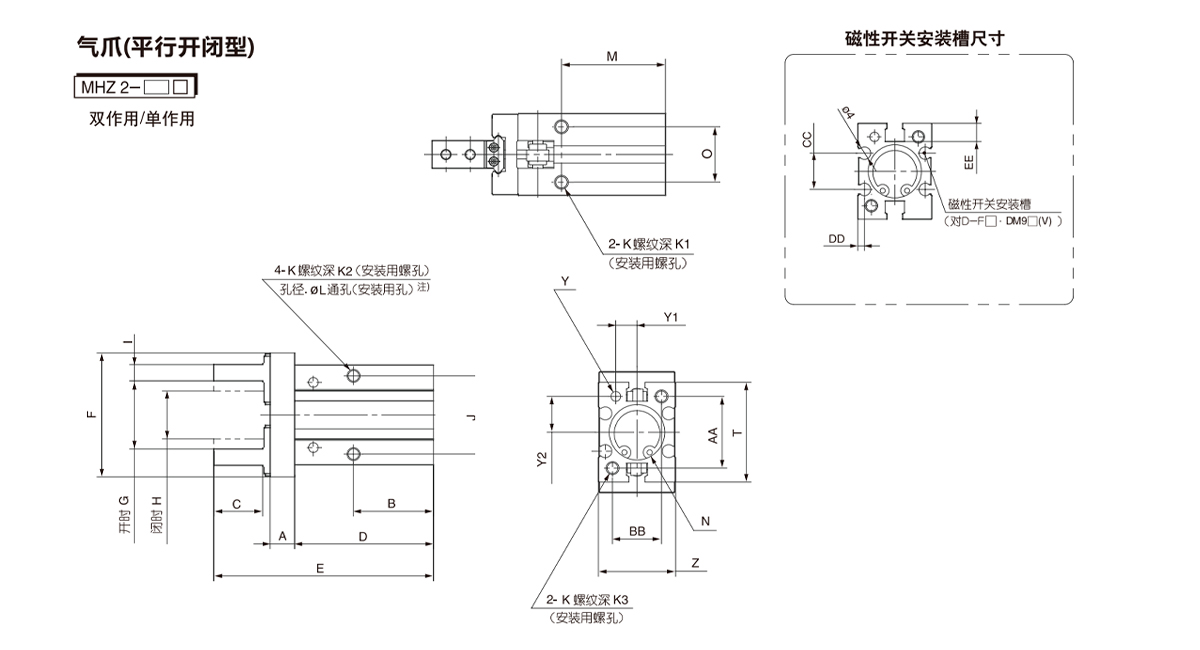

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Diep 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Diep2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Diep3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Diep3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Diep4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Diep4 32 M8×1,25 9 17 M5×0,8

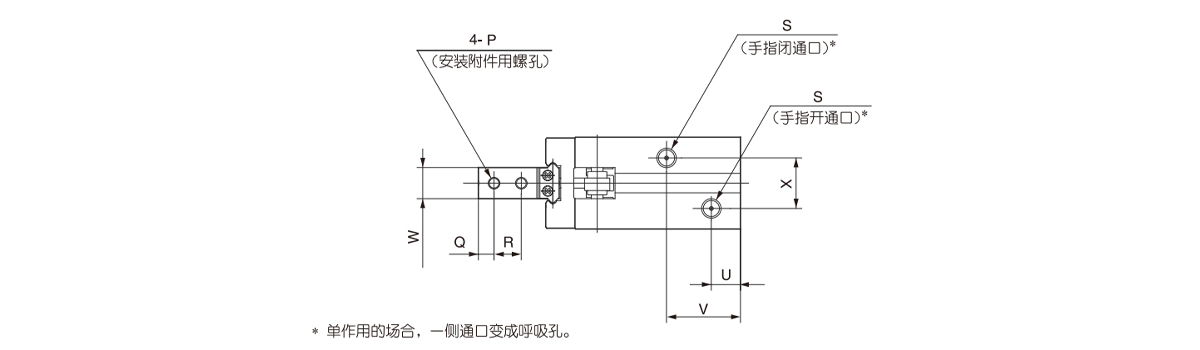

    Model
    (mm)     		T U V W X Y Z J1 J2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Diep3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Diep3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Diep4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Diep4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Diep5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Diep5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

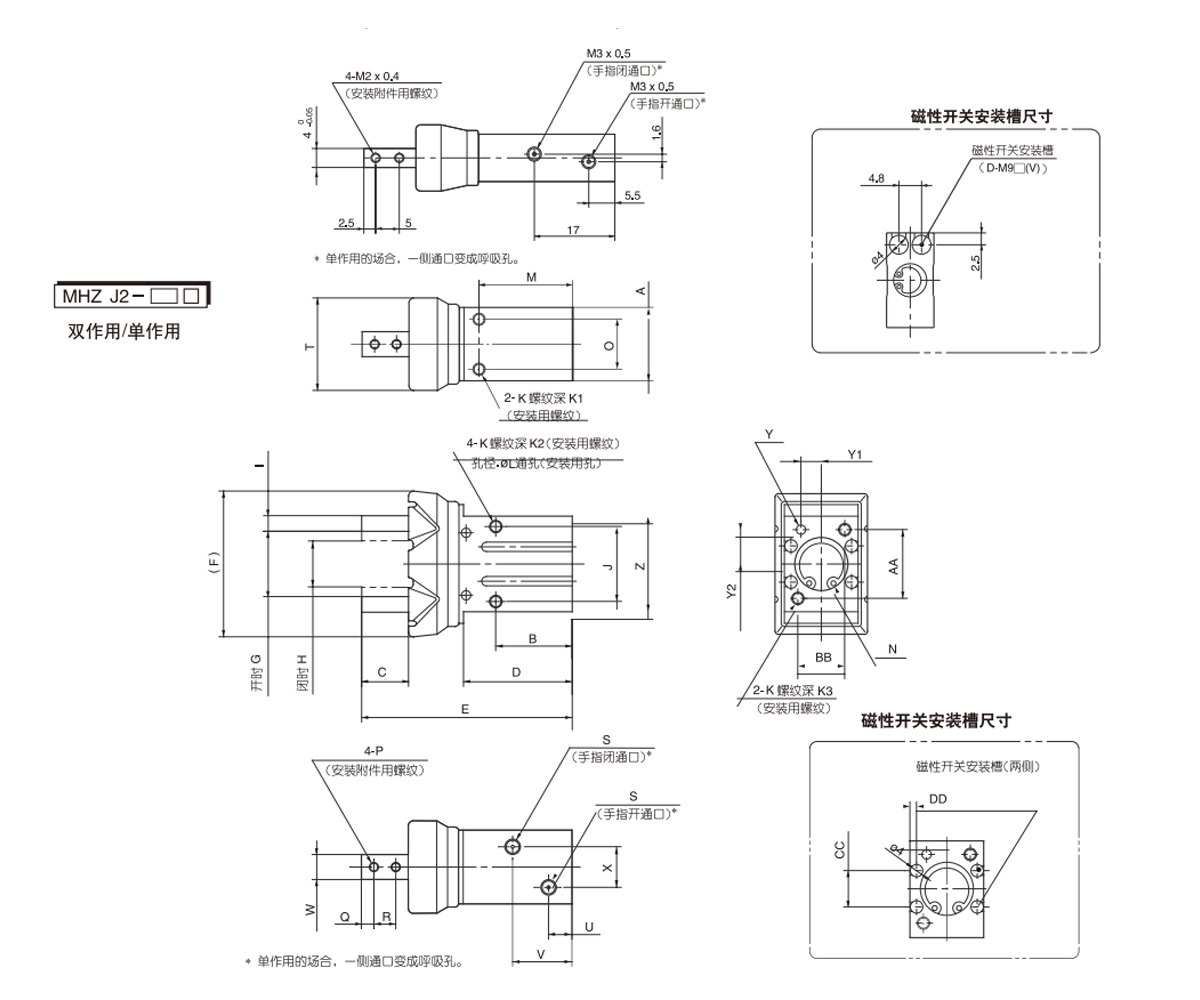

    Cilinderdiameter
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y J1 J2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Diep2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Diep3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Diep2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Diep3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Diep3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Diep4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Diep3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Diep4 10±0,02 21,8±0,02 52 40 22 19 3.5
