CDJPB-serie (dubbelwerkende) naaldcilinder
  • CDJPB-serie (dubbelwerkende) naaldcilinder
Naald Cilinder

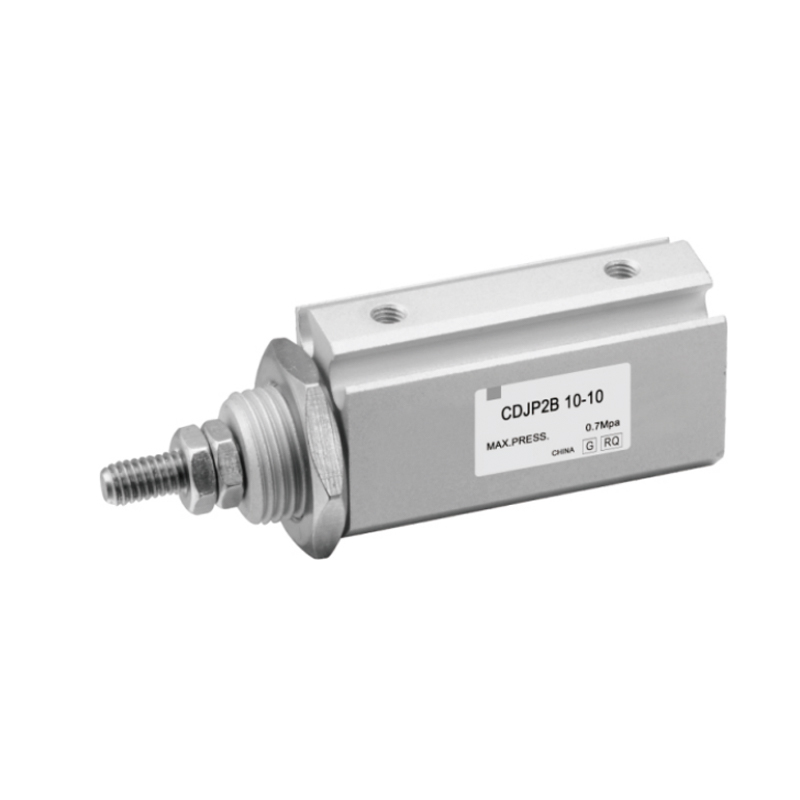

CDJPB-serie (dubbelwerkende) naaldcilinder

De (dubbelwerkende) naaldcilinder uit de CDJPB-serie is een nauwkeurige pneumatische actuator ontworpen voor scenario's met beperkte ruimte. Het bereikt een efficiënte lineaire heen en weer gaande beweging door een compacte structuur en is geschikt voor sterk geïntegreerde automatiseringssystemen.

Kernfuncties:

1. Extreem ruimtegebruik: De zeer intensieve configuratie en lichtgewicht carrosserie optimaliseren de ruimte voor de uitrusting aanzienlijk en verbeteren de aanpasbaarheid van het systeem aan ruimtebeperkingen.

2. Configuratieflexibiliteit: Omvat meerdere specificaties van parametergroepen voor slag- en cilinderdiameter, past zich aan gedifferentieerde belasting- en dynamische vereisten aan en garandeert een toepassingsbreedte.

3. Vrijheid van systeemintegratie: Ondersteunt modulaire installatietopologie en uitgebreide accessoire-interface, waardoor het gebruiksklare functies biedt en de complexiteit van de technische integratie wordt verminderd.

4. Ingebouwde detectie-eenheid: Integreert een contactloze magnetische inductieschakelaar om een geïntegreerde lichaamstopologiestructuur te vormen, en realiseert debug-vrije positioneringssignaalfeedbackfunctie.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：CJPB-serie (enkelwerkende) naaldcilinder
  • Cilinderdiameter (mm) 6 10 15
    Vloeistof gebruikt Lucht
    Type bediening Dubbelwerkend
    Maximale bedrijfsdruk MPa 0.7
    Minimale bedrijfsdruk MPa 0.12 0.06
    Omgevings- en vloeistoftemperatuur Niet-magnetische schakelaar: -10°C,
    Magnetische schakelaar: -10°C tot 60°C
    Bufferen Rubberen buffers aan beide uiteinden
    Zuiger snelheid 50~500 mm/sec
    Slagtolerantie mm 10
    * Smering Niet vereist
    Aansluitdiameter M5×0,8
    *Als smering nodig is, gebruik dan turbineolie nr.

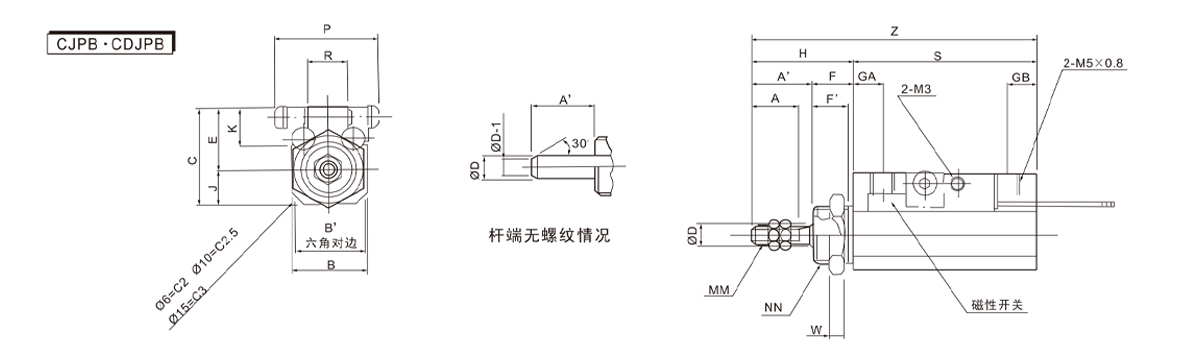

  • Cilinderdiameter
    (mm)     		A een' B B' ØD F F' GA GB H J K MM NN R S W Z Magnetische schakelaar
    5e 10e 15e 20e 30e 5e 10e 15e 20e 30e C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

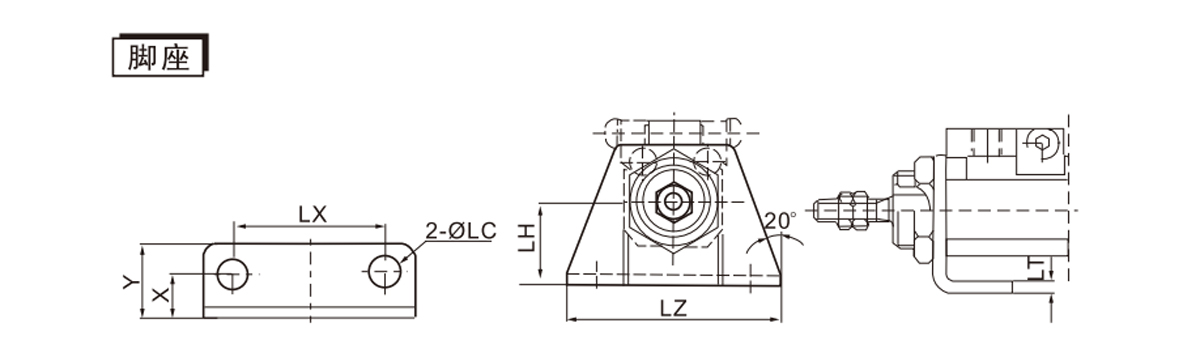

    Cilinderdiameter
    (mm)     		Voetensteun
    Artikelnummer LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

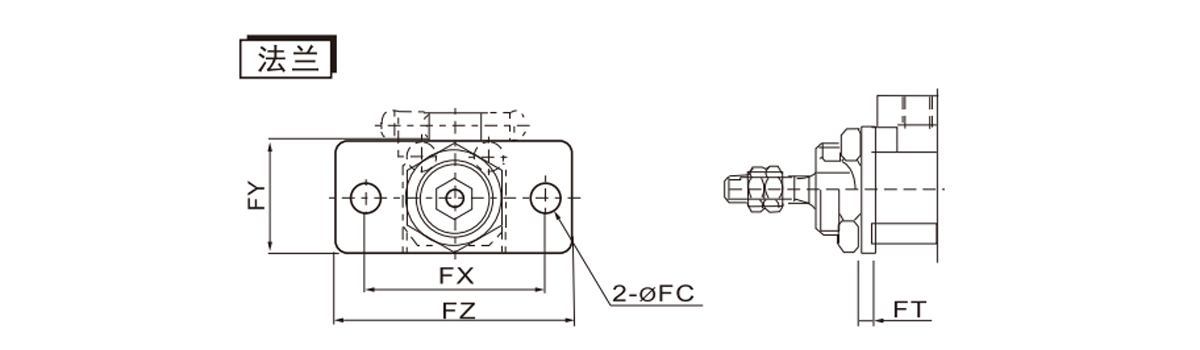

    Cilinderdiameter
    (mm)     		Flens
    Artikelnummer FT FX FJ FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Cilinderdiameter
    (mm)     		Onderdeelnummer oorschachtzitting S Z ZZ R
    5e 10e 15e 20e 30e 5e 10e 15e 20e 30e 5e 10e 15e 20e 30e
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

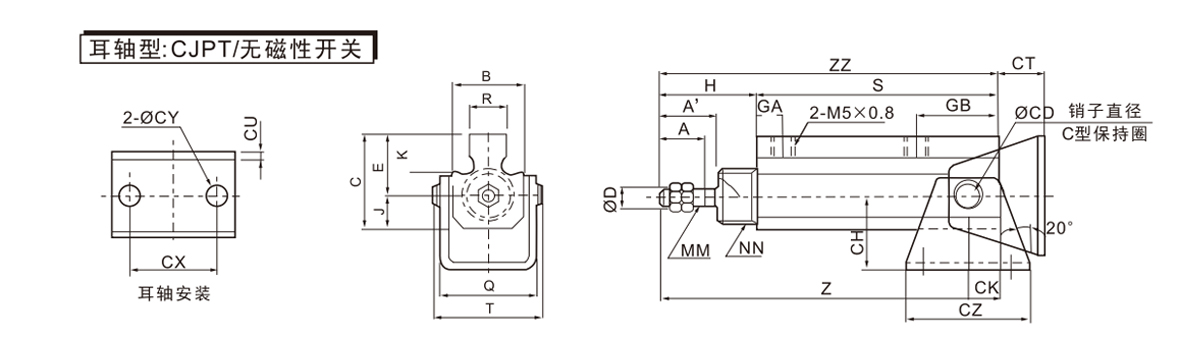

    Cilinderdiameter
    (mm)     		A EEN′ B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

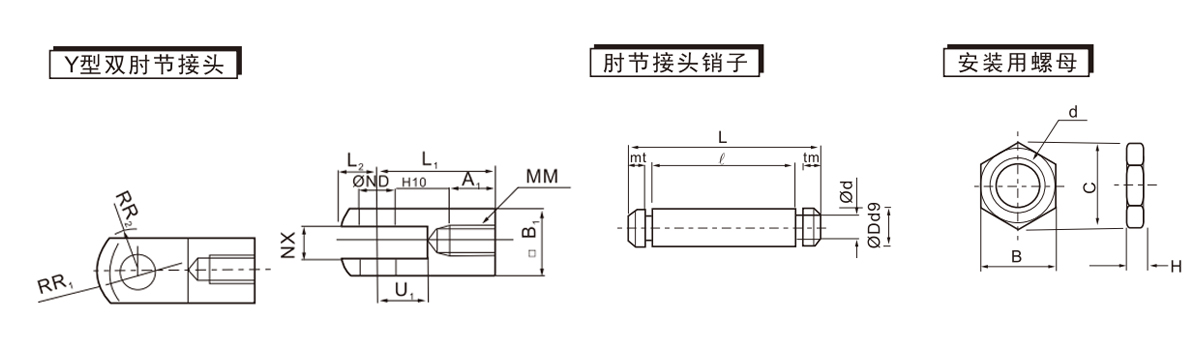

    Cilinderdiameter
    (mm)     		Y-type dubbel ellebooggewricht Ellebooggewrichtspen Cilinderlichaammoer
    Artikelnummer A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Artikelnummer ØDd9 L od ρ M t Artikelnummer d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

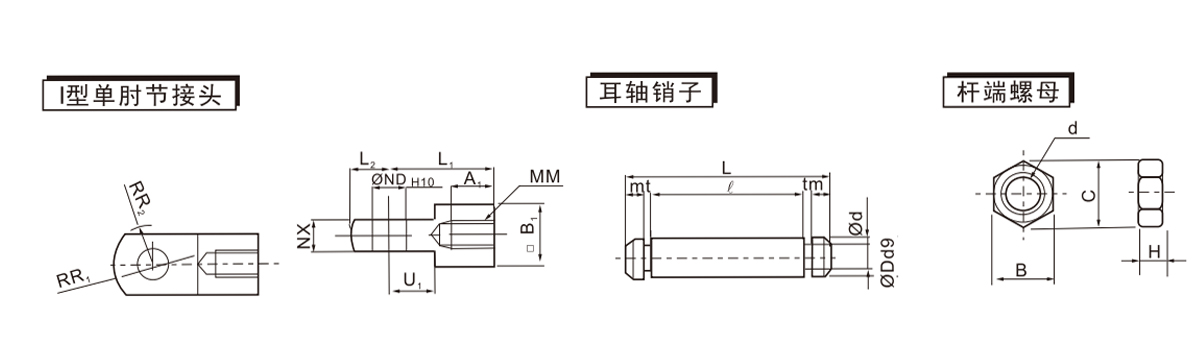

    Cilinderdiameter
    (mm)     		Enkel ellebooggewricht Oorschacht pin Stangeindmoeren
    Artikelnummer A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Artikelnummer ØDd9 L od ρ M t Artikelnummer d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 CT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 CT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 CT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
