TDA/TN-serie dubbele cilinder (Ø10~Ø32)
  • TDA/TN-serie dubbele cilinder (Ø10~Ø32)
Meerassige cilinder

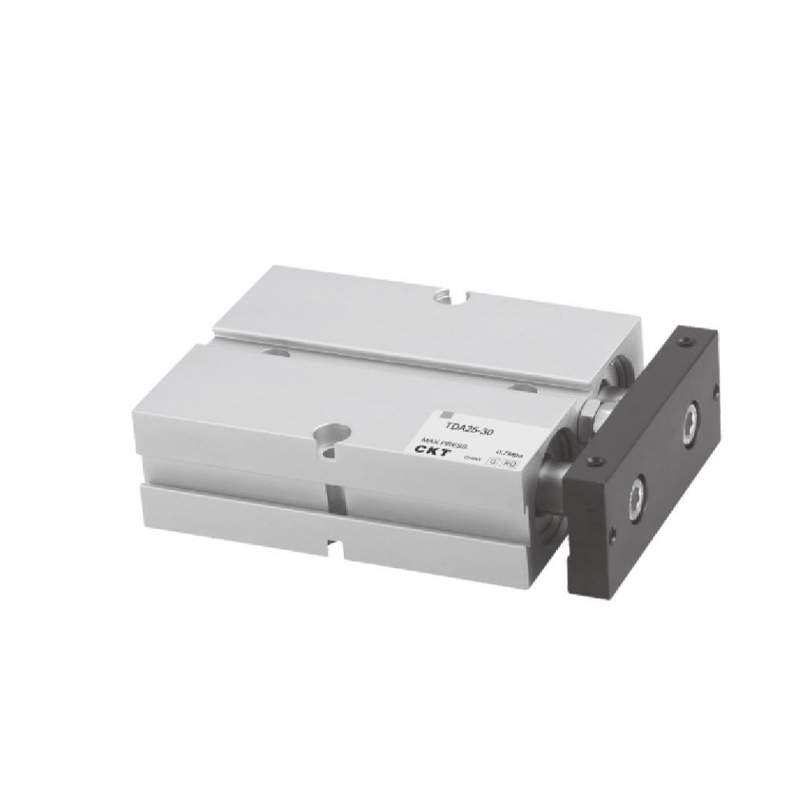

TDA/TN-serie dubbele cilinder (Ø10~Ø32)

1. Het ingebedde lichaam wordt bevestigd en geïnstalleerd om installatieruimte te besparen;
2. Het heeft bepaalde anti-buig- en anti-torsie-eigenschappen en is bestand tegen bepaalde zijdelingse belastingen;
3. Er zijn montagegaten aan drie zijden van de bevestigingsplaat om laden op meerdere posities te vergemakkelijken;
4. Het antibotsingskussen aan de voorkant van het lichaam kan de cilinderslag aanpassen en de impact verlichten;
5. De standaardconfiguratie van deze serie cilinders is van het magnetische type en er is geen optie zonder magnetisch type.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CXS-serie dubbele cilinder (basistype)
VOLGENDE：Geen volgend artikel
  • Specificatie
    Boringmaat (mm) 10 16 20 25 32
    Actie Dubbelwerkend
    Vloeistof Lucht
    Bedrijfsdrukbereik 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Bewijsdruk 1,5 MPa (215 psi)
    Bedrijfstemperatuur
    (℃)     		-20 ~ 70
    Bedrijfssnelheidsbereik
    (mm/s)     		30~500
    Verstelbare slag -10~0
    Tolerantie slaglengte 1.00
    Kussen Bumper
    Niet-roterende tolerantie ±0,4° ±0,3°
    Poortgrootte M5×0,8 PT1/8
    *Niet-rotatienauwkeurigheid verwijst naar de hoek waaronder de cilinderbevestigingsplaat kan draaien wanneer de cilinder volledig is ingetrokken;
    **NPT- en G-schroefdraadtypen zijn beschikbaar voor de leidingaansluiting.
    Ook: C-TN-serie volledig magnetisch.

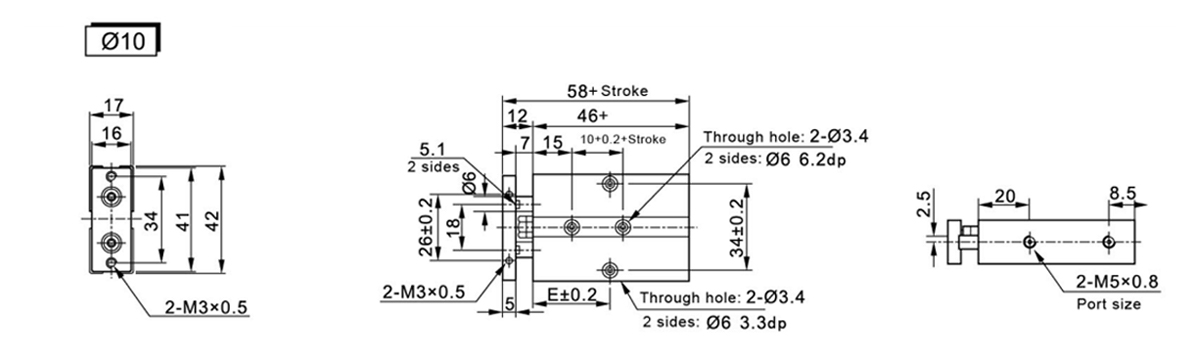

  • Symbool/streek 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

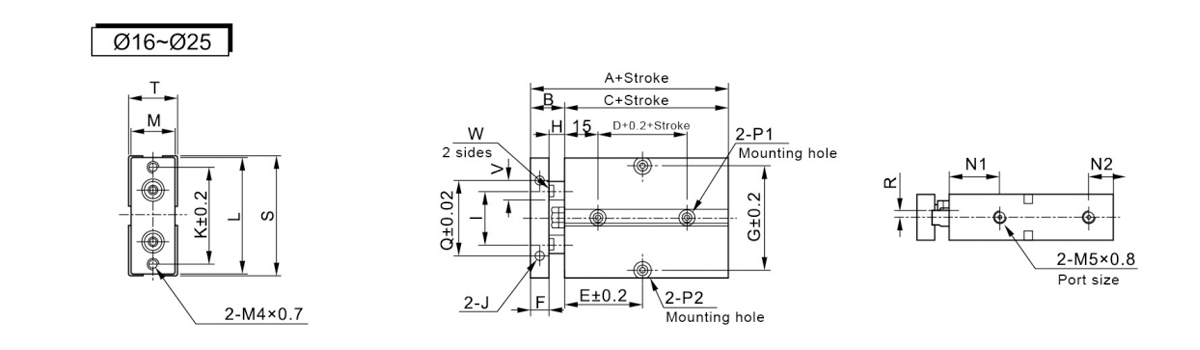

    Symbool/streek A B C D Beroerte≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbool/streek G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Diepte5 47 53 20 22 11 Beide zijden: 07,5 Diepte 7,2 mm Doorgaand gat Ø4,5 Beide zijden: 08 Diepte 4,5 mm Doorgaand gat Ø 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Diepte5 55 61 24 25 12 Beide zijden: 07,5 Diepte 7,2 mm Doorgaand gat Ø4,5 Beide zijden: 08 Diepte 4,5 mm Doorgaand gat Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Diepte5 66 72 29 27 12 Beide zijden: 07,5 Diepte 7,2 mm Doorgaand gat Ø4,5 Beide zijden: 08 Diepte 4,5 mm Doorgaand gat Ø 4,5 56 6 73 30 12 10.1

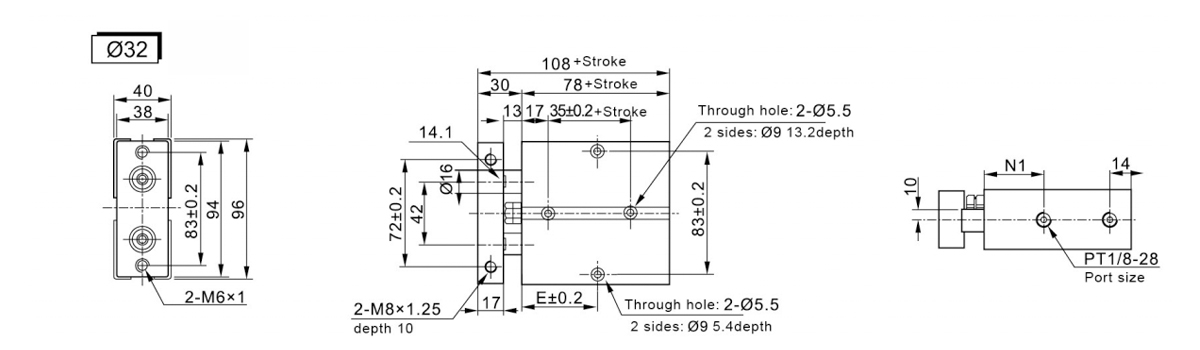

    Symbool/streek 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
