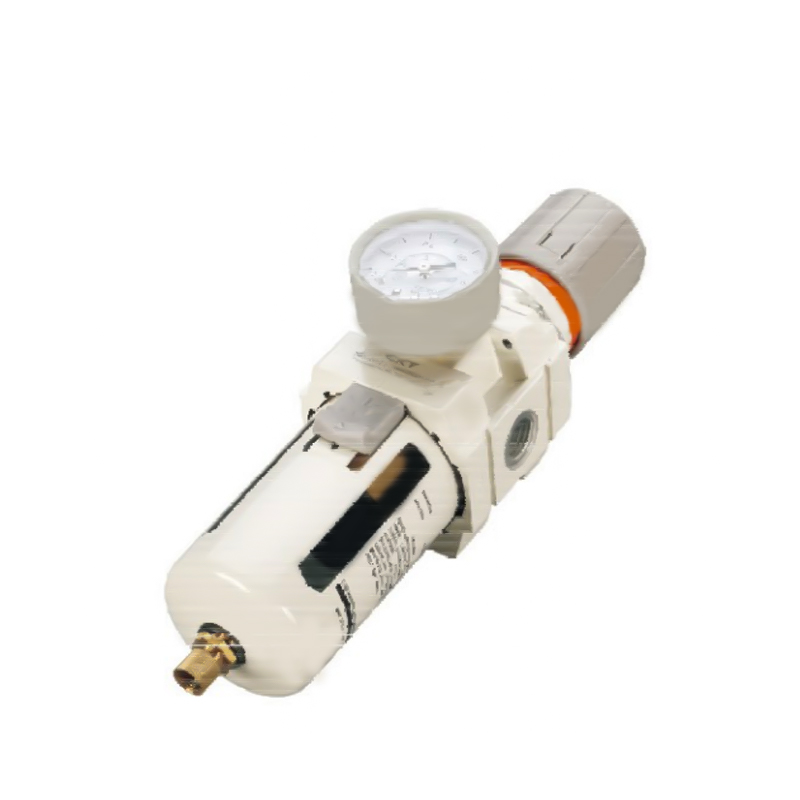

AW-serie filterdrukregelaar
  • AW-serie filterdrukregelaar
Modulaire F.R.L. Eenheden AC-serie

AW-serie filterdrukregelaar

De filterdrukregelaar uit de AW-serie is een belangrijk luchtbronverwerkingsonderdeel in industriële pneumatische systemen. Het integreert filter- en drukregelfuncties om schone en drukstabiele perslucht voor actuatoren te leveren, waardoor de betrouwbaarheid en langdurige werking van het systeem worden gegarandeerd.

1. Meertraps onzuiverheidsonderscheppingsvermogen

De ingebouwde hoogefficiënte filtratiestructuur kan vaste deeltjes en vloeistofresten in de luchtbron diep scheiden, waardoor het risico op verontreiniging van de pijpleiding wordt verminderd.


2. Drukdynamische balanscontrole

Het drukregelmechanisme heeft lage hysteresiskarakteristieken en het fluctuatiebereik van de uitgangsdruk is smal, waardoor de drukdrift die wordt veroorzaakt door belastingsveranderingen effectief wordt onderdrukt.


3. Modulaire montage-interface

Er wordt gebruik gemaakt van het standaard poort-snelkoppelingsontwerp, dat compatibel is met reguliere gasspruitstukken en pijpleidinglay-outs, waardoor de installatiecyclus ter plaatse aanzienlijk wordt verkort.


4. Dekking van volledige scenariospecificaties

Biedt stroomniveaus uit de 2000/3000/4000/5000-serie om zich aan te passen aan de werkomstandigheden van pneumatische circuits van verschillende groottes.


5. Universele pijpleidingaanpassing

Ondersteunt pijpconfiguraties met een kruisdiameter van 1/8" tot 1" voor een snelle, compatibele implementatie met bestaande gastoevoernetwerken.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Filtercombinatie uit de AC-serie (tweedelig)
VOLGENDE：AL-serie smeerapparaat
  • Bewijsdruk 1.5Mpa{15.3kgf/cm²}
    Maximale bedrijfsdruk 1.0Mpa{10.2kgf/cm²}
    Omgevings- en vloeistoftemperatuur 5~60℃
    Zeefopening 5μm
    Materiaal kom Polycarbonaat
    Bowl-bewaker C-AW1000~2000(zonder)       C-AW3000~5000(met)
    Stel het drukbereik in C-AW1000:0,05~0,7Mpa (0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Opmerking: 2,10,20,40,70,100μm voor optioneel

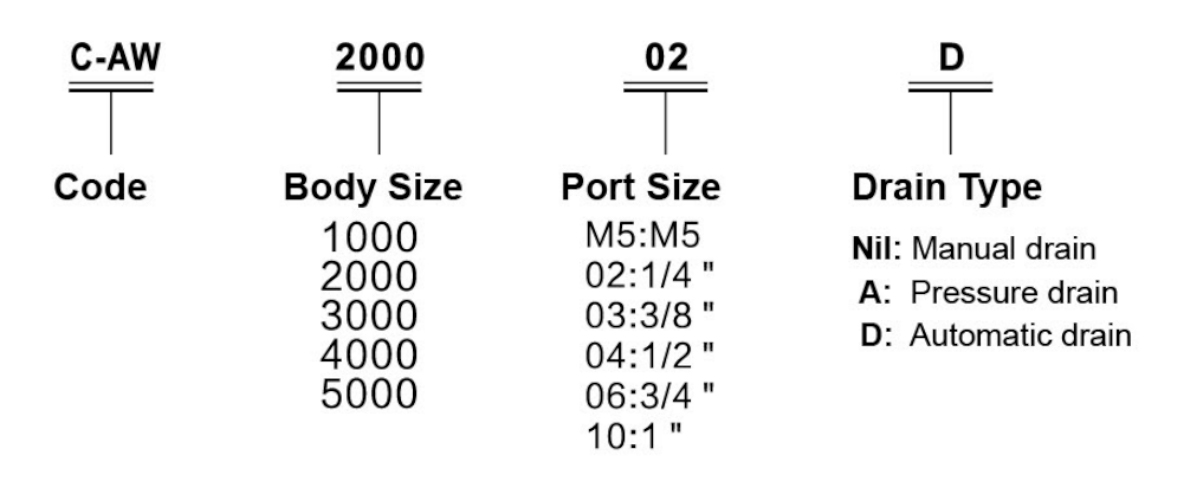

    Model Specificatie
    Nominale stroom Poortgrootte
    Rc(PT)     		Gauge poortgrootte
    Rc(PT)     		Gewicht
    (kgf)
    Handmatige afvoer Automatische afvoer
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Opmerking: 1. De standaard automatische afvoer is normaal gesproken open (N.O.). De C-AW3000~4000-serie biedt ook een normaal gesloten (N.C.) optie. De minimale bedrijfsdruk is: normaal open - 0,1 MPa (1 kgf/cm²), normaal gesloten - 0,15 MPa (1,5 kgf/cm²).
    2. Onder een toevoerdruk van 0,7 MPa (7,1 kgf/cm²).

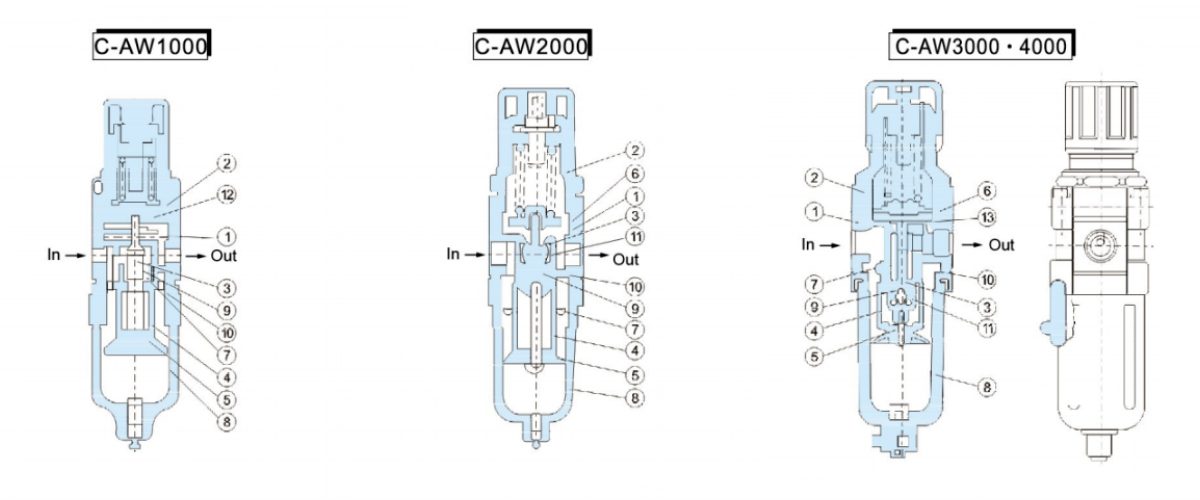

  • Hoofdcomponenten
    Artikel Naam Materiaal Opmerking
    C-AW1000 ~ 2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Lichaam Gegoten zink Gegoten aluminium Gegoten aluminium Wit
    2 Motorkap Metaceetaldehyde Gegoten aluminium Zwart

    Componenten
    Artikel Naam Materiaal Onderdeelnr.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Klepmontage Messing NBR - - - - -
    4 Filterelement Hars - - - - -
    5 Schot ABS - - - - -
    6 Diafragma montage NBR - - - - -
    7 Afbuigplaat ABS - - - - -
    8 Kom montage Polycarbonaat - - - - -
    9 Klepveer Roestvrij staal - - - - -
    10 Lichaam O-ring NBR - - - - -
    11 Klep O-ring NBR - - - - -
    12 MIJN-ring NBR - - - - -
    13 O-ring NBR - - - - -

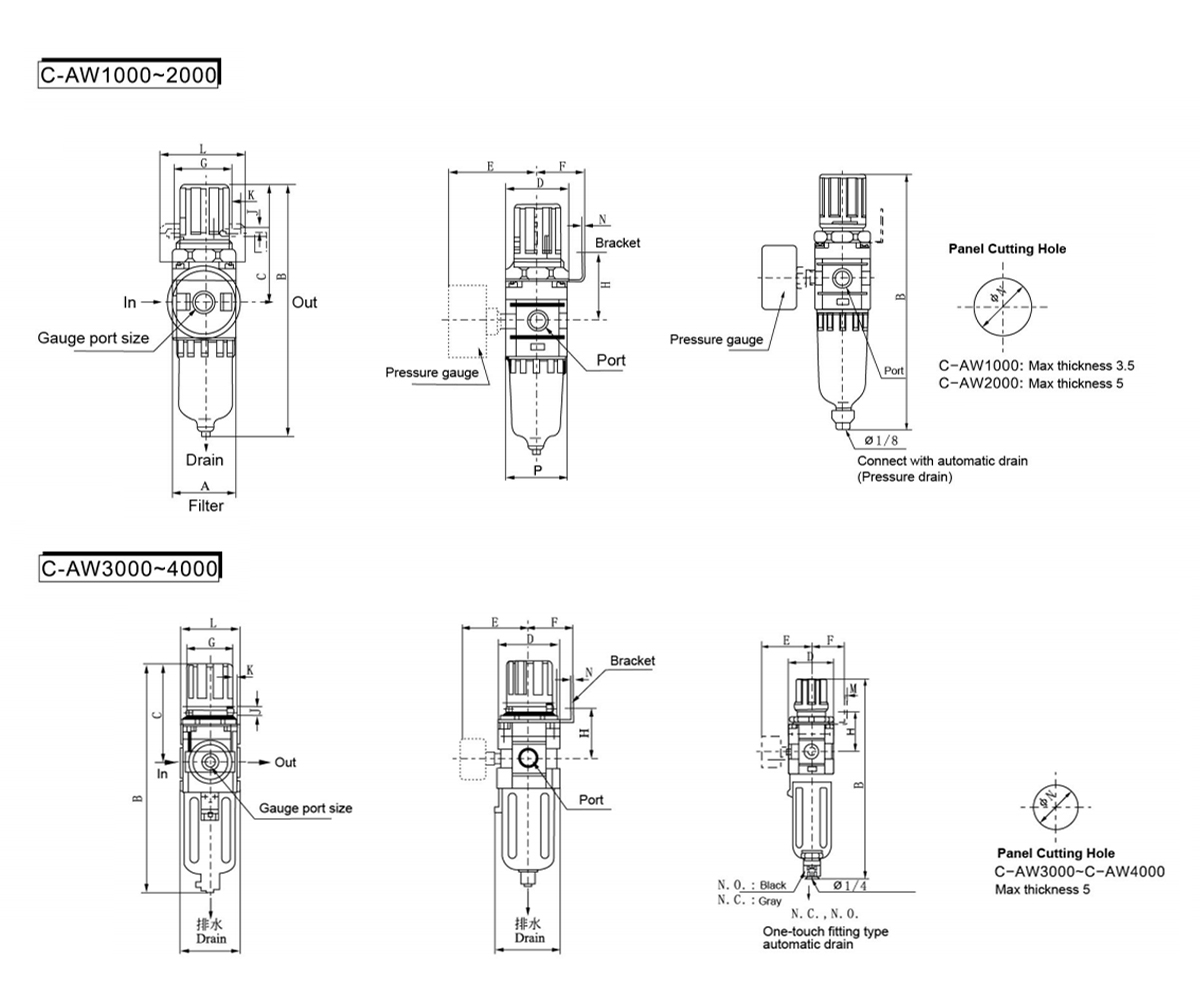

    Model Haven
    Grootte     		A B C D E F G H J K L M N P Maak verbinding met
    Automatische afvoer
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
