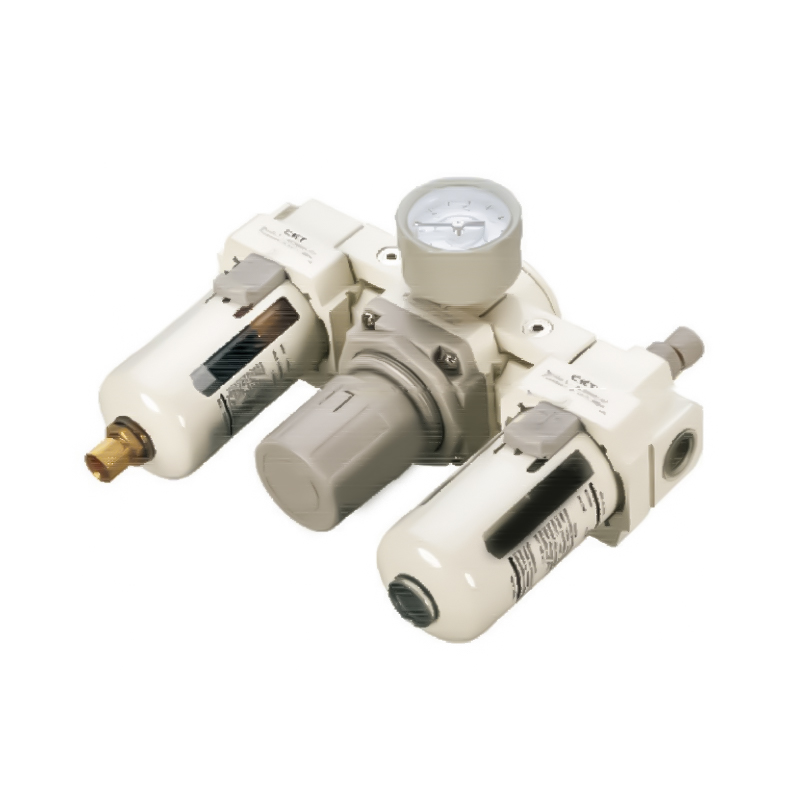

Filtercombinatie uit de AC-serie (drievoudig)
  • Filtercombinatie uit de AC-serie (drievoudig)
Modulaire F.R.L. Eenheden AC-serie

Filtercombinatie uit de AC-serie (drievoudig)

De AC-serie filtercombinatie (driedelig) is de basiseenheid voor de voorbehandeling van luchtbronnen in industriële pneumatische systemen. Het integreert doorgaans drie functies: filtratie van onzuiverheden, drukregeling en smering van de actuator. Het biedt een schoon, stabiel en geschikt werkmedium voor stroomafwaartse pneumatische componenten, waardoor de betrouwbaarheid en levensduur van het systeem worden gegarandeerd.

Kernfuncties:

1. Uitstekende gemiddelde reinheid: Het heeft een efficiënt vermogen om onzuiverheden op te vangen, kan vaste deeltjes en vloeibare watermist in de luchtbron effectief filteren en de potentiële schade aan precisiecomponenten aanzienlijk verminderen.

2. Stabiele drukoutput: Het ingebouwde drukregelmechanisme werkt betrouwbaar, kan het vereiste werkdrukniveau van het systeem nauwkeurig instellen en behouden, en effectief bufferen van de impact van stroomopwaartse drukschommelingen op stroomafwaartse apparatuur.

3. Geoptimaliseerde smeringscontrole: Het oliemistontwerp is gericht op efficiëntie en kan een stabiele en regelbare toevoer van smeermiddelverneveling bereiken met een lagere luchtstroom, waardoor wordt verzekerd dat de actuatoren volledig en economisch worden gesmeerd. Bescherming.

4. Flexibele specificatieaanpassing: Bied opties uit de 2000/3000/4000/5000-serie, variërend van basistoepassingen tot meer veeleisende werkomstandigheden, eenvoudig aan te passen en te selecteren op basis van systeembelasting en stroomvereisten.

5. Breed scala aan interface-compatibiliteit: Ondersteunt 1/8", 1/4", 3/8", 1/2", 3/4", 1" en andere standaard pijpdiameters, eenvoudig aan te sluiten en te integreren met pneumatische leidingen met verschillende specificaties, waardoor installatie ter plaatse wordt vereenvoudigd.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：Filtercombinatie uit de AC-serie (tweedelig)
  • Bewijsdruk 1.5Mpa{15.3kgf/cm²}
    Maximale bedrijfsdruk 1.0Mpa{10.2kgf/cm²}
    Omgevings- en vloeistoftemperatuur 5~60℃
    Zeefopening 5μm
    Aanbevolen smering ISOVG32 of gelijkwaardig
    Materiaal kom Polycarbonaat
    Bowl-bewaker C-AC1000~2000(zonder)        C-AC3000~5000(met)
    Stel het drukbereik in C-AC1000:0,05-0,7 MPa (0,51 ~ 7,1 kgf/cm²)
    C-AC2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Opmerking: 2,10,20,40,70,100μm voor optioneel

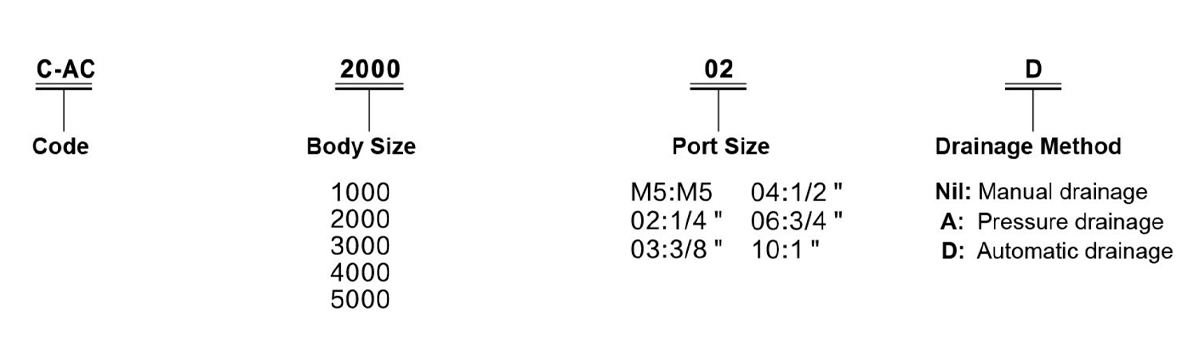

    Model Specificatie
    Componenten Nominale stroom
    (l/min)     		Poortgrootte
    Rc(PT)     		Manometer
    Poortgrootte
    Rc(PT)     		Gewicht
    (kgf)
    Handmatige afvoer Automatische afvoer Filteren Regelaar Smering
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Opmerking: 1. De standaard automatische afvoer is normaal gesproken open (N.O.). De C-AC3000~5000-serie biedt ook een normaal gesloten (N.C.) optie. De minimale bedrijfsdruk is: normaal open - 0,1 MPa (1 kgf/cm²), normaal gesloten - 0,15 MPa (1,5 kgf/cm²).
    2. Onder een toevoerdruk van 0,7 MPa (7,1 kgf/cm²).

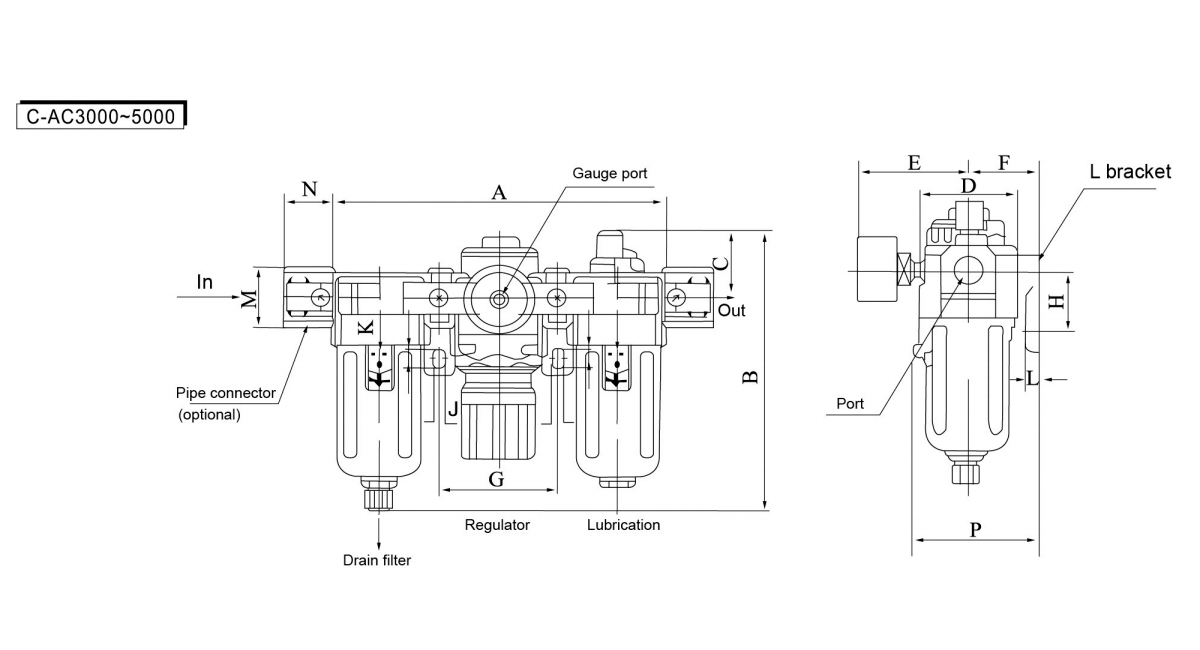

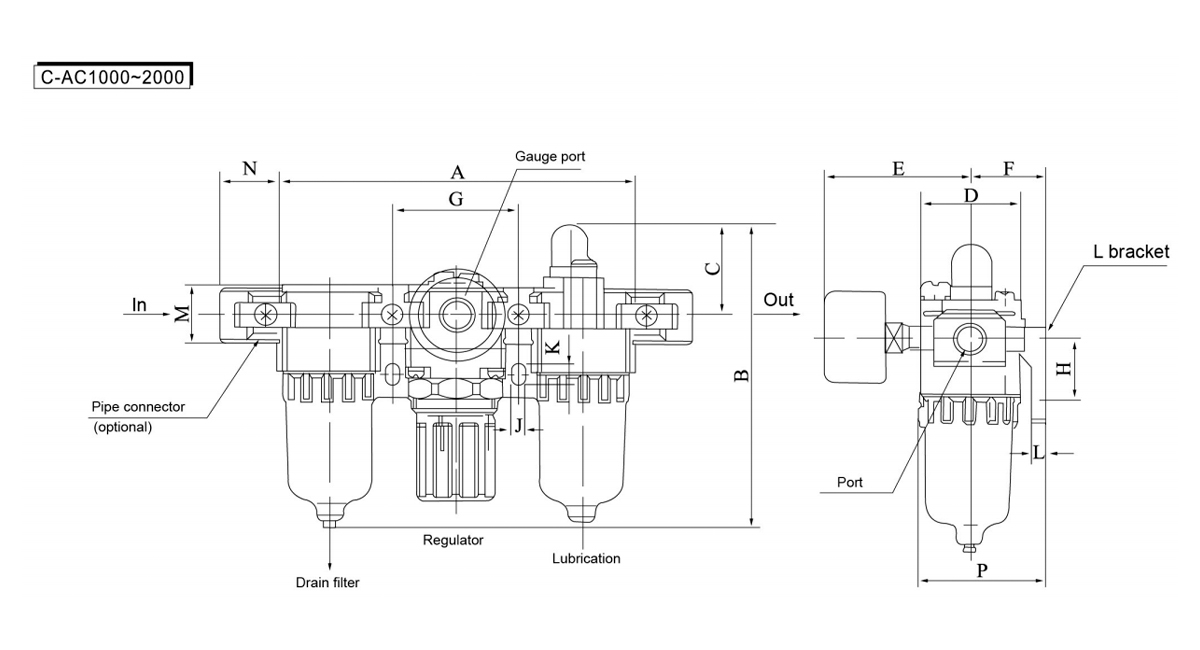

  • Model Poortgrootte A B C D E F G H J K L M N P Maak verbinding met
    Automatische afvoer
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 ·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
