4HV-serie 2/3 4-weg handventiel Leveranciers

Thuis / Producten / Pneumatische besturingscomponenten / Handmatige regelklep / 4HV-serie 2/3 4-weg handventiel

4HV-serie 2/3 4-weg handventiel 4HV-serie 2/3 4-weg handventiel 4HV-serie 2/3 4-weg handventiel 4HV-serie 2/3 4-weg handventiel
  • 4HV-serie 2/3 4-weg handventiel
  • 4HV-serie 2/3 4-weg handventiel
  • 4HV-serie 2/3 4-weg handventiel
  • 4HV-serie 2/3 4-weg handventiel
Handmatige regelklep

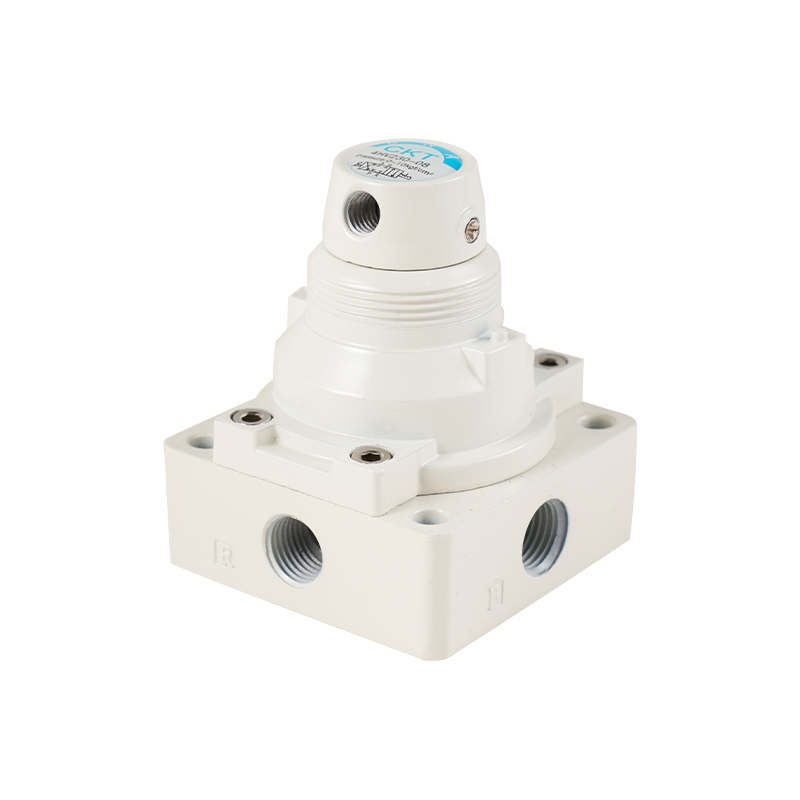

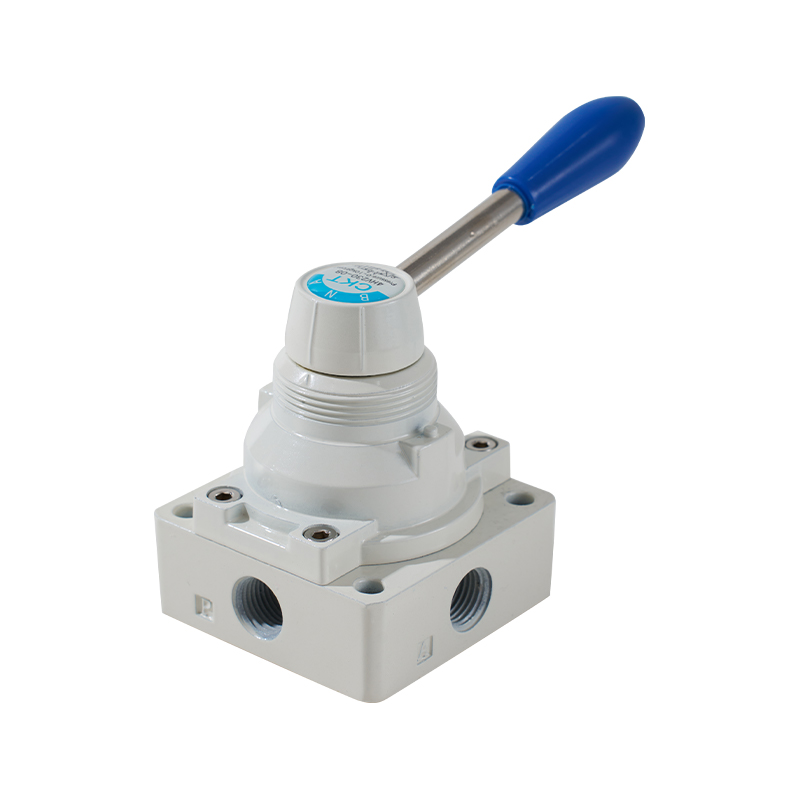

4HV-serie 2/3 4-weg handventiel

1. Lichte omkeerrotatie, goed handgevoel, nauwkeurige positionering;
2. Groot effectief stroomgebied, klein drukverlies;
3. Er zijn twee installatietypes beschikbaar: paneel en bodem, paneelinstallatie met montagemoeren.

E-mail: manager@cktworld.com
Downloaden
VORIGE：4F-serie 2-positie 5-weg pneumatisch voetventiel
VOLGENDE：4H-serie 5-weg handmatige klep
  • Standaardspecificatie

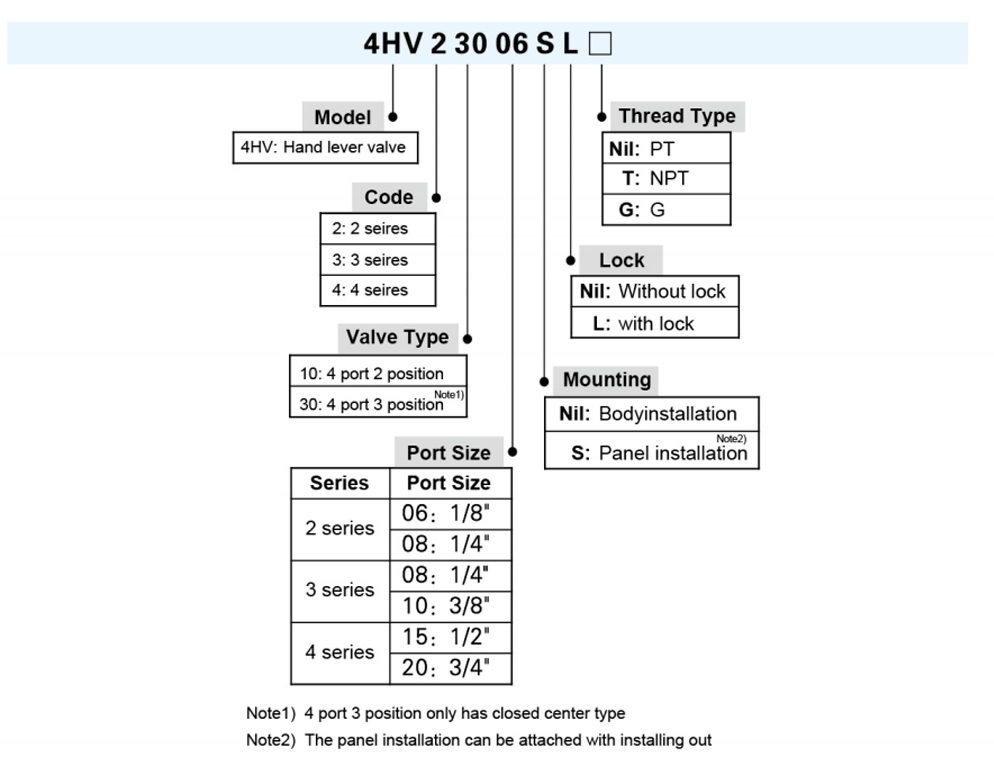

    Model 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Vloeistof Lucht (te filteren door 40μm filterelement)
    Actie Handmatige bediening, direct werkend type
    Poortgrootte PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Effectief doorsnedegebied 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Positie 4 poort 2 positie, 4 poort 3 positie
    Smering Niet vereist
    Bedrijfsdrukbereik 0 ~ 1,0 MPa (0 ~ 145 psi)
    Bewijsdruk 1,5 MPa (215 psi)
    Bedrijfstemperatuur -20~70℃
    Bedrijfshoek 90°(45°indien 4 poort 3 positie)

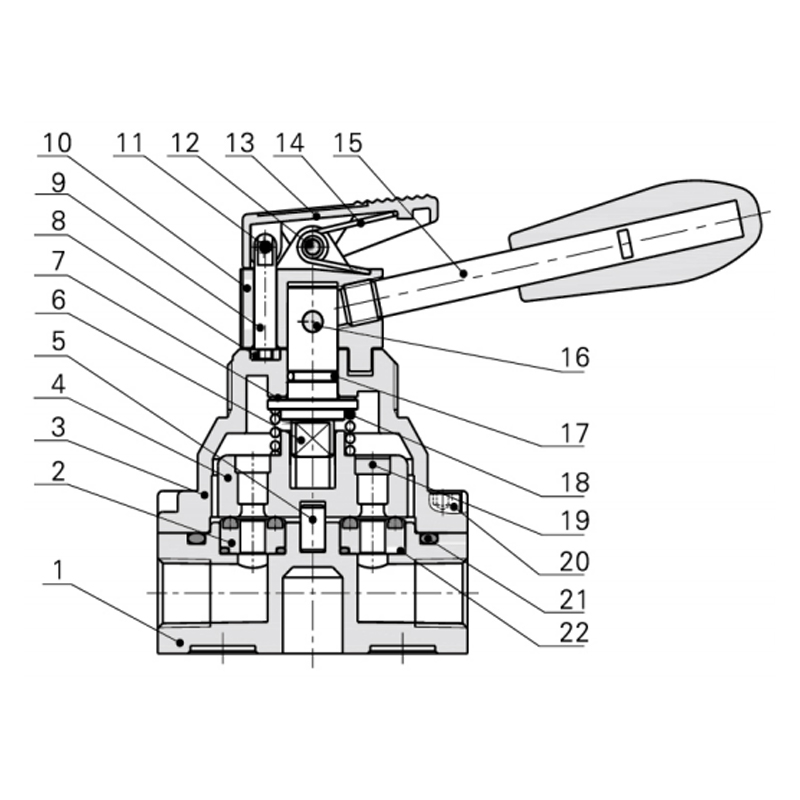

  • Artikel Model Artikel Model
    1 Hoofdgedeelte 12 Pin-1
    2 Afdichting basis 13 Vooromslag
    3 Kleppendeksel 14 Lente
    4 Ventiel plug 15 Handvat
    5 Kolomspeld 16 Pin-2
    6 Schacht 17 Schacht O Ring
    7 Wasmachine 18 Lente
    8 Bevestigingsplaat 19 Ijzeren plaat
    9 Vergrendelpin 20 Bevestigingsschroef
    10 Ventieldop 21 Hoofdgedeelte O-ring
    11 Lente Pin 22 Afdichting basis O-ring

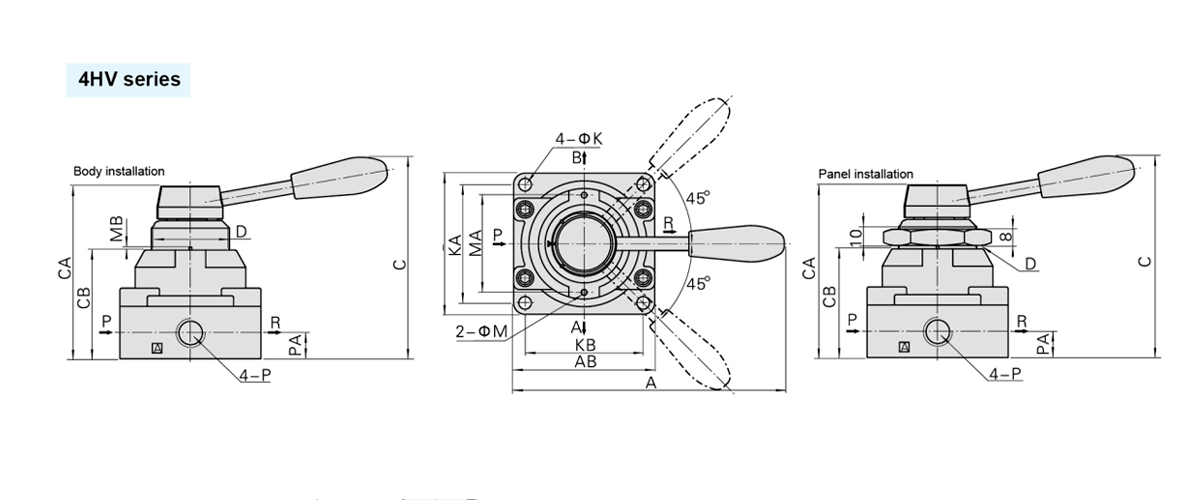

    Model/symbool A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

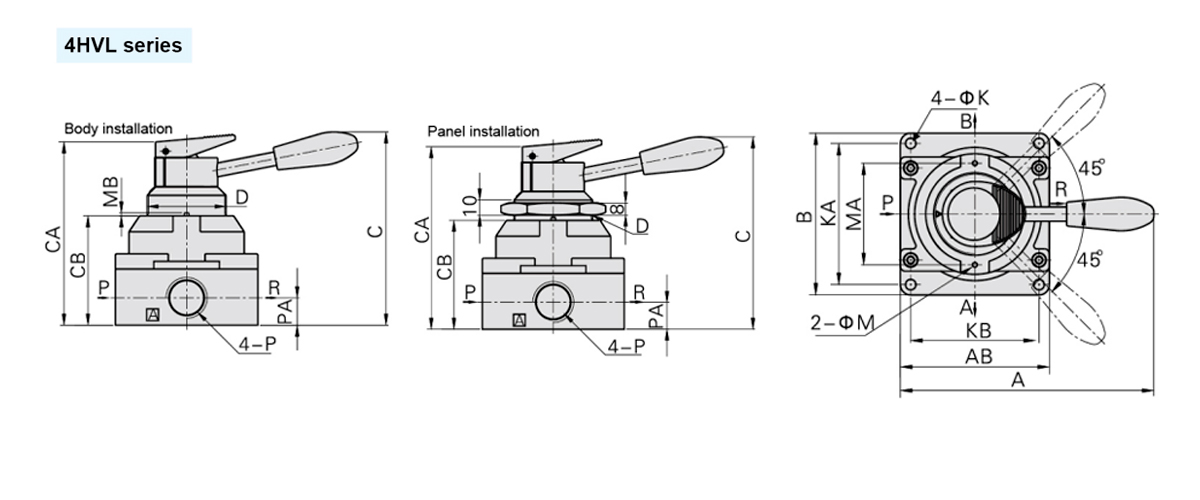

    Model/symbool A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
