CU/CUK-serie vrij gemonteerde cilinder
  • CU/CUK-serie vrij gemonteerde cilinder
Gratis gemonteerde cilinder

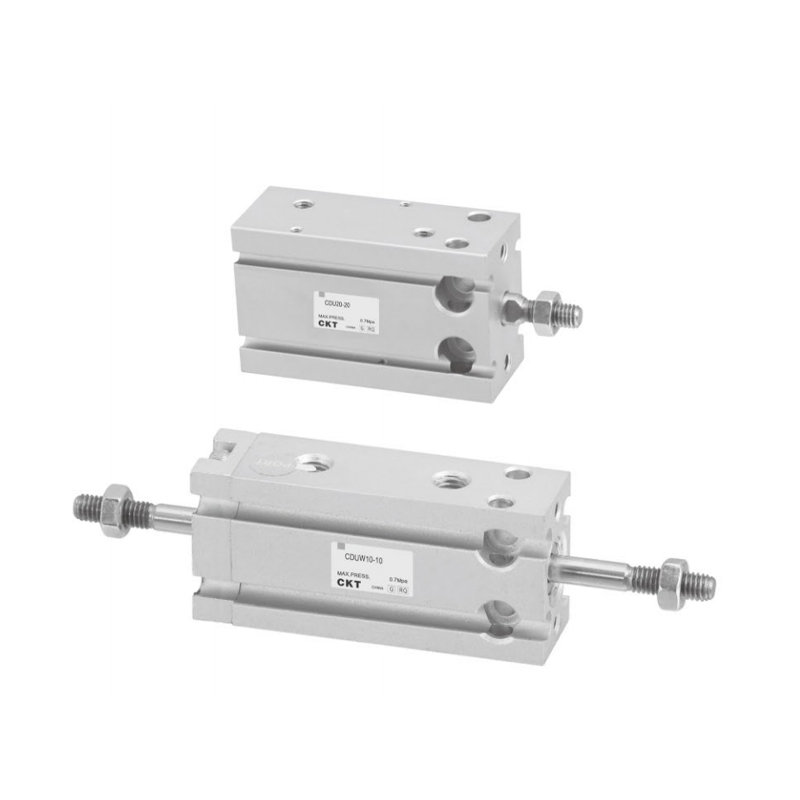

CU/CUK-serie vrij gemonteerde cilinder

De CU/CUK-serie vrij gemonteerde cilinder is een modulaire vrij te monteren cilinder die een zeer flexibele mechanische integratie bereikt door middel van structurele optimalisatie. Het ontwerp is gericht op het vereenvoudigen van het installatieproces en het aanpassen aan meerdere werkomstandigheden, en is geschikt voor nauwkeurige motion control-vereisten onder dynamische belastingscenario's.

Kernfuncties
▸ Structurele vrijheid: Het lichaam biedt multi-axiale vaste interfaces, ondersteunt niet-standaard installatiehoudingen en elimineert adaptercomponenten;

▸ Lichtgewicht en compacte structuur: Het carrosserieontwerp met lage traagheid vermindert de systeembelasting aanzienlijk en optimaliseert het ruimtegebruik;

▸ Meerdere specificatiemogelijkheden: Bestrijkt een breed scala aan cilinderdiameters en slagcombinaties, aangepast aan gedifferentieerde belasting- en verplaatsingsscenario's;

▸ Gids voor hoge stabiliteit: Uit één stuk vervaardigde precisiegeslepen zuigerstanggeleidingsstructuur voor een olievrije, langdurige en stabiele werking;

▸ Ingebouwd sensorsysteem: Het ingebedde verpakkingsontwerp van de magnetische koppelingsschakelaar elimineert het risico van externe interferentie en integreert positioneringsfeedback.

E-mail: manager@cktworld.com
Downloaden
VORIGE：CUJB-serie kleine gratis installatiecilinder
VOLGENDE：Geen volgend artikel
  • Boringmaat (mm) 6 10 16 20 25 32
    Vloeistof Lucht
    Actie Dubbelwerkend
    Enkelwerkend: veerretour/verlenging
    Max.Bedrijfsdruk 0,7 MPa
    Min.
    Operationeel
    Druk
    (MPa)     		Dubbel
    acteren     		Enkele paal 0.12 0.06 0.05
    Dubbel rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Niet-roterend dubbelstaaftype 0.18 0.13 0.11
    Enkel
    acteren     		Standaard 0.2 0.15 0.13
    Niet-roterende staaf 0.23 0.18 0.16
    Omgevings- en vloeistoftemperatuur Met automatische schakelaar: -10~60℃, zonder automatische schakelaar: -10~70℃
    Kussen Rubberen bumper aan beide uiteinden
    Zuigersnelheid 50~500 mm/s
    Slaglengtetolerantie (mm) 1
    Smering Niet vereist
    Montage Gratis montage (meerdere montageslots)
    Staaf niet-roterende nauwkeurigheid ±0,8° ±0,5°
    Poortgrootte M5×0,8 45665
    *Als oliën nodig is, gebruik dan turbineolie nr. 1 ISOVG32.

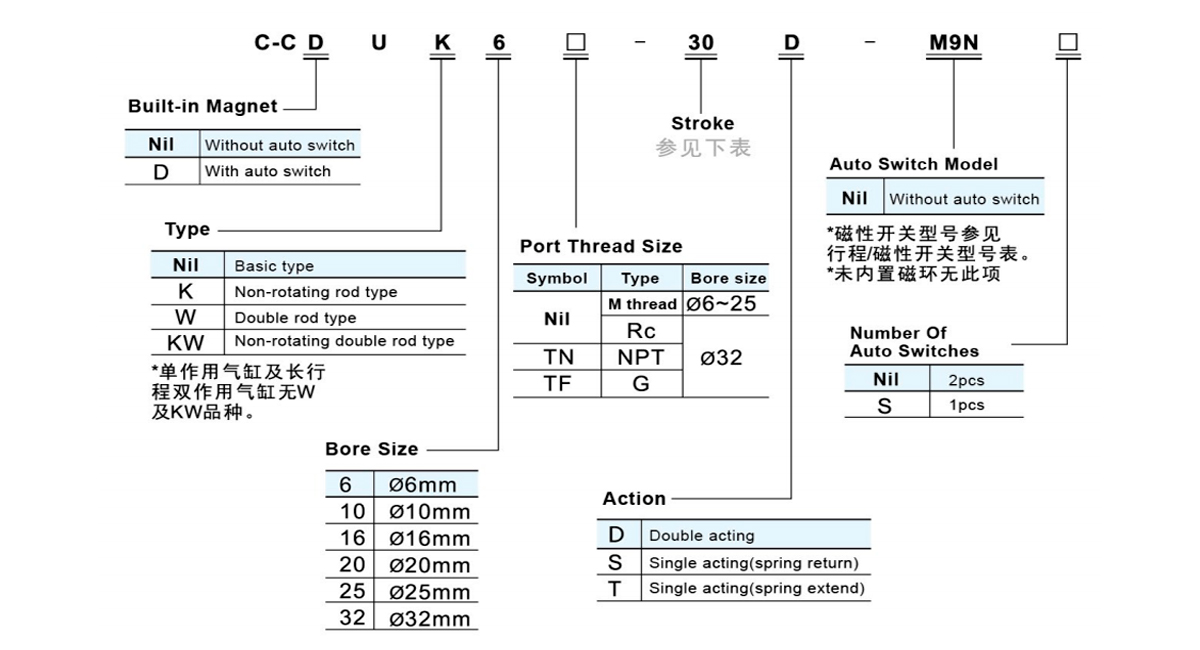

  • StrokelAuto Switch-model
    Boring
    maat
    (mm)     		Standaardslag (mm) Lange slag
    (dubbelwerkend)
    *Automatisch wisselend model
    (directe montage)
    Dubbelwerkend Enkelwerkend
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Markering draadlengte: Geen markering - 0,5 m, L - 3 m, Z - 5 m Voorbeeld: M9N, M9NL

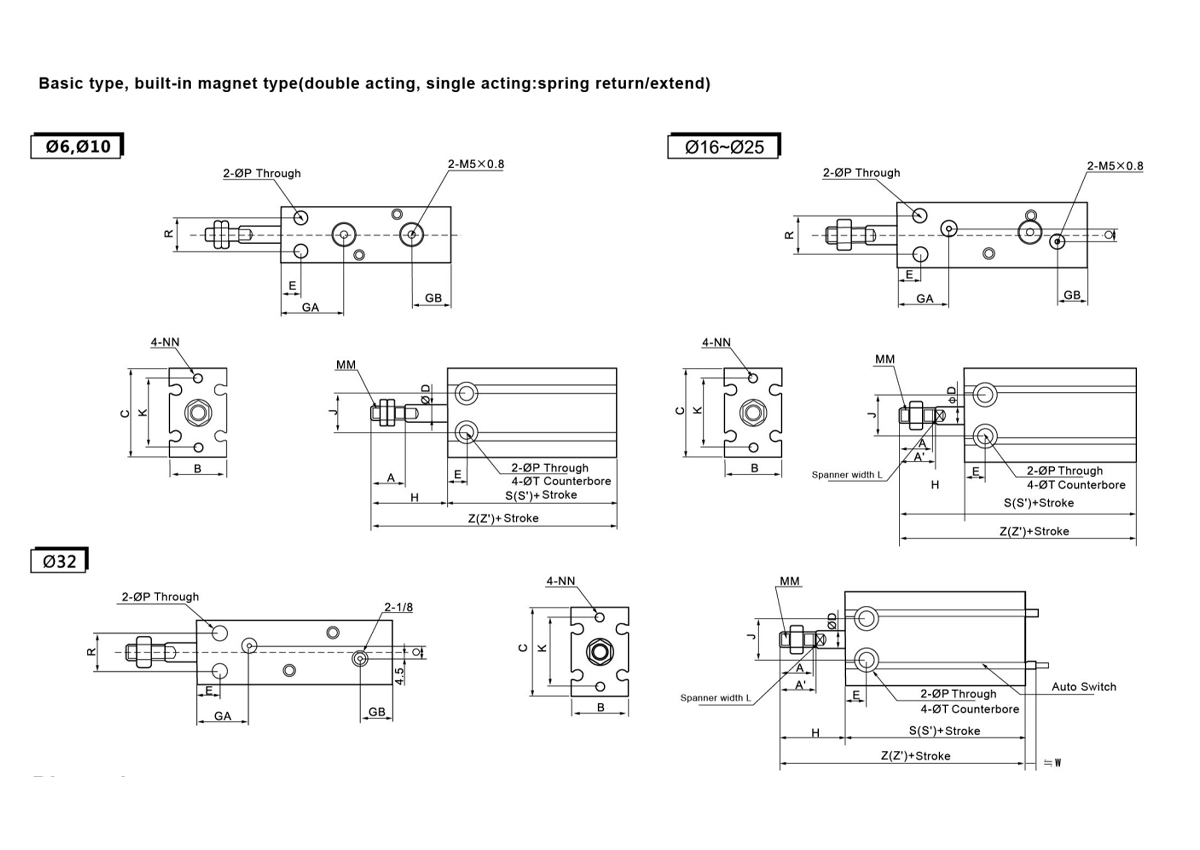

  • Afmeting
    Model A een' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Diep5     		3.2 - 7 6diep4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6diep5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6diep6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9.3diep8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3diep9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11diep11.5
    Dubbelwerkende afmeting
    Model H Basistype Ingebouwde magneet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Enkelwerkende (veerretour) dimensie
    Model H Basistype Ingebouwde magneet
    S Z W S' Z'
    5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Enkelwerkend (lente verlengen) afmeting
    Model H Basistype Ingebouwde magneet
    S Z W S' Z'
    5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

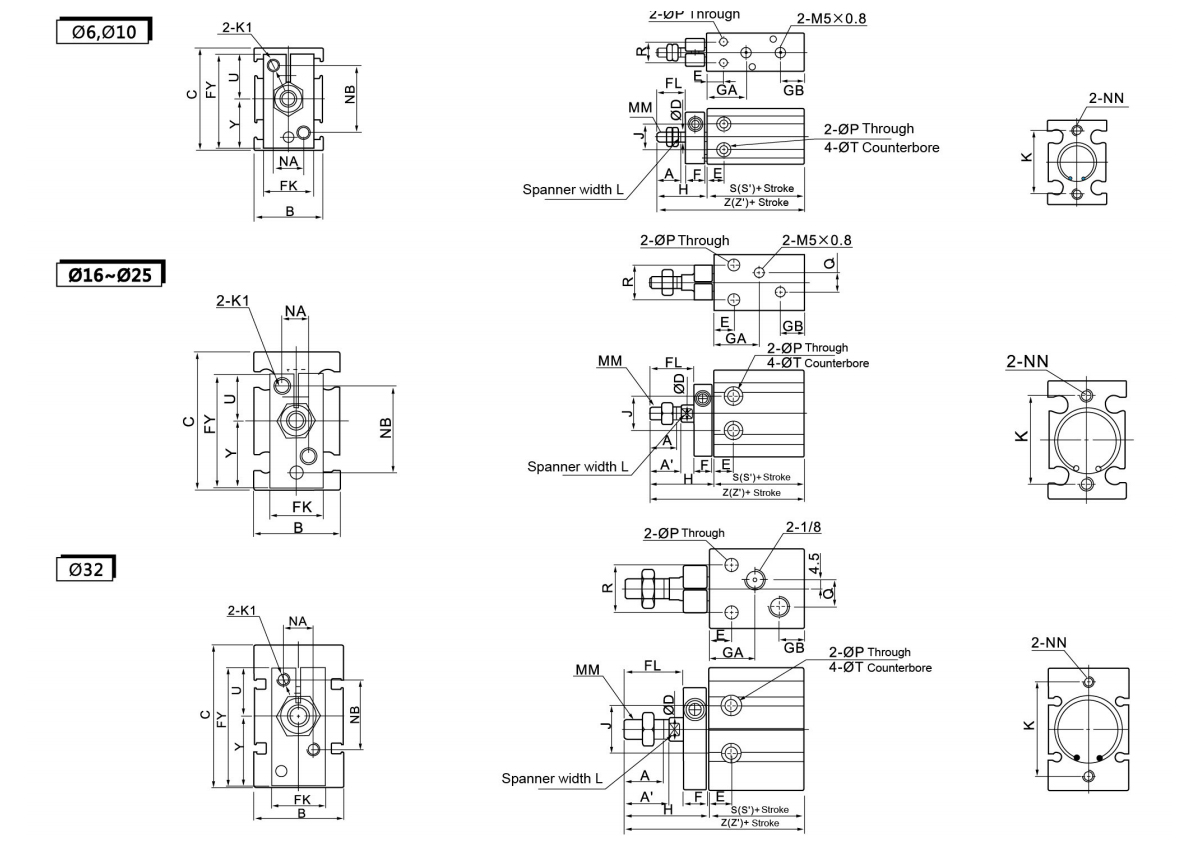

    Afmeting
    Model A een' B C ØD E F FL FK FJ GA GB H J K L MM NA Let op NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6diep4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6diep5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6diep6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9.3diep8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3diep9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11diep11.5 21 30.5 M5
    Dubbelwerkende afmeting
    Model H Zonder Auto
    Schakel     		Ingebouwd
    Magneetschakelaar
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Enkelwerkende (veerretour) dimensie
    Model H Zonder automatische schakelaar Ingebouwde magneet Switch
    S Z W S Z'
    5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Enkelwerkend (lente verlengen) afmeting
    Model H ØT U Y Zonder Auto Switch Ingebouwde magneet Switch
    S Z W S' Z'
    5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e 5e 10e 15e
    C-C□ UK6-□T 23 28 33 6Diep4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Diep5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Diep6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5diep8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Diep9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Diep11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
