CT-serie MINI meertraps vacuümgenerator Leveranciers

Thuis / Producten / Vacuümcomponenten / Meertraps vacuümgenerator / CT-serie Meertrapsvacuümgenerator / CT-serie MINI meertraps vacuümgenerator

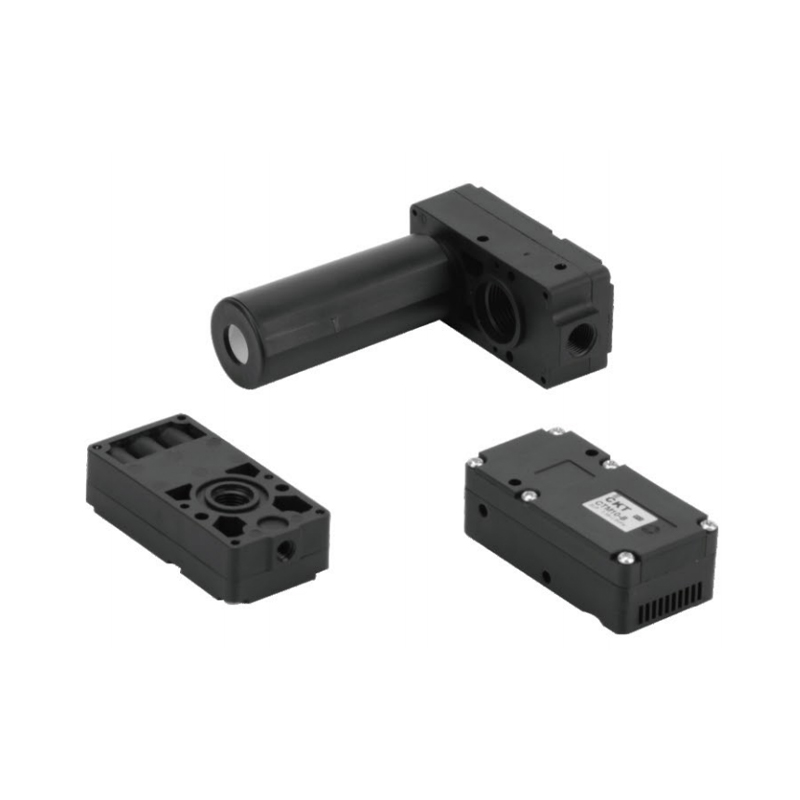

CT-serie MINI meertraps vacuümgenerator
  • CT-serie MINI meertraps vacuümgenerator
CT-serie Meertrapsvacuümgenerator

CT-serie MINI meertraps vacuümgenerator

Klein formaat, licht van gewicht, eenvoudig te installeren.
Maakt gebruik van een tweetrapsdiffusor om stroom te besparen en de vacuümzuiging te vergroten.
Verkrijgbaar in twee specificaties: ingebouwde geluiddemper en externe geluiddemper.

E-mail: manager@cktworld.com
Downloaden
VORIGE：Geen vorig artikel
VOLGENDE：Geen volgend artikel
  • Prestatieparameter
    Model Luchttoevoerdruk
    (MPa)     		Max. Vacuümniveau
    (-kPa)     		Max. Vacuümstroom
    (l/min)     		Luchtverbruik
    (l/min)     		Geluidsniveau
    (dB(A))     		Aanbevolen slangdiameter. (mm)
    Luchttoevoer (P) Vacuüm (V)
    CTM05 0,45-0,6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60-69 8 12
    CTX   30 180-185 128-137 60-69 10 12

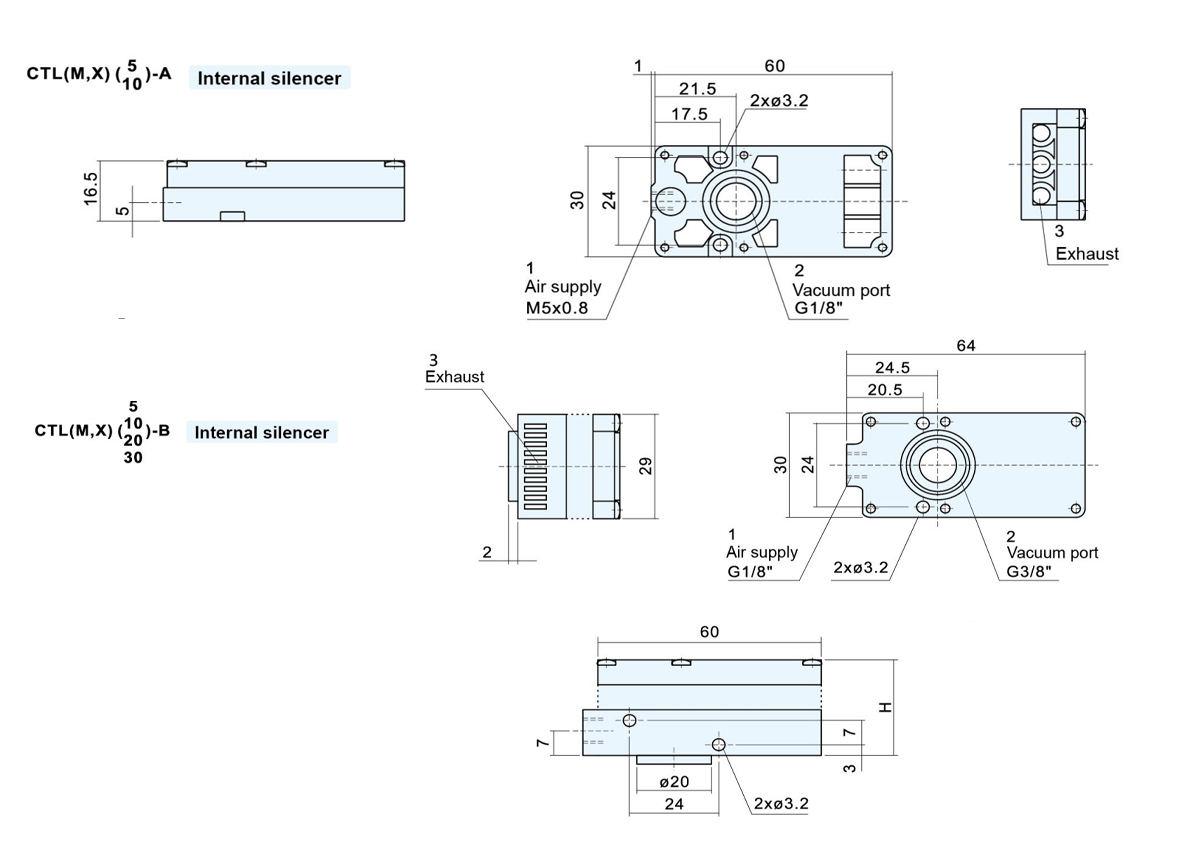

  • Model H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

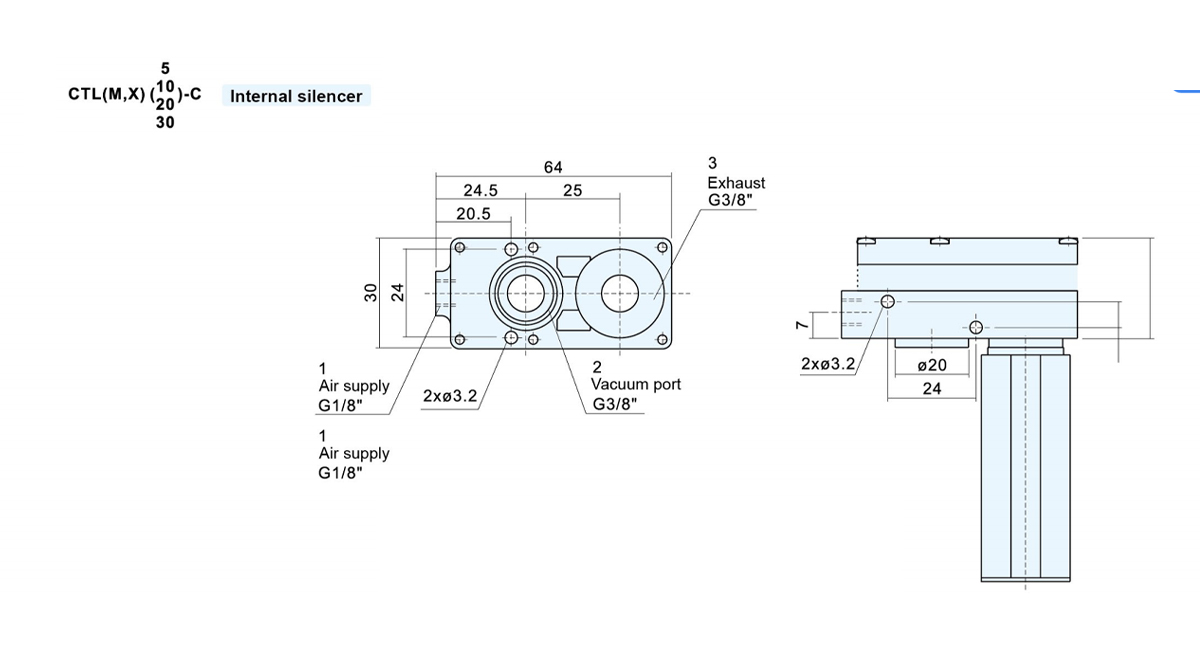

    Model H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Model Aantal
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3

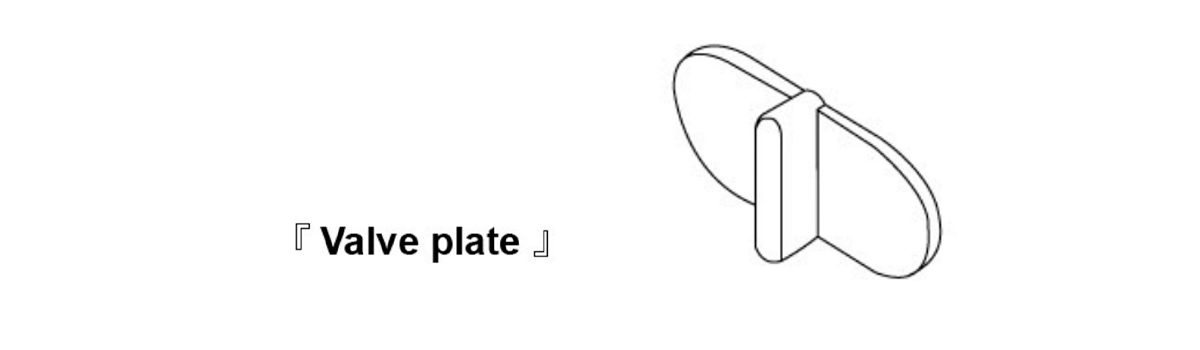

    Materiaal Model
    NBR CT-S1
    Fluorrubber CT-S1-V
    EPDM CT-S1-E

    Model Aantal
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiaal Model
    NBR CT-S2
    Fluorrubber CT-S2-V
    EPDM CT-S2-E

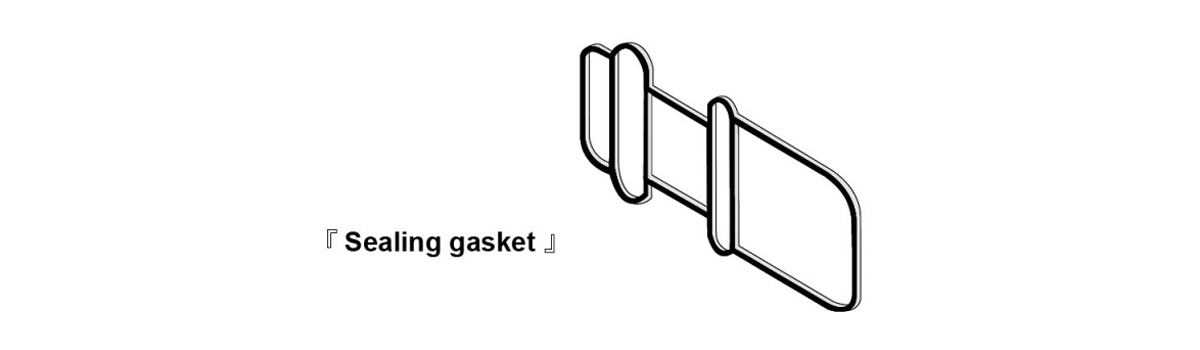

    De set bevat afdichtingspakkingen, afdichtingsklepplaten en metalen filterplaten.
    Model NBR Fluorrubber EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

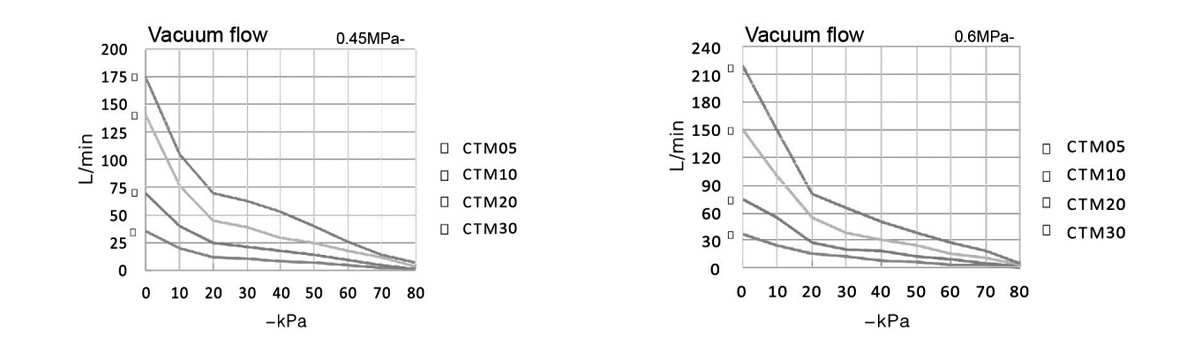

    CTM-serie Vacuümstroom (l/min) bij verschillende vacuümniveaus (-kPa)
    Model Lucht
    toevoerdruk
    (MPa)     		Lucht
    consumptie
    (l/min)     		0 10 20 30 40 50 60 70 80 Max.
    Vacuümniveau
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

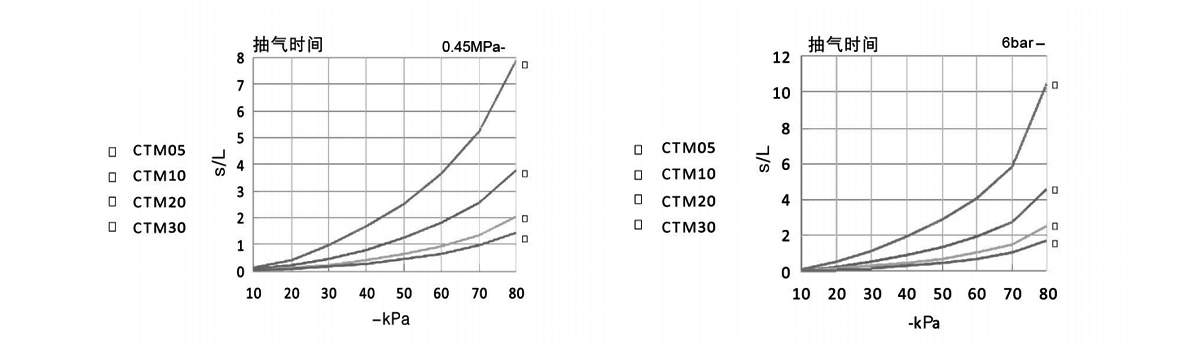

    CTM-serie Evacuatietijd(s/l) om verschillende vacuümniveaus te bereiken (-kPa)
    Model Lucht   Supply
    Druk
    (MPa)     		Lucht
    Verbruik
    (l/min)     		10 20 30 40 50 60 70 80 Max.
    Vacuümniveau
    (-kPa)
    CTM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

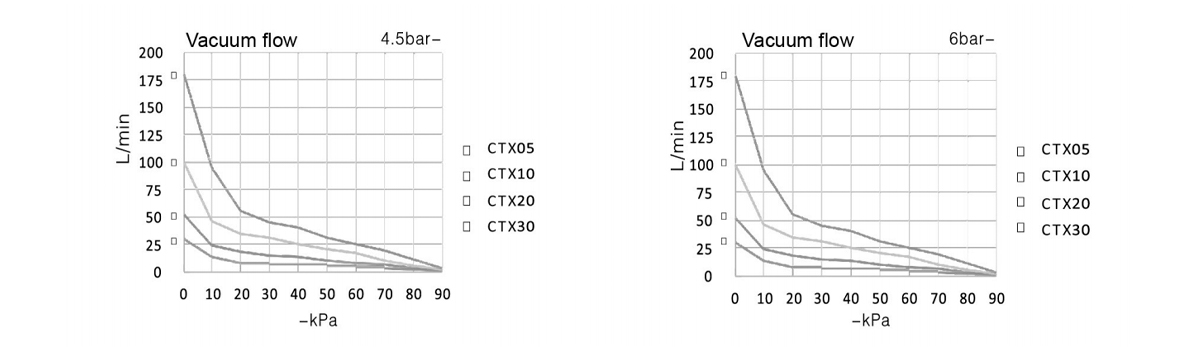

    CTX-serie Vacuümstroom (l/min) bij verschillende vacuümniveaus (-kPa)
    Model Lucht   Supply
    Druk
    (MPa)     		Lucht
    Verbruik
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vacuümniveau
    (-kPa)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

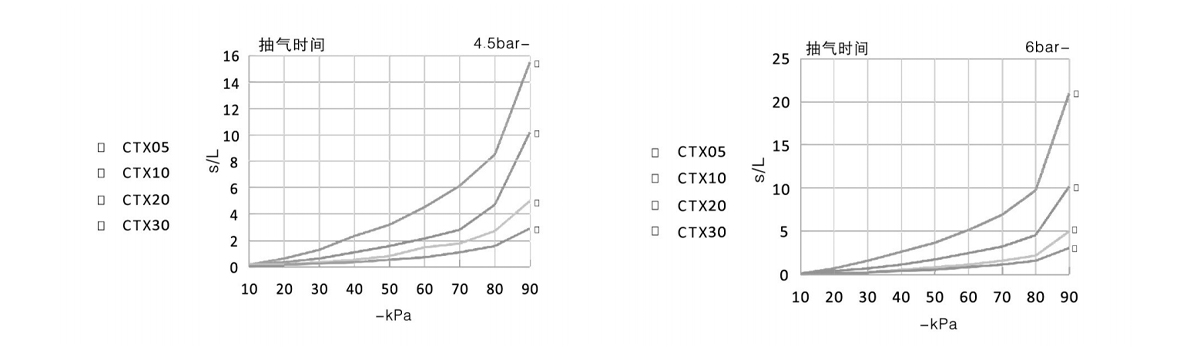

    CTX-serie Evacuatietijd(s/l) om verschillende vacuümniveaus te bereiken (-kPa)
    Model Lucht Supply
    Druk
    (MPa)     		Lucht
    Verbruik
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vacuümniveau
    (-kPa)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
