ZK2A-serie vacuümgenerator Leveranciers

Thuis / Producten / Vacuümcomponenten / Gecombineerde vacuümgenerator / ZK2A-serie vacuümgenerator

ZK2A-serie vacuümgenerator ZK2A-serie vacuümgenerator ZK2A-serie vacuümgenerator ZK2A-serie vacuümgenerator ZK2A-serie vacuümgenerator
  • ZK2A-serie vacuümgenerator
  • ZK2A-serie vacuümgenerator
  • ZK2A-serie vacuümgenerator
  • ZK2A-serie vacuümgenerator
  • ZK2A-serie vacuümgenerator
Gecombineerde vacuümgenerator

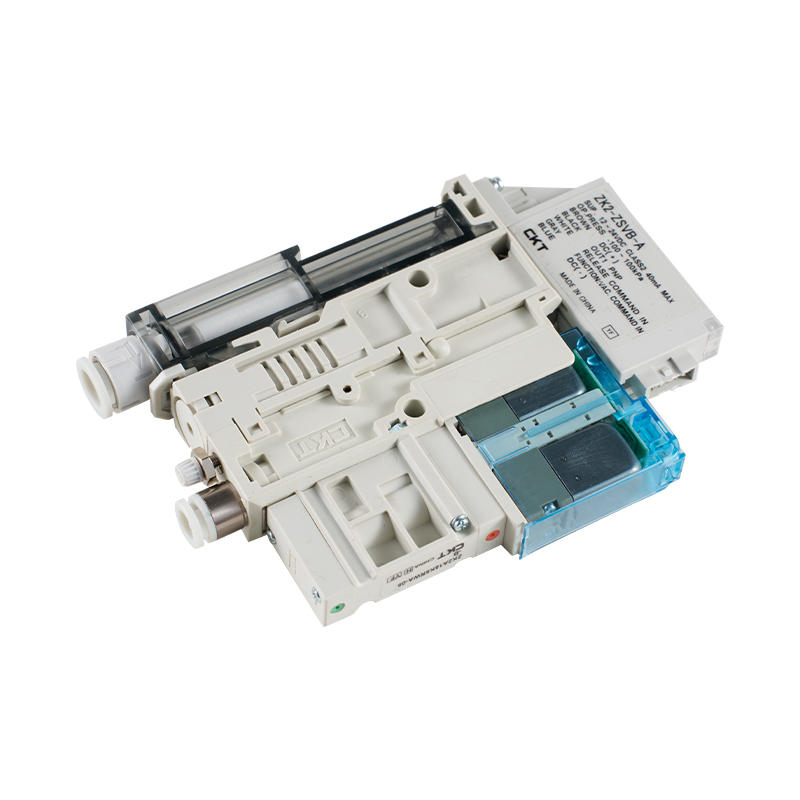

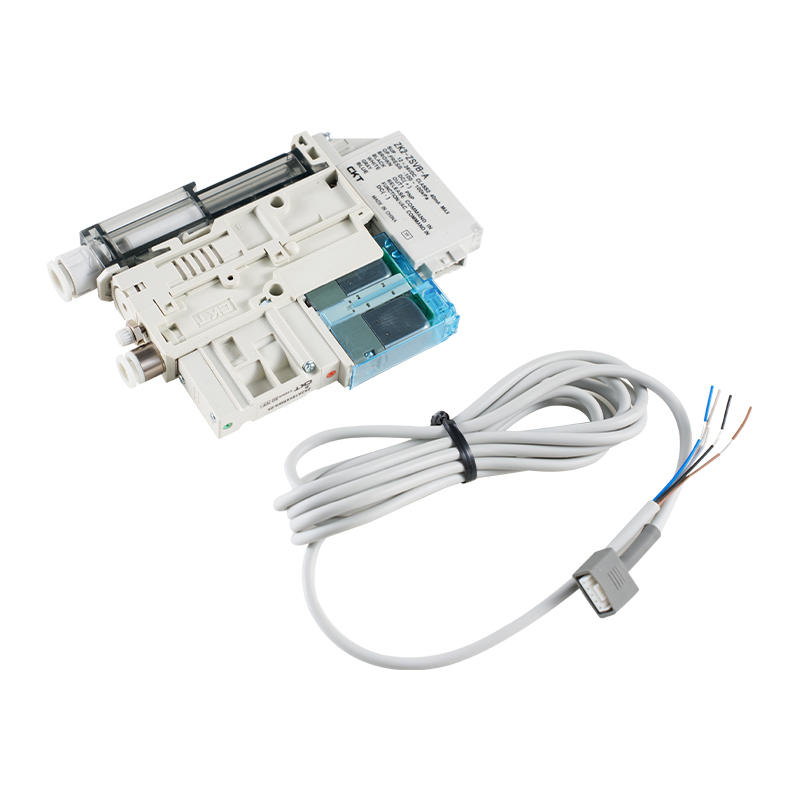

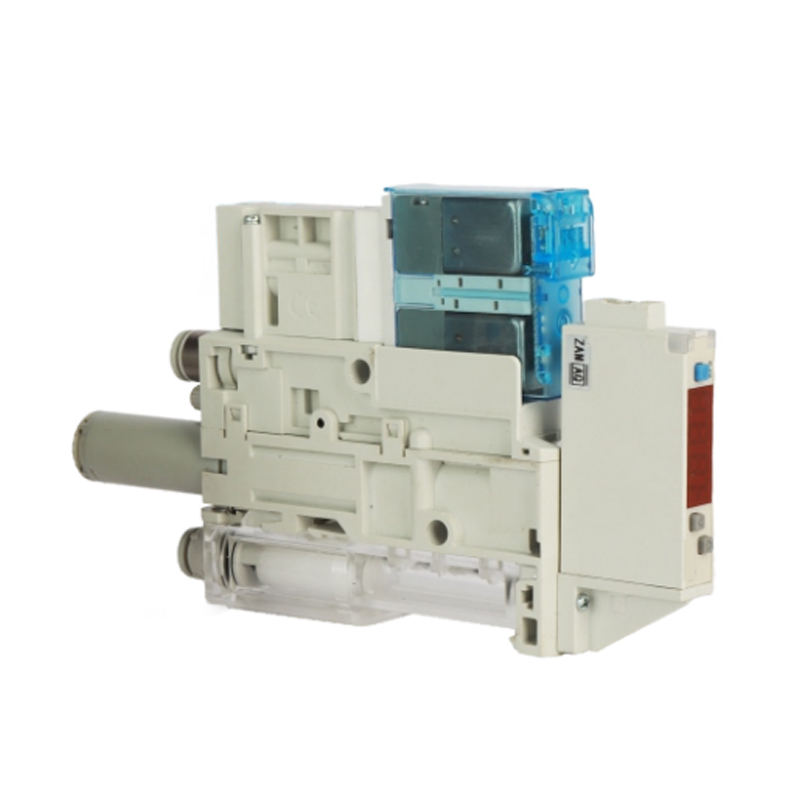

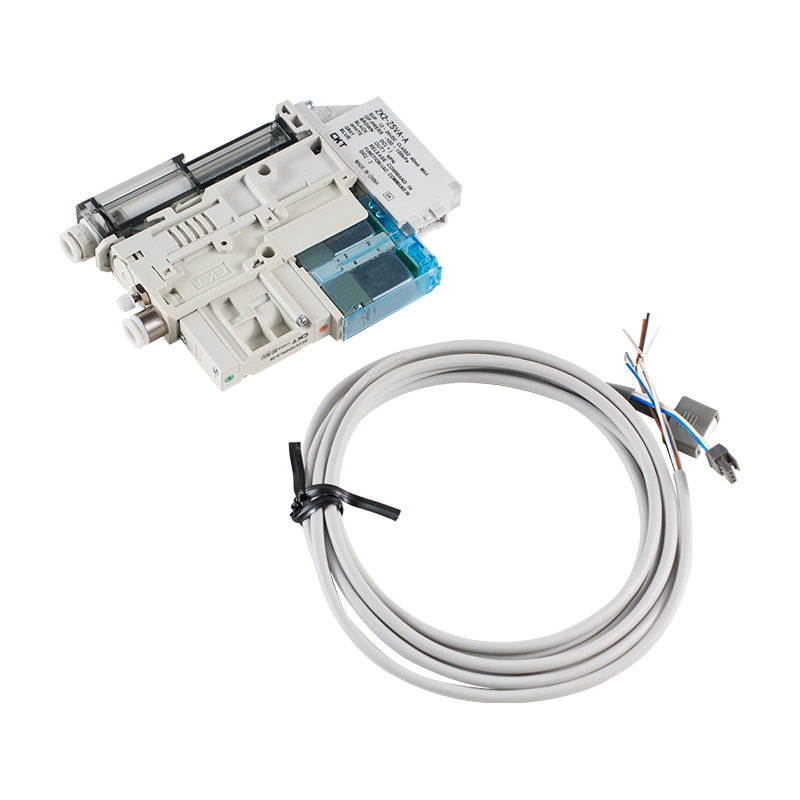

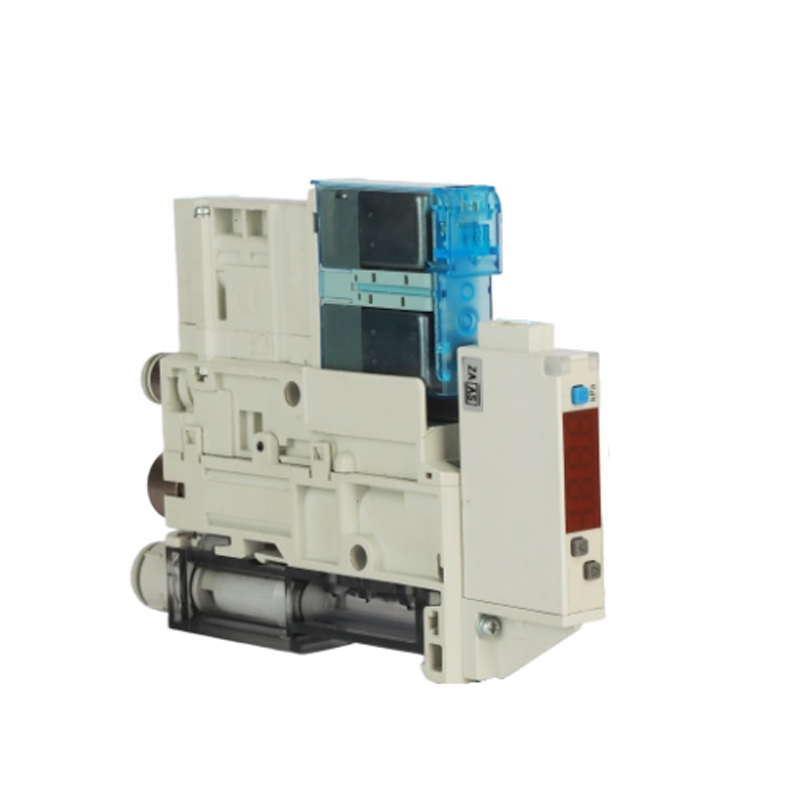

ZK2A-serie vacuümgenerator

De vacuümgenerator uit de ZK2A-serie is een geïntegreerde oplossing voor het genereren van vacuüm, ontworpen voor efficiënte materiaaladsorptie en -hantering in industriële automatiseringsscenario's. De compacte structuur integreert functies voor het genereren van vacuüm, statusbewaking en luchtstroomcontrole, en zorgt voor een snelle vestiging en vrijgave van vacuüm via het Venturi-principe, dat geschikt is voor de stabiele grijpbehoeften van een verscheidenheid aan lichte tot middelzware belastingen.

Kernfuncties
1. Efficiënt ontwerp van gasverbruik: Optimaliseer interne stroomkanalen om het persluchtverbruik te verminderen, het energieverbruik en de zuigprestaties in evenwicht te brengen
2. Modulaire interface: Standaard gas- en elektrische interfaces ondersteunen een snelle integratie in het uiteinde van de robotarm of gereedschapspijplijn
3. Statusfeedbackmechanisme: De ingebouwde vacuümdetectiepoort kan worden aangesloten op een externe drukschakelaar om de adsorptiestatus in realtime te controleren
4. Structuur tegen vervuiling: Het ontwerp zonder bewegende delen vermindert het uitvalpercentage en past zich aan complexe werkomstandigheden zoals stof en vuil aan
5. Meertraps vacuümconfiguratie: Bied verschillende varianten met keelspecificaties om te voldoen aan gedifferentieerde stromings- en vacuümvereisten
6. Compacte verpakking: De geïntegreerde schaal vermindert externe leidingverbindingen, vereenvoudigt de installatieruimte en de onderhoudscomplexiteit

E-mail: manager@cktworld.com
Downloaden
VORIGE：VY-serie vacuümgenerator
VOLGENDE：ZK2-serie vacuümunit/vacuümgenerator
  • Model (standaardmodel voor schakelunit) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nominaal drukbereik 0~-101kPa -100 ~ 100 kPa
    Drukbereik instellen, drukbereik weergeven 10~-105 kPa -105 ~ 105 kPa
    Druk weerstand 500 kPa
    Minimale insteleenheid 0,1 kPa
    Voedingsspanning DC 12–24 V ±10%, puls (p-p) minder dan 10% (met beveiliging tegen omgekeerde aansluiting)
    Huidig verbruik Onder 40mA
    Schakel uitgang Uitvoerformaat NPN- of PNP-collector open circuit 2 uitgangen (selecteerbaar)
    Maximale belastingsstroom 80mA
    Maximale toegepaste spanning 28V (bij NPN-uitgang)
    Resterende spanning Onder 2V (wanneer de belastingsstroom 80mA is)
    Reactietijd Minder dan 2,5 ms (bij gebruik van de anti-oscillatiefunctie: selecteer 20, 100, 500, 1000 of 2000 ms)
    Kortsluitbeveiliging Hebben
    Herhaalbaarheid ±0,2%FS ±1 cijfer
    Vertraging Vertraging mode Variabel vanaf 0 Opmerking)
    Vergelijkingsmodus boven- en ondergrens
    Weergavemodus 31/2-cijferig 7-segment LED 1-kleurendisplay (rood)
    Nauwkeurigheid weergeven ±2% van volledige schaal ±1 cijfer (bij een omgevingstemperatuur van 25 ± 3°C)
    Actie-indicatielampje Wanneer de schakeluitgang AAN is, brandt het licht. OUT1: groen OUT2: rood
    Milieubestendig Beschermende structuur IP40
    Temperatuurbereik Opslagomstandigheden: -10 tot 60°C (geen condensatie, geen bevriezing)
    Vochtigheidsbereik Tijdens bedrijf en opslag: 35–85% RH (geen condensatie)
    Bestand tegen spanning AC1000V 1 minuut Tussen lader en behuizing
    Isolatieweerstand 50 MΩ of hoger (DC 500 V megohm) tussen de lader en de behuizing
    Temperatuur kenmerken ±2% V.S. (gebaseerd op een omgevingstemperatuur van 25°C)
    Draad Oliebestendige, met ethyleenrubber geïsoleerde kabel, 5 aders, 0,35 mm², 2 m Doorsnede geleider: 0,15 mm² (AWG 26) Buitendiameter isolatie: 1,0 mm
    Opmerking: Wanneer de druk rond de ingestelde waarde schommelt, zal er oscillatie optreden als de hysteresis niet boven het fluctuatiebereik wordt ingesteld.

    Vacuümdrukschakelaar met energiebesparende functie
    Model ZK2-ZSV□□□-A
    Nominaal drukbereik -100 ~ 100 kPa
    Drukbereik instellen -105~105kPa
    Druk weerstand 500 kPa
    Minimale insteleenheid 0,1 kPa
    Voedingsspanning DC 12–24 V ±10% puls (p-p) minder dan 10% (met beveiliging tegen omgekeerde aansluiting)
    Huidig verbruik Onder 40mA
    Schakel uitgang Uitvoerformaat NPN of PNP open collector OUT1: Algemeen gebruik: OUT2: Voor klepbediening
    Maximale belastingsstroom 80mA
    Maximale toegepaste spanning DC26,4V
    Resterende spanning Onder 2V (wanneer de belastingsstroom 80mA is)
    Reactietijd Minder dan 2,5 ms (bij gebruik van de anti-oscillatiefunctie: selecteer 20, 100, 500, 1000 of 2000 ms)
    Kortsluitbeveiliging Hebben
    Herhaalbaarheid ±0,2%FS ±1 cijfer
    Vertraging Vertraging mode Variabel vanaf 0 Opmerking)
    Weergavemodus 31/2-cijferig 7-segment LED-kleurendisplay (rood)
    Nauwkeurigheid weergeven ±2% van volledige schaal ±1 cijfer (bij een omgevingstemperatuur van 25 ± 3°C)
    Actie-indicatielampje Wanneer de schakeluitgang AAN is, brandt het licht. OUT1: groen OUT2: rood
    Milieubestendig Beschermende structuur IP40
    Bedrijfstemperatuurbereik 5~50℃
    Bestand tegen spanning AC1000V 1-minuut-oplader en behuizing
    Isolatieweerstand 50 MΩ of hoger (DC 500 V megohm) tussen de lader en de behuizing
    Temperatuur kenmerken ±2% V.S. (bij 25°C binnen het bedrijfstemperatuurbereik van 5 tot 50°C)
    Draad 5-aderige kabel Ø3,5, 2m Doorsnede geleider: 0,15 mm² (AWG26) Buitendiameter isolator: 1,0 mm
    Opmerking: Wanneer de druk rond de ingestelde waarde schommelt, zal er oscillatie optreden als de hysteresis niet boven het fluctuatiebereik wordt ingesteld.

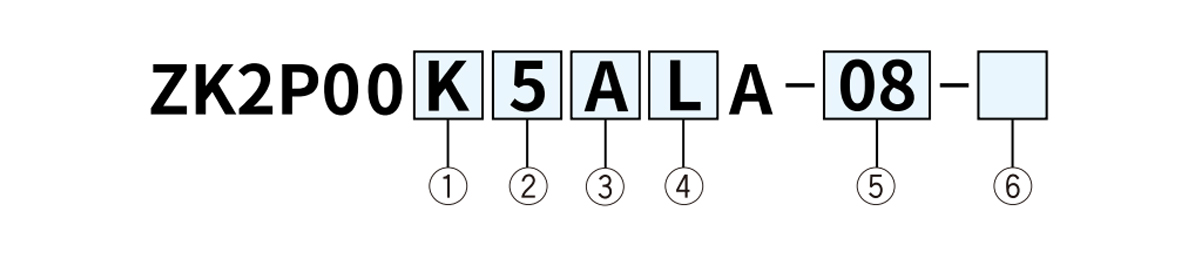

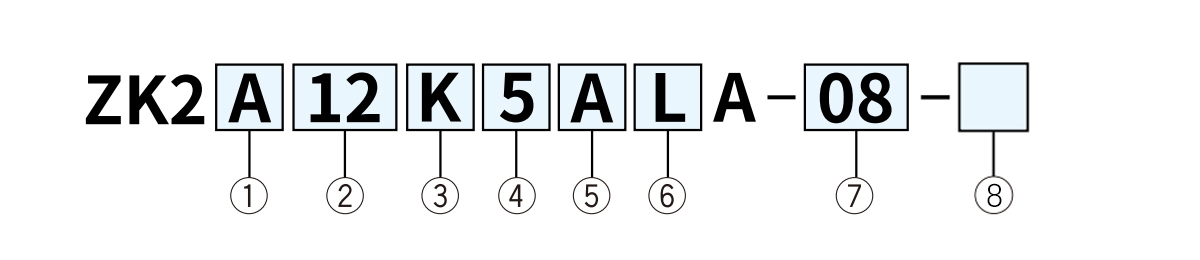

  • ①Combinatie van toevoerklep en breekklep ③Vacuümdrukschakelaar, druksensor
    Markeereereereereereereereereereereer Toevoerklep Vernietiging klep Markeereereereereereereereereereereer Typ Drukbereik
    [kPa]     		Specificaties
    NC Zelfvoorzienend NC NPN PNP Conversie van eenheden
    Functie Opmerking 3)
    K ● - ● 2 uitgangen
    R - ●Opmerking 2) ● A Vacuüm drukschakelaar 0~-101 ● - ●
    Opmerking 1) Plaats een breekklep of atmosferische inlaatklep in het midden van de vacuümleiding.
    Opmerking 2) Bij bekrachtiging gedurende 20 ms of langer blijft de vacuümopwekkingsstatus behouden, en wanneer de breekklep wordt bekrachtigd, wordt het vacuüm gestopt.     		B ● - Geen (SI-eenheid vast)
    C - ● ●
    ②Nominale spanning (toevoerklep, breekklep) D - O Geen (SI-eenheid vast)
    Markeereereereereereereereereereereer Spanning E -100 ~ 100 ● - ●
    5 DC24V F ● - Geen (SI-eenheid vast)
    H - ● ●
    6 DC12V J - ● Geen (SI-eenheid vast)
    De specificatie zonder eenheidsconversie is vastgesteld op kPa.
    ④Plugspecificaties (toevoerklep, breekklep, vacuümdrukschakelaar ⑤ Vacuümdoorgang (V).
    Markeereereereereereereereereereereer Toevoerklep ·Destruction valve used 300 mm(plug assembly) Opmerking 4) 2m (bedraad met stekker) voor vacuümdrukschakelaar 3 m (draad geïntegreerd) gebruikt in druksensorcomponenten Markeereereereereereereereereereereer Vacuümpoort (V).
    L ● ● 06 Ø 6
    L1 Geen ● 08 Ø 8
    L2 ● Geen

    ② Diameter mondstuk ④Nominale spanning (toevoerklep, breekklep) ⑤ Vacuümdrukschakelaar/druksensor
    Markeereereereereereereereereereereer Diameter mondstuk Markeereereereereereereereereereereer Spanning Markeereereereereereereereereereereer Typ Drukbereik
    [kPa]     		Specificaties
    07 Ø 0.7 5 DC24V NPN PNP Met eenheidconversiefunctie Opmerking 4)
    10 Ø 1.0 2 uitgangen
    12 Ø 1.2 6 DC12V A Vacuüm drukschakelaar 0~-101 ● - ●
    15 Ø 1.5 B ● — Geen (SI-eenheid vast)
    C — ● ●
    D - ● Geen (SI-eenheid vast)
    ③ Combinatie van toevoerklep en breekklep E -100~100 ● — ●
    Markeereereereereereereereereereereer Toevoerklep Vernietiging klep F ● — Geen (SI-eenheid vast)
    NC Zelfonderhoudend type NC H — ● ●
    K ● ● J — ● Geen (SI-eenheid vast)
    R - ● Opmerking 3) ● K Vacuüm drukschakelaar with energy-saving function -100~100 ● - ●
    Opmerking 3) Bij bekrachtiging gedurende 20 ms of langer blijft de vacuümopwekkingsstatus behouden, en wanneer de vernietigingsklep wordt bekrachtigd, stopt het vacuüm. Q ● -
    —     		Geen (SI-eenheid vast)
    R — ● ●
    S - ● Geen (SI-eenheid vast)
    ⑥ Stekkerspecificaties (toevoerklep, breekklep, vacuümdrukschakelaar)
    Markeereereereereereereereereereereer Toevoerklep, rupture valve used 300 mm (plug assembly) Opmerking 5) 2m (bedraad met stekker) gebruikt voor vacuümdrukschakelaar ⑦Vacuümpoort (V).
    L ● ● Markeereereereereereereereereereereer Vacuümpoort (V).
    L1 Geen ● 06 Ø 6
    L2 ● Geen 08 Ø 8

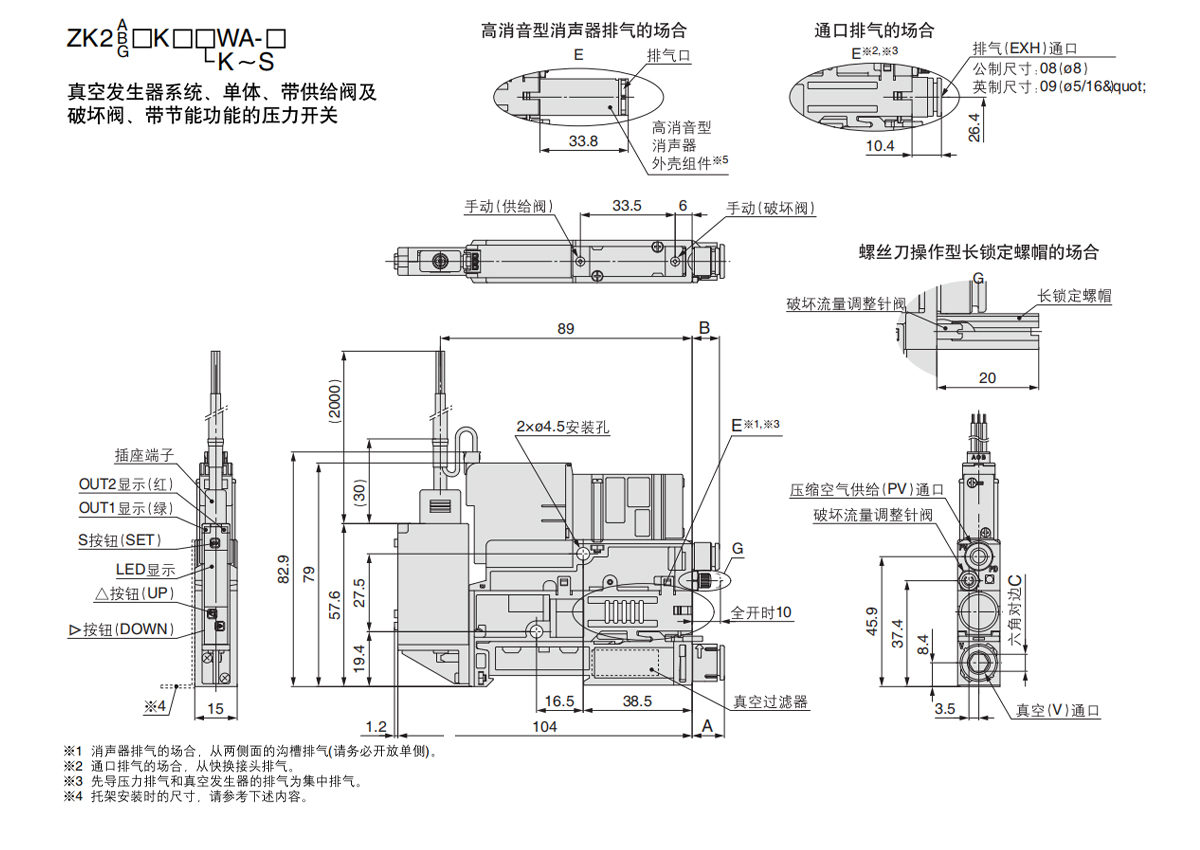

    W Met energiebesparende functie Gebruikt in vacuümdrukschakelaars

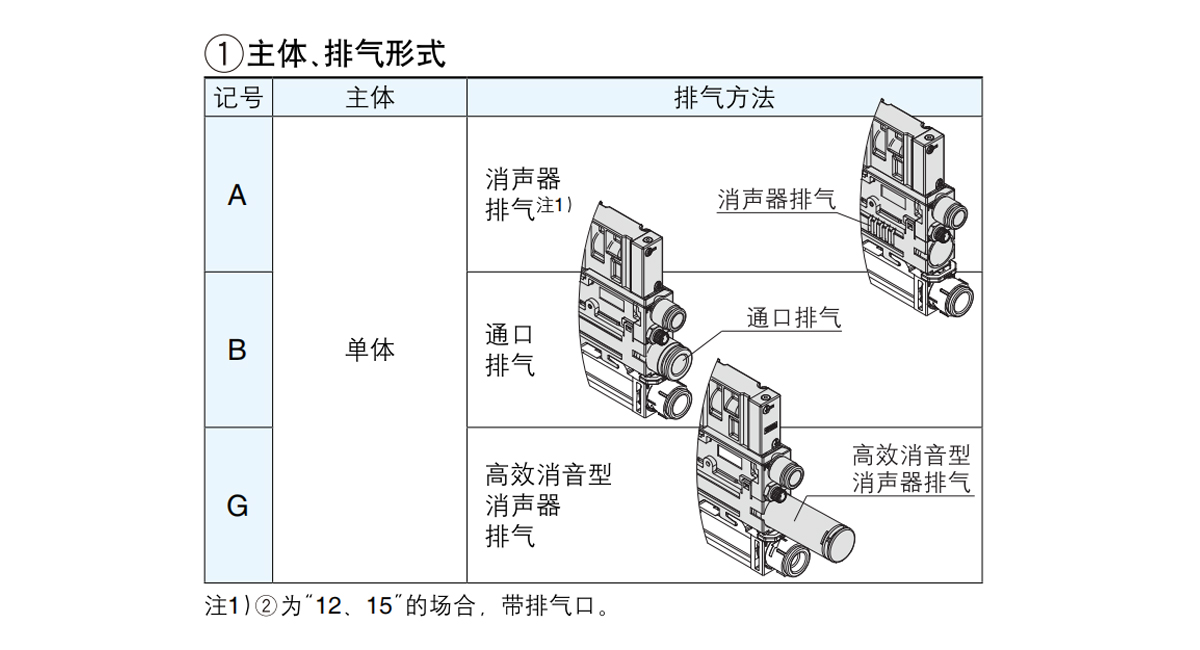

  • V-vormige opening A C Type PV-verbinding B
    Metrische afmetingen 06 Ø6 8.25 4 Metrische afmetingen 06 06 9.7
    08 08 11.4 6
    Imperiale afmetingen 07 01/4" 9.7 4.76 Imperiale afmetingen 07 01/4" 12.3
    09 05/16" 11.4 6

    V-vormige opening A C Type PV-verbinding B
    Metrische afmetingen 06 06 8.25 4 Metrische afmetingen 06 Ø6 9.7
    08 08 11.4 6
    Imperiale afmetingen 07 01/4" 9.7 4.76 Imperiale afmetingen 07 01/4" 12.3
    09 Ø5/16" 11.4 6

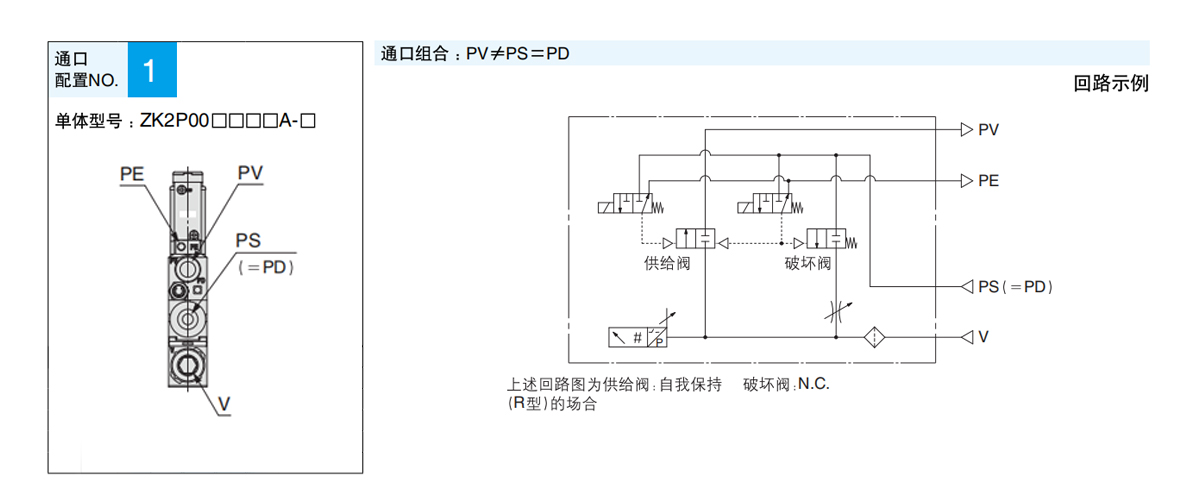

    Systeem Vacuümpomp
    Hoofdtype Enkele eenheid
    Uitlaatmethode Geen geluiddemper
    Voorbeelden van gebruik, doeleinden, etc. van deze specificatie Vacuümniveau -
    Uitlaat -
    Brekende druk Dezelfde druk als PS

    Systeem Vacuümgenerator
    Hoofdtype Enkele eenheid
    Uitlaatmethode Demper uitlaat
    Voorbeelden van gebruik, doeleinden, etc. van deze specificatie Vacuümniveau -
    Uitlaat Emissies binnen de werkomgeving
    Brekende druk Hetzelfde als PV-druk

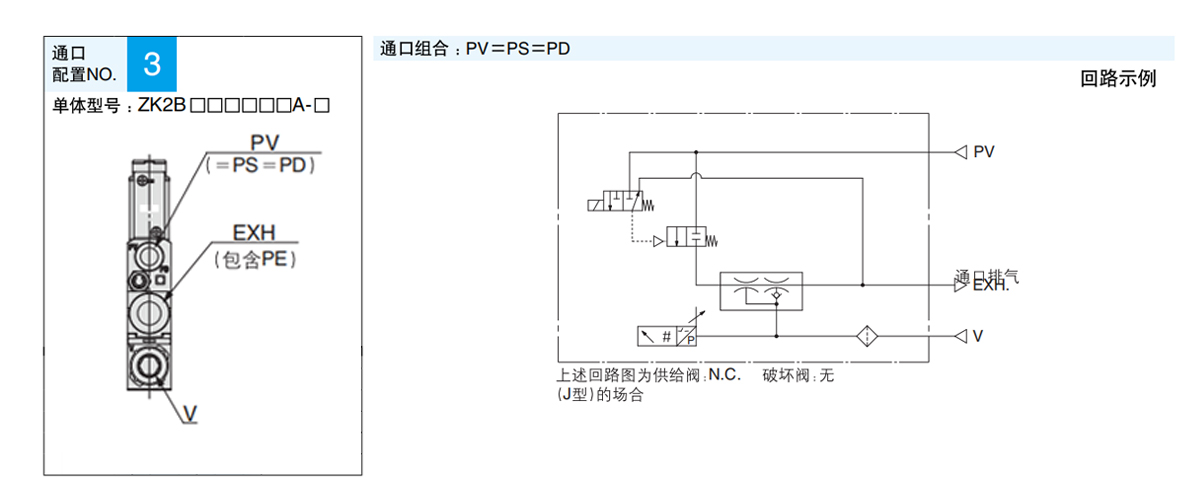

    Systeem Vacuümgenerator
    Hoofdtype Enkele eenheid
    Uitlaatmethode Open uitlaat
    Voorbeelden van gebruik, doeleinden, etc. van deze specificatie Vacuümniveau -
    Uitlaat Vereist een aparte uitlaat na de leidingen
    Brekende druk Hetzelfde als PV-druk

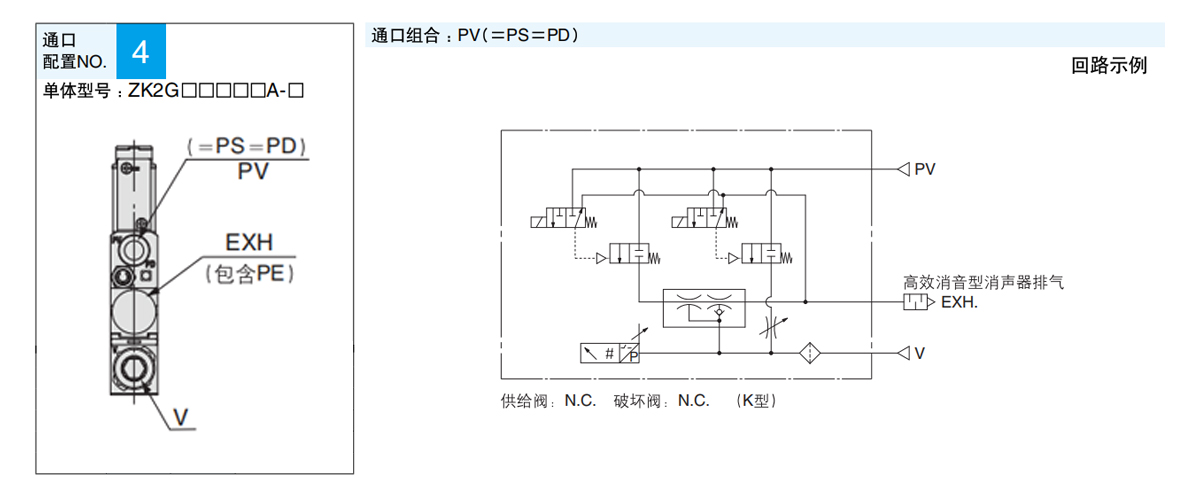

    Systeem Vacuümgenerator
    Hoofdtype Enkele eenheid
    Uitlaatmethode Uitlaatdemper met hoge geluidsreductie
    Voorbeelden van gebruik, doeleinden, etc. van deze specificatie Vacuümniveau -
    Uitlaat Emissies binnen de werkomgeving
    Brekende druk Hetzelfde als PV-druk
