CTM/CTX I-serie geïntegreerde vacuümgenerator Leveranciers

Thuis / Producten / Vacuümcomponenten / Gecombineerde vacuümgenerator / CTM/CTX I-serie geïntegreerde vacuümgenerator

CTM/CTX I-serie geïntegreerde vacuümgenerator CTM/CTX I-serie geïntegreerde vacuümgenerator
  • CTM/CTX I-serie geïntegreerde vacuümgenerator
  • CTM/CTX I-serie geïntegreerde vacuümgenerator
Gecombineerde vacuümgenerator

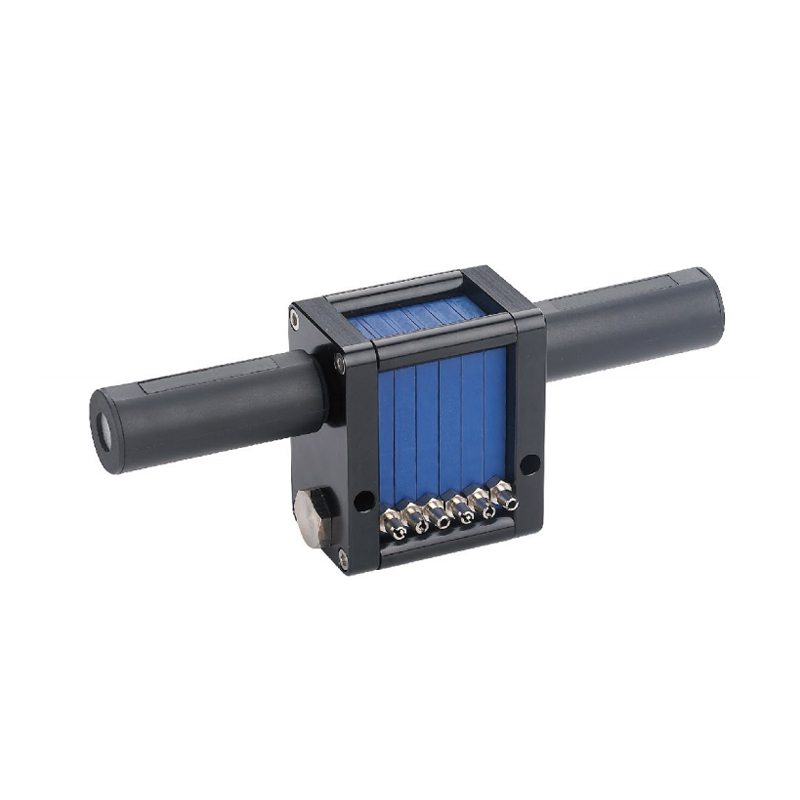

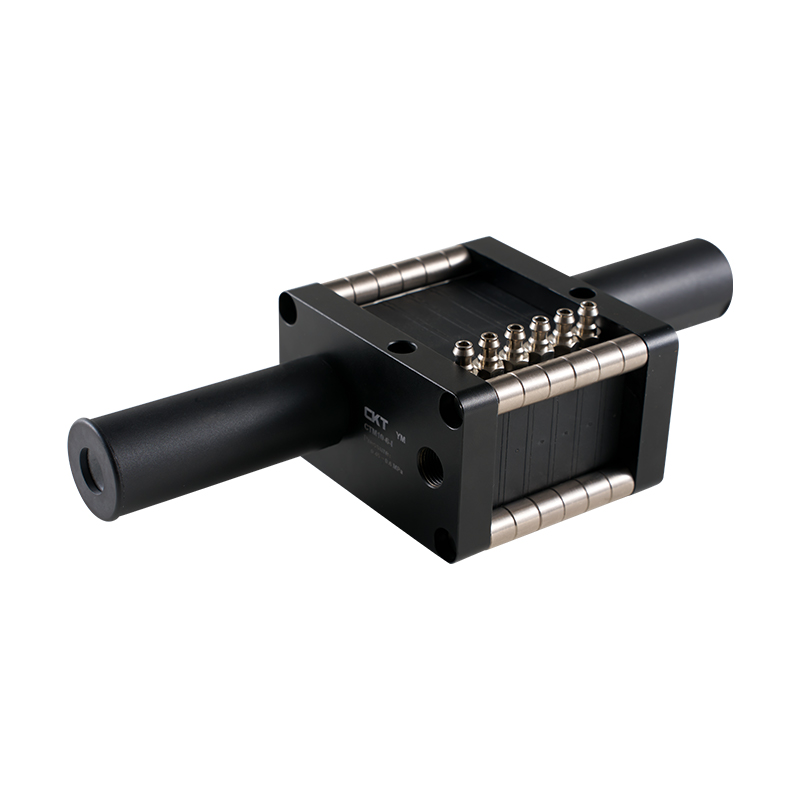

CTM/CTX I-serie geïntegreerde vacuümgenerator

De geïntegreerde vacuümgenerator van de CTM/CTX I-serie is een compacte en efficiënte vacuümgeneratormodule die is ontworpen voor geautomatiseerde bediening. Het genereert onmiddellijke negatieve druk via persluchtstralen, ter vervanging van traditionele vacuümpompen, en is geschikt voor scenario's met beperkte ruimte en hoge frequenties.

Belangrijkste kenmerken

1. Jet-entrainment-technologie

Geen mechanisch bewegende delen, puur pneumatische vacuümopwekking (typische waarde -85kPa), lange levensduur en onderhoudsvrij.

Meertraps expansiekanaal vermindert het gasverbruik met meer dan 40%, geschikt voor gasbronnen van 0,1-1,5 MPa.

2. Extreem snel reactievermogen

Breng vacuüm tot stand/laat het vrij in milliseconden, ondersteun hoogfrequente werking van 300 keer/minuut.

Werking met groot temperatuurbereik (-20℃~80℃), bestand tegen stof en olienevel.

3. Kant-en-klare architectuur

Het hoofdgedeelte integreert filter- en geluiddempereenheden, die rechtstreeks kunnen worden aangesloten op de zuignap of het uiteinde van de robotarm.

Het modulaire ontwerp ondersteunt debietregeling met variabele frequentie en is compatibel met PLC/IIoT-besturing.
4. Aanpassingsvermogen van scenario's

Los de ruimtebeperking van de robotpols op en realiseer ingebed vacuümgrijpen.
Het olievrije ontwerp voldoet aan de schone eisen van voedingsmiddelen/farmaceutica en kan elektronische componenten op millimeterniveau aan.

E-mail: manager@cktworld.com
Downloaden
VORIGE：ZK2-serie vacuümunit/vacuümgenerator
VOLGENDE：Geen volgend artikel
  • Vacuümstroom (l/min) met verschillende vacuümniveaus (-kPa)
    Model Specificatiecatie
    -kation     		Levering
    druk
    (balk)     		Lucht
    consumptie
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vacuümniveau
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Evacuatietijd(s/L) om verschillende niveaus te bereiken (-kPa)
    Model Specificatiecatie
    -kation     		Levering
    druk
    (balk)     		Lucht
    consumptie
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vacuümniveau
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Prestatieparameter
    Model Specificatiecatiecation Levering pressure
    (MPa)     		Max.vacuümniveau
    (-kPa)     		Max.vacuümstroom
    (l/min)     		Lucht consumption
    (l/min)     		Geluidsniveau
    (dB(A))     		Gewicht
    (g)     		Aanbevolen slangdiameter
    (mm)
    Lucht supply
    (P)     		Vacuüm
    (V)     		Uitlaatpoort
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Mark: Deze serie producten werken bij een temperatuur van -20° tot 80°, maximale toevoerdruk 7 bar.

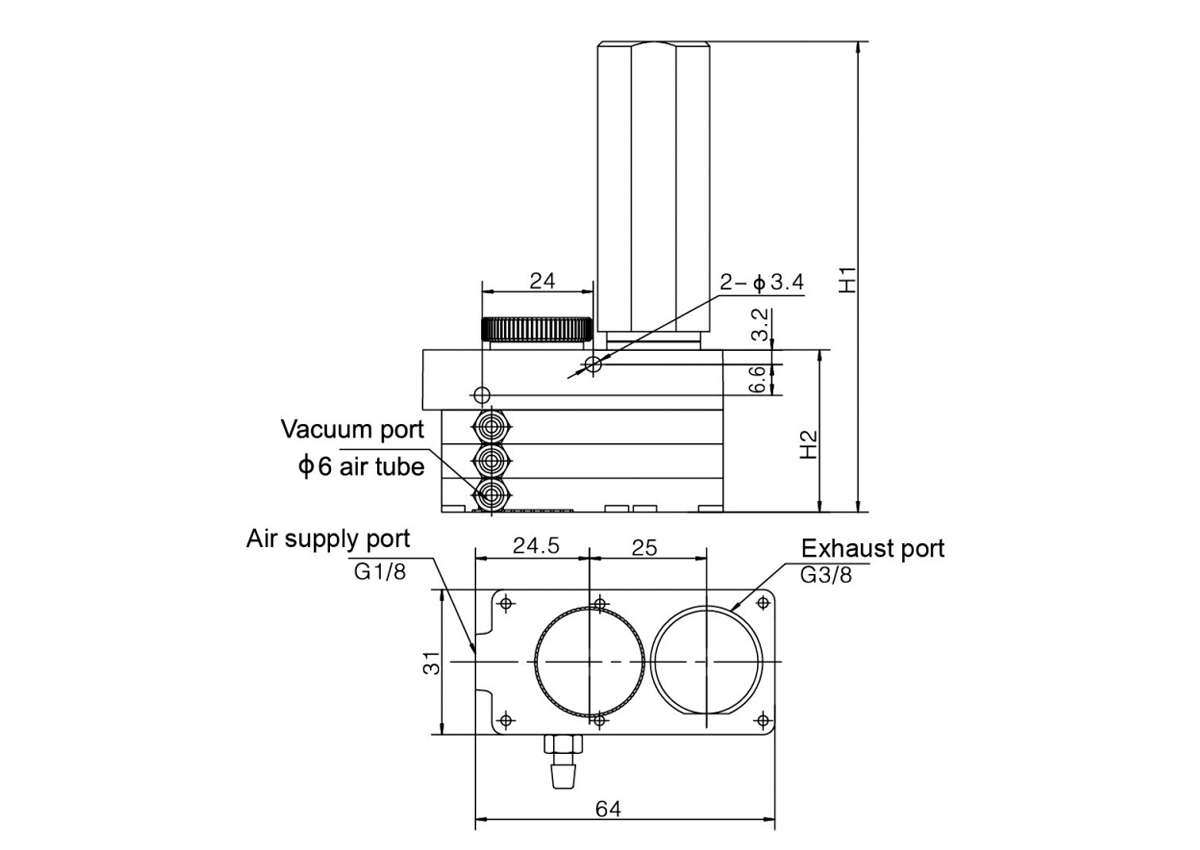

  • Model Specificatie H1 H2 Luchttoevoerpoort
    specificatie     		Vacuümpoort
    specificatie     		Uitlaatpoort
    specificatie
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Externe geluiddemper
    5(10)×3 99 35 G1/8F M5 φ6 Externe geluiddemper

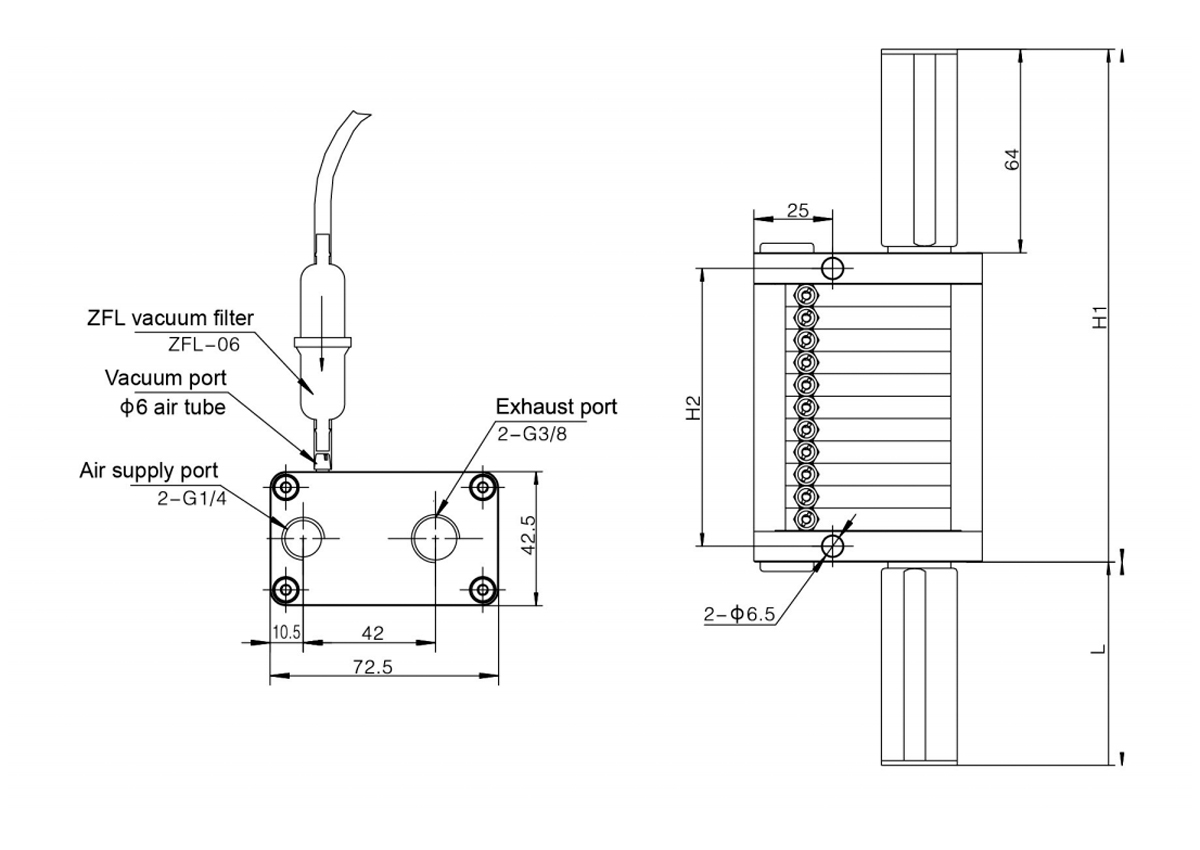

    Model Composiet plaat 5 10 Luchttoevoerpoort specification Vacuümpoort specification Uitlaatpoort specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Lucht buis     		Externe geluiddemper
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
